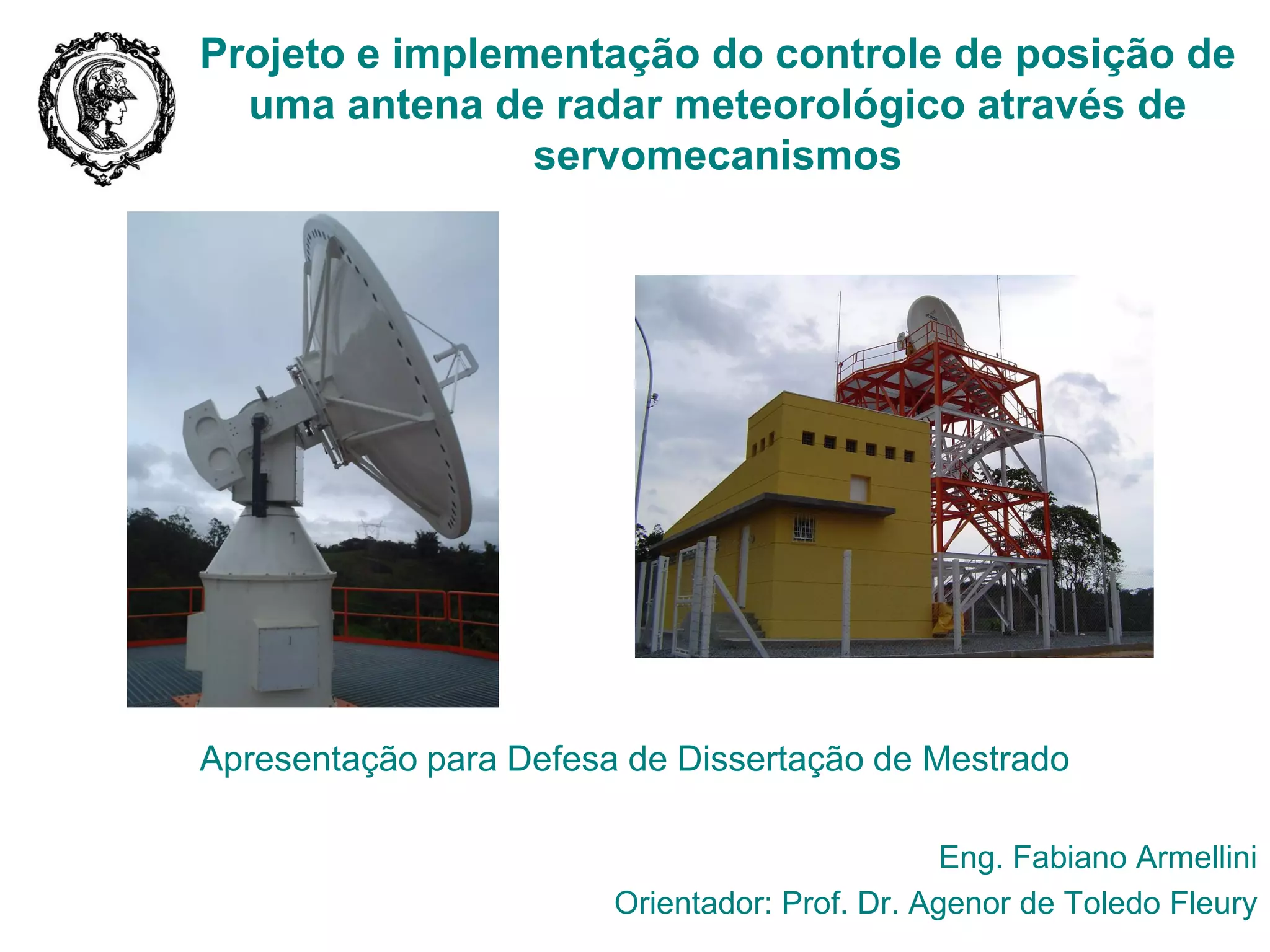

Defesa Mestrado

Projeto e implementação do controle de posição de
uma antena de radar meteorológico através de
servomecanismos

Apresentação para Defesa de Dissertação de Mestrado

Eng. Fabiano Armellini
Orientador: Prof. Dr. Agenor de Toledo Fleury

CONTROLE DE POSIÇÃO DE ANTENA

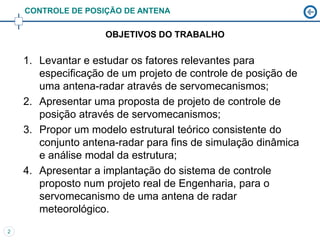

OBJETIVOS DO TRABALHO

1. Levantar e estudar os fatores relevantes para
especificação de um projeto de controle de posição de
uma antena-radar através de servomecanismos;
2. Apresentar uma proposta de projeto de controle de
posição através de servomecanismos;
3. Propor um modelo estrutural teórico consistente do
conjunto antena-radar para fins de simulação dinâmica
e análise modal da estrutura;
4. Apresentar a implantação do sistema de controle
proposto num projeto real de Engenharia, para o
servomecanismo de uma antena de radar
meteorológico.
2


RADAR

Radares são sensores eletrônicos que empregam ondas
eletromagnéticas para detectar e localizar objetos materiais
no espaço

3

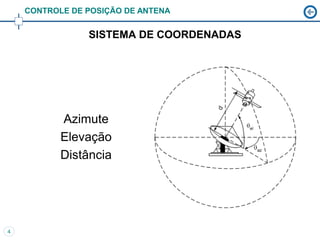

SISTEMA DE COORDENADAS

Azimute
Elevação
Distância

4


MÓDULOS PRINCIPAIS DE UM SISTEMA RADAR

5

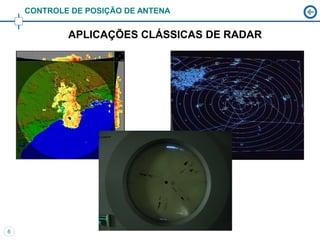

APLICAÇÕES CLÁSSICAS DE RADAR

6

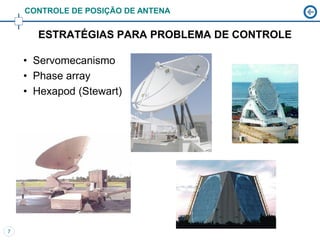

ESTRATÉGIAS PARA PROBLEMA DE CONTROLE

• Servomecanismo
• Phase array
• Hexapod (Stewart)

7

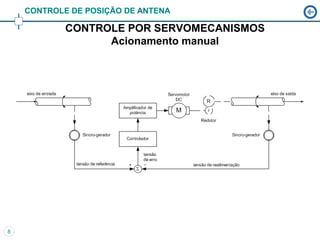

CONTROLE POR SERVOMECANISMOS
Acionamento manual

8

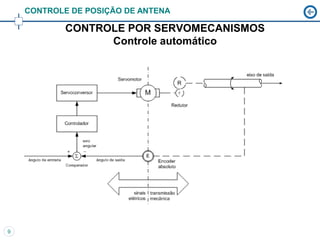

CONTROLE POR SERVOMECANISMOS
Controle automático

9

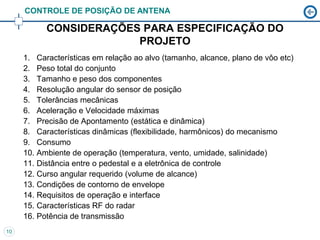

CONSIDERAÇÕES PARA ESPECIFICAÇÃO DO
PROJETO
1. Características em relação ao alvo (tamanho, alcance, plano de vôo etc)
2. Peso total do conjunto
3. Tamanho e peso dos componentes
4. Resolução angular do sensor de posição
5. Tolerâncias mecânicas
6. Aceleração e Velocidade máximas
7. Precisão de Apontamento (estática e dinâmica)
8. Características dinâmicas (flexibilidade, harmônicos) do mecanismo
9. Consumo
10. Ambiente de operação (temperatura, vento, umidade, salinidade)
11. Distância entre o pedestal e a eletrônica de controle
12. Curso angular requerido (volume de alcance)
13. Condições de contorno de envelope
14. Requisitos de operação e interface
15. Características RF do radar
16. Potência de transmissão
10


CONSIDERAÇÕES TECNOLÓGICAS

1. Escolha do servomotor
2. Escolha do sensor de posição angular
3. Definição do controlador

SEGURANÇA

1. Repouso da antena
2. Proteção de fim-de-curso da antena
3. Radome

11

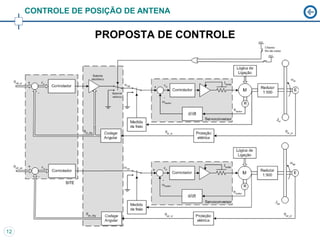

PROPOSTA DE CONTROLE

12

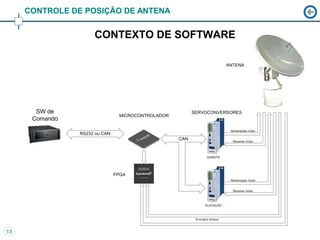

CONTEXTO DE SOFTWARE

13

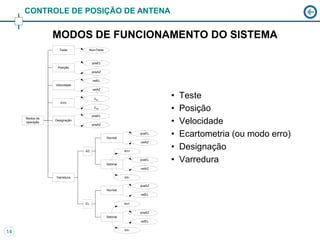

MODOS DE FUNCIONAMENTO DO SISTEMA
Teste NumTeste

posEL
Posição
posAZ

velEL
Velocidade
velAZ

EL • Teste
Erro
AZ
• Posição
posEL
Modos de
operação
Designação
posAZ
• Velocidade
Normal
posEL
• Ecartometria (ou modo erro)
velAZ

AZ lim+
• Designação
Setorial
posEL • Varredura
velAZ

Varredura lim-

posAZ
Normal
velEL

EL lim+

posAZ
Setorial
velEL

lim-
14

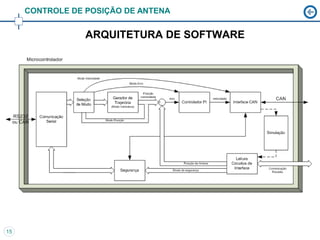

ARQUITETURA DE SOFTWARE

15


MODELAGEM DO OBJETO DE CONTROLE

  k  m     b
J cc  
c c
 N 
k  m 
J m  m   m 
   c 
N N 

Is  1
G el s   
Vm s   Vb s  Ls  R

16


MODELAGEM DO OBJETO DE CONTROLE

 m s  N 2 J c s 2  bs  k 
G 1 s   
 m s  s  J m J c N 2 s 2  bJ m N 2 s  k J m N 2  J c 

 c s  k
G 2 s    N
 m s  s  J c s  bs  k 
2

17

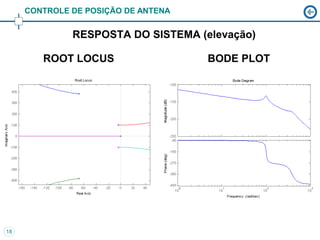

RESPOSTA DO SISTEMA (elevação)

ROOT LOCUS BODE PLOT

18

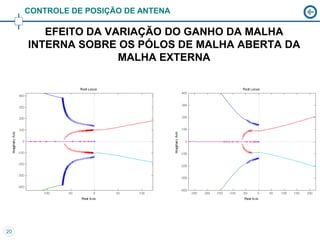

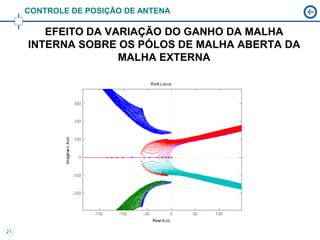

EFEITO DA VARIAÇÃO DO GANHO DA MALHA
INTERNA SOBRE OS PÓLOS DE MALHA ABERTA DA
MALHA EXTERNA

19


MALHA EXTERNA

20


MALHA EXTERNA

21


BANDA PASSANTE

• Depende das especificações de performance dinâmica
exigidas para o radar:
 Velocidade angular máxima
 Aceleração angular máxima
 Erro máximo de apontamento
 Estático

 Dinâmico

• Para um radar meteorológico: performance dinâmica
não é muito importante. O importante é o mecanismo
oferecer em tempo real a leitura do encoder, para que o
processador interpole corretamente
22

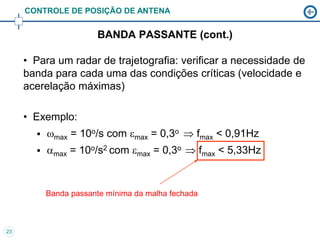

BANDA PASSANTE (cont.)

• Para um radar de trajetografia: verificar a necessidade de
banda para cada uma das condições críticas (velocidade e
acerelação máximas)

• Exemplo:
 max = 10o/s com max = 0,3o  fmax < 0,91Hz
 max = 10o/s2 com max = 0,3o  fmax < 5,33Hz

Banda passante mínima da malha fechada

23


ANÁLISE MODAL

• Evitar que haja harmônicos da estrutura dentro da banda
passante do sistema
• Para isso, foi elaborado modelo FEM para simulação
• Validação do modelo por análise modal experimental

24

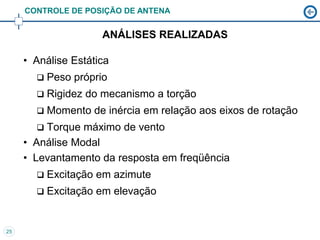

ANÁLISES REALIZADAS

• Análise Estática
 Peso próprio
 Rigidez do mecanismo a torção
 Momento de inércia em relação aos eixos de rotação
 Torque máximo de vento
• Análise Modal
• Levantamento da resposta em freqüência
 Excitação em azimute
 Excitação em elevação

25

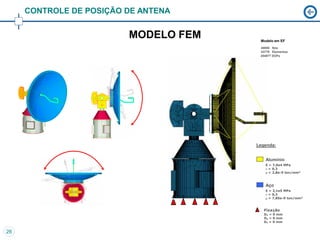

MODELO FEM Modelo em EF
45958 Nós
43779 Elementos
254877 DOFs

Legenda:

Alumínio
E = 7,0e4 MPa
 = 0,3
 = 2,8e-9 ton/mm3

Aço
E = 2,1e5 MPa
 = 0,3
 = 7,85e-9 ton/mm3

Fixação
Dx = 0 mm
Dy = 0 mm
Dz = 0 mm

26

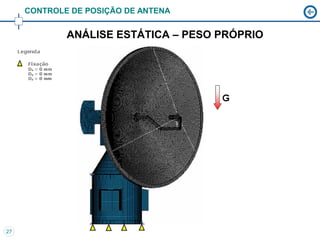

ANÁLISE ESTÁTICA – PESO PRÓPRIO

27

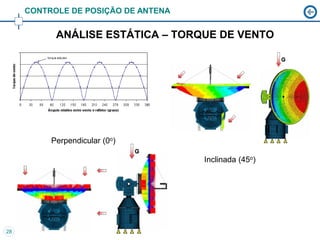

ANÁLISE ESTÁTICA – TORQUE DE VENTO

Perpendicular (0o)

Inclinada (45o)

28

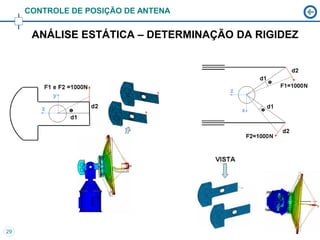

ANÁLISE ESTÁTICA – DETERMINAÇÃO DA RIGIDEZ

29


ANÁLISE ESTÁTICA – DETERMINAÇÃO DA INÉRCIA

Elevação

Azimute

30

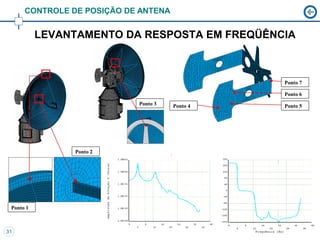

LEVANTAMENTO DA RESPOSTA EM FREQÜÊNCIA

Ponto 7

Ponto 6
Ponto 3 Ponto 4 Ponto 5

Ponto 2

Ponto 1

31


ANÁLISE MODAL
1º Modo: 5.43 Hz 2º Modo: 9.60 Hz

3º Modo: 13.95 Hz 7º Modo: 16.03 Hz

32

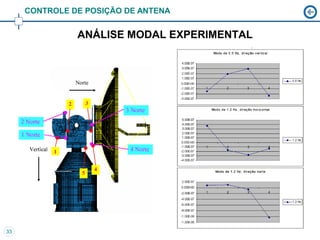

ANÁLISE MODAL EXPERIMENTAL

33

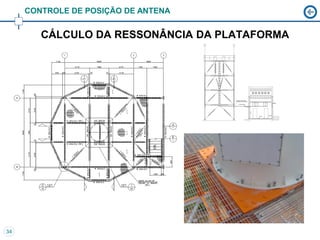

CÁLCULO DA RESSONÂNCIA DA PLATAFORMA

34

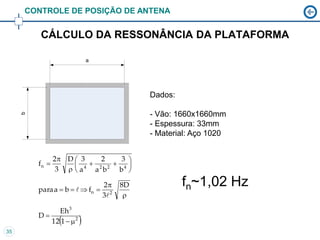

CÁLCULO DA RESSONÂNCIA DA PLATAFORMA

a

Dados:

- Vão: 1660x1660mm
b

- Espessura: 33mm
- Material: Aço 1020

2 D  3 2 3 
fn   4 2 2  4
3 a a b b 

para a  b    fn 
2 8D fn~1,02 Hz
3 2 

Eh 3
D

12 1   2 
35

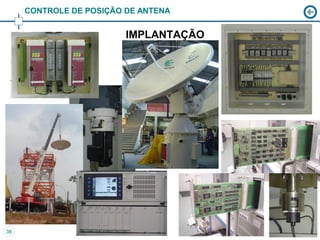

IMPLANTAÇÃO

36


IMPLANTAÇÃO

vídeos

37


AGRADECIMENTOS

38
