O documento descreve os métodos de representação do relevo de um terreno, incluindo curvas de nível, perfis e pontos cotados. As curvas de nível são linhas que unem pontos de mesma altitude no terreno e permitem visualizar a forma do terreno. O documento explica como traçar curvas de nível a partir de pontos cotados levantados no terreno.

1. CURVAS DE
NÍVEL
FACULDADE DE ENSINO SUPERIOR DE
FLORIANO – FAESF
DISC.:Topografia II
Prof.: Itaynara Araújo

2. CURVAS DE NÍVEL
do terreno
dos pontos
• Registra e permite visualizar a forma
fornecido por leitura a cota altimétrica
desejados.

3. MÉTODOS DE REPRESENTAÇÃO
• Para qualquer que seja o
método o método utilizado
deve-se satisfazer as seguintes
condições:
• Realçar da melhor maneira
possível as formas do terreno
(proximidade com o real);
• Determinar com precisão a
cota ou altitude de um ponto
qualquer do terreno, a partir de
sua representação na carta
topográfica;
• Representar declives e aclives
e permitir sua identificação.

4. MÉTODOS DE
REPRESENTAÇÃO
• A representação do relevo pode ser feita por
meio dos seguintes métodos:
• Processo do desenho do perfil
• Processo dos pontos cotados
• Processo das curvas de nível

5. MÉTODOS DE
REPRESENTAÇÃO
• Processo do desenho do perfil:
• São cortes verticais do terreno ao longo de
uma determinada linha. Consiste em
representar os elementos altimétricos
(cotas, altitudes, desnível) medidos no
campo por meio de perfis com o objetivo
de representar o relevo.
• É de grande utilidade em engenharia,
principalmente no estudo do traçado de
estradas.

6. MÉTODOS DE
REPRESENTAÇÃO
• Para desenhar um perfil é
necessário:
• A distância horizontal entre
os pontos topográficos;
• As diferenças de nível
entre os pontos
topográficos, cotas ou
altitudes do pontos.

7. PROCESSO DO DESENHO DO PERFIL
• Durante a representação de um perfil, costuma-se empregar escalas
diferentes para os eixos X e Y
, buscando enfatizar o desnível entre os
pontos, uma vez que a variação em Y (cota ou altitude) é menor. Por
exemplo, pode-se utilizar uma escala de 1:100 em X e 1:10 em Y
.
Plano vertical

8. MÉTODOS DE
REPRESENTAÇÃO
• Processo dos pontos cotados:
• Consiste apenas em colocar ao lado dos
pontos topográficos representados em planta
o número que indica a cota ou a altitude
de cada ponto.
• Neste processo, todos os pontos relativos ao
perímetro, bem como os que caracterizam os
acidentes internos da propriedade levantada,
deverão ser devidamente cotados, daí o nome
do processo.
• Muito empregada em adutoras, redes de água
e esgoto, e outros em que se exige o
conhecimento preciso de cotas e
declividades.

9. ➢Processo dos pontos cotados
MÉTODOS DE REPRESENT
AÇÃO

10. MÉTODOS DE
REPRESENTAÇÃO
• Processo das curvas de nível
• Podem ser definidas como linhas que unem
pontos com a mesma cota ou altitude.
Em topografia, é a interseção da superfície do
solo com um plano horizontal de cota
conhecida.

11. ➢Processo das curvas de nível
MÉTODOS DE REPRESENT
AÇÃO

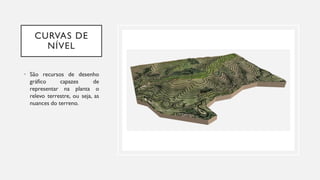

12. CURVAS DE
NÍVEL
• São recursos de desenho
gráfico capazes de
representar na planta o
relevo terrestre, ou seja, as
nuances do terreno.

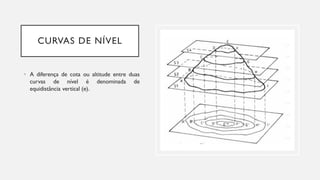

13. CURVAS DE NÍVEL
• A diferença de cota ou altitude entre duas
curvas de nível é denominada de
equidistância vertical (e).

14. CURVAS DE NÍVEL
• As curvas de nível devem ser numeradas para que seja
possível a interpretação da representação.

15. CURVAS DE NÍVEL

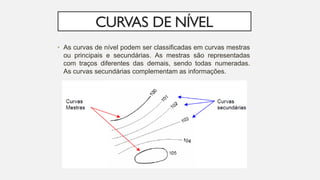

16. CURVAS DE NÍVEL
• As curvas de nível podem ser classificadas em curvas mestras
ou principais e secundárias. As mestras são representadas
com traços diferentes das demais, sendo todas numeradas.
As curvas secundárias complementam as informações.

17. CARACTERÍSTICAS DO TRAÇADO DAS CURVAS
DE NÍVEIS
• As curvas de nível são "lisas", ou seja não apresentam cantos.
• Duas curvas de nível nunca se cruzam.
• As distâncias entre as curvas de níveis são sempre constante.

18. • Duas curvas de nível nunca se encontram e continuam em
uma só.
• Quanto mais próximas entre si, possui um grau de declividade.
CARACTERÍSTICAS DO TRAÇADO DAS CURVAS DE NÍVEIS

19. MÉTODOS PARA A
INTERPOLAÇÃO E TRAÇADO
DAS CURVAS DE NÍVEL
• Com o levantamento topográfico
altimétrico são obtidos diversos pontos
com cotas/altitudes conhecidas. A partir
destes é que as curvas serão desenhadas.
Cabe lembrar a necessidade das
coordenadas planas dos pontos para plotá-
los sobre a carta.
