1. 11
Aterramento Elétrico
Industrial
Instrutor: Saad Touma

2. 22
Objetivos
Identificar problemas de aterramento
Resolver problemas de aterramento
Entender trabalhos sobre aterramento

3. 33
Perigos da Eletricidade
Capítulo 1

4. 44
Perigos da Eletricidade
Choque elétrico
Queima de aparelhos eletrônicos
Perfuração de dutos enterrados
Incêndio em áreas classificadas
Corrosão de fundo de tanques

5. 55
Choque Elétrico
Seção 1.1

6. 66
Etiqueta de Aviso de Perigo

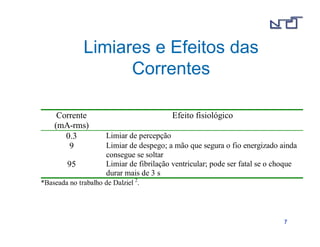

7. 77
Limiares e Efeitos das
Correntes
Corrente
(mA-rms)
Efeito fisiológico
0.3 Limiar de percepção
9 Limiar de despego; a mão que segura o fio energizado ainda
consegue se soltar
95 Limiar de fibrilação ventricular; pode ser fatal se o choque
durar mais de 3 s
*Baseada no trabalho de Dalziel 2.

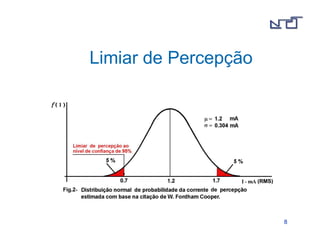

8. 88
Limiar de Percepção

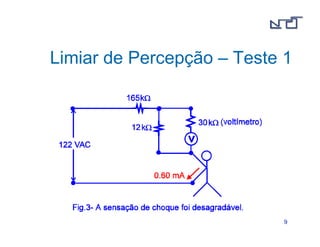

9. Limiar de Percepção – Teste 1
99

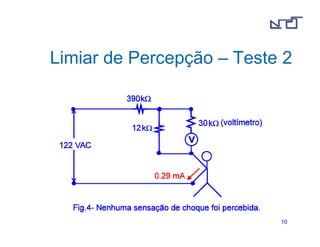

10. Limiar de Percepção – Teste 2
1100

11. 1111

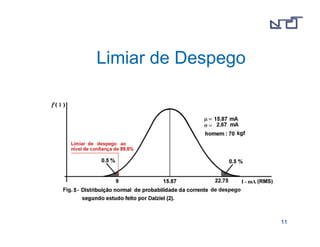

Limiar de Despego

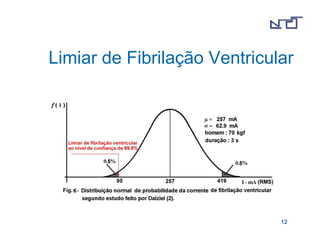

12. Limiar de Fibrilação Ventricular
1122

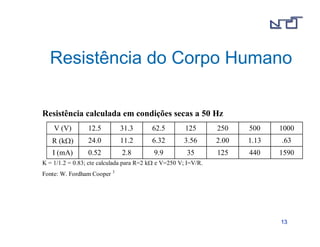

13. Resistência do Corpo Humano
1133
Resistência calculada em condições secas a 50 Hz
V (V) 12.5 31.3 62.5 125 250 500 1000
R (k) 24.0 11.2 6.32 3.56 2.00 1.13 .63
I (mA) 0.52 2.8 9.9 35 125 440 1590
K = 1/1.2 = 0.83; cte calculada para R=2 k e V=250 V; I=V/R.
Fonte: W. Fordham Cooper 3

14. 1144

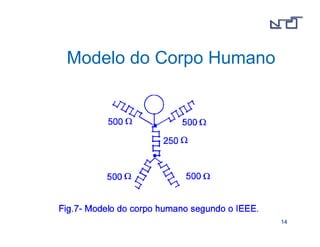

Modelo do Corpo Humano

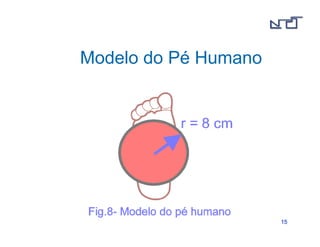

15. 1155
Modelo do Pé Humano

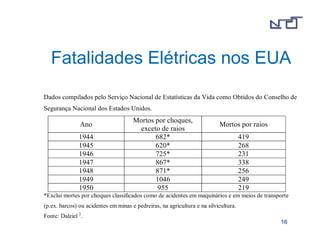

16. Fatalidades Elétricas nos EUA
Dados compilados pelo Serviço Nacional de Estatísticas da Vida como Obtidos do Conselho de
Segurança Nacional dos Estados Unidos.
1166
Ano
Mortos por choques,
exceto de raios
Mortos por raios
1944 682* 419
1945 620* 268
1946 725* 231
1947 867* 338
1948 871* 256
1949 1046 249
1950 955 219
*Exclui mortes por choques classificados como de acidentes em maquinários e em meios de transporte
(p.ex. barcos) ou acidentes em minas e pedreiras, na agricultura e na silvicultura.
Fonte: Dalziel 2.

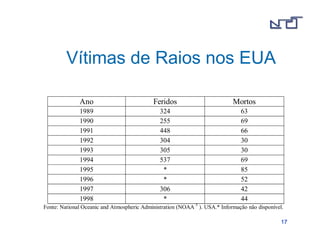

17. 1177
Vítimas de Raios nos EUA
Ano Feridos Mortos
1989 324 63
1990 255 69
1991 448 66
1992 304 30
1993 305 30
1994 537 69
1995 * 85
1996 * 52
1997 306 42
1998 * 44
Fonte: National Oceanic and Atmospheric Administration (NOAA 5 ). USA.* Informação não disponível.

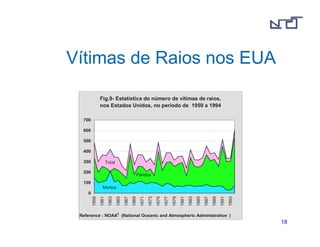

18. 1188
Vítimas de Raios nos EUA
Fig.9- Estatística do número de vítimas de raios,
nos Estados Unidos, no período de 1959 a 1994
Total
Feridos
Mortos
700
600
500
400
300
200
100
0
1959
1961
1963
1965
1967
1969
1971
1973
1975
1977
1979
1981
1983
1985
1987
1989
1991
1993
Reference : NOAA5 (National Oceanic and Atmospheric Administration )

19. 1199
Queima de Aparelhos
Eletrônicos
Seção 1.2

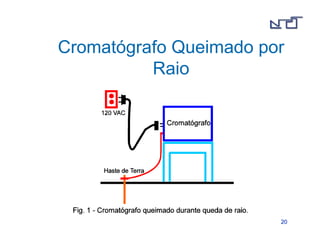

20. Cromatógrafo Queimado por
2200
Raio

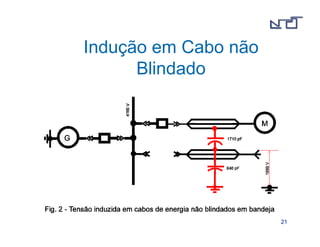

21. 2211
Indução em Cabo não
Blindado

22. 2222

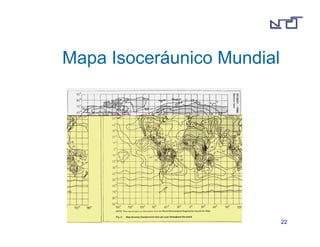

Mapa Isoceráunico Mundial

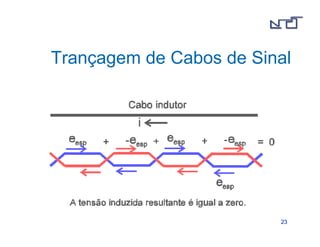

23. Trançagem de Cabos de Sinal
2233

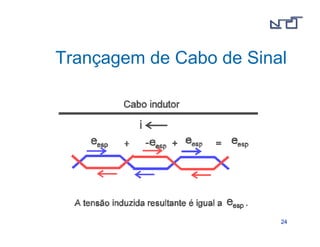

24. Trançagem de Cabo de Sinal
2244

25. 2255

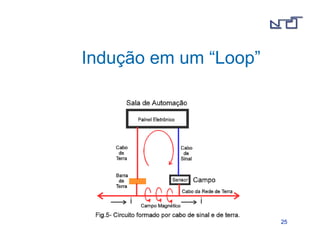

Indução em um “Loop”

26. 2266
Perfuração de Dutos
Enterrados
Seção 1.3

27. 2277

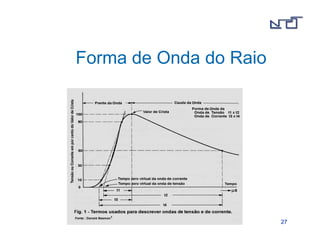

Forma de Onda do Raio

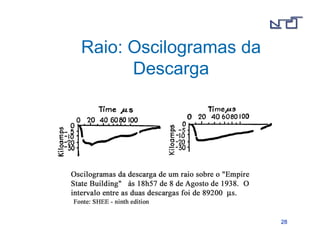

28. 2288
Raio: Oscilogramas da
Descarga

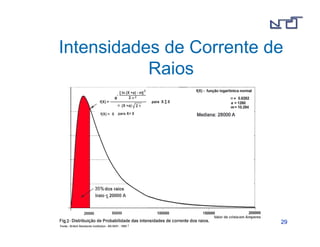

29. Intensidades de Corrente de
2299
Raios

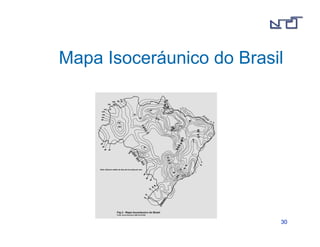

30. Mapa Isoceráunico do Brasil
3300

31. 3311

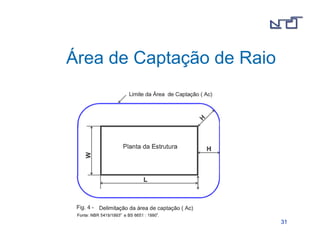

Área de Captação de Raio

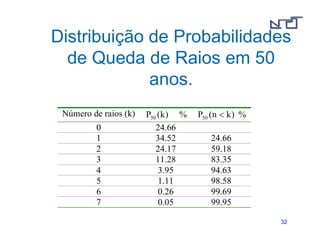

32. Distribuição de Probabilidades
de Queda de Raios em 50
3322
anos.
Número de raios (k) P (k) 50 % P (n k) 50 %
0 24.66
1 34.52 24.66
2 24.17 59.18
3 11.28 83.35
4 3.95 94.63
5 1.11 98.58
6 0.26 99.69
7 0.05 99.95

33. 3333

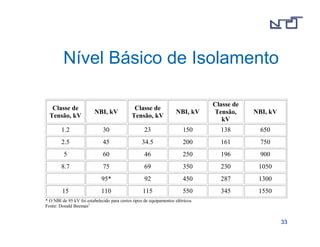

Nível Básico de Isolamento
Classe de
Tensão, kV
NBI, kV
Classe de
Tensão, kV
NBI, kV
Classe de
Tensão,
kV
NBI, kV
1.2 30 23 150 138 650
2.5 45 34.5 200 161 750
5 60 46 250 196 900
8.7 75 69 350 230 1050
95* 92 450 287 1300
15 110 115 550 345 1550
* O NBI de 95 kV foi estabelecido para certos tipos de equipamentos elétricos.
Fonte: Donald Beeman1

34. 3344

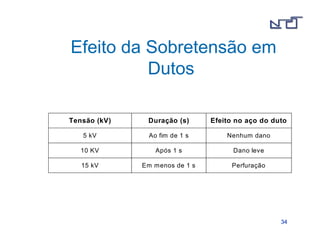

Efeito da Sobretensão em
Dutos
Tensão (kV) Duração (s) Efeito no aço do duto
5 kV Ao fim de 1 s Nenhum dano
10 KV Após 1 s Dano leve
15 kV Em menos de 1 s Perfuração

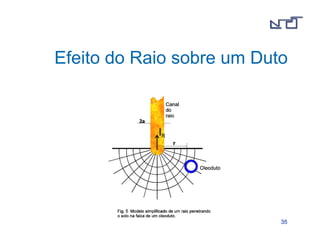

35. Efeito do Raio sobre um Duto
3355

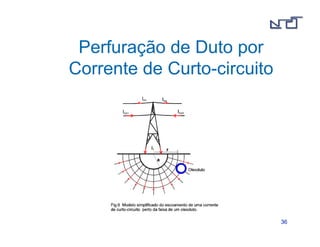

36. 3366
Perfuração de Duto por
Corrente de Curto-circuito

37. 3377
Incêndio em Áreas
Classificadas
Seção 1.4

38. 3388
Potencial Transferido

39. Risco de Incêndio em Áreas
3399
Classificadas

40. 4400
Corrosão de Fundo de
Tanques
Seção 1.5

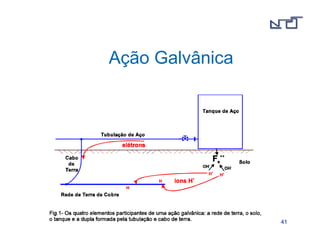

41. 4411
Ação Galvânica

42. 4422
Célula Galvânica

43. 4433

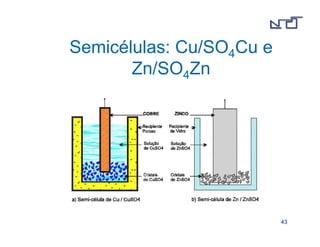

Semicélulas: Cu/SO4Cu e
Zn/SO4Zn

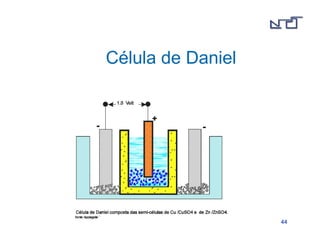

44. 4444
Célula de Daniel

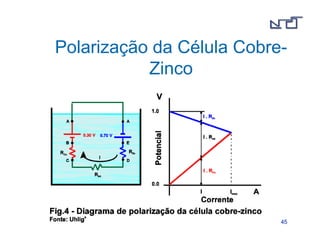

45. Polarização da Célula Cobre-
4455
Zinco

46. 4466
Aterramento em Geral
Capítulo 2

47. 4477
Aterramento em Geral
Aterramento de sistema
Aterramento de equipamento

48. 4488
Aterramento de Sistema
Seção 2.1

49. 4499
Sistema Isolado

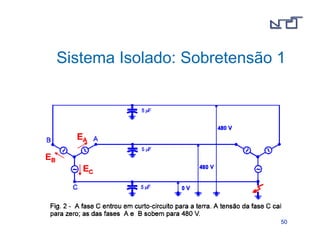

50. Sistema Isolado: Sobretensão 1
5500

51. 5511
Sistema Isolado: Choque

52. 5522
Sistema Isolado:
Cálculo da Corrente de
Choque

53. Sistema Solidamente Aterrado
5533

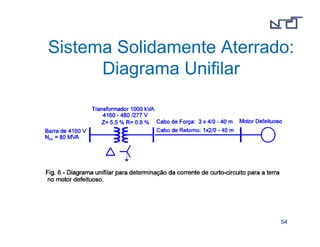

54. Sistema Solidamente Aterrado:
5544
Diagrama Unifilar

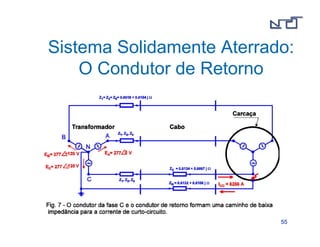

55. Sistema Solidamente Aterrado:
5555
O Condutor de Retorno

56. Sistema Isolado: Sobretensão 2
5566

57. 5577

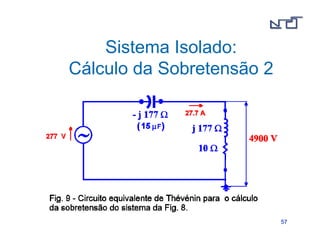

Sistema Isolado:
Cálculo da Sobretensão 2

58. 5588
Sistema Aterrado por Alta
Resistência

59. 5599
Sistema Aterrado por Alta
Resistência: pequena
Sobretensão

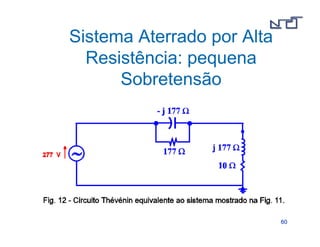

60. 6600
Sistema Aterrado por Alta
Resistência: pequena
Sobretensão

61. 6611
Sistema Aterrado por Alta
Resistência: pequena
Sobretensão

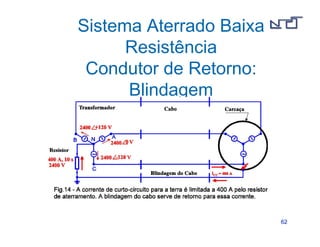

62. 6622
Sistema Aterrado Baixa
Resistência
Condutor de Retorno:
Blindagem

63. 6633
Sistema Aterrado Baixa
Resistência Condutor de
Retorno: não existe.

64. 6644
Aterramento de
Equipamento
Seção 2.2

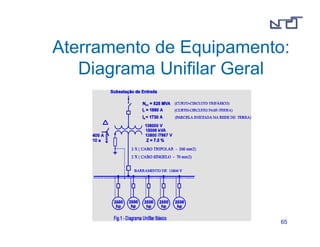

65. Aterramento de Equipamento:
6655
Diagrama Unifilar Geral

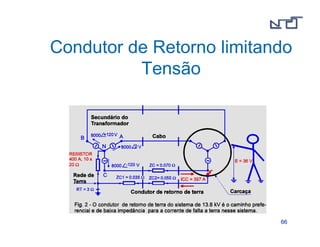

66. Condutor de Retorno limitando
6666
Tensão

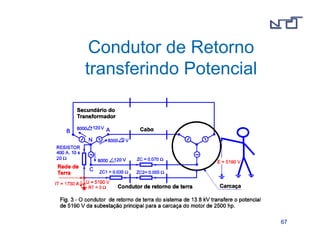

67. 6677
Condutor de Retorno
transferindo Potencial

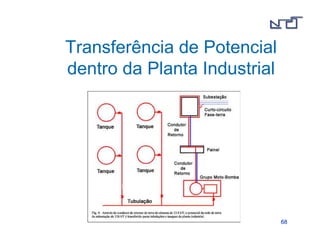

68. 6688
Transferência de Potencial
dentro da Planta Industrial

69. 6699

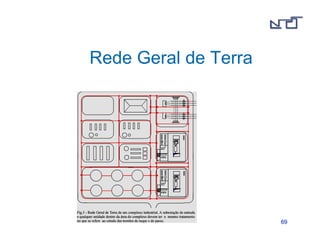

Rede Geral de Terra

70. 7700
Teoria do Potencial
Capítulo 3

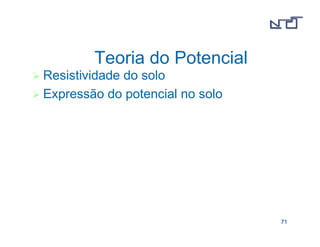

71. 7711
Teoria do Potencial
Resistividade do solo
Expressão do potencial no solo

72. 7722

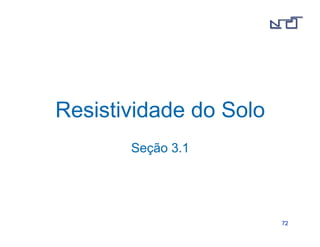

Resistividade do Solo
Seção 3.1

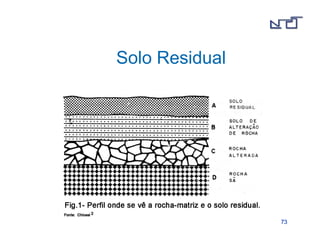

73. 7733
Solo Residual

74. Decomposição de um Granito

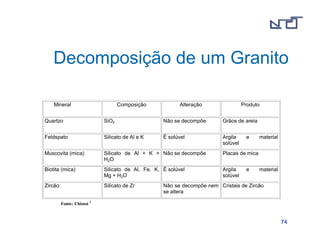

7744
Mineral Composição Alteração Produto
Quartzo SiO2 Não se decompõe Grãos de areia
Feldspato Silicato de Al e K É solúvel Argila e material
solúvel
Muscovita (mica) Silicato de Al + K +
H2O
Não se decompõe Placas de mica
Biotita (mica) Silicato de Al, Fe, K,
Mg + H2O
É solúvel Argila e material
solúvel
Zircão Silicato de Zr Não se decompõe nem
se altera
Cristais de Zircão
Fonte: Chiossi 2

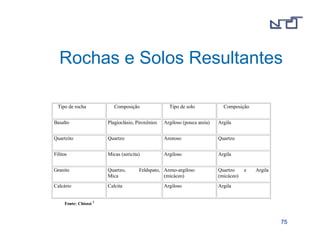

75. Rochas e Solos Resultantes
7755
Tipo de rocha Composição Tipo de solo Composição
Basalto Plagioclásio, Piroxênios Argiloso (pouca areia) Argila
Quartzito Quartzo Arenoso Quartzo
Filitos Micas (sericita) Argiloso Argila
Granito Quartzo, Feldspato,
Mica
Areno-argiloso
(micáceo)
Quartzo e Argila
(micáceo)
Calcário Calcita Argiloso Argila
Fonte: Chiossi 2

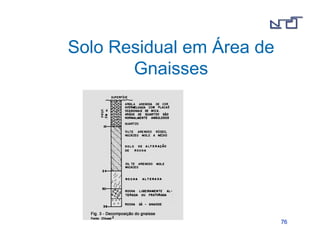

76. 7766
Solo Residual em Área de
Gnaisses

77. Solos Residuais do Granito e
7777
do Basalto

78. 7788
Solo Transportado

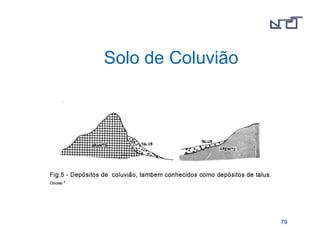

79. 7799
Solo de Coluvião

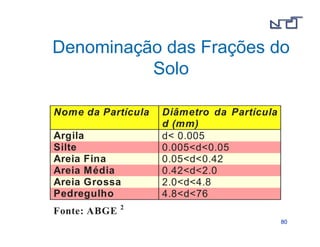

80. Denominação das Frações do
8800
Solo
Nome da Partícula Diâmetro da Partícula
d (mm)
Argila d 0.005
Silte 0.005d0.05
Areia Fina 0.05d0.42
Areia Média 0.42d2.0
Areia Grossa 2.0d4.8
Pedregulho 4.8d76
Fonte: ABGE 2

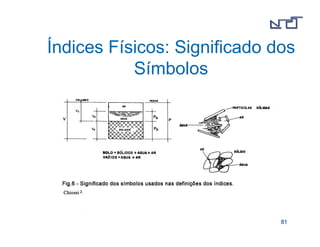

81. Índices Físicos: Significado dos
8811
Símbolos

82. 8822

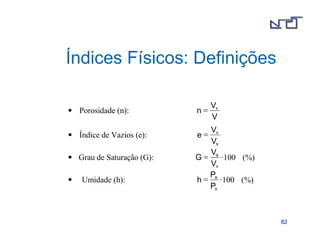

Índices Físicos: Definições
• Porosidade (n):
V
n = v
V
• Índice de Vazios (e):
V
v
V
s
e =
V
• Grau de Saturação (G): = 100 (%)
a
V
v
G
P
• Umidade (h): = 100 (%)
a
P
s
h

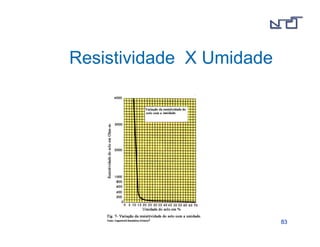

83. 8833
Resistividade X Umidade

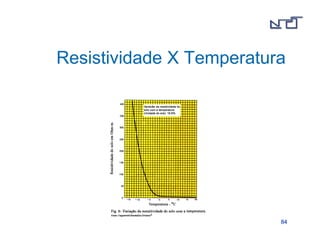

84. Resistividade X Temperatura
8844

85. 8855
Expressão do Potencial
no Solo
Seção 3.2

86. 8866
Fonte Esférica num Solo
Infinito

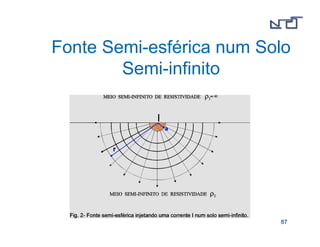

87. Fonte Semi-esférica num Solo
8877
Semi-infinito

88. 8888
Solo de Duas camadas

89. 8899

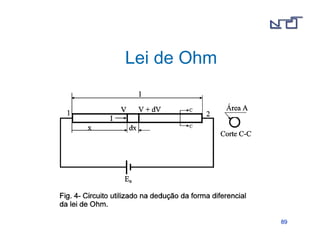

Lei de Ohm

90. 9900

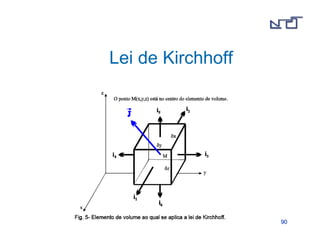

Lei de Kirchhoff

91. 9911
Equação de Laplace
0
V
z
V
y
V
x
2
2
2
2
2
2
=
+
+

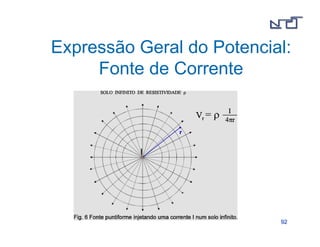

92. Expressão Geral do Potencial:
9922
Fonte de Corrente

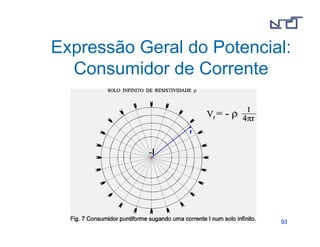

93. Expressão Geral do Potencial:
9933
Consumidor de Corrente

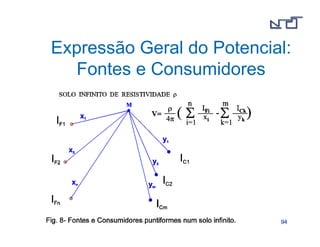

94. Expressão Geral do Potencial:
9944
Fontes e Consumidores

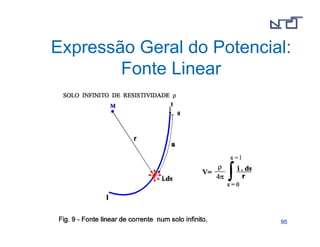

95. Expressão Geral do Potencial:
9955
Fonte Linear

96. Expressão Geral do Potencial:
9966
Fonte Bidimensional

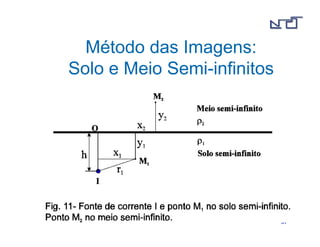

97. 9977
Método das Imagens:
Solo e Meio Semi-infinitos

98. 9988
Método das Imagens:
Potencial no Solo Infinito

99. 9999
Método das Imagens:
Potencial no Meio Infinito

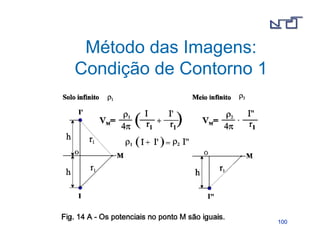

100. 110000
Método das Imagens:
Condição de Contorno 1

101. 110011

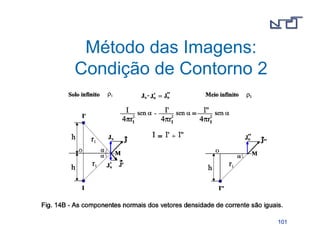

Método das Imagens:
Condição de Contorno 2

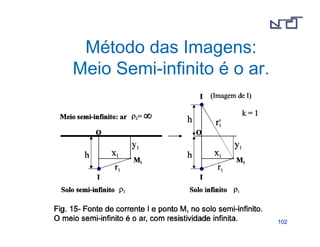

102. 110022
Método das Imagens:
Meio Semi-infinito é o ar.

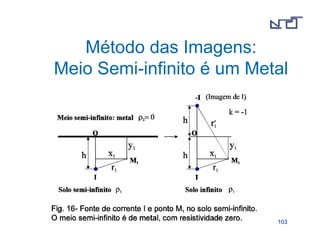

103. 110033
Método das Imagens:
Meio Semi-infinito é um Metal

104. 110044
Aplicação da Teoria do
Potencial
Capítulo 4

105. 110055
Aplicação da Teoria do
Potencial
Resistência dos eletrodos de terra
Dimensionamento de redes de terra

106. 110066
Resistência dos
Eletrodos de Terra
Seção 4.1

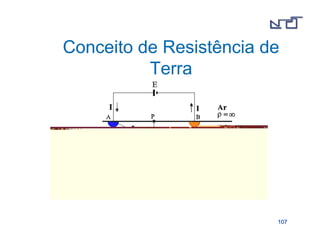

107. Conceito de Resistência de
110077
Terra

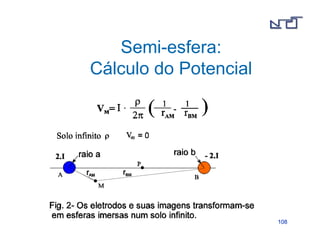

108. 110088
Semi-esfera:
Cálculo do Potencial

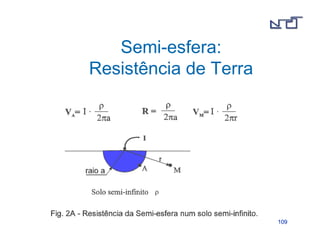

109. 110099
Semi-esfera:
Resistência de Terra

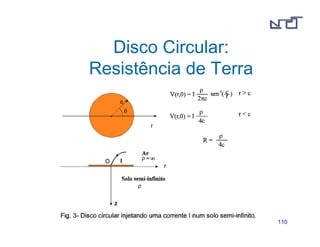

110. 111100
Disco Circular:
Resistência de Terra

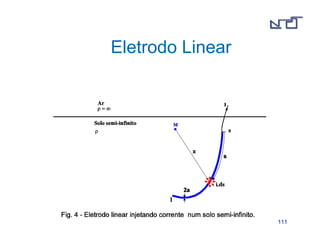

111. 111111

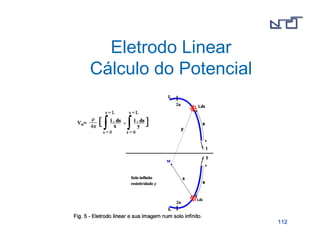

Eletrodo Linear

112. 111122
Eletrodo Linear
Cálculo do Potencial

113. 111133

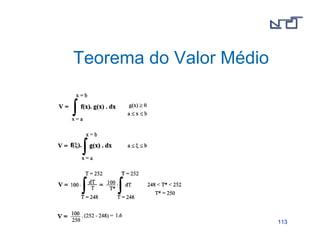

Teorema do Valor Médio

114. 111144

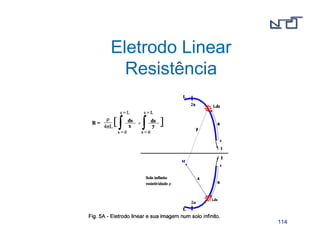

Eletrodo Linear
Resistência

115. 111155
Anel:
Resistência

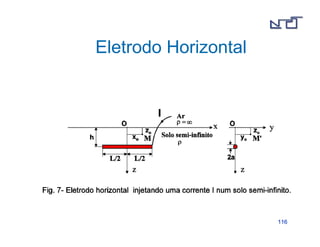

116. 111166
Eletrodo Horizontal

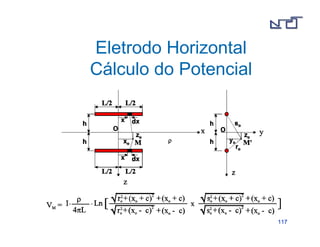

117. 111177
Eletrodo Horizontal
Cálculo do Potencial

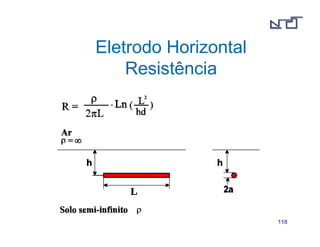

118. 111188
Eletrodo Horizontal
Resistência

119. 111199
Rede de Terra

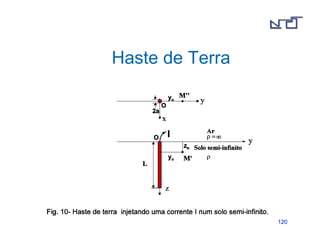

120. 112200
Haste de Terra

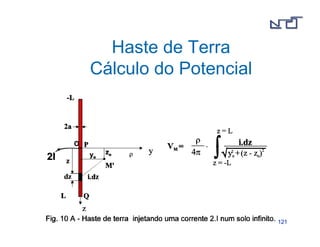

121. 112211
Haste de Terra
Cálculo do Potencial

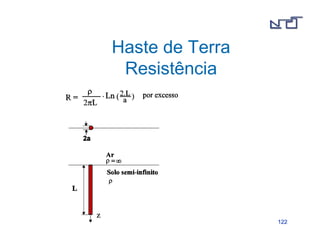

122. 112222
Haste de Terra
Resistência

123. 112233
Dimensionamento de
Redes de Terra
Seção 4.2

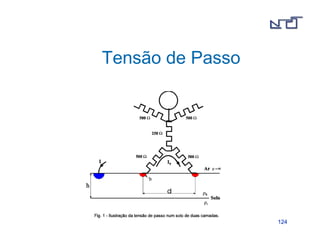

124. 112244
Tensão de Passo

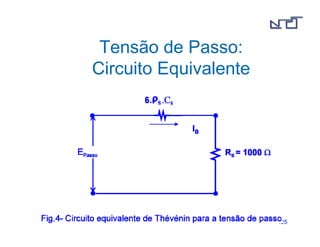

125. 112255
Tensão de Passo:
Circuito Equivalente

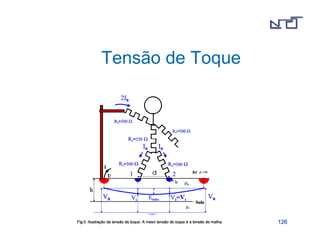

126. 112266
Tensão de Toque

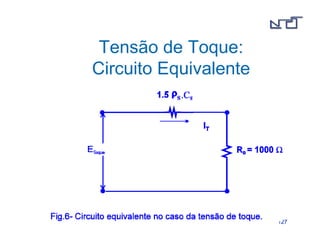

127. 112277
Tensão de Toque:
Circuito Equivalente

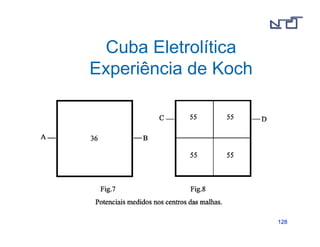

128. 112288
Cuba Eletrolítica
Experiência de Koch

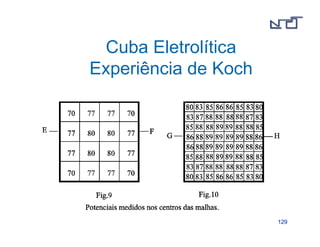

129. 112299
Cuba Eletrolítica
Experiência de Koch

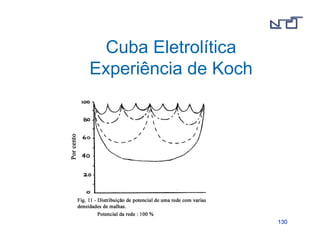

130. 113300
Cuba Eletrolítica
Experiência de Koch

131. 113311

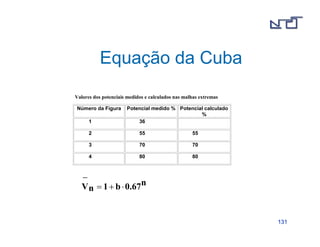

Equação da Cuba
Valores dos potenciais medidos e calculados nas malhas extremas
Número da Figura Potencial medido % Potencial calculado
%
1
36
2 55 55
3 70 70
4 80 80
−
1 b 0.67n Vn = +

132. 113322

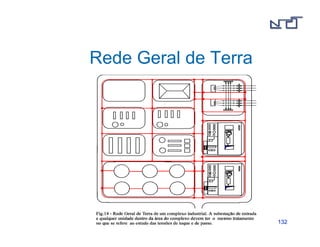

Rede Geral de Terra

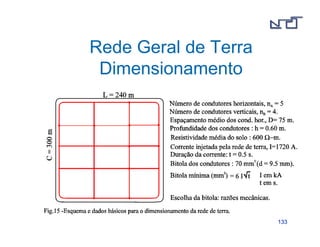

133. 113333
Rede Geral de Terra
Dimensionamento

134. 113344
Rede de Terra:
Esquema Básico

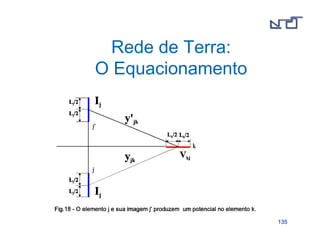

135. 113355
Rede de Terra:
O Equacionamento

136. 113366
Rede de Terra:
Equação Geral
=

140. R R . R
11 12 1n
R R . R
21 22 2n
. . . .
R R . R
n1 n2 nn
R
=

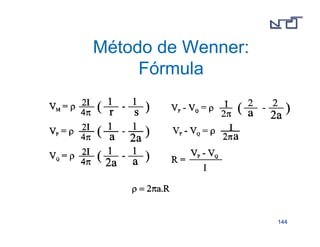

144. V
1
V
2
.
V
n
V
=

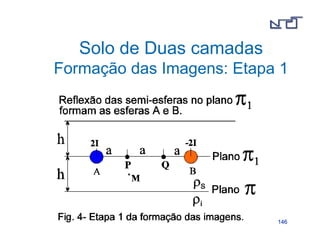

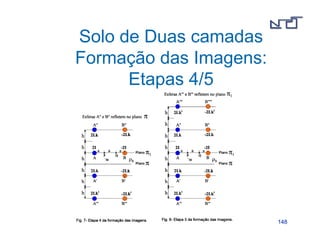

148. I
1
2
I
.
n
I
I
V = R I

149. 113377

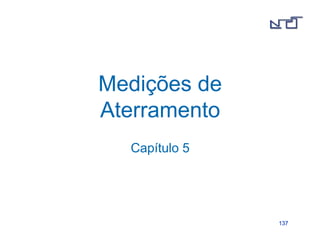

Medições de
Aterramento
Capítulo 5

150. 113388
Medições de Aterramento
Medição da resistividade do solo

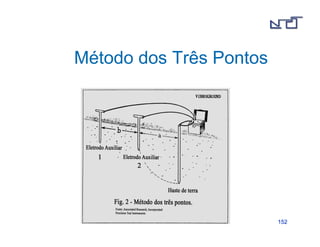

Medição da resistência de terra

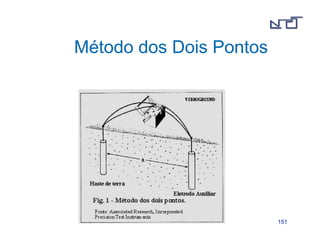

151. 113399
Medição da
Resistividade do Solo
Seção 5.1

152. 114400

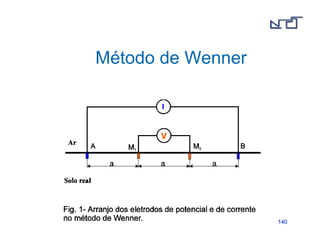

Método de Wenner

153. 114411

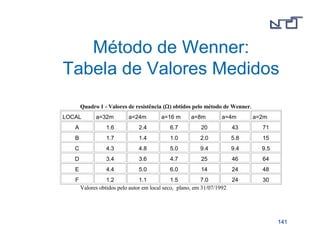

Método de Wenner:
Tabela de Valores Medidos
Quadro 1 - Valores de resistência () obtidos pelo método de Wenner.
LOCAL a=32m a=24m a=16 m a=8m a=4m a=2m
A 1.6 2.4 6.7 20 43 71
B 1.7 1.4 1.0 2.0 5.8 15
C 4.3 4.8 5.0 9.4 9.4 9.5
D 3.4 3.6 4.7 25 46 64
E 4.4 5.0 6.0 14 24 48
F 1.2 1.1 1.5 7.0 24 30
Valores obtidos pelo autor em local seco, plano, em 31/07/1992.

154. 114422
Método de Wenner:
Tabela de Resistividade
Aparente
Quadro 2 - Valores de resistividade aparente (-m) obtidos a partir do Quadro 1.
LOCAL a=32m a=24m a=16 m a=8m a=4m a=2m
A 320 360 670 1000 1100 890
B 340 210 100 100 150 190
C 860 720 500 470 240 120
D 680 540 470 1300 1200 800
E 880 750 600 700 600 600
F 240 170 150 350 600 380

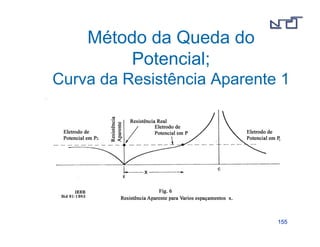

155. 114433

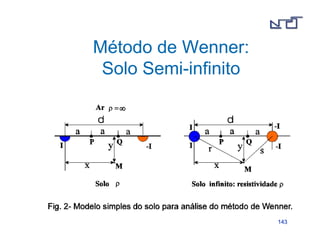

Método de Wenner:
Solo Semi-infinito

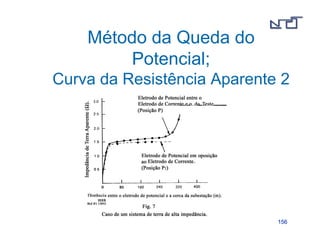

156. 114444
Método de Wenner:
Fórmula
