Campo elétrico
Disciplina: Física 3° ano do ensino médio
Professor: Wellerson Correia dos Santos
Belo Horizonte – MG
Abril- 2024

FÍSICA, 3ª Série
Campo Elétrico

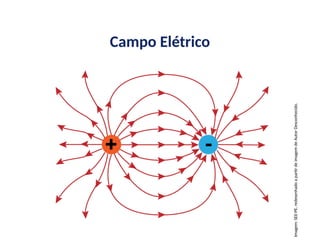

Campo Elétrico
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

CAMPO ELÉTRICO
É uma propriedade física estabelecida em todos os pontos do espaço que
estão sob a influência de uma carga elétrica (carga fonte), tal que uma
outra carga (carga de prova), ao ser colocada num desses pontos, fica
sujeita a uma força de atração ou de repulsão, exercida pela carga
fonte.
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

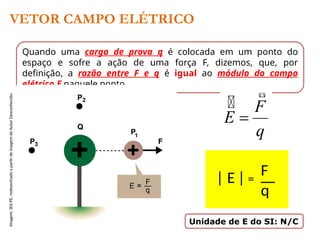

VETOR CAMPO ELÉTRICO
Unidade de E do SI: N/C
Quando uma carga de prova q é colocada em um ponto do
espaço e sofre a ação de uma força F, dizemos, que, por
definição, a razão entre F e q é igual ao módulo do campo
elétrico E naquele ponto.
| E | =
F
q
|
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

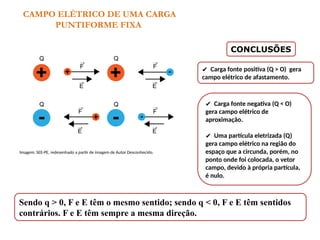

CAMPO ELÉTRICO DE UMA CARGA
PUNTIFORME FIXA
Sendo q > 0, F e E têm o mesmo sentido; sendo q < 0, F e E têm sentidos
contrários. F e E têm sempre a mesma direção.

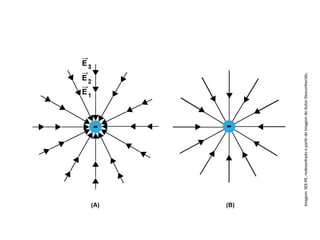

CONCLUSÕES
✔ Carga fonte positiva (Q > O) gera
campo elétrico de afastamento.
✔ Carga fonte negativa (Q < O)
gera campo elétrico de
aproximação.
✔ Uma partícula eletrizada (Q)
gera campo elétrico na região do
espaço que a circunda, porém, no
ponto onde foi colocada, o vetor
campo, devido à própria partícula,
é nulo.
Imagem: SEE-PE, redesenhado a partir de imagem de Autor Desconhecido.

CAMPO ELÉTRICO DE UMA CARGA
PUNTIFORME FIXA
Q _ Carga fonte
q _ Carga de prova colocada em um
ponto P no campo gerado por Q.
d _ distância do ponto P à carga
fonte Q
O módulo do campo elétrico em um ponto P, no qual uma carga q fica
sob ação de uma força de módulo F, é obtido a partir da relação:

✔ É importante salientar que a existência do campo elétrico em um ponto não
depende da presença da carga de prova naquele ponto. Assim, existe um campo
elétrico em cada um dos pontos, embora não haja carga de prova em nenhum
deles.
✔ A outra unidade de intensidade de campo elétrico, no Sistema Internacional de
Unidades (SI), é o volt por metro ( V/m ).
✔ A intensidade, direção e sentido dependem do ponto do campo, da carga do
corpo que produz o campo e do meio que o envolve.
O gráfico representa a intensidade do
vetor E, criado por uma partícula
eletrizada com carga Q em função da
distância d.
Vejamos algumas observações
importantes
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

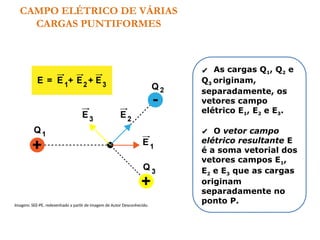

CAMPO ELÉTRICO DE VÁRIAS
CARGAS PUNTIFORMES
✔ As cargas Q1, Q2 e
Q3 originam,
separadamente, os
vetores campo
elétrico E1, E2 e E3.
✔ O vetor campo
elétrico resultante E
é a soma vetorial dos
vetores campos E1,
E2 e E3 que as cargas
originam
separadamente no
ponto P.

Padrões de campos
elétricos podem ser
visualizados pelo
alinhamento de partículas
de fubá que se encontram
misturadas em uma
camada de 4 mm
(aproximadamente) de
óleo de rícino. Os campos
elétricos são criados por
sondas metálicas
eletrizadas (por uma
Máquina Wimshurst ou
fonte de alta tensão)
imersas na mistura óleo-
fubá.
LINHAS DE FORÇA

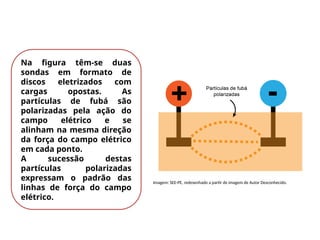

Na figura têm-se duas
sondas em formato de
discos eletrizados com
cargas opostas. As
partículas de fubá são
polarizadas pela ação do
campo elétrico e se
alinham na mesma direção
da força do campo elétrico
em cada ponto.
A sucessão destas
partículas polarizadas
expressam o padrão das
linhas de força do campo
elétrico.

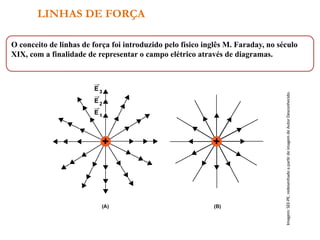

LINHAS DE FORÇA
O conceito de linhas de força foi introduzido pelo físico inglês M. Faraday, no século
XIX, com a finalidade de representar o campo elétrico através de diagramas.
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

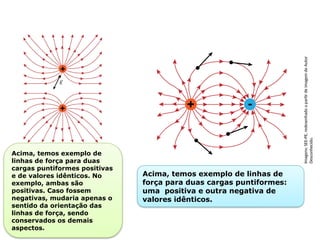

Acima, temos exemplo de
linhas de força para duas
cargas puntiformes positivas
e de valores idênticos. No
exemplo, ambas são
positivas. Caso fossem
negativas, mudaria apenas o
sentido da orientação das
linhas de força, sendo
conservados os demais
aspectos.
Acima, temos exemplo de linhas de
força para duas cargas puntiformes:
uma positiva e outra negativa de
valores idênticos.
Imagens:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

✔ Linha de força de um campo elétrico é uma linha que tangencia, em cada ponto, o
vetor campo elétrico resultante, associado ao ponto considerado.
✔ Quanto maior a distância até a carga, mais afastadas, entre si, estão as linhas, em
conformidade com o que já foi visto, isto é, o valor do campo diminui com a distância.
✔ Por convenção, as linhas de força são orientadas no sentido do vetor campo.
✔As linhas de força são sempre perpendiculares à superfície dos corpos carregados.
✔A concentração de linhas de força é diretamente proporcional à intensidade do
campo elétrico.
Características das Linhas de Força
Imagens:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

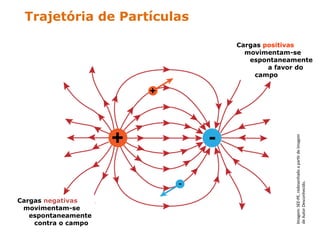

Trajetória de Partículas
Cargas positivas
movimentam-se
espontaneamente
a favor do
campo
Cargas negativas
movimentam-se
espontaneamente
contra o campo
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

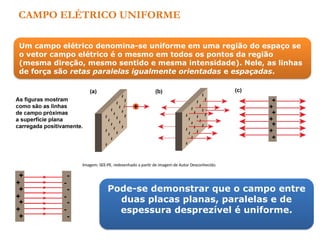

CAMPO ELÉTRICO UNIFORME
Um campo elétrico denomina-se uniforme em uma região do espaço se
o vetor campo elétrico é o mesmo em todos os pontos da região
(mesma direção, mesmo sentido e mesma intensidade). Nele, as linhas
de força são retas paralelas igualmente orientadas e espaçadas.
Pode-se demonstrar que o campo entre
duas placas planas, paralelas e de
espessura desprezível é uniforme.

Trajetória de Partículas
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

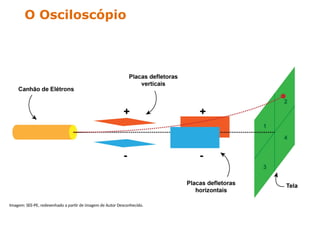

O Osciloscópio

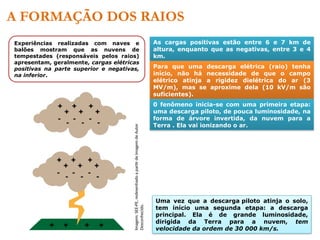

A FORMAÇÃO DOS RAIOS
Experiências realizadas com naves e
balões mostram que as nuvens de
tempestades (responsáveis pelos raios)
apresentam, geralmente, cargas elétricas
positivas na parte superior e negativas,
na inferior.
As cargas positivas estão entre 6 e 7 km de
altura, enquanto que as negativas, entre 3 e 4
km.
Para que uma descarga elétrica (raio) tenha
início, não há necessidade de que o campo
elétrico atinja a rigidez dielétrica do ar (3
MV/m), mas se aproxime dela (10 kV/m são
suficientes).
0 fenômeno inicia-se com uma primeira etapa:
uma descarga piloto, de pouca luminosidade, na
forma de árvore invertida, da nuvem para a
Terra . Ela vai ionizando o ar.
Uma vez que a descarga piloto atinja o solo,
tem início uma segunda etapa: a descarga
principal. Ela é de grande luminosidade,
dirigida da Terra para a nuvem, tem
velocidade da ordem de 30 000 km/s.
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

0 efeito luminoso
do raio é
denominado
relâmpago e o
efeito sonoro, que
resulta do forte
aquecimento do
ar originando sua
rápida expansão,
é denominado
trovão. Há raios
não só entre uma
nuvem e a Terra,
mas entre nuvens
e entre as partes
de uma mesma
nuvem.
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

O trovão é uma onda sonora, provocada pelo
aquecimento do canal principal durante a
subida da Descarga de Retorno. Ele atinge
temperaturas entre 20 e 30 mil graus Celsius
em apenas 10 microssegundos (0,00001
segundos). O ar aquecido se expande e gera
duas ondas: a primeira é uma violenta onda de
choque supersônica, com velocidade várias
vezes maior que a velocidade do som no ar e
que, nas proximidades do local da queda, é um
som inaudível para o ouvido humano; a
segunda é uma onda sonora de grande
intensidade a distâncias maiores. Esta constitui
o trovão audível.

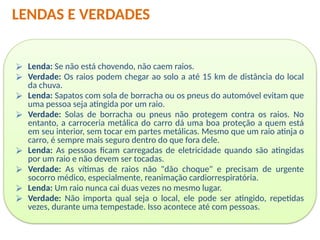

⮚ Lenda: Se não está chovendo, não caem raios.
⮚ Verdade: Os raios podem chegar ao solo a até 15 km de distância do local
da chuva.
⮚ Lenda: Sapatos com sola de borracha ou os pneus do automóvel evitam que
uma pessoa seja atingida por um raio.
⮚ Verdade: Solas de borracha ou pneus não protegem contra os raios. No
entanto, a carroceria metálica do carro dá uma boa proteção a quem está
em seu interior, sem tocar em partes metálicas. Mesmo que um raio atinja o
carro, é sempre mais seguro dentro do que fora dele.
⮚ Lenda: As pessoas ficam carregadas de eletricidade quando são atingidas
por um raio e não devem ser tocadas.
⮚ Verdade: As vítimas de raios não "dão choque" e precisam de urgente
socorro médico, especialmente, reanimação cardiorrespiratória.
⮚ Lenda: Um raio nunca cai duas vezes no mesmo lugar.
⮚ Verdade: Não importa qual seja o local, ele pode ser atingido, repetidas
vezes, durante uma tempestade. Isso acontece até com pessoas.
LENDAS E VERDADES

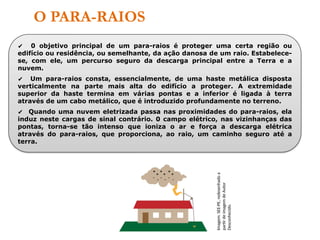

O PARA-RAIOS
✔ 0 objetivo principal de um para-raios é proteger uma certa região ou
edifício ou residência, ou semelhante, da ação danosa de um raio. Estabelece-
se, com ele, um percurso seguro da descarga principal entre a Terra e a
nuvem.
✔ Um para-raios consta, essencialmente, de uma haste metálica disposta
verticalmente na parte mais alta do edifício a proteger. A extremidade
superior da haste termina em várias pontas e a inferior é ligada à terra
através de um cabo metálico, que é introduzido profundamente no terreno.
✔ Quando uma nuvem eletrizada passa nas proximidades do para-raios, ela
induz neste cargas de sinal contrário. 0 campo elétrico, nas vizinhanças das
pontas, torna-se tão intenso que ioniza o ar e força a descarga elétrica
através do para-raios, que proporciona, ao raio, um caminho seguro até a
terra.
Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

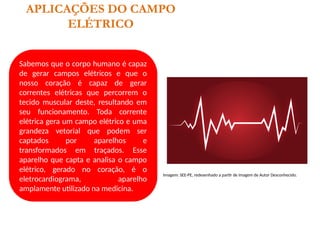

Sabemos que o corpo humano é capaz
de gerar campos elétricos e que o
nosso coração é capaz de gerar
correntes elétricas que percorrem o
tecido muscular deste, resultando em
seu funcionamento. Toda corrente
elétrica gera um campo elétrico e uma
grandeza vetorial que podem ser
captados por aparelhos e
transformados em traçados. Esse
aparelho que capta e analisa o campo
elétrico, gerado no coração, é o
eletrocardiograma, aparelho
amplamente utilizado na medicina.
APLICAÇÕES DO CAMPO
ELÉTRICO

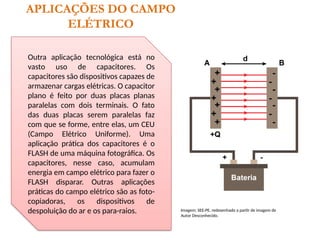

Outra aplicação tecnológica está no
vasto uso de capacitores. Os
capacitores são dispositivos capazes de
armazenar cargas elétricas. O capacitor
plano é feito por duas placas planas
paralelas com dois terminais. O fato
das duas placas serem paralelas faz
com que se forme, entre elas, um CEU
(Campo Elétrico Uniforme). Uma
aplicação prática dos capacitores é o
FLASH de uma máquina fotográfica. Os
capacitores, nesse caso, acumulam
energia em campo elétrico para fazer o
FLASH disparar. Outras aplicações
práticas do campo elétrico são as foto-
copiadoras, os dispositivos de
despoluição do ar e os para-raios.
ELÉTRICO
Imagem: SEE-PE, redesenhado a partir de imagem de
Autor Desconhecido.

ELÉTRICO

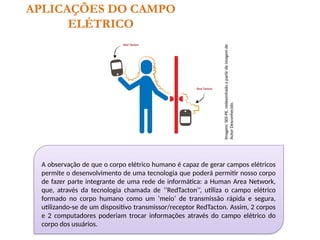

A observação de que o corpo elétrico humano é capaz de gerar campos elétricos
permite o desenvolvimento de uma tecnologia que poderá permitir nosso corpo
de fazer parte integrante de uma rede de informática: a Human Area Network,
que, através da tecnologia chamada de ‘’RedTacton’’, utiliza o campo elétrico
formado no corpo humano como um ‘meio’ de transmissão rápida e segura,
utilizando-se de um dispositivo transmissor/receptor RedTacton. Assim, 2 corpos
e 2 computadores poderiam trocar informações através do campo elétrico do
corpo dos usuários. Imagem:
SEE-PE,
redesenhado
a
partir
de
imagem
de
Autor
Desconhecido.

ELÉTRICO

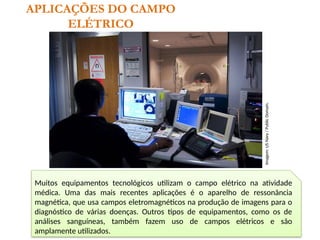

Muitos equipamentos tecnológicos utilizam o campo elétrico na atividade
médica. Uma das mais recentes aplicações é o aparelho de ressonância
magnética, que usa campos eletromagnéticos na produção de imagens para o
diagnóstico de várias doenças. Outros tipos de equipamentos, como os de
análises sanguíneas, também fazem uso de campos elétricos e são
amplamente utilizados.
Imagem:
US
Navy
/
Public
Domain.

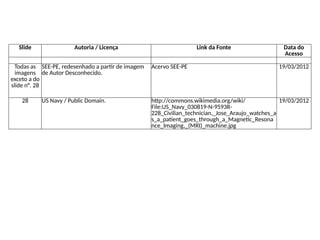

Slide Autoria / Licença Link da Fonte Data do
Acesso
Todas as
imagens
exceto a do
slide n°. 28
SEE-PE, redesenhado a partir de imagem
de Autor Desconhecido.
Acervo SEE-PE 19/03/2012
28 US Navy / Public Domain. http://commons.wikimedia.org/wiki/
File:US_Navy_030819-N-9593R-
228_Civilian_technician,_Jose_Araujo_watches_a
s_a_patient_goes_through_a_Magnetic_Resona
19/03/2012
Tabela de Imagens

campo eletrico ddddddddddddddddddddd.pptx

Mais conteúdo relacionado

Semelhante a campo eletrico ddddddddddddddddddddd.pptx

campo eletrico ddddddddddddddddddddd.pptx
