Aulas fundamentos hw

Conceitos Iniciais
O que é Conceito:
Significa definição, concepção, caracterização. É a
formulação de uma ideia por meio de palavras.
O termo "conceito" tem origem no Latim “conceptus” (do
verbo concipere) que significa "coisa concebida" ou "formada na
mente".
Conceito pode ser uma ideia, juízo ou opinião.
Fonte: http://www.significados.com.br/conceito/

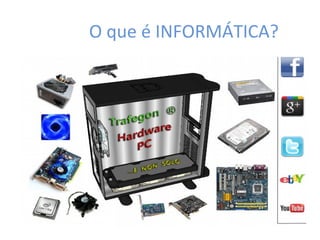

O que é INFORMÁTICA?
A Informática engloba toda atividade relacionada ao
desenvolvimento e uso dos computadores que permitam
aprimorar e automatizar tarefas em qualquer área de
atuação da sociedade.
Podemos definir a informática como a “ciência do
tratamento automático das informações”.

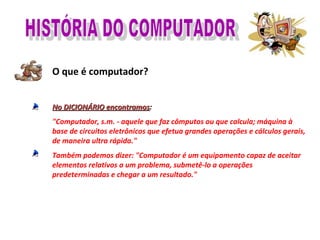

O que é computador?
No DICIONÁRIO encontramosNo DICIONÁRIO encontramos:
"Computador, s.m. - aquele que faz cômputos ou que calcula; máquina à
base de circuitos eletrônicos que efetua grandes operações e cálculos gerais,
de maneira ultra rápida."
Também podemos dizer: "Computador é um equipamento capaz de aceitar
elementos relativos a um problema, submetê-lo a operações
predeterminadas e chegar a um resultado."

Primeiras Máquinas de CalcularPrimeiras Máquinas de Calcular
A história do computador, ao contrário do que muitos
podem imaginar, tem seu início há muito tempo
atrás, desde quando o homem descobriu que somente
com os dedos, ou com pedras e gravetos, não dava
mais para fazer cálculos...
Então foi criado, há aproximadamente 4.000 a.C., um
aparelho muito simples formado por uma placa de
argila onde se escreviam algarismos que auxiliavam
nos cálculos.
Esse aparelho era chamado de ÁBACO - palavra de
origem Fenícia.Cerca de 200 a.C., o Ábaco era
constituído por uma moldura retangular de madeira
com varetas paralelas e pedras deslizantes.

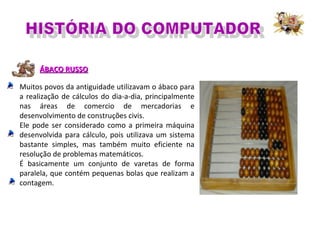

ÁBACO RUSSOÁBACO RUSSO
Muitos povos da antiguidade utilizavam o ábaco para
a realização de cálculos do dia-a-dia, principalmente
nas áreas de comercio de mercadorias e
desenvolvimento de construções civis.
Ele pode ser considerado como a primeira máquina
desenvolvida para cálculo, pois utilizava um sistema
bastante simples, mas também muito eficiente na
resolução de problemas matemáticos.
É basicamente um conjunto de varetas de forma
paralela, que contém pequenas bolas que realizam a
contagem.

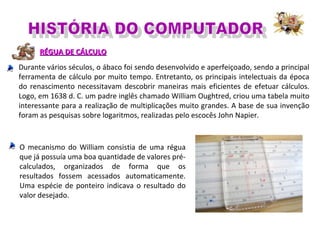

RÉGUA DE CÁLCULORÉGUA DE CÁLCULO
Durante vários séculos, o ábaco foi sendo desenvolvido e aperfeiçoado, sendo a principal
ferramenta de cálculo por muito tempo. Entretanto, os principais intelectuais da época
do renascimento necessitavam descobrir maneiras mais eficientes de efetuar cálculos.
Logo, em 1638 d. C. um padre inglês chamado William Oughtred, criou uma tabela muito
interessante para a realização de multiplicações muito grandes. A base de sua invenção
foram as pesquisas sobre logaritmos, realizadas pelo escocês John Napier.
O mecanismo do William consistia de uma régua
que já possuía uma boa quantidade de valores pré-
calculados, organizados de forma que os
resultados fossem acessados automaticamente.
Uma espécie de ponteiro indicava o resultado do
valor desejado.

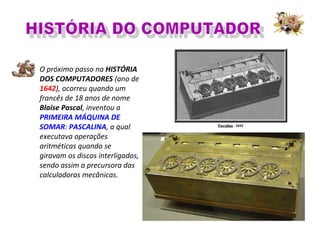

O próximo passo na HISTÓRIA
DOS COMPUTADORES (ano de
1642), ocorreu quando um
francês de 18 anos de nome
Blaise Pascal, inventou a
PRIMEIRA MÁQUINA DE
SOMAR: PASCALINA, a qual
executava operações
aritméticas quando se
giravam os discos interligados,
sendo assim a precursora das
calculadoras mecânicas.

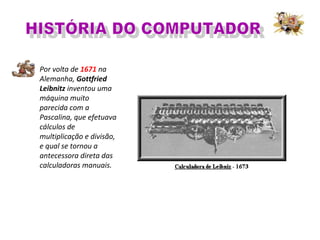

Por volta de 1671 na
Alemanha, Gottfried
Leibnitz inventou uma
máquina muito
parecida com a
Pascalina, que efetuava
cálculos de
multiplicação e divisão,
e qual se tornou a
antecessora direta das
calculadoras manuais.

Em 1802 - na França,
Joseph Marie Jacquard
passou a utilizar
Cartões Perfurados
para controlar suas
máquinas de tear e
automatizá-las.

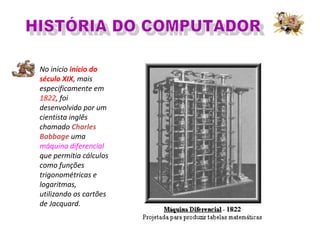

No início início do
século XIX, mais
especificamente em
1822, foi
desenvolvido por um
cientista inglês
chamado Charles
Babbage uma
máquina diferencial
que permitia cálculos
como funções
trigonométricas e
logaritmas,
utilizando os cartões
de Jacquard.

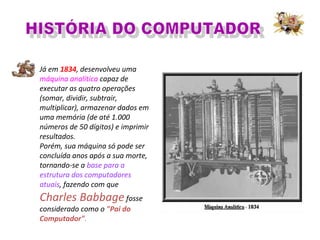

Já em 1834, desenvolveu uma
máquina analítica capaz de
executar as quatro operações
(somar, dividir, subtrair,
multiplicar), armazenar dados em
uma memória (de até 1.000
números de 50 dígitos) e imprimir
resultados.
Porém, sua máquina só pode ser
concluída anos após a sua morte,
tornando-se a base para a
estrutura dos computadores
atuais, fazendo com que
Charles Babbagefosse
considerado como o "Pai do
Computador".

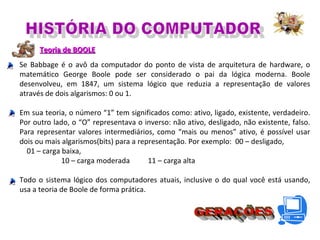

Teoria de BOOLETeoria de BOOLE
Se Babbage é o avô da computador do ponto de vista de arquitetura de hardware, o
matemático George Boole pode ser considerado o pai da lógica moderna. Boole
desenvolveu, em 1847, um sistema lógico que reduzia a representação de valores
através de dois algarismos: 0 ou 1.
Em sua teoria, o número “1” tem significados como: ativo, ligado, existente, verdadeiro.
Por outro lado, o “O” representava o inverso: não ativo, desligado, não existente, falso.
Para representar valores intermediários, como “mais ou menos” ativo, é possível usar
dois ou mais algarismos(bits) para a representação. Por exemplo: 00 – desligado,
01 – carga baixa,
10 – carga moderada 11 – carga alta
Todo o sistema lógico dos computadores atuais, inclusive o do qual você está usando,
usa a teoria de Boole de forma prática.

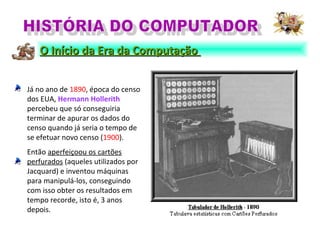

Já no ano de 1890, época do censo
dos EUA, Hermann Hollerith
percebeu que só conseguiria
terminar de apurar os dados do
censo quando já seria o tempo de
se efetuar novo censo (1900).
Então aperfeiçoou os cartões
perfurados (aqueles utilizados por
Jacquard) e inventou máquinas
para manipulá-los, conseguindo
com isso obter os resultados em
tempo recorde, isto é, 3 anos
depois.

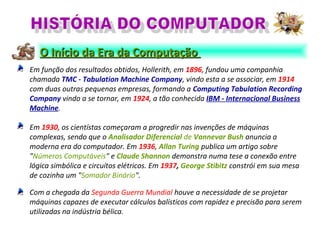

O Início da Era da ComputaçãoO Início da Era da Computação

Em função dos resultados obtidos, Hollerith, em 1896, fundou uma companhia
chamada TMC - Tabulation Machine Company, vindo esta a se associar, em 1914
com duas outras pequenas empresas, formando a Computing Tabulation Recording
Company vindo a se tornar, em 1924, a tão conhecida IBM - Internacional Business
Machine.
Em 1930, os cientístas começaram a progredir nas invenções de máquinas
complexas, sendo que o Analisador Diferencial de Vannevar Bush anuncia a
moderna era do computador. Em 1936, Allan Turing publica um artigo sobre
"Números Computáveis" e Claude Shannon demonstra numa tese a conexão entre
lógica simbólica e circuítos elétricos. Em 1937, George Stibitz constrói em sua mesa
de cozinha um "Somador Binário".
Com a chegada da Segunda Guerra Mundial houve a necessidade de se projetar
máquinas capazes de executar cálculos balísticos com rapidez e precisão para serem
utilizadas na indústria bélica.

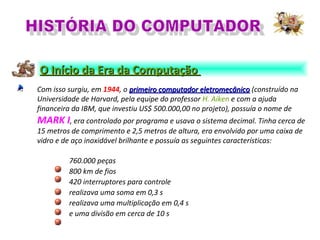

Com isso surgiu, em 1944, o primeiro computador eletromecânicoprimeiro computador eletromecânico (construído na
Universidade de Harvard, pela equipe do professor H. Aiken e com a ajuda
financeira da IBM, que investiu US$ 500.000,00 no projeto), possuía o nome de
MARK I, era controlado por programa e usava o sistema decimal. Tinha cerca de
15 metros de comprimento e 2,5 metros de altura, era envolvido por uma caixa de
vidro e de aço inoxidável brilhante e possuía as seguintes características:
760.000 peças
800 km de fios
420 interruptores para controle
realizava uma soma em 0,3 s
realizava uma multiplicação em 0,4 s
e uma divisão em cerca de 10 s

A máquina de
Turing
foi colocada em
prática através do
Computador
Colosssus

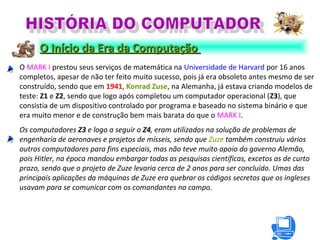

O MARK I prestou seus serviços de matemática na Universidade de Harvard por 16 anos
completos, apesar de não ter feito muito sucesso, pois já era obsoleto antes mesmo de ser
construído, sendo que em 1941, Konrad Zuse, na Alemanha, já estava criando modelos de
teste: Z1 e Z2, sendo que logo após completou um computador operacional (Z3), que
consistia de um dispositivo controlado por programa e baseado no sistema binário e que
era muito menor e de construção bem mais barata do que o MARK I.
Os computadores Z3 e logo a seguir o Z4, eram utilizados na solução de problemas de
engenharia de aeronaves e projetos de mísseis, sendo que Zuze também construiu vários
outros computadores para fins especiais, mas não teve muito apoio do governo Alemão,
pois Hitler, na época mandou embargar todas as pesquisas científicas, excetos as de curto
prazo, sendo que o projeto de Zuze levaria cerca de 2 anos para ser concluído. Umas das
principais aplicações da máquinas de Zuze era quebrar os códigos secretos que os ingleses
usavam para se comunicar com os comandantes no campo.

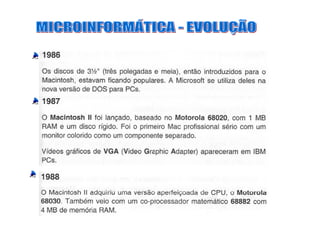

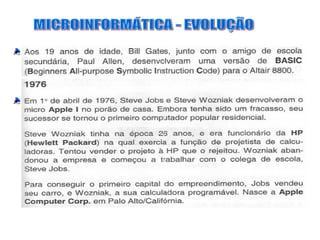

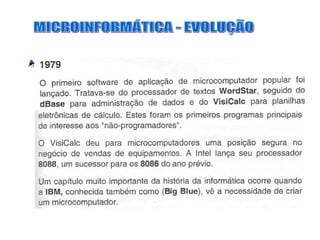

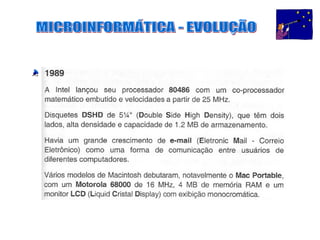

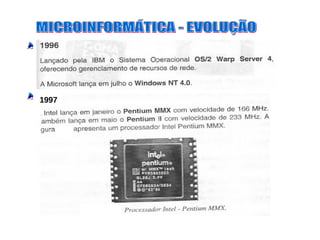

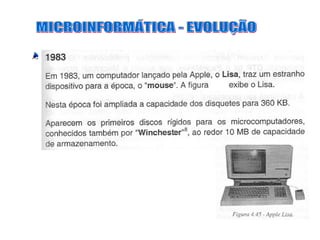

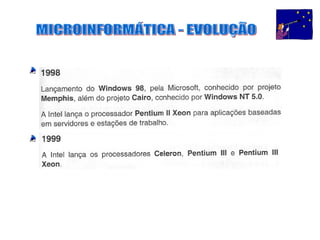

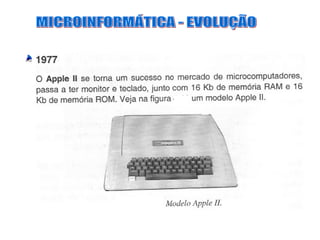

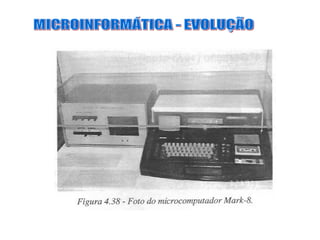

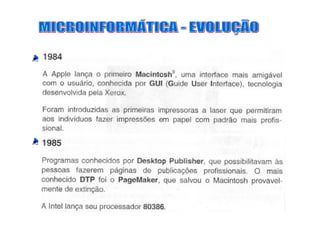

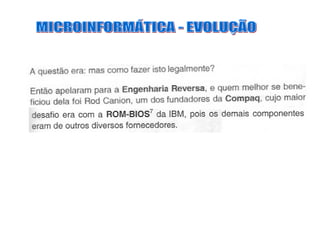

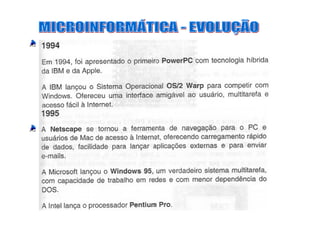

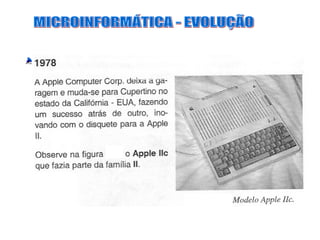

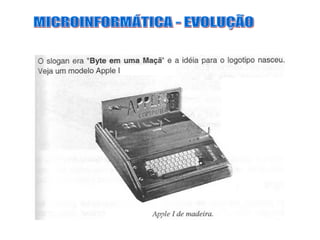

A partir da década de 70 começa a história da MICROINFORMÁTICA.

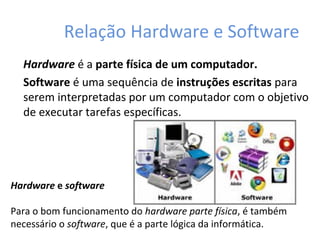

Relação Hardware e Software
Hardware é a parte física de um computador.
Software é uma sequência de instruções escritas para
serem interpretadas por um computador com o objetivo
de executar tarefas específicas.
Hardware e software
Para o bom funcionamento do hardware parte física, é também
necessário o software, que é a parte lógica da informática.

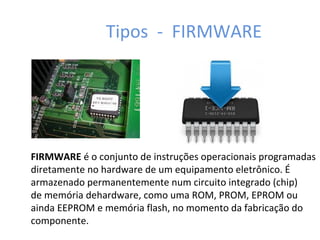

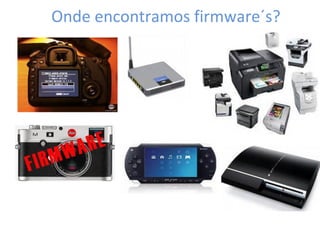

Tipos - FIRMWARE
FIRMWARE é o conjunto de instruções operacionais programadas
diretamente no hardware de um equipamento eletrônico. É
armazenado permanentemente num circuito integrado (chip)
de memória dehardware, como uma ROM, PROM, EPROM ou
ainda EEPROM e memória flash, no momento da fabricação do
componente.

Conceito de Sistema Operacional
Um software como o Sistema Operacional, tem a função
de fornecer instruções ao hardware, capacitando a
realização das operações de um equipamento.
livres – proprietários – móveis – desktop – servidores –
firmware

Onde atua o profissional de informática?

Em 1943, um projeto britânico, sob a
liderança do matemático Alan
Turing,trabalhava com relés
eletromecânicos, cada nova máquina usava
2.000 válvulas eletrônicas
Computadores de GeraçãoComputadores de Geração
(1946 - 1959)

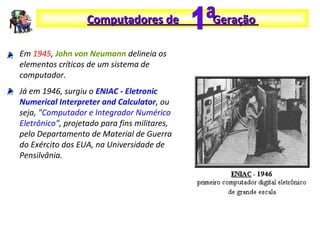

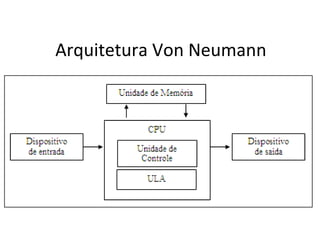

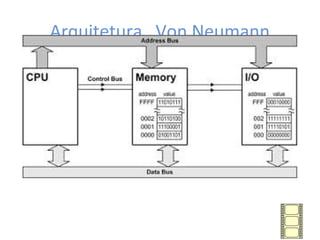

Em 1945, John von Neumann delineia os
elementos críticos de um sistema de
computador.
Já em 1946, surgiu o ENIAC - Eletronic
Numerical Interpreter and Calculator, ou
seja, "Computador e Integrador Numérico
Eletrônico", projetado para fins militares,
pelo Departamento de Material de Guerra
do Exército dos EUA, na Universidade de
Pensilvânia.

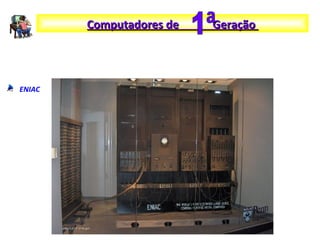

ENIAC

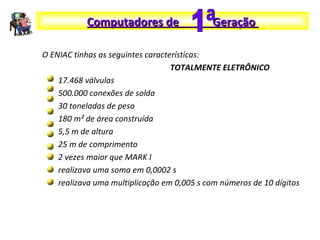

O ENIAC tinhas as seguintes características:
TOTALMENTE ELETRÔNICO
17.468 válvulas
500.000 conexões de solda
30 toneladas de peso
180 m² de área construída
5,5 m de altura
25 m de comprimento
2 vezes maior que MARK I
realizava uma soma em 0,0002 s
realizava uma multiplicação em 0,005 s com números de 10 dígitos

Nesta época, as válvulas representavam um
grande avanço tecnológico, mas apresentavam os
seguintes problemas:
aquecimento demasiado provocando queima
constante
elevado consumo de energia
eram relativamente lentas
O ENIAC foi desativado em 2 de outubro de 1955.

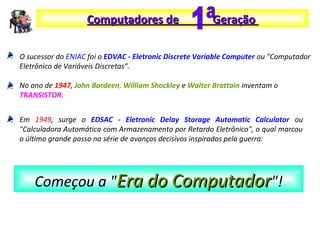

O sucessor do ENIAC foi o EDVAC - Eletronic Discrete Variable Computer ou "Computador
Eletrônico de Variáveis Discretas".
No ano de 1947, John Bardeen, William Shockley e Walter Brattain inventam o
TRANSISTOR.
Em 1949, surge o EDSAC - Eletronic Delay Storage Automatic Calculator ou
"Calculadora Automática com Armazenamento por Retardo Eletrônico", o qual marcou
o último grande passo na série de avanços decisivos inspirados pela guerra:
Começou a "Era do ComputadorEra do Computador"!

E em 1951, surge o primeiro computador comercial o LEO

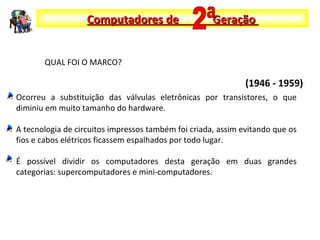

Ocorreu a substituição das válvulas eletrônicas por transístores, o que
diminiu em muito tamanho do hardware.
A tecnologia de circuitos impressos também foi criada, assim evitando que os
fios e cabos elétricos ficassem espalhados por todo lugar.
É possível dividir os computadores desta geração em duas grandes
categorias: supercomputadores e mini-computadores.
(1946 - 1959)
QUAL FOI O MARCO?

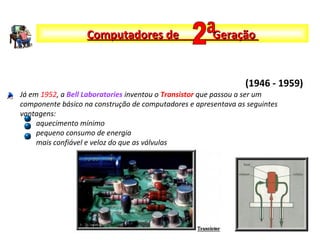

Já em 1952, a Bell Laboratories inventou o Transistor que passou a ser um
componente básico na construção de computadores e apresentava as seguintes
vantagens:
aquecimento mínimo
pequeno consumo de energia
mais confiável e veloz do que as válvulas
(1946 - 1959)

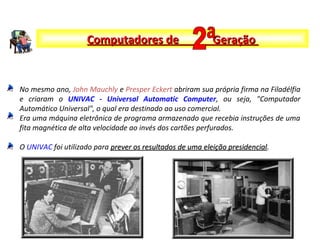

No mesmo ano, John Mauchly e Presper Eckert abriram sua própria firma na Filadélfia
e criaram o UNIVAC - Universal Automatic Computer, ou seja, "Computador
Automático Universal", o qual era destinado ao uso comercial.
Era uma máquina eletrônica de programa armazenado que recebia instruções de uma
fita magnética de alta velocidade ao invés dos cartões perfurados.
O UNIVAC foi utilizado para prever os resultados de uma eleição presidencialprever os resultados de uma eleição presidencial.

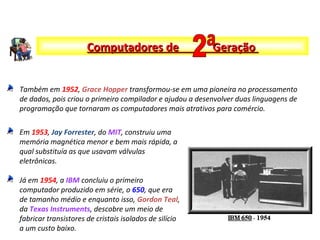

Também em 1952, Grace Hopper transformou-se em uma pioneira no processamento
de dados, pois criou o primeiro compilador e ajudou a desenvolver duas linguagens de
programação que tornaram os computadores mais atrativos para comércio.
Em 1953, Jay Forrester, do MIT, construiu uma
memória magnética menor e bem mais rápida, a
qual substituía as que usavam válvulas
eletrônicas.
Já em 1954, a IBM concluiu o primeiro
computador produzido em série, o 650, que era
de tamanho médio e enquanto isso, Gordon Teal,
da Texas Instruments, descobre um meio de
fabricar transistores de cristais isolados de silício
a um custo baixo.

Conclui-se em 1955, o primeiro computador
transistorizado, feito pela Bell Laboratories: o
TRADIC, o qual possuía 800 transistores800 transistores, sendo
cada um em seu próprio recipiente.

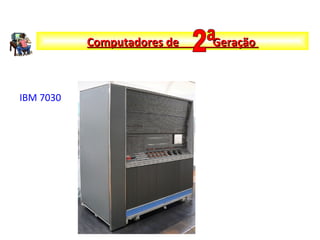

IBM 7030
O IBM 7030, também conhecido por Strech, foi o primeiro SUPERCOMPUTADOR lançado
na segunda geração, desenvolvido pela IBM.
Seu tamanho era bem reduzido comparado com máquinas como o ENIAC, podendo
ocupar somente uma sala comum.
Ele era utilizado por grandes companhias, custando em torno de 13 milhões de dólares
na época.
Computadores de Segunda GeraçãoComputadores de Segunda GeraçãoComputadores de GeraçãoComputadores de Geração

IBM 7030

IBM 7030

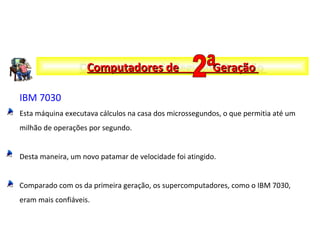

Esta máquina executava cálculos na casa dos microssegundos, o que permitia até um
milhão de operações por segundo.
Desta maneira, um novo patamar de velocidade foi atingido.
Comparado com os da primeira geração, os supercomputadores, como o IBM 7030,
eram mais confiáveis.

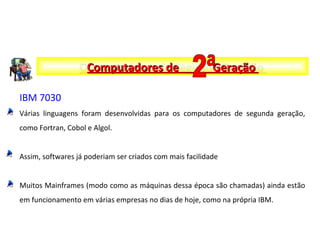

IBM 7030
Várias linguagens foram desenvolvidas para os computadores de segunda geração,
como Fortran, Cobol e Algol.
Assim, softwares já poderiam ser criados com mais facilidade
Muitos Mainframes (modo como as máquinas dessa época são chamadas) ainda estão
em funcionamento em várias empresas no dias de hoje, como na própria IBM.

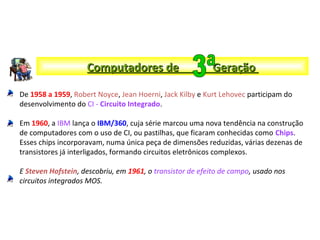

De 1958 a 1959, Robert Noyce, Jean Hoerni, Jack Kilby e Kurt Lehovec participam do
desenvolvimento do CI - Circuito Integrado.
Em 1960, a IBM lança o IBM/360, cuja série marcou uma nova tendência na construção
de computadores com o uso de CI, ou pastilhas, que ficaram conhecidas como Chips.
Esses chips incorporavam, numa única peça de dimensões reduzidas, várias dezenas de
transistores já interligados, formando circuitos eletrônicos complexos.
E Steven Hofstein, descobriu, em 1961, o transistor de efeito de campo, usado nos
circuitos integrados MOS.

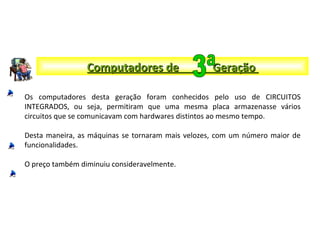

Os computadores desta geração foram conhecidos pelo uso de CIRCUITOS
INTEGRADOS, ou seja, permitiram que uma mesma placa armazenasse vários
circuitos que se comunicavam com hardwares distintos ao mesmo tempo.
Desta maneira, as máquinas se tornaram mais velozes, com um número maior de
funcionalidades.
O preço também diminuiu consideravelmente.

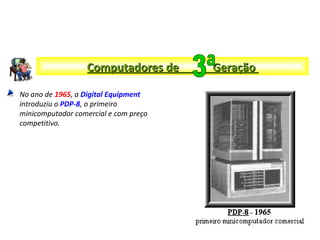

No ano de 1965, a Digital Equipment
introduziu o PDP-8, o primeiro
minicomputador comercial e com preço
competitivo.

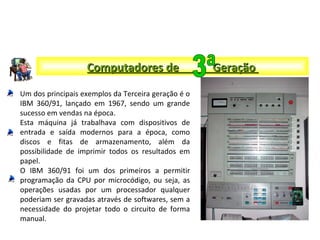

Um dos principais exemplos da Terceira geração é o
IBM 360/91, lançado em 1967, sendo um grande
sucesso em vendas na época.
Esta máquina já trabalhava com dispositivos de
entrada e saída modernos para a época, como
discos e fitas de armazenamento, além da
possibilidade de imprimir todos os resultados em
papel.
O IBM 360/91 foi um dos primeiros a permitir
programação da CPU por microcódigo, ou seja, as
operações usadas por um processador qualquer
poderiam ser gravadas através de softwares, sem a
necessidade do projetar todo o circuito de forma
manual.

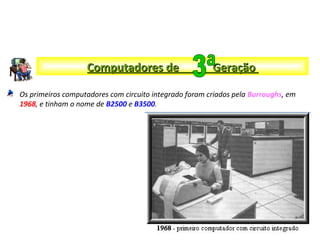

Os primeiros computadores com circuito integrado foram criados pela Burroughs, em
1968, e tinham o nome de B2500 e B3500.

Em 1971, Ted Hoff, planeja o microprocessador Intel 4004, o qual era um único chip
com todas as partes básicas de um processador central.
Esse processador era a CPU de um computador de 4 bits.

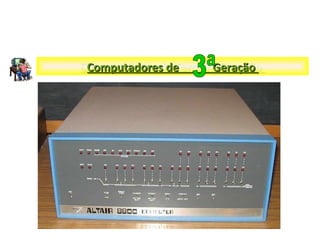

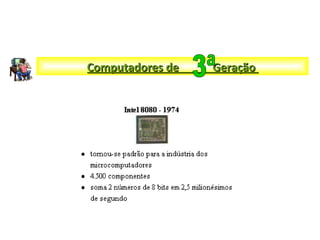

Já em1974, Ed Roberts, do MITS (Micro Instrumentation and Telemetry Systems) em
Albuquerque - Novo México, constrói um microcomputador chamado ALTAIR 8800 (o
nome "Altair" se deve a uma estrela, pois consideravam o lançamento da máquina um
"evento estelar"), cuja máquina foi construída com base no processador da Intel o 8080,
que já era um descendente do processador Intel 8008. O ALTAIR tornou-se o maior
sucesso, marcando o início de uma indústria multibilionária, pois Roberts esperava
vender uns oitocentos ALTAIR por ano e acabou tendo dificuldades para satisfazer 4.000
pedidos!
Computadores de Terceira GeraçãoComputadores de Terceira GeraçãoComputadores de GeraçãoComputadores de Geração

Computadores de Terceira GeraçãoComputadores de Terceira GeraçãoComputadores de GeraçãoComputadores de Geração

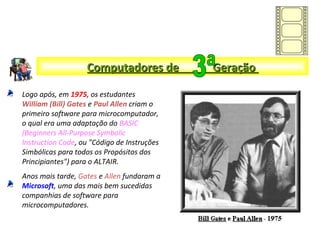

Logo após, em 1975, os estudantes
William (Bill) Gates e Paul Allen criam o
primeiro software para microcomputador,
o qual era uma adaptação do BASIC
(Beginners All-Purpose Symbolic
Instruction Code, ou "Código de Instruções
Simbólicas para todos os Propósitos dos
Principiantes") para o ALTAIR.
Anos mais tarde, Gates e Allen fundaram a
Microsoft, uma das mais bem sucedidas
companhias de software para
microcomputadores.

No ano de 1977, surge no mercado de
produção em série, três
microcomputadores: o Apple II, o TRS-80
da Radio Shack e o PET da Commodore.
Em 1979, é lançado pela Software Arts o
"VisiCalc", o qual foi o primeiro programa
comercial para microcomputadores.

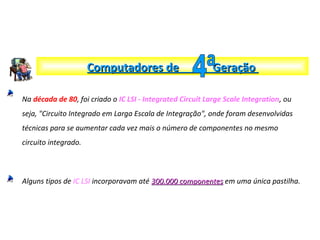

Na década de 80, foi criado o IC LSI - Integrated Circuit Large Scale Integration, ou
seja, "Circuito Integrado em Larga Escala de Integração", onde foram desenvolvidas
técnicas para se aumentar cada vez mais o número de componentes no mesmo
circuito integrado.
Alguns tipos de IC LSI incorporavam até 300.000 componentes300.000 componentes em uma única pastilha.

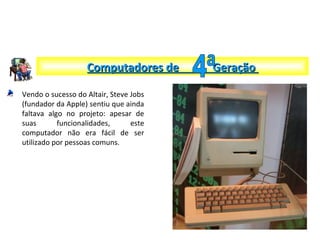

Vendo o sucesso do Altair, Steve Jobs
(fundador da Apple) sentiu que ainda
faltava algo no projeto: apesar de
suas funcionalidades, este
computador não era fácil de ser
utilizado por pessoas comuns.

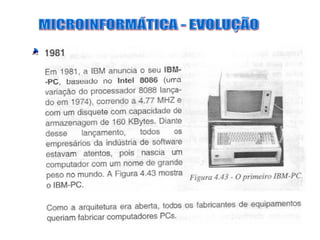

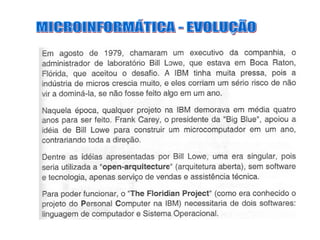

Finalmente, em 1981, a IBM resolve entrar no mercado de microcomputadores com o
IBM-PC.

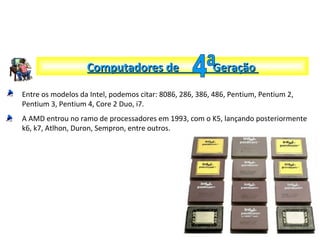

Entre os modelos da Intel, podemos citar: 8086, 286, 386, 486, Pentium, Pentium 2,
Pentium 3, Pentium 4, Core 2 Duo, i7.

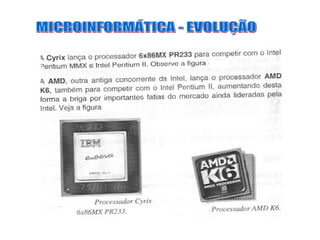

A AMD entrou no ramo de processadores em 1993, com o K5, lançando posteriormente
k6, k7, Atlhon, Duron, Sempron, entre outros.

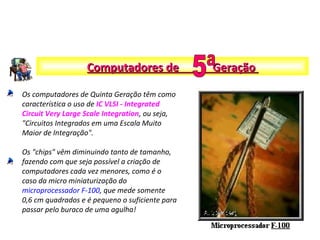

Os computadores de Quinta Geração têm como
característica o uso de IC VLSI - Integrated
Circuit Very Large Scale Integration, ou seja,
"Circuitos Integrados em uma Escala Muito
Maior de Integração".
Os "chips" vêm diminuindo tanto de tamanho,
fazendo com que seja possível a criação de
computadores cada vez menores, como é o
caso da micro miniaturização do
microprocessador F-100, que mede somente
0,6 cm quadrados e é pequeno o suficiente para
passar pelo buraco de uma agulha!

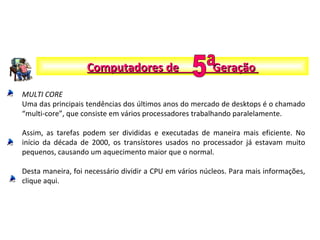

MULTI CORE
Uma das principais tendências dos últimos anos do mercado de desktops é o chamado
“multi-core”, que consiste em vários processadores trabalhando paralelamente.
Assim, as tarefas podem ser divididas e executadas de maneira mais eficiente. No
início da década de 2000, os transístores usados no processador já estavam muito
pequenos, causando um aquecimento maior que o normal.
Desta maneira, foi necessário dividir a CPU em vários núcleos. Para mais informações,
clique aqui.

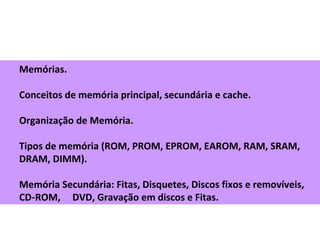

Memórias.
Conceitos de memória principal, secundária e cache.
Organização de Memória.
Tipos de memória (ROM, PROM, EPROM, EAROM, RAM, SRAM,
DRAM, DIMM).
Memória Secundária: Fitas, Disquetes, Discos fixos e removíveis,
CD ROM, DVD, Gravação em discos e Fitas.‑

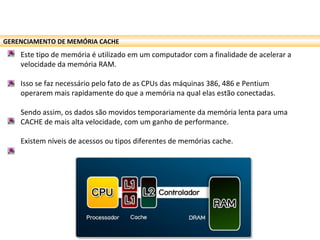

Quanto a CPU requer uma determinada instrução, pode acontecer uma de duas
coisas:
 A instrução requerida está na cache, pelo que passa imediatamente ao
processamento;
 A instrução requerida não esta na cache e então, nesse caso, tem de ser requerida
à RAM.
Video sobre a consulta d
CPU as memorias

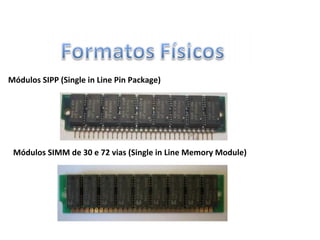

Módulos DIP (Dual in Parallel)

Módulos SIPP (Single in Line Pin Package)
Módulos SIMM de 30 e 72 vias (Single in Line Memory Module)

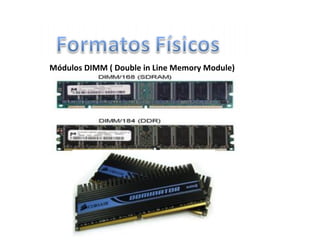

Módulos DIMM ( Double in Line Memory Module)

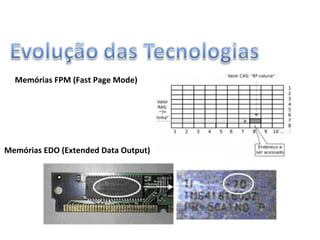

Memórias FPM (Fast Page Mode)
Memórias EDO (Extended Data Output)

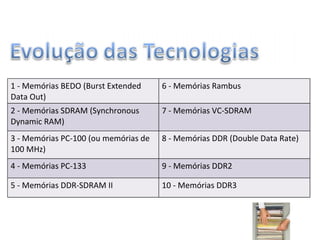

1 - Memórias BEDO (Burst Extended
Data Out)
6 - Memórias Rambus
2 - Memórias SDRAM (Synchronous
Dynamic RAM)
7 - Memórias VC-SDRAM
3 - Memórias PC-100 (ou memórias de
100 MHz)
8 - Memórias DDR (Double Data Rate)
4 - Memórias PC-133 9 - Memórias DDR2
5 - Memórias DDR-SDRAM II 10 - Memórias DDR3

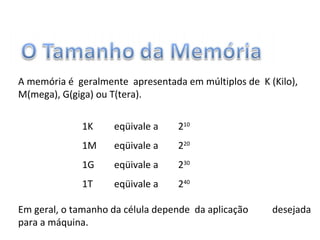

A memória é geralmente apresentada em múltiplos de K (Kilo),
M(mega), G(giga) ou T(tera).
1K eqüivale a 210
1M eqüivale a 220
1G eqüivale a 230
1T eqüivale a 240
Em geral, o tamanho da célula depende da aplicação desejada
para a máquina.

Principal: de acesso mais rápido, mas de capacidade mais restrita.
Armazena informações temporariamente durante um processamento
realizado pela CPU – (UCP).
Secundária: de acesso mais lento, mas de capacidade bem maior.
Armazena grande conjunto de dados que a memória principal não
suporta.

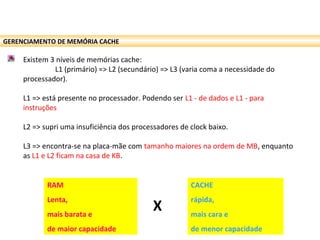

Cache: É uma memória de alta velocidade que faz a interface entre o
processador e a memória do sistema.

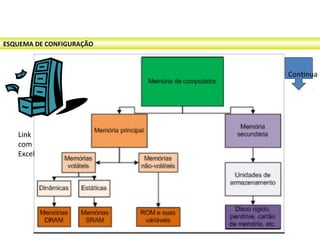

ESQUEMA DE CONFIGURAÇÃO
Link
com
Excel
Continua

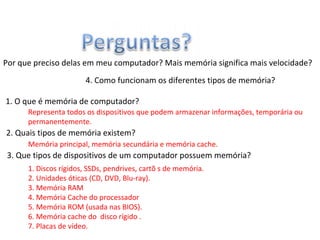

Por que preciso delas em meu computador? Mais memória significa mais velocidade?
1. O que é memória de computador?
2. Quais tipos de memória existem?
3. Que tipos de dispositivos de um computador possuem memória?
4. Como funcionam os diferentes tipos de memória?
Representa todos os dispositivos que podem armazenar informações, temporária ou
permanentemente.
Memória principal, memória secundária e memória cache.
1. Discos rígidos, SSDs, pendrives, cartõ s de memória.
2. Unidades óticas (CD, DVD, Blu-ray).
3. Memória RAM
4. Memória Cache do processador
5. Memória ROM (usada nas BIOS).
6. Memória cache do disco rígido .
7. Placas de vídeo.

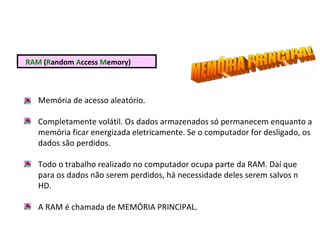

RAM (Random Access Memory)
Memória de acesso aleatório.
Completamente volátil. Os dados armazenados só permanecem enquanto a
memória ficar energizada eletricamente. Se o computador for desligado, os
dados são perdidos.
Todo o trabalho realizado no computador ocupa parte da RAM. Daí que
para os dados não serem perdidos, há necessidade deles serem salvos n
HD.
A RAM é chamada de MEMÓRIA PRINCIPAL.

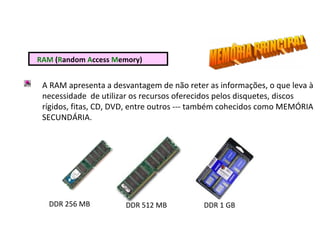

RAM (Random Access Memory)
A RAM apresenta a desvantagem de não reter as informações, o que leva à
necessidade de utilizar os recursos oferecidos pelos disquetes, discos
rígidos, fitas, CD, DVD, entre outros --- também cohecidos como MEMÓRIA
SECUNDÁRIA.
DDR 256 MB DDR 512 MB DDR 1 GB

A MEMÓRIA RAM
Componente fundamental do Computador é a Memória RAM (do inglês Random Access
Memory, ou Memória de Acesso Aleatório). Quando falamos em memória de um
computador estamos nos referindo a Área de Trabalho do Processador.
É na RAM que o Processador realiza seus trabalhos, definidos nos programas, por
exemplo.
A RAM é composta por diversas pequenas Placas, também formadas por chips, que
juntos somam o total de memória existente em um computador.
Quando ligamos nosso computador e executamos um programa, o Processador armazena-
o temporariamente na memória, para melhor lidar com suas instruções. A RAM é
também chamada de memória volátilmemória volátil, porque os dados que são armazenados nela, não
permanecem quando desligamos o computador. A RAM é apenas para trabalho.

A MEMÓRIA RAM
Para um bom funcionamento de um computador e de seus programas, quanto maisquanto mais
memória, melhormemória, melhor. Significa que quantas Placas de Memória a mais nosso Processador
tiver à sua disposição para armazenar nelas seus dados e realizar ali seus trabalhos,
melhor.
Basta imaginarmos o seguinte exemplo: se tivermos a tarefa de fazer um desenho em um
papel, poderemos fazer isso em uma mesa pequena, usando apenas um lápis e uma
folha. Entretanto, se tivermos que construir uma cama, usando ferramentas de corte e
madeira, não poderemos fazer isso em uma mesa. Será necessário uma sala. Imagine
se precisamos construir um carro, peça a peça, usando centenas de ferramentas e
materiais! Precisaríamos de um pátio de fábrica, no mínimo. Neste exemplo, você seria
o Processador realizando essas tarefas, as ferramentas que você teria seriam os
programas ou softwares, e os lugares para a realização do trabalho e armazenamento
temporário das ferramentas seria a memória. Portanto lembre-se: dependendo da tarefa
e do tamanho do programa, irá variar a memória necessária para isso.

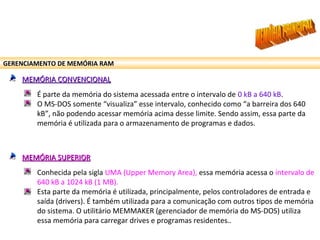

GERENCIAMENTO DE MEMÓRIA RAM
MEMÓRIA CONVENCIONALMEMÓRIA CONVENCIONAL
É parte da memória do sistema acessada entre o intervalo de 0 kB a 640 kB.
O MS-DOS somente “visualiza” esse intervalo, conhecido como “a barreira dos 640
kB”, não podendo acessar memória acima desse limite. Sendo assim, essa parte da
memória é utilizada para o armazenamento de programas e dados.
MEMÓRIA SUPERIORMEMÓRIA SUPERIOR
Conhecida pela sigla UMA (Upper Memory Area), essa memória acessa o intervalo de
640 kB a 1024 kB (1 MB).
Esta parte da memória é utilizada, principalmente, pelos controladores de entrada e
saída (drivers). É também utilizada para a comunicação com outros tipos de memória
do sistema. O utilitário MEMMAKER (gerenciador de memória do MS-DOS) utiliza
essa memória para carregar drives e programas residentes..

MEMÓRIA ALTAMEMÓRIA ALTA
MEMÓRIA EXPANDIDAMEMÓRIA EXPANDIDA
Conhecida pela sigla HMA (High Memory Area), essa memória acessa o intervalo de
1024 kB a 1088 kB.
Esta parte da memória é utilizada pelo driver HIMEM.SYS para manter a trilha dos
programas carregados na memória estendida.
Pode também ser utilizada para o carregamento de uma porção do MS-DOS,
liberando assim um espaço considerável de memória convencional.
Conhecida pela sigla LIM (Lotus, Intel, Microsoft) ou EMS, essa memória se
caracteriza por estar acima de 1 MB (1024 kB).
MEMÓRIA ESTENDIDAMEMÓRIA ESTENDIDA
Conhecida pela sigla XMS (eXtended Memory System), essa memória acessa o
intervalo de 1088 kB a 4 GB, para os sistemas acima da CPU 80386.

TIPO BÁSICOS DE MEMÓRIA RAMTIPO BÁSICOS DE MEMÓRIA RAM
DINÂMICA: Esta é uma memória baseada na tecnologia de capacitores e requer a
atualização periódica do conteúdo de cada célula do chip consumindo assim
pequenas quantidades de energia, no entanto possui um acesso lento aos dados.
Uma importante vantagem é a grande capacidade de armazenamento oferecida por
este tipo de tecnologia.
ESTÁTICA: É uma memória baseada na tecnologia de transistores e não requer
atualização dos dados. Consome mais energia (o que gera mais calor) comparando-se
com a memória dinâmica sendo significativamente mais rápida. É frequentemente
usada em computadores rápidos. Possui uma capacidade de armazenamento bem
menor que a memória dinâmica.

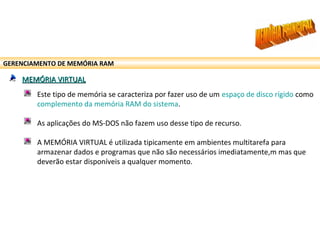

MEMÓRIA VIRTUALMEMÓRIA VIRTUAL
Este tipo de memória se caracteriza por fazer uso de um espaço de disco rígido como
complemento da memória RAM do sistema.
As aplicações do MS-DOS não fazem uso desse tipo de recurso.
A MEMÓRIA VIRTUAL é utilizada tipicamente em ambientes multitarefa para
armazenar dados e programas que não são necessários imediatamente,m mas que
deverão estar disponíveis a qualquer momento.

GERENCIAMENTO DE MEMÓRIA CACHE
Este tipo de memória é utilizado em um computador com a finalidade de acelerar a
velocidade da memória RAM.
Isso se faz necessário pelo fato de as CPUs das máquinas 386, 486 e Pentium
operarem mais rapidamente do que a memória na qual elas estão conectadas.
Sendo assim, os dados são movidos temporariamente da memória lenta para uma
CACHE de mais alta velocidade, com um ganho de performance.
Existem níveis de acessos ou tipos diferentes de memórias cache.

GERENCIAMENTO DE MEMÓRIA CACHE
RAM
Lenta,
mais barata e
de maior capacidade
CACHE
rápida,
mais cara e
de menor capacidade
X
Existem 3 níveis de memórias cache:
L1 (primário) => L2 (secundário) => L3 (varia coma a necessidade do
processador).
L1 => está presente no processador. Podendo ser L1 - de dados e L1 - para
instruções
L2 => supri uma insuficiência dos processadores de clock baixo.
L3 => encontra-se na placa-mãe com tamanho maiores na ordem de MB, enquanto
as L1 e L2 ficam na casa de KB.

ROM (Read Only Memory)
Utilizada somente para leitura.
Memória que vem gravada de fábrica
Contém toda a rotina necessária para os testes iniciais do
computador
Não deve ser alterada

OUTROS TIPOS DE MEMÓRIAS
Existem ainda outros tipos de memória em nosso computador, além da RAM.
A ROM-BIOS (Read Only Memory - Basic Input-Output Services - Memória Apenas de
Leitura - Serviço Básico de Entrada e Saída) é um chip de Memória responsável por
armazenar os procedimentos iniciais de checagem da situação de nosso computador e de
caminho do Boot (carregamento do Sistema Operacional)
EPROM - É um tipo de ROM especial que pode ser programada pelo usuário. Seu
conteúdo pode ser apagado pela exposição a raios ultravioletas.
EEPROM - É também um tipo especial de ROM muito semelhante á EPROM, tendo como
diferença apenas o fato de que seu conteúdo é apagado aplicando-se uma voltagem
específica em um dos seus pinos de entrada.
Além dessas, existem Placas de Memória de Vídeo, responsáveis por permitir uma boa
resolução em seu monitor, muitas cores e rapidez de apresentação, Placas de Som,
responsável por fazer o mesmo com a edição de sons, dentre outras.da tarefa e do
tamanho do programa, irá variar a memória necessária para isso.
Esquema
De
Memórias

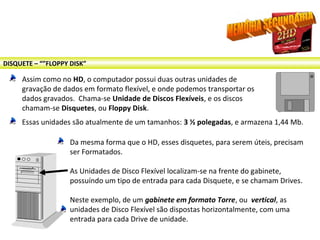

DISQUETE – “”FLOPPY DISK”
Assim como no HD, o computador possui duas outras unidades de
gravação de dados em formato flexível, e onde podemos transportar os
dados gravados. Chama-se Unidade de Discos Flexíveis, e os discos
chamam-se Disquetes, ou Floppy Disk.
Essas unidades são atualmente de um tamanhos: 3 ½ polegadas, e armazena 1,44 Mb.
Da mesma forma que o HD, esses disquetes, para serem úteis, precisam
ser Formatados.
As Unidades de Disco Flexível localizam-se na frente do gabinete,
possuíndo um tipo de entrada para cada Disquete, e se chamam Drives.
Neste exemplo, de um gabinete em formato Torre, ou vertical, as
unidades de Disco Flexível são dispostas horizontalmente, com uma
entrada para cada Drive de unidade.

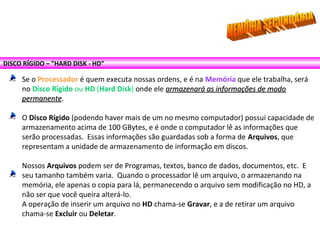

DISCO RÍGIDO – ”HARD DISK - HD”
Se o Processador é quem executa nossas ordens, e é na Memória que ele trabalha, será
no Disco Rígido ou HD (Hard Disk) onde ele armazenará as informações de modoarmazenará as informações de modo
permanentepermanente.
O Disco Rígido (podendo haver mais de um no mesmo computador) possui capacidade de
armazenamento acima de 100 GBytes, e é onde o computador lê as informações que
serão processadas. Essas informações são guardadas sob a forma de Arquivos, que
representam a unidade de armazenamento de informação em discos.
Nossos Arquivos podem ser de Programas, textos, banco de dados, documentos, etc. E
seu tamanho também varia. Quando o processador lê um arquivo, o armazenando na
memória, ele apenas o copia para lá, permanecendo o arquivo sem modificação no HD, a
não ser que você queira alterá-lo.
A operação de inserir um arquivo no HD chama-se Gravar, e a de retirar um arquivo
chama-se Excluir ou Deletar.

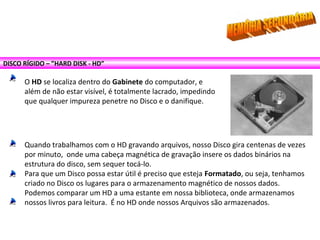

O HD se localiza dentro do Gabinete do computador, e
além de não estar visível, é totalmente lacrado, impedindo
que qualquer impureza penetre no Disco e o danifique.
Quando trabalhamos com o HD gravando arquivos, nosso Disco gira centenas de vezes
por minuto, onde uma cabeça magnética de gravação insere os dados binários na
estrutura do disco, sem sequer tocá-lo.
Para que um Disco possa estar útil é preciso que esteja Formatado, ou seja, tenhamos
criado no Disco os lugares para o armazenamento magnético de nossos dados.
Podemos comparar um HD a uma estante em nossa biblioteca, onde armazenamos
nossos livros para leitura. É no HD onde nossos Arquivos são armazenados.

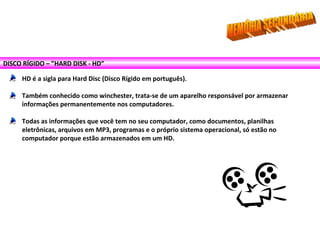

HD é a sigla para Hard Disc (Disco Rígido em português).
Também conhecido como winchester, trata-se de um aparelho responsável por armazenar
informações permanentemente nos computadores.
Todas as informações que você tem no seu computador, como documentos, planilhas
eletrônicas, arquivos em MP3, programas e o próprio sistema operacional, só estão no
computador porque estão armazenados em um HD.

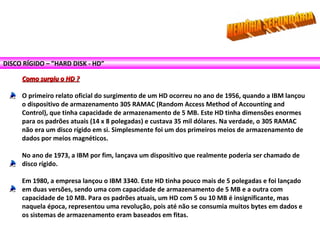

Como surgiu o HD ?Como surgiu o HD ?
O primeiro relato oficial do surgimento de um HD ocorreu no ano de 1956, quando a IBM lançou
o dispositivo de armazenamento 305 RAMAC (Random Access Method of Accounting and
Control), que tinha capacidade de armazenamento de 5 MB. Este HD tinha dimensões enormes
para os padrões atuais (14 x 8 polegadas) e custava 35 mil dólares. Na verdade, o 305 RAMAC
não era um disco rígido em si. Simplesmente foi um dos primeiros meios de armazenamento de
dados por meios magnéticos.
No ano de 1973, a IBM por fim, lançava um dispositivo que realmente poderia ser chamado de
disco rígido.
Em 1980, a empresa lançou o IBM 3340. Este HD tinha pouco mais de 5 polegadas e foi lançado
em duas versões, sendo uma com capacidade de armazenamento de 5 MB e a outra com
capacidade de 10 MB. Para os padrões atuais, um HD com 5 ou 10 MB é insignificante, mas
naquela época, representou uma revolução, pois até não se consumia muitos bytes em dados e
os sistemas de armazenamento eram baseados em fitas.

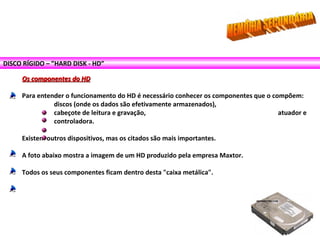

Os componentes do HDOs componentes do HD
Para entender o funcionamento do HD é necessário conhecer os componentes que o compõem:
discos (onde os dados são efetivamente armazenados),
cabeçote de leitura e gravação, atuador e
controladora.
Existem outros dispositivos, mas os citados são mais importantes.
A foto abaixo mostra a imagem de um HD produzido pela empresa Maxtor.
Todos os seus componentes ficam dentro desta "caixa metálica".

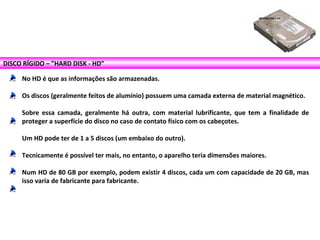

No HD é que as informações são armazenadas.
Os discos (geralmente feitos de alumínio) possuem uma camada externa de material magnético.
Sobre essa camada, geralmente há outra, com material lubrificante, que tem a finalidade de
proteger a superfície do disco no caso de contato físico com os cabeçotes.
Um HD pode ter de 1 a 5 discos (um embaixo do outro).
Tecnicamente é possível ter mais, no entanto, o aparelho teria dimensões maiores.
Num HD de 80 GB por exemplo, podem existir 4 discos, cada um com capacidade de 20 GB, mas
isso varia de fabricante para fabricante.

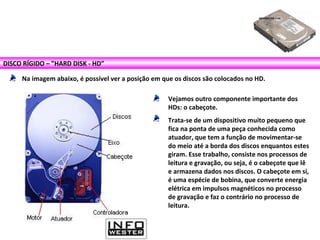

Na imagem abaixo, é possível ver a posição em que os discos são colocados no HD.
Vejamos outro componente importante dos
HDs: o cabeçote.
Trata-se de um dispositivo muito pequeno que
fica na ponta de uma peça conhecida como
atuador, que tem a função de movimentar-se
do meio até a borda dos discos enquantos estes
giram. Esse trabalho, consiste nos processos de
leitura e gravação, ou seja, é o cabeçote que lê
e armazena dados nos discos. O cabeçote em si,
é uma espécie de bobina, que converte energia
elétrica em impulsos magnéticos no processo
de gravação e faz o contrário no processo de
leitura.

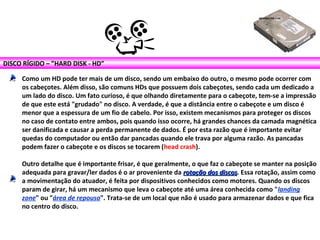

Como um HD pode ter mais de um disco, sendo um embaixo do outro, o mesmo pode ocorrer com
os cabeçotes. Além disso, são comuns HDs que possuem dois cabeçotes, sendo cada um dedicado a
um lado do disco. Um fato curioso, é que olhando diretamente para o cabeçote, tem-se a impressão
de que este está "grudado" no disco. A verdade, é que a distância entre o cabeçote e um disco é
menor que a espessura de um fio de cabelo. Por isso, existem mecanismos para proteger os discos
no caso de contato entre ambos, pois quando isso ocorre, há grandes chances da camada magnética
ser danificada e causar a perda permanente de dados. É por esta razão que é importante evitar
quedas do computador ou então dar pancadas quando ele trava por alguma razão. As pancadas
podem fazer o cabeçote e os discos se tocarem (head crash).
Outro detalhe que é importante frisar, é que geralmente, o que faz o cabeçote se manter na posição
adequada para gravar/ler dados é o ar proveniente da rotação dos discosrotação dos discos. Essa rotação, assim como
a movimentação do atuador, é feita por dispositivos conhecidos como motores. Quando os discos
param de girar, há um mecanismo que leva o cabeçote até uma área conhecida como "landing
zone" ou "área de repouso". Trata-se de um local que não é usado para armazenar dados e que fica
no centro do disco.

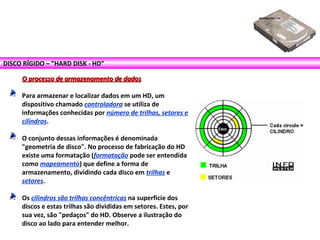

O processo de armazenamento de dadosO processo de armazenamento de dados
Para armazenar e localizar dados em um HD, um
dispositivo chamado controladora se utiliza de
informações conhecidas por número de trilhas, setores e
cilindros.
O conjunto dessas informações é denominada
"geometria de disco". No processo de fabricação do HD
existe uma formatação (formatação pode ser entendida
como mapeamento) que define a forma de
armazenamento, dividindo cada disco em trilhas e
setores.
Os cilindros são trilhas concêntricas na superfície dos
discos e estas trilhas são divididas em setores. Estes, por
sua vez, são "pedaços" do HD. Observe a ilustração do
disco ao lado para entender melhor.

DISCO RÍGIDO – PADRÃO SATA (“SERIAL ATA”)
Os computadores são constituídos por uma série de tecnologias que atuam em conjunto.
Processadores, memórias, chips gráficos, entre outros, evoluem e aumentam a experiência do
usuário.
Com os discos rígidos não poderia ser diferente e o padrão Serial ATA (SATA) é a prova disso.
Serial ATA x Paralell ATASerial ATA x Paralell ATA
O padrão Serial ATA (ou SATA - Serial Advanced Technology Attachment) é uma tecnologia para
discos rígidos que surgiu no mercado no ano 2000 para substituir a tradicional interface PATA
(Paralell ATA ou somente ATA ou, ainda, IDE).

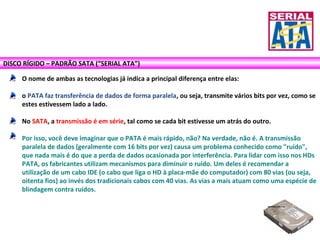

O nome de ambas as tecnologias já indica a principal diferença entre elas:
o PATA faz transferência de dados de forma paralela, ou seja, transmite vários bits por vez, como se
estes estivessem lado a lado.
No SATA, a transmissão é em série, tal como se cada bit estivesse um atrás do outro.
Por isso, você deve imaginar que o PATA é mais rápido, não? Na verdade, não é. A transmissão
paralela de dados (geralmente com 16 bits por vez) causa um problema conhecido como "ruído",
que nada mais é do que a perda de dados ocasionada por interferência. Para lidar com isso nos HDs
PATA, os fabricantes utilizam mecanismos para diminuir o ruído. Um deles é recomendar a
utilização de um cabo IDE (o cabo que liga o HD à placa-mãe do computador) com 80 vias (ou seja,
oitenta fios) ao invés dos tradicionais cabos com 40 vias. As vias a mais atuam como uma espécie de
blindagem contra ruídos.

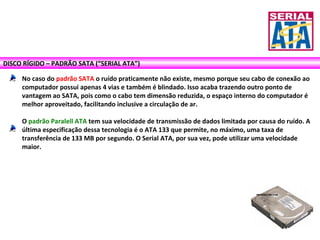

No caso do padrão SATA o ruído praticamente não existe, mesmo porque seu cabo de conexão ao
computador possui apenas 4 vias e também é blindado. Isso acaba trazendo outro ponto de
vantagem ao SATA, pois como o cabo tem dimensão reduzida, o espaço interno do computador é
melhor aproveitado, facilitando inclusive a circulação de ar.
O padrão Paralell ATA tem sua velocidade de transmissão de dados limitada por causa do ruído. A
última especificação dessa tecnologia é o ATA 133 que permite, no máximo, uma taxa de
transferência de 133 MB por segundo. O Serial ATA, por sua vez, pode utilizar uma velocidade
maior.

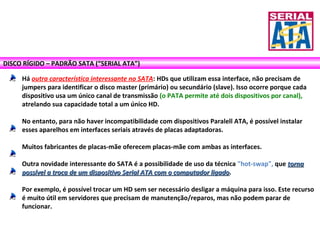

Há outra característica interessante no SATA: HDs que utilizam essa interface, não precisam de
jumpers para identificar o disco master (primário) ou secundário (slave). Isso ocorre porque cada
dispositivo usa um único canal de transmissão (o PATA permite até dois dispositivos por canal),
atrelando sua capacidade total a um único HD.
No entanto, para não haver incompatibilidade com dispositivos Paralell ATA, é possível instalar
esses aparelhos em interfaces seriais através de placas adaptadoras.
Muitos fabricantes de placas-mãe oferecem placas-mãe com ambas as interfaces.
Outra novidade interessante do SATA é a possibilidade de uso da técnica "hot-swap", que tornatorna
possível a troca de um dispositivo Serial ATA com o computador ligadopossível a troca de um dispositivo Serial ATA com o computador ligado.
Por exemplo, é possível trocar um HD sem ser necessário desligar a máquina para isso. Este recurso
é muito útil em servidores que precisam de manutenção/reparos, mas não podem parar de
funcionar.

Velocidade do padrão SATAVelocidade do padrão SATA
A primeira versão do SATA trabalha com taxa máxima de transferência de dados de 150 MB por
segundo (MB/s). Essa versão recebeu os seguintes nomes: SATA 150, SATA 1.0, SATA 1,5 Gbps (1,5
gigabits por segundo) ou simplesmente SATA I.
Não demorou muito para surgir uma versão denominada SATA II (ou SATA 3 Gbps - na verdade,
SATA 2,4 Gbps) cuja principal característica é a velocidade de transmissão de dados a 300 MB/s, o
dobro do SATA I.
É necessário fazer uma observação quanto ao aspecto de velocidade: na prática, dificilmente os
valores mencionados (150 MB e 300 MB) são alcançados. Essas taxas indicam a capacidade máxima
de transmissão de dados entre o HD e sua controladora (presente na placa-mãe), mas dificilmente
são usadas em sua totalidade, já que isso depende de uma combinação de fatores, como conteúdo
da memória, processamento, tecnologias aplicadas no disco rígido, etc.

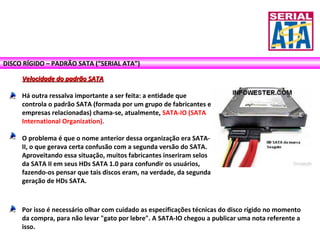

Velocidade do padrão SATAVelocidade do padrão SATA
Há outra ressalva importante a ser feita: a entidade que
controla o padrão SATA (formada por um grupo de fabricantes e
empresas relacionadas) chama-se, atualmente, SATA-IO (SATA
International Organization).
O problema é que o nome anterior dessa organização era SATA-
II, o que gerava certa confusão com a segunda versão do SATA.
Aproveitando essa situação, muitos fabricantes inseriram selos
da SATA II em seus HDs SATA 1.0 para confundir os usuários,
fazendo-os pensar que tais discos eram, na verdade, da segunda
geração de HDs SATA.
Por isso é necessário olhar com cuidado as especificações técnicas do disco rígido no momento
da compra, para não levar "gato por lebre". A SATA-IO chegou a publicar uma nota referente a
isso.

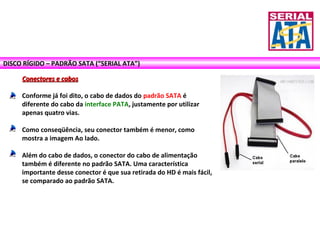

Conectores e cabosConectores e cabos
Conforme já foi dito, o cabo de dados do padrão SATA é
diferente do cabo da interface PATA, justamente por utilizar
apenas quatro vias.
Como conseqüência, seu conector também é menor, como
mostra a imagem Ao lado.
Além do cabo de dados, o conector do cabo de alimentação
também é diferente no padrão SATA. Uma característica
importante desse conector é que sua retirada do HD é mais fácil,
se comparado ao padrão SATA.

A tecnologia SATA está aí e mostra que veio para ficar.
No entanto, ainda há muito para que os HDs PATA saiam do mercado, mesmo porque esses são
dispositivos feitos para durar.
Não é por acaso que existe no mercado adaptadores que permitem conectar discos rígidos IDE
em interfaces SATA.
O padrão Serial ATA começou a ser desenvolvido oficialmente no ano de 1997 e surgiu a partir de
uma iniciativa da Intel junto com cerca de 70 empresas (fabricantes de discos, computadores e
componentes).
A idéia foi formada pelo fato das próximas arquiteturas de computadores não serem compatíveis
com os atuais padrões de comunicação e consumo de energia.
Isso deixa claro o envolvimento da indústria para com a tecnologia e o quanto ela pode se
mostrar promissora.

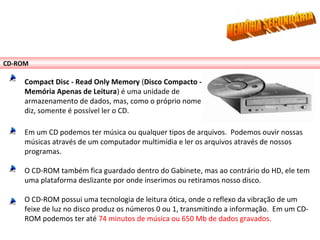

CD-ROM
Compact Disc - Read Only Memory (Disco Compacto -
Memória Apenas de Leitura) é uma unidade de
armazenamento de dados, mas, como o próprio nome
diz, somente é possível ler o CD.
Em um CD podemos ter música ou qualquer tipos de arquivos. Podemos ouvir nossas
músicas através de um computador multimídia e ler os arquivos através de nossos
programas.
O CD-ROM também fica guardado dentro do Gabinete, mas ao contrário do HD, ele tem
uma plataforma deslizante por onde inserimos ou retiramos nosso disco.
O CD-ROM possui uma tecnologia de leitura ótica, onde o reflexo da vibração de um
feixe de luz no disco produz os números 0 ou 1, transmitindo a informação. Em um CD-
ROM podemos ter até 74 minutos de música ou 650 Mb de dados gravados.

CD-ROM

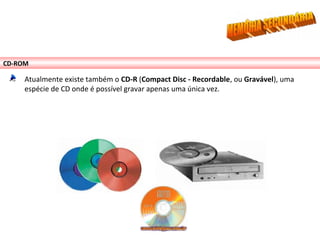

Atualmente existe também o CD-R (Compact Disc - Recordable, ou Gravável), uma
espécie de CD onde é possível gravar apenas uma única vez.

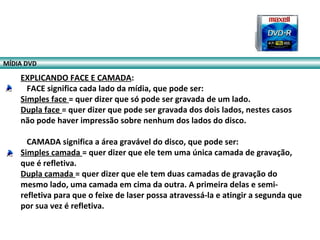

EXPLICANDO FACE E CAMADA:
FACE significa cada lado da mídia, que pode ser:
Simples face = quer dizer que só pode ser gravada de um lado.
Dupla face = quer dizer que pode ser gravada dos dois lados, nestes casos
não pode haver impressão sobre nenhum dos lados do disco.
CAMADA significa a área gravável do disco, que pode ser:
Simples camada = quer dizer que ele tem uma única camada de gravação,
que é refletiva.
Dupla camada = quer dizer que ele tem duas camadas de gravação do
mesmo lado, uma camada em cima da outra. A primeira delas e semi-
refletiva para que o feixe de laser possa atravessá-la e atingir a segunda que
por sua vez é refletiva.

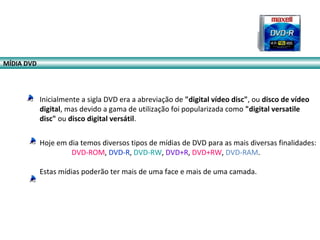

MÍDIA DVD

Inicialmente a sigla DVD era a abreviação de "digital vídeo disc", ou disco de vídeo
digital, mas devido a gama de utilização foi popularizada como "digital versatile
disc" ou disco digital versátil.
Hoje em dia temos diversos tipos de mídias de DVD para as mais diversas finalidades:
DVD-ROM, DVD-R, DVD-RW, DVD+R, DVD+RW, DVD-RAM.
Estas mídias poderão ter mais de uma face e mais de uma camada.
MÍDIA DVD

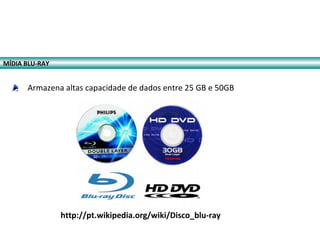

MÍDIA BLU-RAY
http://pt.wikipedia.org/wiki/Disco_blu-ray
Armazena altas capacidade de dados entre 25 GB e 50GB

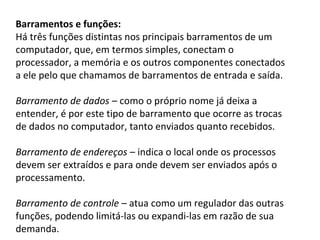

Barramentos e funções:
Há três funções distintas nos principais barramentos de um
computador, que, em termos simples, conectam o
processador, a memória e os outros componentes conectados
a ele pelo que chamamos de barramentos de entrada e saída.
Barramento de dados – como o próprio nome já deixa a
entender, é por este tipo de barramento que ocorre as trocas
de dados no computador, tanto enviados quanto recebidos.
Barramento de endereços – indica o local onde os processos
devem ser extraídos e para onde devem ser enviados após o
processamento.
Barramento de controle – atua como um regulador das outras
funções, podendo limitá-las ou expandi-las em razão de sua
demanda.

Aulas fundamentos hw

Mais conteúdo relacionado

Mais procurados

Semelhante a Aulas fundamentos hw

Mais de Rosan Tavares

Aulas fundamentos hw
