Tecnologias de Redes de
Computadores
Gustavo Sousa Pavani
Universidade Federal do ABC (UFABC)
2º Quadrimestre - 2016
Aula 10
2Gustavo S. Pavani

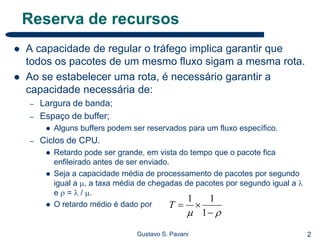

Reserva de recursos
 A capacidade de regular o tráfego implica garantir que
todos os pacotes de um mesmo fluxo sigam a mesma rota.
 Ao se estabelecer uma rota, é necessário garantir a
capacidade necessária de:
– Largura de banda;
– Espaço de buffer;
 Alguns buffers podem ser reservados para um fluxo específico.
– Ciclos de CPU.
 Retardo pode ser grande, em vista do tempo que o pacote fica
enfileirado antes de ser enviado.
 Seja a capacidade média de processamento de pacotes por segundo
igual a , a taxa média de chegadas de pacotes por segundo igual a 
e  =  / .
 O retardo médio é dado por
 

1
11
T
3Gustavo S. Pavani

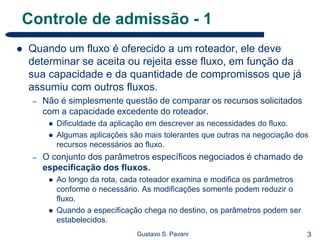

Controle de admissão - 1
 Quando um fluxo é oferecido a um roteador, ele deve
determinar se aceita ou rejeita esse fluxo, em função da
sua capacidade e da quantidade de compromissos que já
assumiu com outros fluxos.
– Não é simplesmente questão de comparar os recursos solicitados
com a capacidade excedente do roteador.
 Dificuldade da aplicação em descrever as necessidades do fluxo.
 Algumas aplicações são mais tolerantes que outras na negociação dos
recursos necessários ao fluxo.
– O conjunto dos parâmetros específicos negociados é chamado de
especificação dos fluxos.
 Ao longo da rota, cada roteador examina e modifica os parâmetros
conforme o necessário. As modificações somente podem reduzir o
fluxo.
 Quando a especificação chega no destino, os parâmetros podem ser
estabelecidos.
4Gustavo S. Pavani

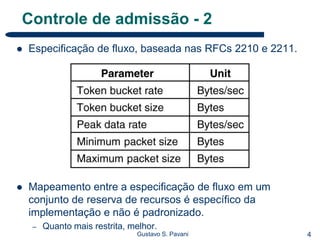

Controle de admissão - 2
 Especificação de fluxo, baseada nas RFCs 2210 e 2211.
 Mapeamento entre a especificação de fluxo em um
conjunto de reserva de recursos é específico da
implementação e não é padronizado.
– Quanto mais restrita, melhor.
5Gustavo S. Pavani

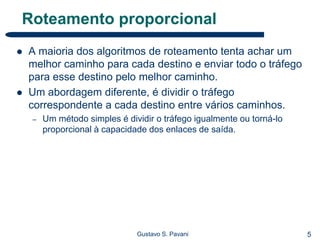

Roteamento proporcional
 A maioria dos algoritmos de roteamento tenta achar um
melhor caminho para cada destino e enviar todo o tráfego
para esse destino pelo melhor caminho.
 Um abordagem diferente, é dividir o tráfego
correspondente a cada destino entre vários caminhos.
– Um método simples é dividir o tráfego igualmente ou torná-lo
proporcional à capacidade dos enlaces de saída.
6Gustavo S. Pavani

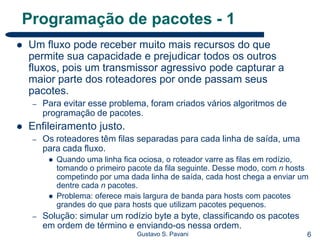

Programação de pacotes - 1
 Um fluxo pode receber muito mais recursos do que
permite sua capacidade e prejudicar todos os outros
fluxos, pois um transmissor agressivo pode capturar a
maior parte dos roteadores por onde passam seus
pacotes.
– Para evitar esse problema, foram criados vários algoritmos de
programação de pacotes.
 Enfileiramento justo.
– Os roteadores têm filas separadas para cada linha de saída, uma
para cada fluxo.
 Quando uma linha fica ociosa, o roteador varre as filas em rodízio,
tomando o primeiro pacote da fila seguinte. Desse modo, com n hosts
competindo por uma dada linha de saída, cada host chega a enviar um
dentre cada n pacotes.
 Problema: oferece mais largura de banda para hosts com pacotes
grandes do que para hosts que utilizam pacotes pequenos.
– Solução: simular um rodízio byte a byte, classificando os pacotes
em ordem de término e enviando-os nessa ordem.
7Gustavo S. Pavani

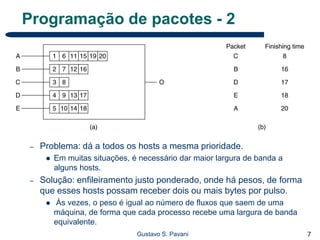

Programação de pacotes - 2
– Problema: dá a todos os hosts a mesma prioridade.
 Em muitas situações, é necessário dar maior largura de banda a
alguns hosts.
– Solução: enfileiramento justo ponderado, onde há pesos, de forma
que esses hosts possam receber dois ou mais bytes por pulso.
 Às vezes, o peso é igual ao número de fluxos que saem de uma
máquina, de forma que cada processo recebe uma largura de banda
equivalente.
8Gustavo S. Pavani

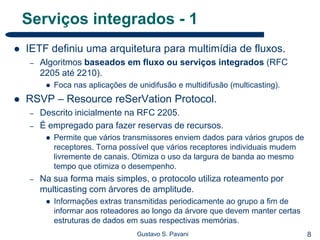

Serviços integrados - 1
 IETF definiu uma arquitetura para multimídia de fluxos.
– Algoritmos baseados em fluxo ou serviços integrados (RFC
2205 até 2210).
 Foca nas aplicações de unidifusão e multidifusão (multicasting).
 RSVP – Resource reSerVation Protocol.
– Descrito inicialmente na RFC 2205.
– É empregado para fazer reservas de recursos.
 Permite que vários transmissores enviem dados para vários grupos de
receptores. Torna possível que vários receptores individuais mudem
livremente de canais. Otimiza o uso da largura de banda ao mesmo
tempo que otimiza o desempenho.
– Na sua forma mais simples, o protocolo utiliza roteamento por
multicasting com árvores de amplitude.
 Informações extras transmitidas periodicamente ao grupo a fim de
informar aos roteadores ao longo da árvore que devem manter certas
estruturas de dados em suas respectivas memórias.
9Gustavo S. Pavani

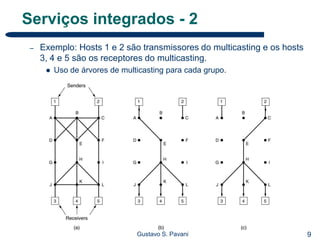

Serviços integrados - 2
– Exemplo: Hosts 1 e 2 são transmissores do multicasting e os hosts
3, 4 e 5 são os receptores do multicasting.
 Uso de árvores de multicasting para cada grupo.
10Gustavo S. Pavani

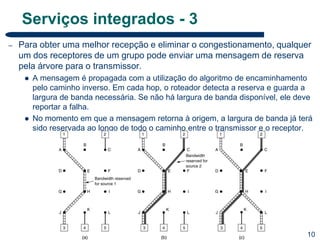

Serviços integrados - 3
– Para obter uma melhor recepção e eliminar o congestionamento, qualquer
um dos receptores de um grupo pode enviar uma mensagem de reserva
pela árvore para o transmissor.
 A mensagem é propagada com a utilização do algoritmo de encaminhamento
pelo caminho inverso. Em cada hop, o roteador detecta a reserva e guarda a
largura de banda necessária. Se não há largura de banda disponível, ele deve
reportar a falha.
 No momento em que a mensagem retorna à origem, a largura de banda já terá
sido reservada ao longo de todo o caminho entre o transmissor e o receptor.
11Gustavo S. Pavani
Serviços integrados - 4
– Ao fazer uma reserva, um receptor pode opcionalmente especificar
uma ou mais origens a partir das quais deseja receber
informações.
 Deve especificar se as opções são fixas ou se tem o desejo de manter
em aberto a opção de alterar essas opções mais tarde.
 Os roteadores utilizam essas informações para otimizar o
planejamento da largura de banda.
 Por exemplo, dois receptores só são configurados para compartilhar
um caminho se ambos concordarem em não alterar as origens
posteriormente.
 Assim, a largura de banda reservada é desacoplada da opção pela
origem. Quando um receptor reserva a largura de banda, ele pode
alternar para outra origem e manter a parte do caminho que for válida
para a nova origem.
12Gustavo S. Pavani

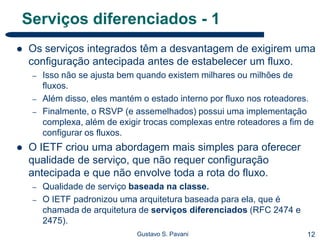

Serviços diferenciados - 1
 Os serviços integrados têm a desvantagem de exigirem uma
configuração antecipada antes de estabelecer um fluxo.
– Isso não se ajusta bem quando existem milhares ou milhões de
fluxos.
– Além disso, eles mantém o estado interno por fluxo nos roteadores.
– Finalmente, o RSVP (e assemelhados) possui uma implementação
complexa, além de exigir trocas complexas entre roteadores a fim de
configurar os fluxos.
 O IETF criou uma abordagem mais simples para oferecer
qualidade de serviço, que não requer configuração
antecipada e que não envolve toda a rota do fluxo.
– Qualidade de serviço baseada na classe.
– O IETF padronizou uma arquitetura baseada para ela, que é
chamada de arquitetura de serviços diferenciados (RFC 2474 e
2475).
13Gustavo S. Pavani

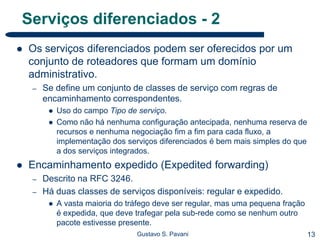

Serviços diferenciados - 2
 Os serviços diferenciados podem ser oferecidos por um
conjunto de roteadores que formam um domínio
administrativo.
– Se define um conjunto de classes de serviço com regras de
encaminhamento correspondentes.
 Uso do campo Tipo de serviço.
 Como não há nenhuma configuração antecipada, nenhuma reserva de
recursos e nenhuma negociação fim a fim para cada fluxo, a
implementação dos serviços diferenciados é bem mais simples do que
a dos serviços integrados.
 Encaminhamento expedido (Expedited forwarding)
– Descrito na RFC 3246.
– Há duas classes de serviços disponíveis: regular e expedido.
 A vasta maioria do tráfego deve ser regular, mas uma pequena fração
é expedida, que deve trafegar pela sub-rede como se nenhum outro
pacote estivesse presente.
14Gustavo S. Pavani
Serviços diferenciados - 3
– Um modo de implementar essa estratégia é programar os roteadores
para terem duas filas de saída para cada linha de saída: uma para
pacotes regulares e outra para pacotes expedidos.
 Quando um pacote chega, ele é enfileirado conforme seu tipo.
 Deve-se fornecer mais largura de banda a fila dos pacotes expedidos do
que a quantidade de pacotes expedidos que trafegam na rede em
relação aos pacotes regulares, para se obter um baixo retardo, mesmo
que a sub-rede estiver sob uma carga de tráfego pesada.
15Gustavo S. Pavani

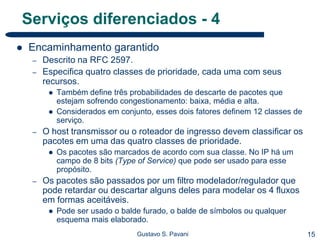

Serviços diferenciados - 4
 Encaminhamento garantido
– Descrito na RFC 2597.
– Especifica quatro classes de prioridade, cada uma com seus
recursos.
 Também define três probabilidades de descarte de pacotes que
estejam sofrendo congestionamento: baixa, média e alta.
 Considerados em conjunto, esses dois fatores definem 12 classes de
serviço.
– O host transmissor ou o roteador de ingresso devem classificar os
pacotes em uma das quatro classes de prioridade.
 Os pacotes são marcados de acordo com sua classe. No IP há um
campo de 8 bits (Type of Service) que pode ser usado para esse
propósito.
– Os pacotes são passados por um filtro modelador/regulador que
pode retardar ou descartar alguns deles para modelar os 4 fluxos
em formas aceitáveis.
 Pode ser usado o balde furado, o balde de símbolos ou qualquer
esquema mais elaborado.
16Gustavo S. Pavani

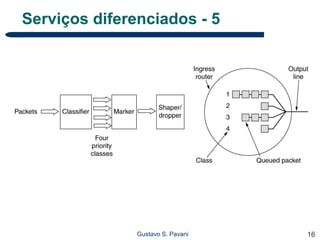

Serviços diferenciados - 5
17Gustavo S. Pavani

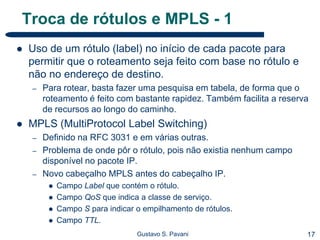

Troca de rótulos e MPLS - 1
 Uso de um rótulo (label) no início de cada pacote para
permitir que o roteamento seja feito com base no rótulo e
não no endereço de destino.
– Para rotear, basta fazer uma pesquisa em tabela, de forma que o
roteamento é feito com bastante rapidez. Também facilita a reserva
de recursos ao longo do caminho.
 MPLS (MultiProtocol Label Switching)
– Definido na RFC 3031 e em várias outras.
– Problema de onde pôr o rótulo, pois não existia nenhum campo
disponível no pacote IP.
– Novo cabeçalho MPLS antes do cabeçalho IP.
 Campo Label que contém o rótulo.
 Campo QoS que indica a classe de serviço.
 Campo S para indicar o empilhamento de rótulos.
 Campo TTL.
18Gustavo S. Pavani
Troca de rótulos e MPLS - 2
– O cabeçalho do MPLS não faz parte nem do pacote da camada de
rede nem do quadro da camada de enlace de dados.
 Independente dessas camadas.
– O rótulo é usado como um índice da tabela, que determina a linha
de saída e o novo valor do rótulo.
 Rótulo tem significado local.
19Gustavo S. Pavani

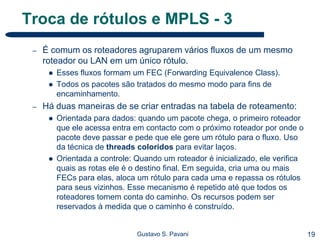

Troca de rótulos e MPLS - 3
– É comum os roteadores agruparem vários fluxos de um mesmo
roteador ou LAN em um único rótulo.
 Esses fluxos formam um FEC (Forwarding Equivalence Class).
 Todos os pacotes são tratados do mesmo modo para fins de
encaminhamento.
– Há duas maneiras de se criar entradas na tabela de roteamento:
 Orientada para dados: quando um pacote chega, o primeiro roteador
que ele acessa entra em contacto com o próximo roteador por onde o
pacote deve passar e pede que ele gere um rótulo para o fluxo. Uso
da técnica de threads coloridos para evitar laços.
 Orientada a controle: Quando um roteador é inicializado, ele verifica
quais as rotas ele é o destino final. Em seguida, cria uma ou mais
FECs para elas, aloca um rótulo para cada uma e repassa os rótulos
para seus vizinhos. Esse mecanismo é repetido até que todos os
roteadores tomem conta do caminho. Os recursos podem ser
reservados à medida que o caminho é construído.
20Gustavo S. Pavani

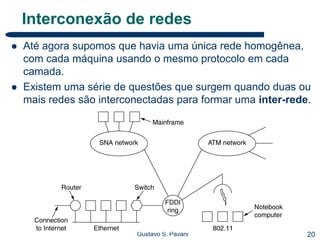

Interconexão de redes
 Até agora supomos que havia uma única rede homogênea,
com cada máquina usando o mesmo protocolo em cada
camada.
 Existem uma série de questões que surgem quando duas ou
mais redes são interconectadas para formar uma inter-rede.
21Gustavo S. Pavani

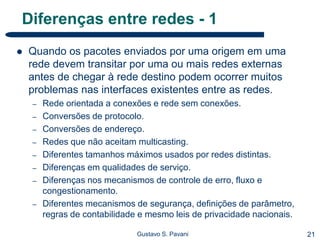

Diferenças entre redes - 1
 Quando os pacotes enviados por uma origem em uma
rede devem transitar por uma ou mais redes externas
antes de chegar à rede destino podem ocorrer muitos
problemas nas interfaces existentes entre as redes.
– Rede orientada a conexões e rede sem conexões.
– Conversões de protocolo.
– Conversões de endereço.
– Redes que não aceitam multicasting.
– Diferentes tamanhos máximos usados por redes distintas.
– Diferenças em qualidades de serviço.
– Diferenças nos mecanismos de controle de erro, fluxo e
congestionamento.
– Diferentes mecanismos de segurança, definições de parâmetro,
regras de contabilidade e mesmo leis de privacidade nacionais.
22Gustavo S. Pavani

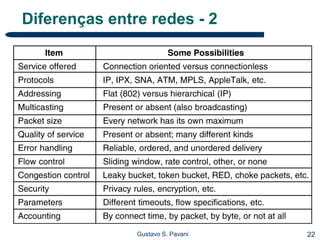

Diferenças entre redes - 2
23Gustavo S. Pavani

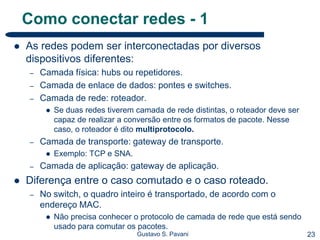

Como conectar redes - 1
 As redes podem ser interconectadas por diversos
dispositivos diferentes:
– Camada física: hubs ou repetidores.
– Camada de enlace de dados: pontes e switches.
– Camada de rede: roteador.
 Se duas redes tiverem camada de rede distintas, o roteador deve ser
capaz de realizar a conversão entre os formatos de pacote. Nesse
caso, o roteador é dito multiprotocolo.
– Camada de transporte: gateway de transporte.
 Exemplo: TCP e SNA.
– Camada de aplicação: gateway de aplicação.
 Diferença entre o caso comutado e o caso roteado.
– No switch, o quadro inteiro é transportado, de acordo com o
endereço MAC.
 Não precisa conhecer o protocolo de camada de rede que está sendo
usado para comutar os pacotes.
24Gustavo S. Pavani
Como conectar redes - 2
– No roteador, o pacote é extraído do quadro e o endereço contido
no pacote é usado com o objetivo de definir para onde enviá-lo.

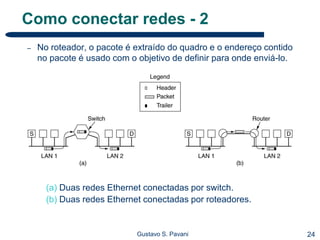

(a) Duas redes Ethernet conectadas por switch.
(b) Duas redes Ethernet conectadas por roteadores.
25Gustavo S. Pavani

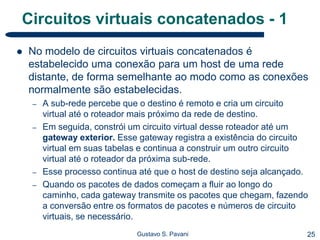

Circuitos virtuais concatenados - 1
 No modelo de circuitos virtuais concatenados é
estabelecido uma conexão para um host de uma rede
distante, de forma semelhante ao modo como as conexões
normalmente são estabelecidas.
– A sub-rede percebe que o destino é remoto e cria um circuito
virtual até o roteador mais próximo da rede de destino.
– Em seguida, constrói um circuito virtual desse roteador até um
gateway exterior. Esse gateway registra a existência do circuito
virtual em suas tabelas e continua a construir um outro circuito
virtual até o roteador da próxima sub-rede.
– Esse processo continua até que o host de destino seja alcançado.
– Quando os pacotes de dados começam a fluir ao longo do
caminho, cada gateway transmite os pacotes que chegam, fazendo
a conversão entre os formatos de pacotes e números de circuito
virtuais, se necessário.
26Gustavo S. Pavani
Circuitos virtuais concatenados - 2
 Sequência de circuitos virtuais entre origem e destino
passando por um ou mais gateways.
– Funciona melhor se todas as redes têm aproximadamente as
mesmas propriedades.
27Gustavo S. Pavani
Interconexão de redes sem conexões
 Esse modelo não exige que todos os pacotes pertencentes
a uma mesma conexão percorram a mesma sequência de
gateways.
– Problemas de conversão de protocolo.
– Problemas de endereçamento. Exemplo: IP e SNA.
– Mas possibilita a interligação de sub-redes que não usam circuitos
virtuais.
28Gustavo S. Pavani

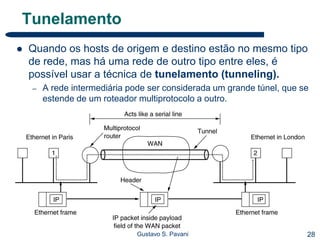

Tunelamento
 Quando os hosts de origem e destino estão no mesmo tipo
de rede, mas há uma rede de outro tipo entre eles, é
possível usar a técnica de tunelamento (tunneling).
– A rede intermediária pode ser considerada um grande túnel, que se
estende de um roteador multiprotocolo a outro.

Aula10

  • 1.
    Tecnologias de Redesde Computadores Gustavo Sousa Pavani Universidade Federal do ABC (UFABC) 2º Quadrimestre - 2016 Aula 10
  • 2.
    2Gustavo S. Pavani Reservade recursos  A capacidade de regular o tráfego implica garantir que todos os pacotes de um mesmo fluxo sigam a mesma rota.  Ao se estabelecer uma rota, é necessário garantir a capacidade necessária de: – Largura de banda; – Espaço de buffer;  Alguns buffers podem ser reservados para um fluxo específico. – Ciclos de CPU.  Retardo pode ser grande, em vista do tempo que o pacote fica enfileirado antes de ser enviado.  Seja a capacidade média de processamento de pacotes por segundo igual a , a taxa média de chegadas de pacotes por segundo igual a  e  =  / .  O retardo médio é dado por    1 11 T
  • 3.
    3Gustavo S. Pavani Controlede admissão - 1  Quando um fluxo é oferecido a um roteador, ele deve determinar se aceita ou rejeita esse fluxo, em função da sua capacidade e da quantidade de compromissos que já assumiu com outros fluxos. – Não é simplesmente questão de comparar os recursos solicitados com a capacidade excedente do roteador.  Dificuldade da aplicação em descrever as necessidades do fluxo.  Algumas aplicações são mais tolerantes que outras na negociação dos recursos necessários ao fluxo. – O conjunto dos parâmetros específicos negociados é chamado de especificação dos fluxos.  Ao longo da rota, cada roteador examina e modifica os parâmetros conforme o necessário. As modificações somente podem reduzir o fluxo.  Quando a especificação chega no destino, os parâmetros podem ser estabelecidos.
  • 4.
    4Gustavo S. Pavani Controlede admissão - 2  Especificação de fluxo, baseada nas RFCs 2210 e 2211.  Mapeamento entre a especificação de fluxo em um conjunto de reserva de recursos é específico da implementação e não é padronizado. – Quanto mais restrita, melhor.
  • 5.
    5Gustavo S. Pavani Roteamentoproporcional  A maioria dos algoritmos de roteamento tenta achar um melhor caminho para cada destino e enviar todo o tráfego para esse destino pelo melhor caminho.  Um abordagem diferente, é dividir o tráfego correspondente a cada destino entre vários caminhos. – Um método simples é dividir o tráfego igualmente ou torná-lo proporcional à capacidade dos enlaces de saída.
  • 6.
    6Gustavo S. Pavani Programaçãode pacotes - 1  Um fluxo pode receber muito mais recursos do que permite sua capacidade e prejudicar todos os outros fluxos, pois um transmissor agressivo pode capturar a maior parte dos roteadores por onde passam seus pacotes. – Para evitar esse problema, foram criados vários algoritmos de programação de pacotes.  Enfileiramento justo. – Os roteadores têm filas separadas para cada linha de saída, uma para cada fluxo.  Quando uma linha fica ociosa, o roteador varre as filas em rodízio, tomando o primeiro pacote da fila seguinte. Desse modo, com n hosts competindo por uma dada linha de saída, cada host chega a enviar um dentre cada n pacotes.  Problema: oferece mais largura de banda para hosts com pacotes grandes do que para hosts que utilizam pacotes pequenos. – Solução: simular um rodízio byte a byte, classificando os pacotes em ordem de término e enviando-os nessa ordem.
  • 7.
    7Gustavo S. Pavani Programaçãode pacotes - 2 – Problema: dá a todos os hosts a mesma prioridade.  Em muitas situações, é necessário dar maior largura de banda a alguns hosts. – Solução: enfileiramento justo ponderado, onde há pesos, de forma que esses hosts possam receber dois ou mais bytes por pulso.  Às vezes, o peso é igual ao número de fluxos que saem de uma máquina, de forma que cada processo recebe uma largura de banda equivalente.
  • 8.
    8Gustavo S. Pavani Serviçosintegrados - 1  IETF definiu uma arquitetura para multimídia de fluxos. – Algoritmos baseados em fluxo ou serviços integrados (RFC 2205 até 2210).  Foca nas aplicações de unidifusão e multidifusão (multicasting).  RSVP – Resource reSerVation Protocol. – Descrito inicialmente na RFC 2205. – É empregado para fazer reservas de recursos.  Permite que vários transmissores enviem dados para vários grupos de receptores. Torna possível que vários receptores individuais mudem livremente de canais. Otimiza o uso da largura de banda ao mesmo tempo que otimiza o desempenho. – Na sua forma mais simples, o protocolo utiliza roteamento por multicasting com árvores de amplitude.  Informações extras transmitidas periodicamente ao grupo a fim de informar aos roteadores ao longo da árvore que devem manter certas estruturas de dados em suas respectivas memórias.
  • 9.
    9Gustavo S. Pavani Serviçosintegrados - 2 – Exemplo: Hosts 1 e 2 são transmissores do multicasting e os hosts 3, 4 e 5 são os receptores do multicasting.  Uso de árvores de multicasting para cada grupo.
  • 10.
    10Gustavo S. Pavani Serviçosintegrados - 3 – Para obter uma melhor recepção e eliminar o congestionamento, qualquer um dos receptores de um grupo pode enviar uma mensagem de reserva pela árvore para o transmissor.  A mensagem é propagada com a utilização do algoritmo de encaminhamento pelo caminho inverso. Em cada hop, o roteador detecta a reserva e guarda a largura de banda necessária. Se não há largura de banda disponível, ele deve reportar a falha.  No momento em que a mensagem retorna à origem, a largura de banda já terá sido reservada ao longo de todo o caminho entre o transmissor e o receptor.
  • 11.
    11Gustavo S. Pavani Serviçosintegrados - 4 – Ao fazer uma reserva, um receptor pode opcionalmente especificar uma ou mais origens a partir das quais deseja receber informações.  Deve especificar se as opções são fixas ou se tem o desejo de manter em aberto a opção de alterar essas opções mais tarde.  Os roteadores utilizam essas informações para otimizar o planejamento da largura de banda.  Por exemplo, dois receptores só são configurados para compartilhar um caminho se ambos concordarem em não alterar as origens posteriormente.  Assim, a largura de banda reservada é desacoplada da opção pela origem. Quando um receptor reserva a largura de banda, ele pode alternar para outra origem e manter a parte do caminho que for válida para a nova origem.
  • 12.
    12Gustavo S. Pavani Serviçosdiferenciados - 1  Os serviços integrados têm a desvantagem de exigirem uma configuração antecipada antes de estabelecer um fluxo. – Isso não se ajusta bem quando existem milhares ou milhões de fluxos. – Além disso, eles mantém o estado interno por fluxo nos roteadores. – Finalmente, o RSVP (e assemelhados) possui uma implementação complexa, além de exigir trocas complexas entre roteadores a fim de configurar os fluxos.  O IETF criou uma abordagem mais simples para oferecer qualidade de serviço, que não requer configuração antecipada e que não envolve toda a rota do fluxo. – Qualidade de serviço baseada na classe. – O IETF padronizou uma arquitetura baseada para ela, que é chamada de arquitetura de serviços diferenciados (RFC 2474 e 2475).
  • 13.
    13Gustavo S. Pavani Serviçosdiferenciados - 2  Os serviços diferenciados podem ser oferecidos por um conjunto de roteadores que formam um domínio administrativo. – Se define um conjunto de classes de serviço com regras de encaminhamento correspondentes.  Uso do campo Tipo de serviço.  Como não há nenhuma configuração antecipada, nenhuma reserva de recursos e nenhuma negociação fim a fim para cada fluxo, a implementação dos serviços diferenciados é bem mais simples do que a dos serviços integrados.  Encaminhamento expedido (Expedited forwarding) – Descrito na RFC 3246. – Há duas classes de serviços disponíveis: regular e expedido.  A vasta maioria do tráfego deve ser regular, mas uma pequena fração é expedida, que deve trafegar pela sub-rede como se nenhum outro pacote estivesse presente.
  • 14.
    14Gustavo S. Pavani Serviçosdiferenciados - 3 – Um modo de implementar essa estratégia é programar os roteadores para terem duas filas de saída para cada linha de saída: uma para pacotes regulares e outra para pacotes expedidos.  Quando um pacote chega, ele é enfileirado conforme seu tipo.  Deve-se fornecer mais largura de banda a fila dos pacotes expedidos do que a quantidade de pacotes expedidos que trafegam na rede em relação aos pacotes regulares, para se obter um baixo retardo, mesmo que a sub-rede estiver sob uma carga de tráfego pesada.
  • 15.
    15Gustavo S. Pavani Serviçosdiferenciados - 4  Encaminhamento garantido – Descrito na RFC 2597. – Especifica quatro classes de prioridade, cada uma com seus recursos.  Também define três probabilidades de descarte de pacotes que estejam sofrendo congestionamento: baixa, média e alta.  Considerados em conjunto, esses dois fatores definem 12 classes de serviço. – O host transmissor ou o roteador de ingresso devem classificar os pacotes em uma das quatro classes de prioridade.  Os pacotes são marcados de acordo com sua classe. No IP há um campo de 8 bits (Type of Service) que pode ser usado para esse propósito. – Os pacotes são passados por um filtro modelador/regulador que pode retardar ou descartar alguns deles para modelar os 4 fluxos em formas aceitáveis.  Pode ser usado o balde furado, o balde de símbolos ou qualquer esquema mais elaborado.
  • 16.
  • 17.
    17Gustavo S. Pavani Trocade rótulos e MPLS - 1  Uso de um rótulo (label) no início de cada pacote para permitir que o roteamento seja feito com base no rótulo e não no endereço de destino. – Para rotear, basta fazer uma pesquisa em tabela, de forma que o roteamento é feito com bastante rapidez. Também facilita a reserva de recursos ao longo do caminho.  MPLS (MultiProtocol Label Switching) – Definido na RFC 3031 e em várias outras. – Problema de onde pôr o rótulo, pois não existia nenhum campo disponível no pacote IP. – Novo cabeçalho MPLS antes do cabeçalho IP.  Campo Label que contém o rótulo.  Campo QoS que indica a classe de serviço.  Campo S para indicar o empilhamento de rótulos.  Campo TTL.
  • 18.
    18Gustavo S. Pavani Trocade rótulos e MPLS - 2 – O cabeçalho do MPLS não faz parte nem do pacote da camada de rede nem do quadro da camada de enlace de dados.  Independente dessas camadas. – O rótulo é usado como um índice da tabela, que determina a linha de saída e o novo valor do rótulo.  Rótulo tem significado local.
  • 19.
    19Gustavo S. Pavani Trocade rótulos e MPLS - 3 – É comum os roteadores agruparem vários fluxos de um mesmo roteador ou LAN em um único rótulo.  Esses fluxos formam um FEC (Forwarding Equivalence Class).  Todos os pacotes são tratados do mesmo modo para fins de encaminhamento. – Há duas maneiras de se criar entradas na tabela de roteamento:  Orientada para dados: quando um pacote chega, o primeiro roteador que ele acessa entra em contacto com o próximo roteador por onde o pacote deve passar e pede que ele gere um rótulo para o fluxo. Uso da técnica de threads coloridos para evitar laços.  Orientada a controle: Quando um roteador é inicializado, ele verifica quais as rotas ele é o destino final. Em seguida, cria uma ou mais FECs para elas, aloca um rótulo para cada uma e repassa os rótulos para seus vizinhos. Esse mecanismo é repetido até que todos os roteadores tomem conta do caminho. Os recursos podem ser reservados à medida que o caminho é construído.
  • 20.
    20Gustavo S. Pavani Interconexãode redes  Até agora supomos que havia uma única rede homogênea, com cada máquina usando o mesmo protocolo em cada camada.  Existem uma série de questões que surgem quando duas ou mais redes são interconectadas para formar uma inter-rede.
  • 21.
    21Gustavo S. Pavani Diferençasentre redes - 1  Quando os pacotes enviados por uma origem em uma rede devem transitar por uma ou mais redes externas antes de chegar à rede destino podem ocorrer muitos problemas nas interfaces existentes entre as redes. – Rede orientada a conexões e rede sem conexões. – Conversões de protocolo. – Conversões de endereço. – Redes que não aceitam multicasting. – Diferentes tamanhos máximos usados por redes distintas. – Diferenças em qualidades de serviço. – Diferenças nos mecanismos de controle de erro, fluxo e congestionamento. – Diferentes mecanismos de segurança, definições de parâmetro, regras de contabilidade e mesmo leis de privacidade nacionais.
  • 22.
  • 23.
    23Gustavo S. Pavani Comoconectar redes - 1  As redes podem ser interconectadas por diversos dispositivos diferentes: – Camada física: hubs ou repetidores. – Camada de enlace de dados: pontes e switches. – Camada de rede: roteador.  Se duas redes tiverem camada de rede distintas, o roteador deve ser capaz de realizar a conversão entre os formatos de pacote. Nesse caso, o roteador é dito multiprotocolo. – Camada de transporte: gateway de transporte.  Exemplo: TCP e SNA. – Camada de aplicação: gateway de aplicação.  Diferença entre o caso comutado e o caso roteado. – No switch, o quadro inteiro é transportado, de acordo com o endereço MAC.  Não precisa conhecer o protocolo de camada de rede que está sendo usado para comutar os pacotes.
  • 24.
    24Gustavo S. Pavani Comoconectar redes - 2 – No roteador, o pacote é extraído do quadro e o endereço contido no pacote é usado com o objetivo de definir para onde enviá-lo. (a) Duas redes Ethernet conectadas por switch. (b) Duas redes Ethernet conectadas por roteadores.
  • 25.
    25Gustavo S. Pavani Circuitosvirtuais concatenados - 1  No modelo de circuitos virtuais concatenados é estabelecido uma conexão para um host de uma rede distante, de forma semelhante ao modo como as conexões normalmente são estabelecidas. – A sub-rede percebe que o destino é remoto e cria um circuito virtual até o roteador mais próximo da rede de destino. – Em seguida, constrói um circuito virtual desse roteador até um gateway exterior. Esse gateway registra a existência do circuito virtual em suas tabelas e continua a construir um outro circuito virtual até o roteador da próxima sub-rede. – Esse processo continua até que o host de destino seja alcançado. – Quando os pacotes de dados começam a fluir ao longo do caminho, cada gateway transmite os pacotes que chegam, fazendo a conversão entre os formatos de pacotes e números de circuito virtuais, se necessário.
  • 26.
    26Gustavo S. Pavani Circuitosvirtuais concatenados - 2  Sequência de circuitos virtuais entre origem e destino passando por um ou mais gateways. – Funciona melhor se todas as redes têm aproximadamente as mesmas propriedades.
  • 27.
    27Gustavo S. Pavani Interconexãode redes sem conexões  Esse modelo não exige que todos os pacotes pertencentes a uma mesma conexão percorram a mesma sequência de gateways. – Problemas de conversão de protocolo. – Problemas de endereçamento. Exemplo: IP e SNA. – Mas possibilita a interligação de sub-redes que não usam circuitos virtuais.
  • 28.
    28Gustavo S. Pavani Tunelamento Quando os hosts de origem e destino estão no mesmo tipo de rede, mas há uma rede de outro tipo entre eles, é possível usar a técnica de tunelamento (tunneling). – A rede intermediária pode ser considerada um grande túnel, que se estende de um roteador multiprotocolo a outro.
