OpenGL é uma linguagem de programação gráfica de baixo nível destinada a gráficos interativos em 2D e 3D, funcionando como uma interface para hardware gráfico. O OpenGL utiliza variáveis de estado para aplicar propriedades de visualização em comandos de desenho e suporta primitivas como pontos, linhas e polígonos, além de comandos específicos para configurar janelas e cores. O documento também cobre a criação de uma janela e o desenho de uma caixa simples utilizando comandos OpenGL.

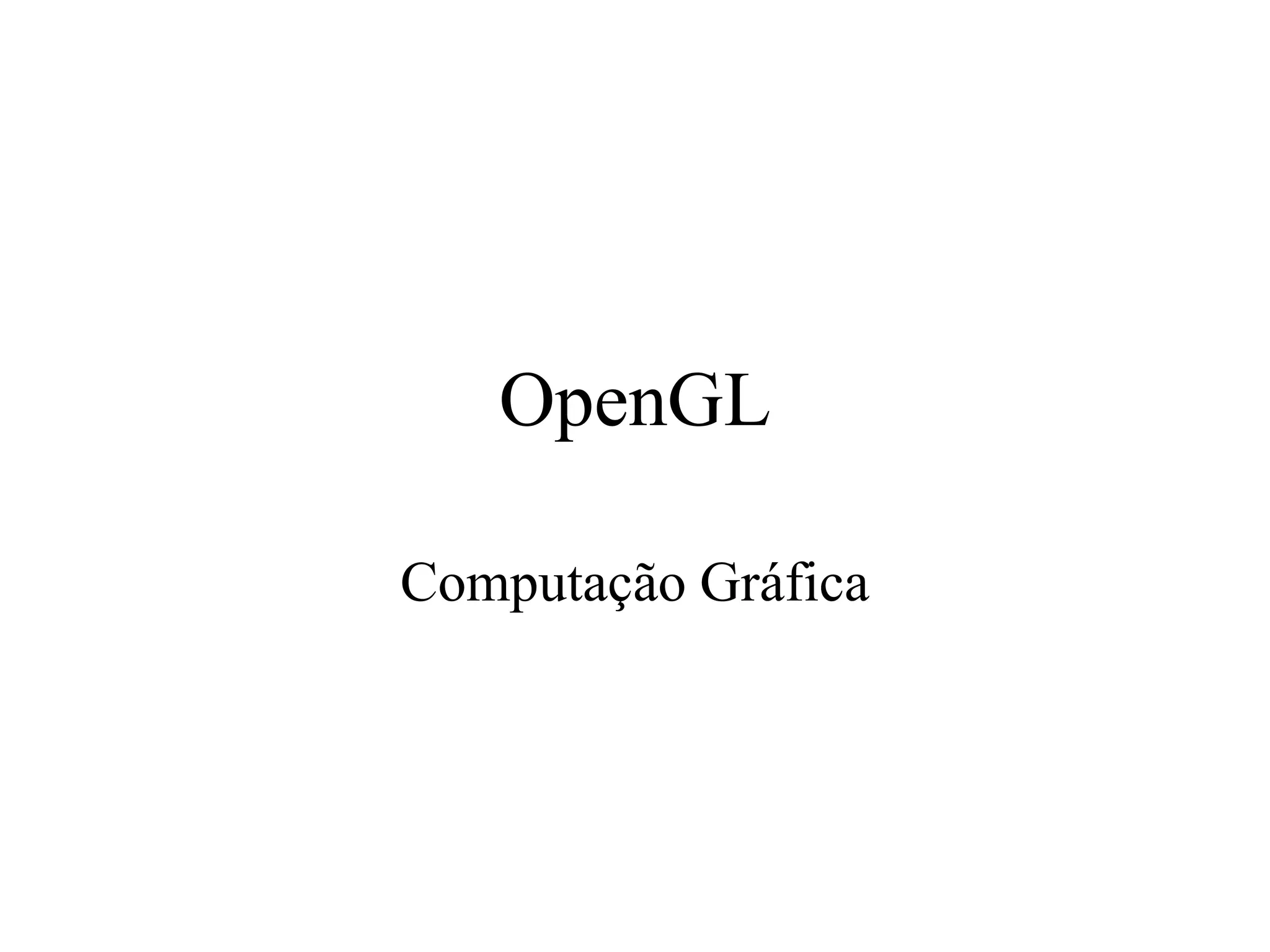

1. OpenGL
Computação Gráfica

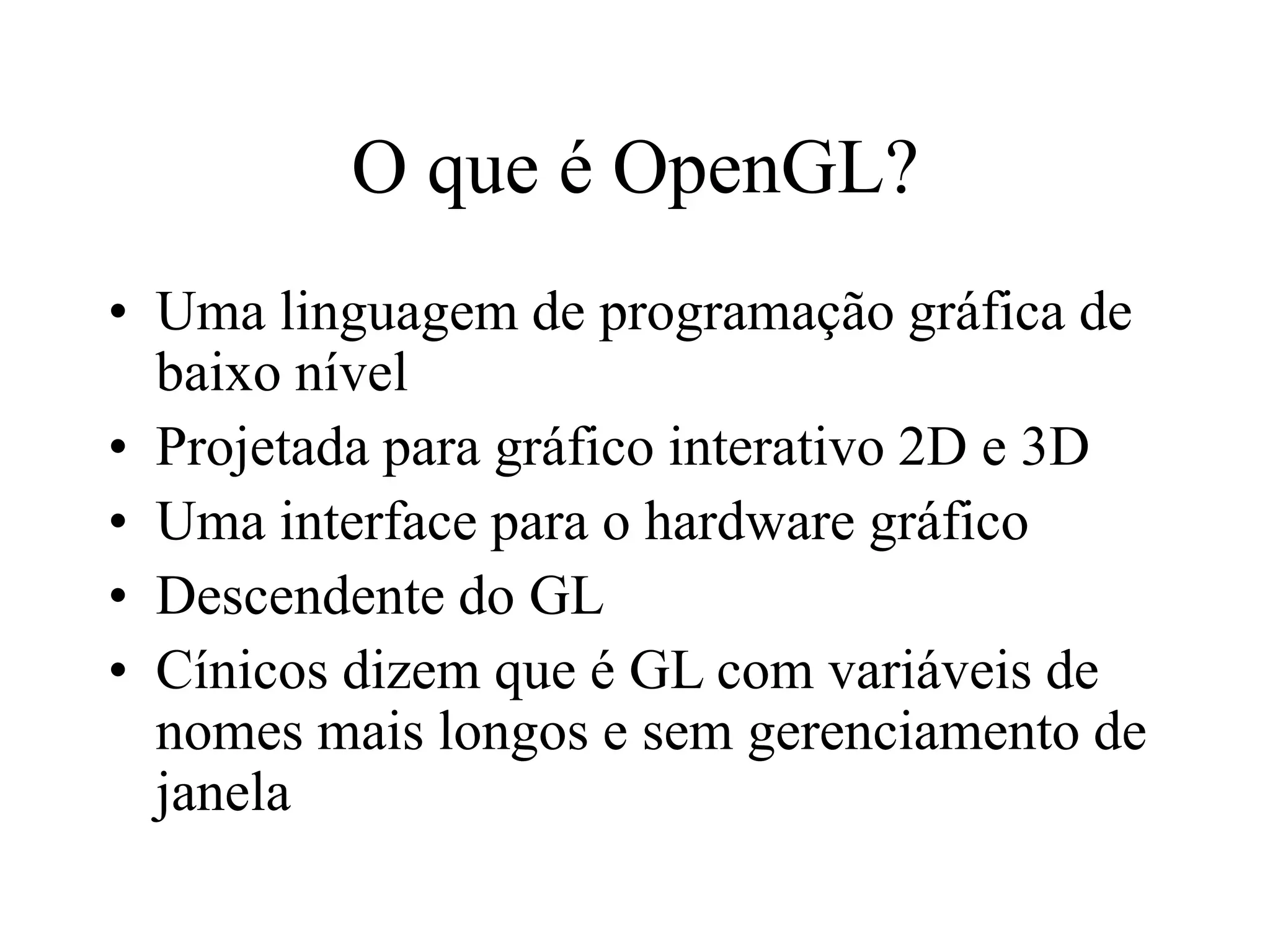

2. O que é OpenGL?
• Uma linguagem de programação gráfica de
baixo nível
• Projetada para gráfico interativo 2D e 3D
• Uma interface para o hardware gráfico
• Descendente do GL
• Cínicos dizem que é GL com variáveis de
nomes mais longos e sem gerenciamento de
janela

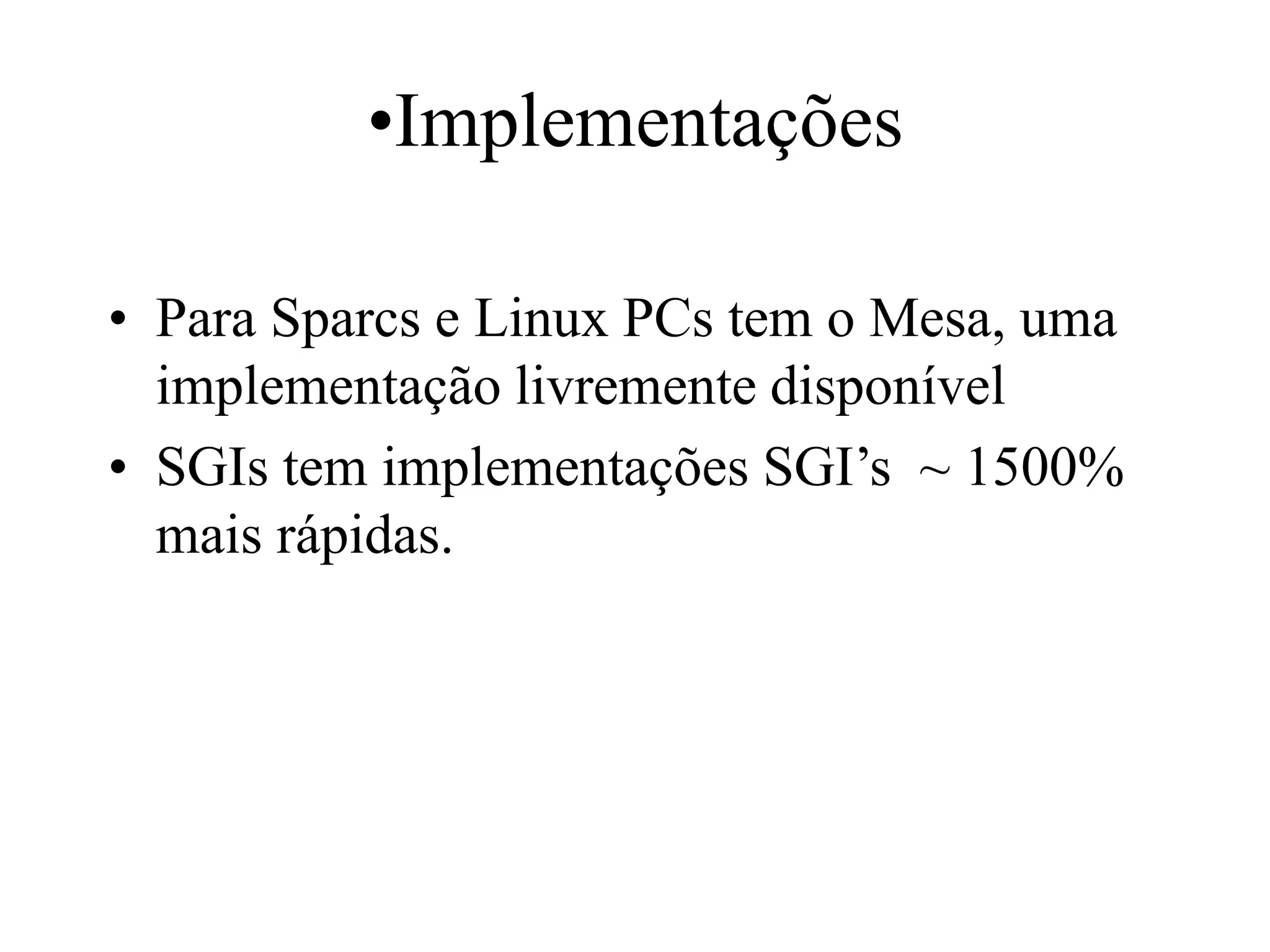

3. •Implementações
• Para Sparcs e Linux PCs tem o Mesa, uma
implementação livremente disponível
• SGIs tem implementações SGI’s ~ 1500%
mais rápidas.

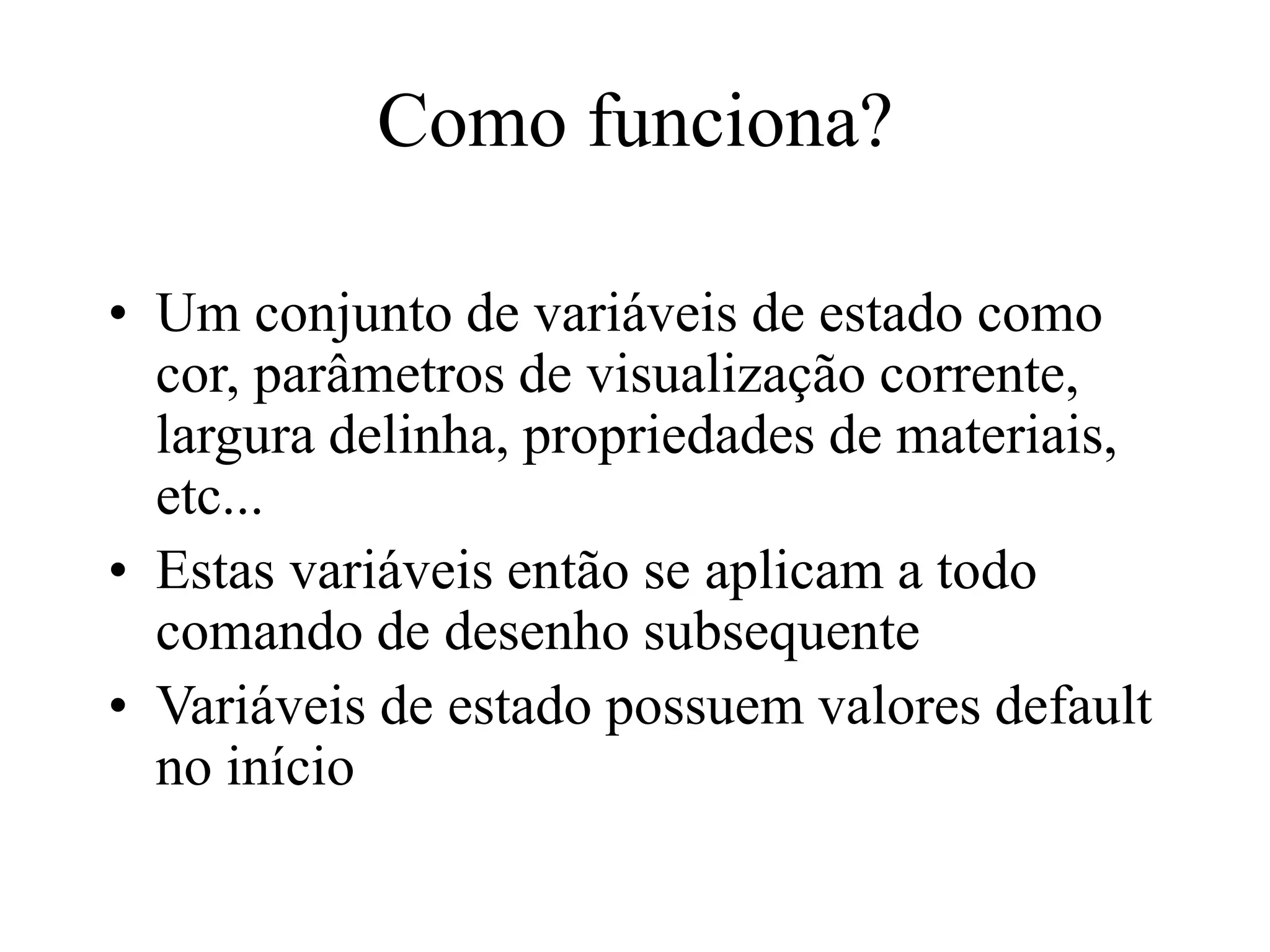

4. Como funciona?
• Um conjunto de variáveis de estado como
cor, parâmetros de visualização corrente,
largura delinha, propriedades de materiais,
etc...
• Estas variáveis então se aplicam a todo
comando de desenho subsequente
• Variáveis de estado possuem valores default
no início

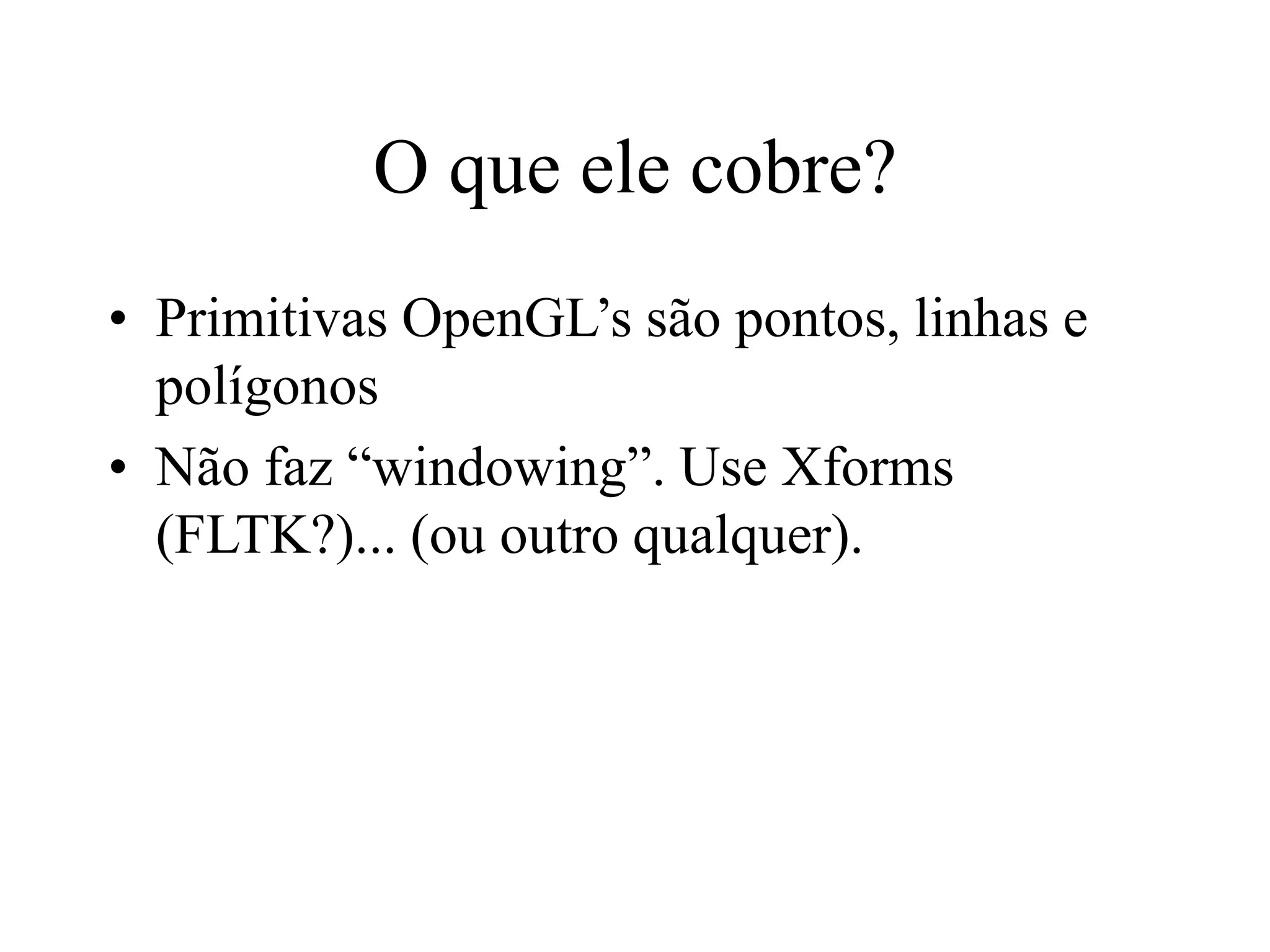

5. O que ele cobre?
• Primitivas OpenGL’s são pontos, linhas e
polígonos
• Não faz “windowing”. Use Xforms
(FLTK?)... (ou outro qualquer).

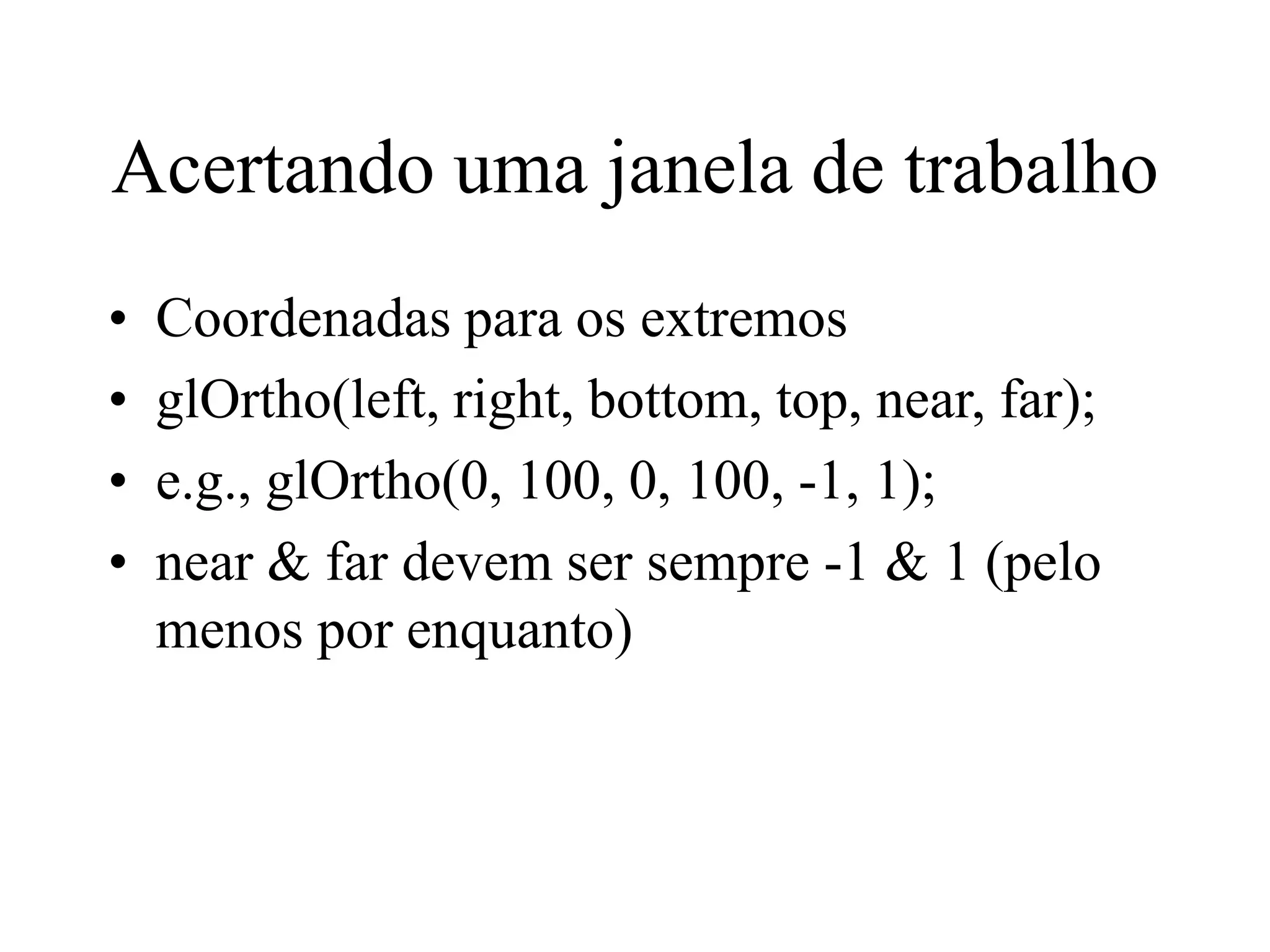

6. Acertando uma janela de trabalho
• Coordenadas para os extremos
• glOrtho(left, right, bottom, top, near, far);
• e.g., glOrtho(0, 100, 0, 100, -1, 1);
• near & far devem ser sempre -1 & 1 (pelo
menos por enquanto)

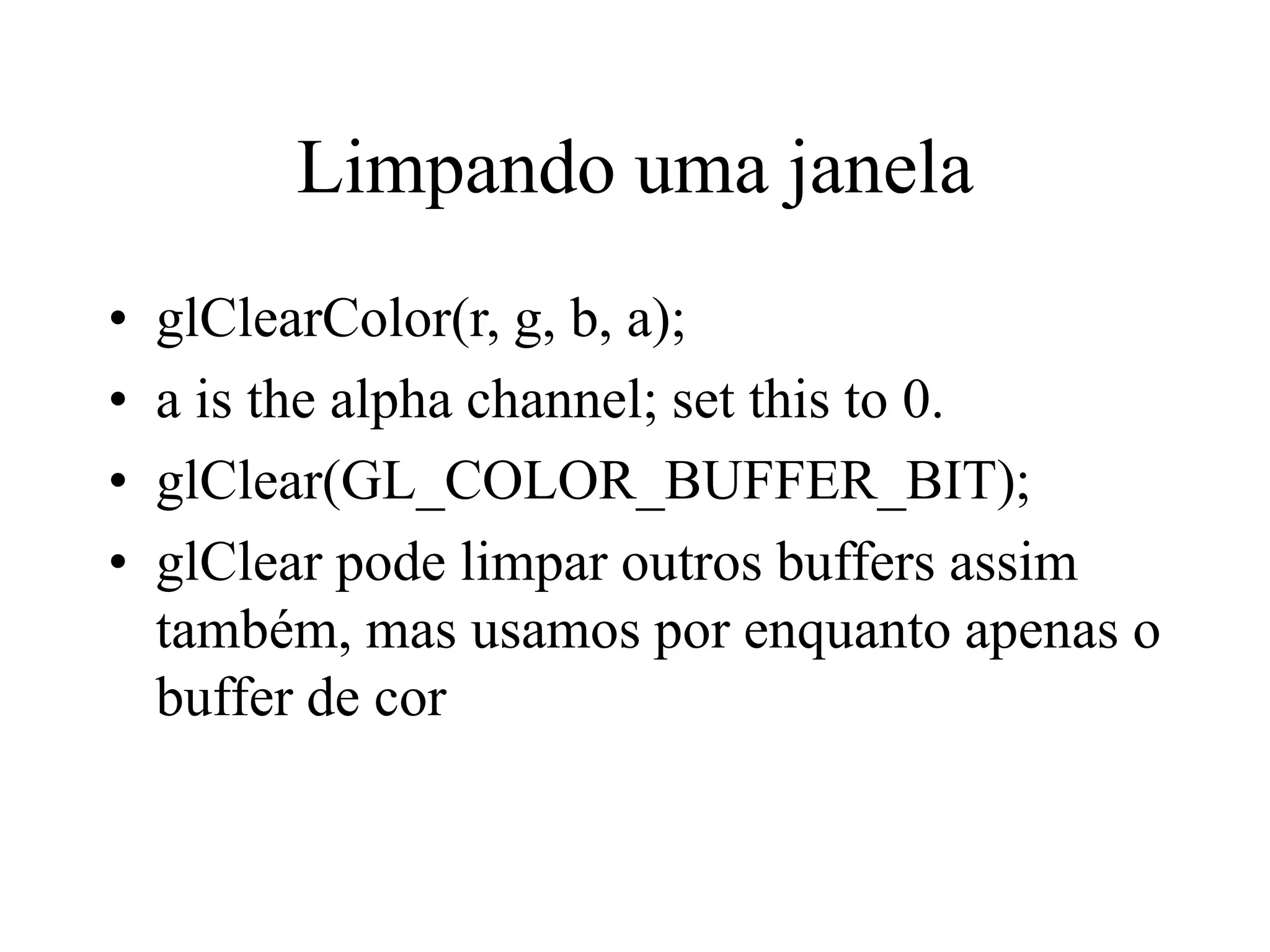

7. Limpando uma janela
• glClearColor(r, g, b, a);
• a is the alpha channel; set this to 0.
• glClear(GL_COLOR_BUFFER_BIT);
• glClear pode limpar outros buffers assim
também, mas usamos por enquanto apenas o
buffer de cor

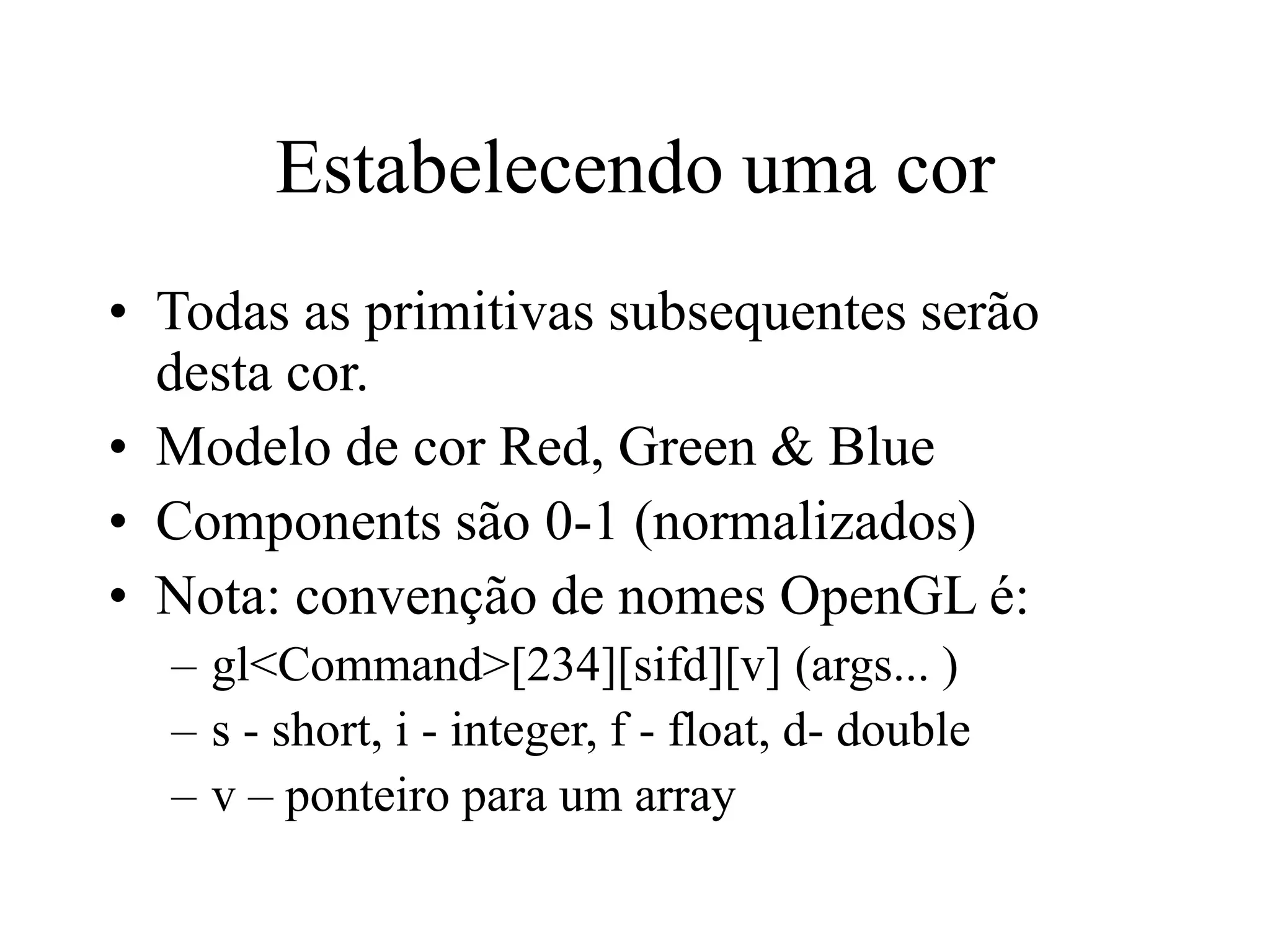

8. Estabelecendo uma cor
• Todas as primitivas subsequentes serão
desta cor.
• Modelo de cor Red, Green & Blue
• Components são 0-1 (normalizados)
• Nota: convenção de nomes OpenGL é:
– gl<Command>[234][sifd][v] (args... )
– s - short, i - integer, f - float, d- double
– v – ponteiro para um array

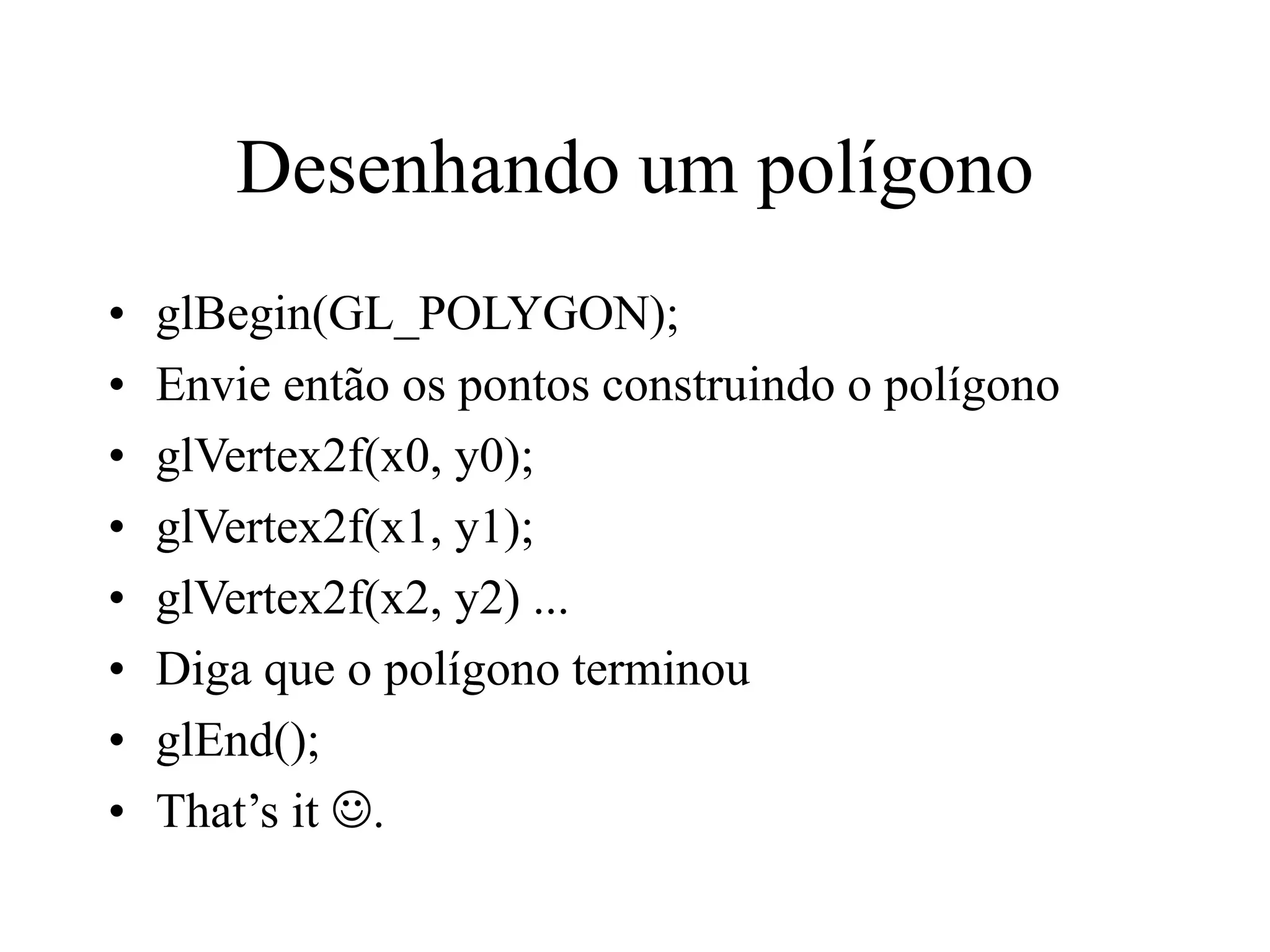

9. Desenhando um polígono
• glBegin(GL_POLYGON);
• Envie então os pontos construindo o polígono
• glVertex2f(x0, y0);
• glVertex2f(x1, y1);
• glVertex2f(x2, y2) ...
• Diga que o polígono terminou
• glEnd();
• That’s it .

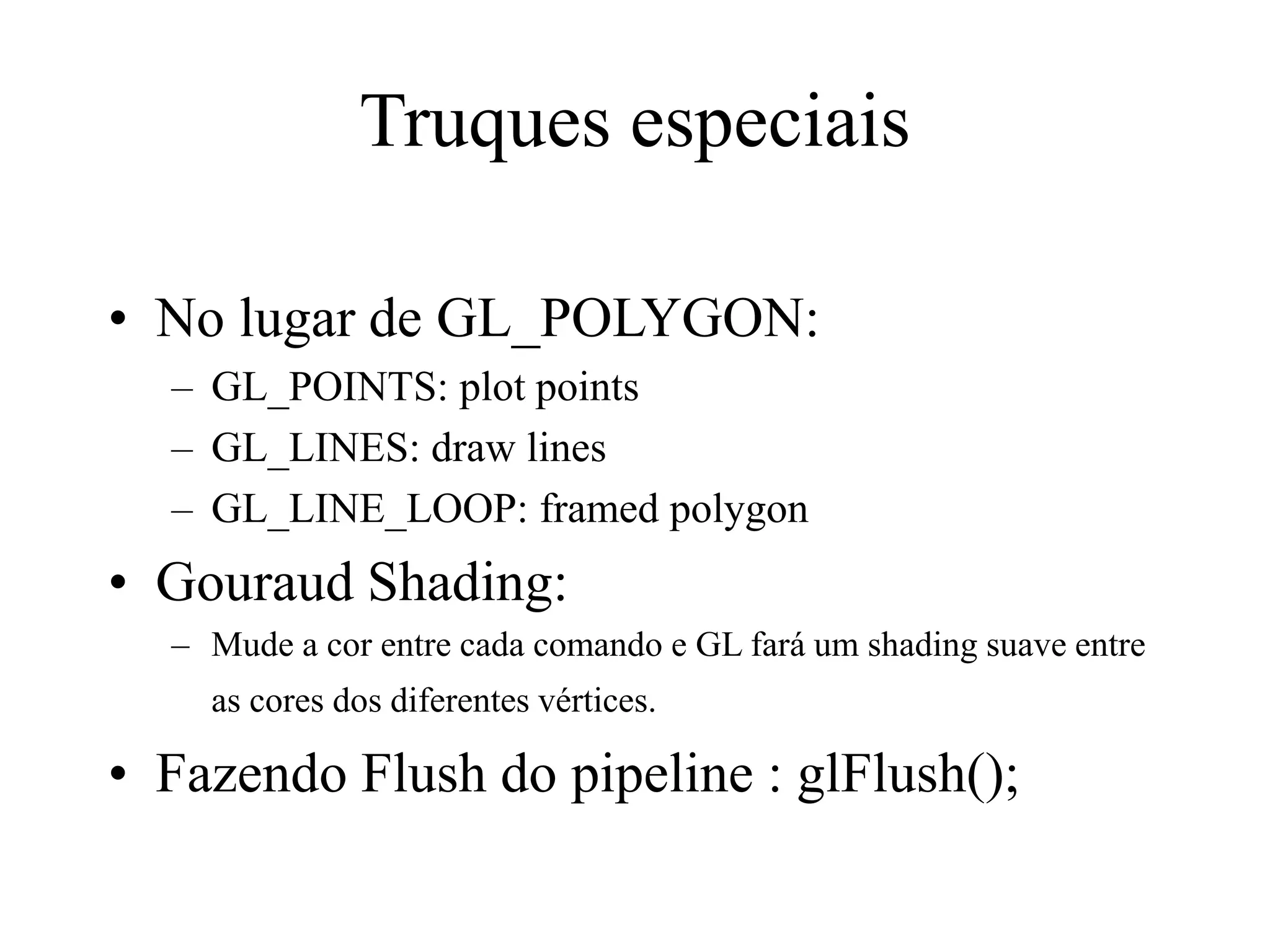

10. Truques especiais
• No lugar de GL_POLYGON:
– GL_POINTS: plot points
– GL_LINES: draw lines
– GL_LINE_LOOP: framed polygon
• Gouraud Shading:
– Mude a cor entre cada comando e GL fará um shading suave entre
as cores dos diferentes vértices.
• Fazendo Flush do pipeline : glFlush();

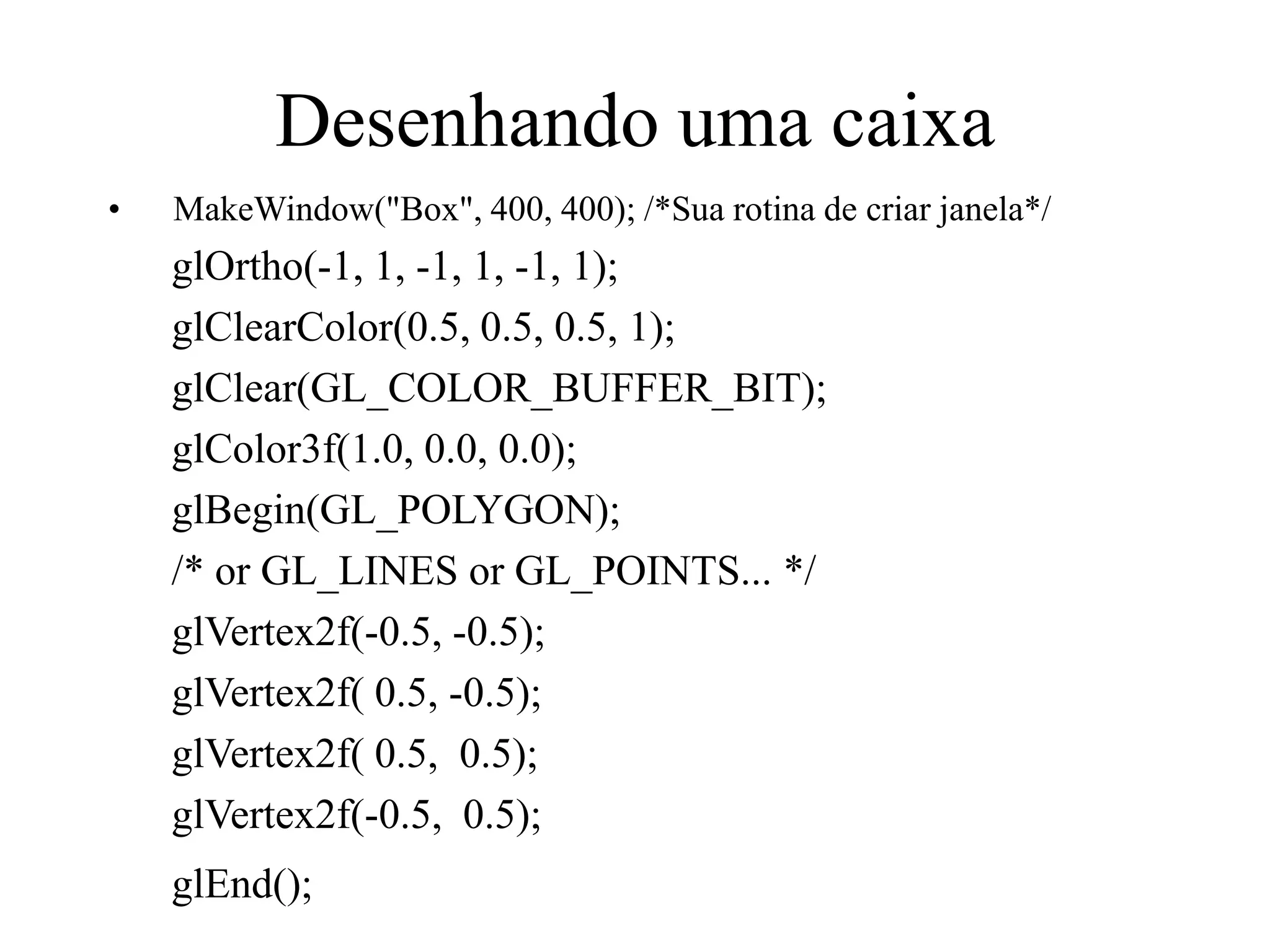

11. Desenhando uma caixa
• MakeWindow("Box", 400, 400); /*Sua rotina de criar janela*/
glOrtho(-1, 1, -1, 1, -1, 1);
glClearColor(0.5, 0.5, 0.5, 1);
glClear(GL_COLOR_BUFFER_BIT);
glColor3f(1.0, 0.0, 0.0);
glBegin(GL_POLYGON);
/* or GL_LINES or GL_POINTS... */
glVertex2f(-0.5, -0.5);
glVertex2f( 0.5, -0.5);
glVertex2f( 0.5, 0.5);
glVertex2f(-0.5, 0.5);
glEnd();
