Dimensionamento de sapatas corridas.

1. Universidade de Fortaleza (UNIFOR)
Engenharia Civil
FUNDAÇÕES
Profa.: Sarah Denise Vasconcelos
DIMENSIONAMENTO DE SAPATAS
CORRIDAS
Parte 3

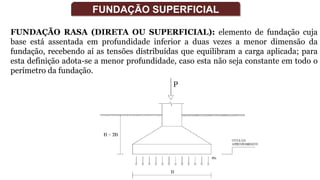

2. FUNDAÇÃO RASA (DIRETA OU SUPERFICIAL): elemento de fundação cuja
base está assentada em profundidade inferior a duas vezes a menor dimensão da
fundação, recebendo aí as tensões distribuídas que equilibram a carga aplicada; para
esta definição adota-se a menor profundidade, caso esta não seja constante em todo o
perímetro da fundação.
FUNDAÇÃO SUPERFICIAL

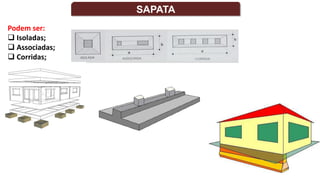

3. SAPATA
Podem ser:
 Isoladas;
 Associadas;
 Corridas;

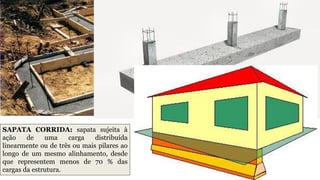

4. SAPATA CORRIDA: sapata sujeita à
ação de uma carga distribuída
linearmente ou de três ou mais pilares ao
longo de um mesmo alinhamento, desde
que representem menos de 70 % das
cargas da estrutura.

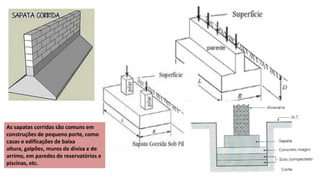

5. As sapatas corridas são comuns em
construções de pequeno porte, como
casas e edificações de baixa
altura, galpões, muros de divisa e de
arrimo, em paredes de reservatórios e
piscinas, etc.

6. SAPATA CORRIDA

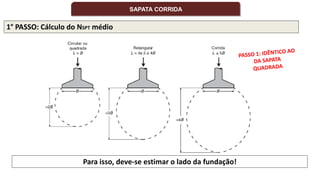

1° PASSO: Cálculo do NSPT médio
Para isso, deve-se estimar o lado da fundação!

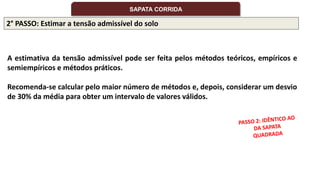

7. 2° PASSO: Estimar a tensão admissível do solo
A estimativa da tensão admissível pode ser feita pelos métodos teóricos, empíricos e
semiempíricos e métodos práticos.
Recomenda-se calcular pelo maior número de métodos e, depois, considerar um desvio
de 30% da média para obter um intervalo de valores válidos.
SAPATA CORRIDA

8. 3° PASSO: Calcular área da base/ dimensões
𝜎𝑎𝑑𝑚 =
𝐹
𝑆𝑠𝑎𝑝
A sapata corrida é um tipo de fundação usada para suportar cargas oriundas de
elementos contínuos, que contam com cargas distribuídas linearmente, tais como
muros, paredes e outros elementos alongados. A carga geralmente é geralmente
fornecida por metro e considera o peso próprio da alvenaria, forro, telhado e sapata
𝑆𝑠𝑎𝑝 = 𝑎 𝑥 100 𝑐𝑚
SAPATA CORRIDA

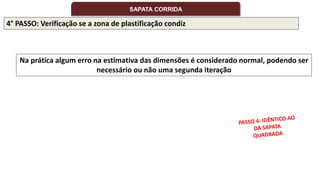

9. 4° PASSO: Verificação se a zona de plastificação condiz
Na prática algum erro na estimativa das dimensões é considerado normal, podendo ser
necessário ou não uma segunda iteração
SAPATA CORRIDA

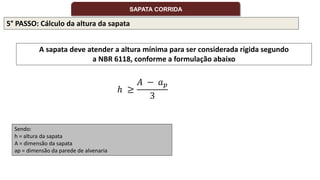

10. 5° PASSO: Cálculo da altura da sapata
A sapata deve atender a altura mínima para ser considerada rígida segundo
a NBR 6118, conforme a formulação abaixo
Sendo:
h = altura da sapata
A = dimensão da sapata
ap = dimensão da parede de alvenaria
ℎ ≥
𝐴 − 𝑎𝑝
3
SAPATA CORRIDA

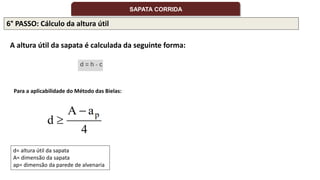

11. 6° PASSO: Cálculo da altura útil
A altura útil da sapata é calculada da seguinte forma:
d= altura útil da sapata
A= dimensão da sapata
ap= dimensão da parede de alvenaria
SAPATA CORRIDA
Para a aplicabilidade do Método das Bielas:

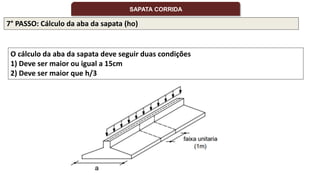

12. 7° PASSO: Cálculo da aba da sapata (ho)
O cálculo da aba da sapata deve seguir duas condições
1) Deve ser maior ou igual a 15cm
2) Deve ser maior que h/3
SAPATA CORRIDA

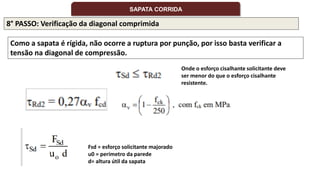

13. 8° PASSO: Verificação da diagonal comprimida
Como a sapata é rígida, não ocorre a ruptura por punção, por isso basta verificar a
tensão na diagonal de compressão.
Onde o esforço cisalhante solicitante deve
ser menor do que o esforço cisalhante
resistente.
Fsd = esforço solicitante majorado
u0 = perímetro da parede
d= altura útil da sapata
SAPATA CORRIDA

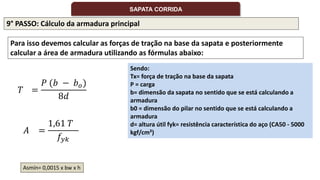

14. 9° PASSO: Cálculo da armadura principal
Para isso devemos calcular as forças de tração na base da sapata e posteriormente
calcular a área de armadura utilizando as fórmulas abaixo:
Sendo:
Tx= força de tração na base da sapata
P = carga
b= dimensão da sapata no sentido que se está calculando a
armadura
b0 = dimensão do pilar no sentido que se está calculando a
armadura
d= altura útil fyk= resistência característica do aço (CA50 - 5000
kgf/cm²)
𝑇 =
𝑃 (𝑏 − 𝑏𝑜)
8𝑑
𝐴 =
1,61 𝑇
𝑓𝑦𝑘
SAPATA CORRIDA
Asmín= 0,0015 x bw x h

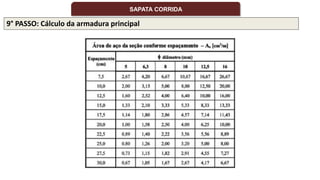

15. 9° PASSO: Cálculo da armadura principal
SAPATA CORRIDA

16. 10° PASSO: Cálculo da armadura de distribuição
SAPATA CORRIDA
Será adota o maior entre os 3 valores!!!
