O documento discute diferentes tipos de contadores binários, incluindo contadores assíncronos crescentes e decrescentes. Contadores assíncronos são constituídos de flip-flops mestre-escravo ligados em cascata, onde a saída de um é o clock do próximo. Contadores assíncronos podem ser usados como divisores de frequência, onde a frequência da saída é dividida por potências de 2 a cada estágio.

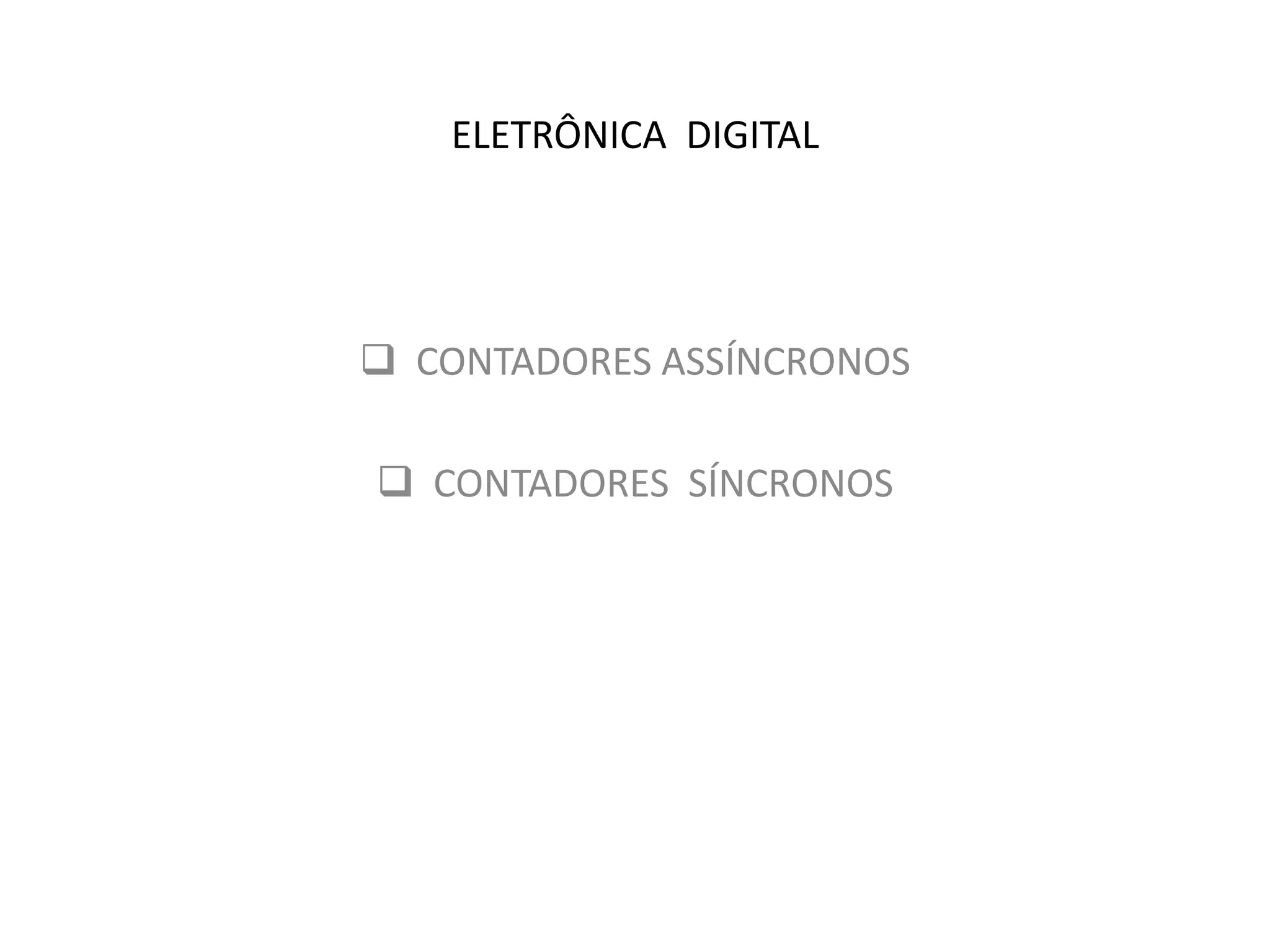

1. ELETRÔNICA DIGITAL
 CONTADORES ASSÍNCRONOS
 CONTADORES SÍNCRONOS

2. CONTADORES BINÁRIOS
 Contadores Assíncronos crescente (up).
 Contadores Assincronos decrescente(down).
 Contadores
Assíncronos
Decrescente ( up/down).
 Contadores Síncronos.
Crescente
e

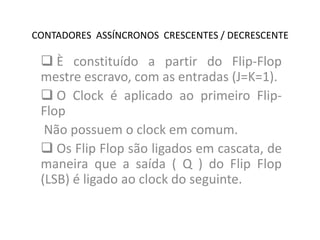

3. CONTADORES ASSÍNCRONOS CRESCENTES / DECRESCENTE
 È constituído a partir do Flip-Flop
mestre escravo, com as entradas (J=K=1).
 O Clock é aplicado ao primeiro FlipFlop
Não possuem o clock em comum.
 Os Flip Flop são ligados em cascata, de
maneira que a saída ( Q ) do Flip Flop
(LSB) é ligado ao clock do seguinte.

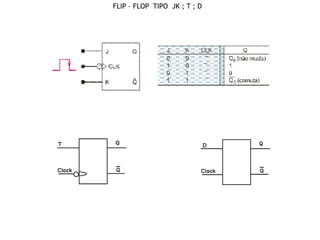

4. FLIP – FLOP TIPO JK ; T ; D

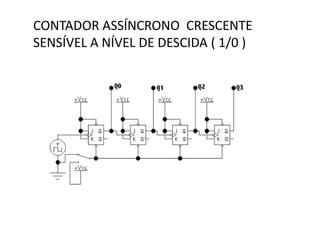

5. CONTADOR ASSÍNCRONO CRESCENTE
SENSÍVEL A NÍVEL DE DESCIDA ( 1/0 )

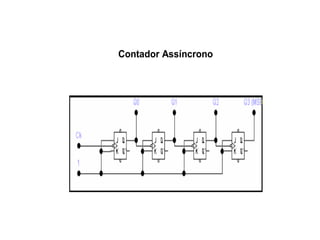

6. Contador Assíncrono
Contador Assíncrono

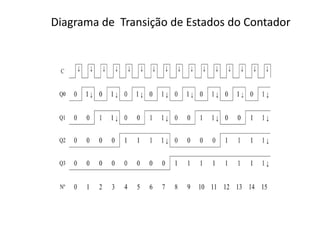

7. Diagrama de Transição de Estados do Contador

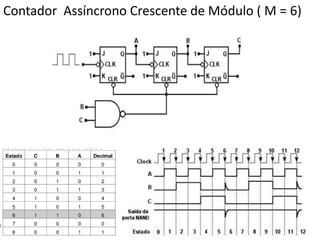

8. Contador Assíncrono Crescente de Módulo ( M = 6)

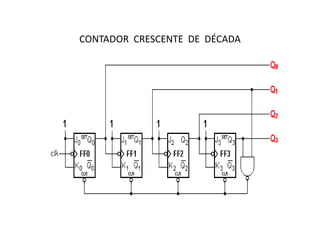

9. CONTADOR CRESCENTE DE DÉCADA

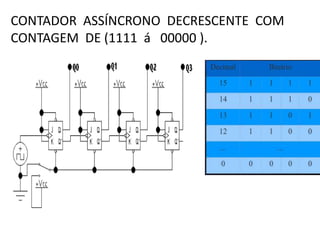

10. CONTADOR ASSÍNCRONO DECRESCENTE COM
CONTAGEM DE (1111 á 00000 ).

11. Diagrama de Transição de Estados para o Contador
Decrescente

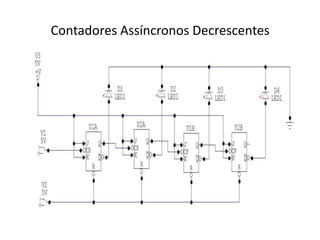

12. Contadores Assíncronos Decrescentes

13. CONTADORES ASSÍNCRONOS COMO DIVISORES DE
FREQUÊNCIA
 A frequencia de (Q0) é metade da frequencia
do clock.
 A frequencia de (Q1) é metade da frequência
de (Q0), e ¼ da frequencia do clock.
 Logo um contador é um divisor de frequencia
do sinal do clock.
 A divisão será por 2n , onde n é o número de
contadores.

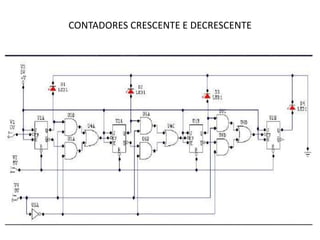

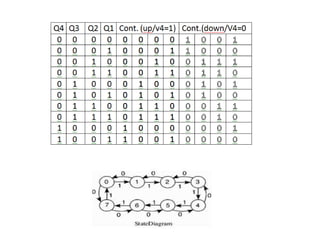

14. CONTADORES CRESCENTE E DECRESCENTE
