Um circuito elétrico é composto por, no mínimo, um gerador, um condutor e uma carga, e para que haja corrente elétrica, o circuito deve estar fechado. Os principais elementos de um circuito incluem resistores, capacitores, geradores, receptores e dispositivos de segurança. A corrente elétrica refere-se ao fluxo ordenado de elétrons livres em um condutor, estabelecendo uma diferença de potencial.

1. CIRCUITO ELÉTRICO
PROFESSORA Ma: Naiara

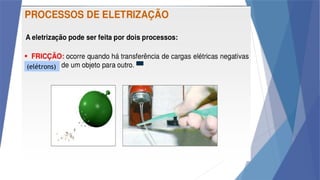

5. (elétrons)

9. Como obter uma corrente elétrica?

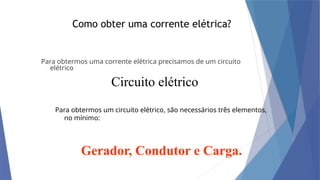

Para obtermos uma corrente elétrica precisamos de um circuito
elétrico
Circuito elétrico
Para obtermos um circuito elétrico, são necessários três elementos,
no mínimo:

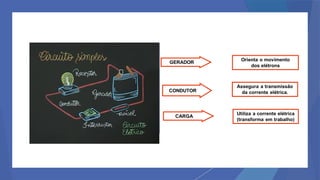

Gerador, Condutor e Carga.

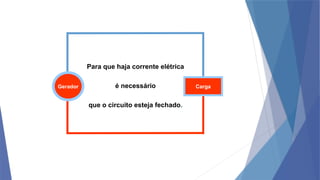

12. Para que haja corrente elétrica
é necessário
que o circuito esteja fechado.
Gerador Carga

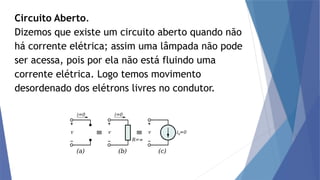

13. Circuito Aberto.
Dizemos que existe um circuito aberto quando não
há corrente elétrica; assim uma lâmpada não pode
ser acessa, pois por ela não está fluindo uma
corrente elétrica. Logo temos movimento
desordenado dos elétrons livres no condutor.

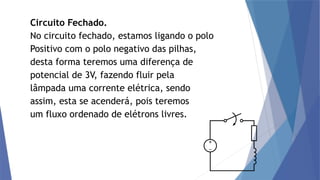

14. Circuito Fechado.
No circuito fechado, estamos ligando o polo
Positivo com o polo negativo das pilhas,
desta forma teremos uma diferença de
potencial de 3V, fazendo fluir pela
lâmpada uma corrente elétrica, sendo
assim, esta se acenderá, pois teremos
um fluxo ordenado de elétrons livres.

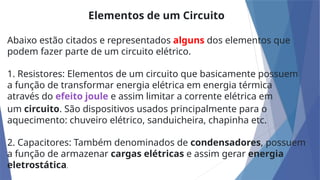

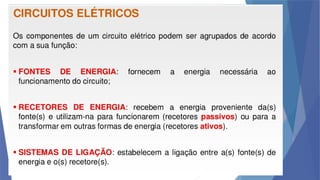

15. Elementos de um Circuito
Abaixo estão citados e representados alguns dos elementos que
podem fazer parte de um circuito elétrico.
1. Resistores: Elementos de um circuito que basicamente possuem
a função de transformar energia elétrica em energia térmica
através do efeito joule e assim limitar a corrente elétrica em
um circuito. São dispositivos usados principalmente para o
aquecimento: chuveiro elétrico, sanduicheira, chapinha etc.
2. Capacitores: Também denominados de condensadores, possuem
a função de armazenar cargas elétricas e assim gerar energia
eletrostática.

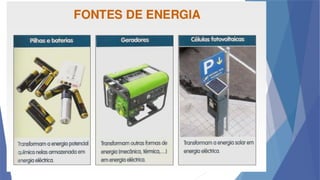

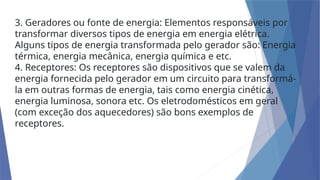

16. 3. Geradores ou fonte de energia: Elementos responsáveis por
transformar diversos tipos de energia em energia elétrica.
Alguns tipos de energia transformada pelo gerador são: Energia
térmica, energia mecânica, energia química e etc.

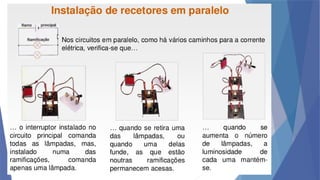

4. Receptores: Os receptores são dispositivos que se valem da
energia fornecida pelo gerador em um circuito para transformá-
la em outras formas de energia, tais como energia cinética,
energia luminosa, sonora etc. Os eletrodomésticos em geral
(com exceção dos aquecedores) são bons exemplos de
receptores.

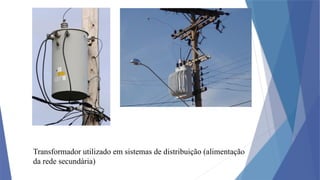

17. Transformador utilizado em sistemas de distribuição (alimentação
da rede secundária)

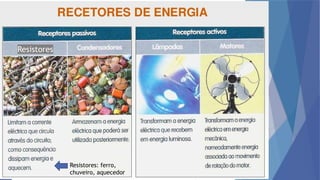

20. Resistores
Resistores: ferro,
chuveiro, aquecedor

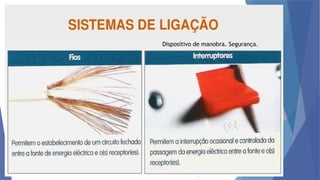

21. Dispositivo de manobra. Segurança.

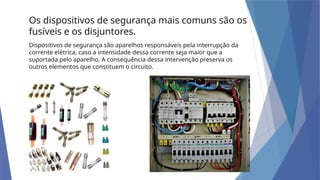

22. Dispositivos de segurança são aparelhos responsáveis pela interrupção da
corrente elétrica, caso a intensidade dessa corrente seja maior que a
suportada pelo aparelho. A consequência dessa intervenção preserva os
outros elementos que constituem o circuito.
Os dispositivos de segurança mais comuns são os
fusíveis e os disjuntores.

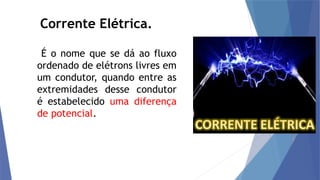

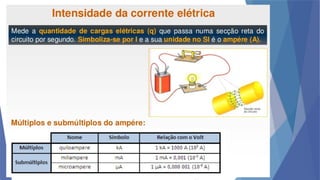

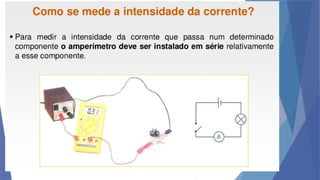

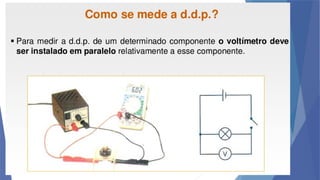

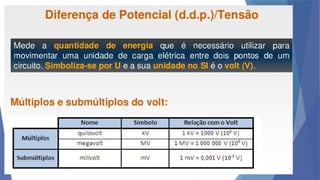

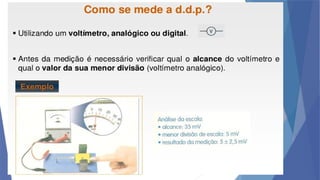

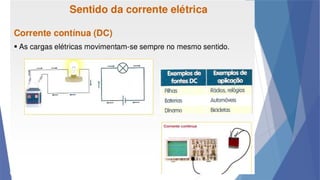

24. Corrente Elétrica.
É o nome que se dá ao fluxo
ordenado de elétrons livres em
um condutor, quando entre as
extremidades desse condutor
é estabelecido uma diferença
de potencial.
