Aula 6 - Componentes e periféricos de um computador
- 1. Aula 06 Visão geralde um computador MCC – Manutenção de computadores e celulares Professor Alexandre Araújo
- 2. Revisão da aulaanterior • Assunto da aula anterior.

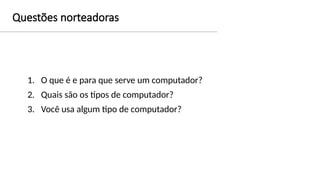

- 3. Questões norteadoras 1. Oque é e para que serve um computador? 2. Quais são os tipos de computador? 3. Você usa algum tipo de computador?

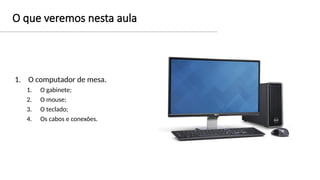

- 4. O que veremosnesta aula 1. O computador de mesa. 1. O gabinete; 2. O mouse; 3. O teclado; 4. Os cabos e conexões.

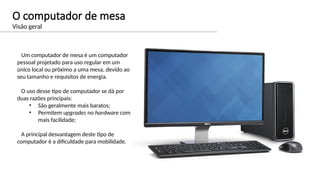

- 5. O computador demesa Visão geral Um computador de mesa é um computador pessoal projetado para uso regular em um único local ou próximo a uma mesa, devido ao seu tamanho e requisitos de energia. O uso desse tipo de computador se dá por duas razões principais: • São geralmente mais baratos; • Permitem upgrades no hardware com mais facilidade; A principal desvantagem deste tipo de computador é a dificuldade para mobilidade.

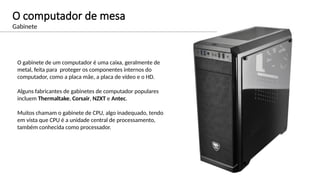

- 6. O computador demesa Gabinete O gabinete de um computador é uma caixa, geralmente de metal, feita para proteger os componentes internos do computador, como a placa mãe, a placa de vídeo e o HD. Alguns fabricantes de gabinetes de computador populares incluem Thermaltake, Corsair, NZXT e Antec. Muitos chamam o gabinete de CPU, algo inadequado, tendo em vista que CPU é a unidade central de processamento, também conhecida como processador.

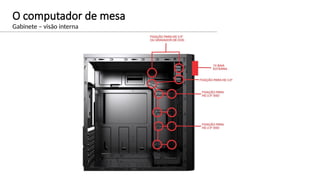

- 7. O computador demesa Gabinete – visão interna

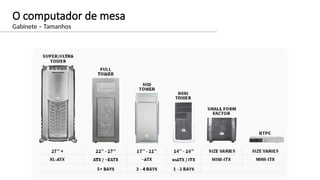

- 8. O computador demesa Gabinete – Tamanhos

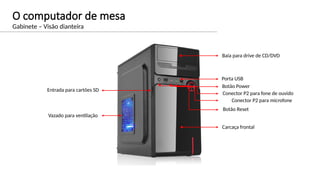

- 9. O computador demesa Gabinete – Visão dianteira Entrada para cartões SD Vazado para ventilação Baia para drive de CD/DVD Porta USB Botão Power Conector P2 para fone de ouvido Conector P2 para microfone Botão Reset Carcaça frontal

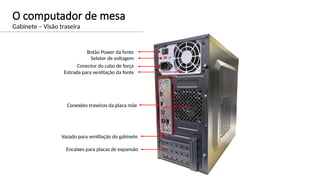

- 10. O computador demesa Gabinete – Visão traseira Botão Power da fonte Seletor de voltagem Conector do cabo de força Entrada para ventilação da fonte Conexões traseiras da placa mãe Vazado para ventilação do gabinete Encaixes para placas de expansão
- 11. O computador Placa mãe Éa principal peça do computador. O que não está nela, passa por ela. Na placa mãe é onde ficam concentrados o processador, as placas de expansão, o BIOS, os conectores USB, conectores de vídeo, conectores de rede, conectores de áudio, memória RAM, conexões para HD , dentre outras coisas.

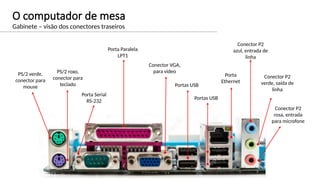

- 12. O computador demesa Gabinete – visão dos conectores traseiros PS/2 roxo, conector para teclado Porta Serial RS-232 Porta Paralela LPT1 Conector VGA, para vídeo Portas USB Portas USB Porta Ethernet Conector P2 azul, entrada de linha Conector P2 verde, saída de linha Conector P2 rosa, entrada para microfone PS/2 verde, conector para mouse
- 13. O computador Memórias –primária e secundária
- 14. O computador Memórias –primária e secundária
- 15.
- 16. O computador Memória RAM Éuma memória primária, ou seja, apenas armazena dados enquanto o computador está ligado. Serve como uma “mesa de trabalho” para o sistema operacional e, quanto maior, mais programas poderão ser abertos no computador sem que esse sofra com muitos travamentos.
- 17. O computador HD eSSD É uma memória secundária, ou seja, mesmo após o desligamento do computador, os dados permanecem salvos nele. Serve como um depósito de dados, para que o sistema operacional possa buscar informações sempre que necessário. Quanto maior, mais informações poderão ser salvas no “depósito”.

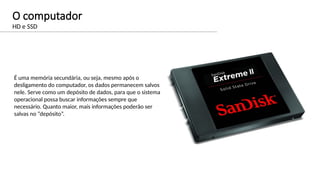

- 18. O computador HD eSSD É uma memória secundária, ou seja, mesmo após o desligamento do computador, os dados permanecem salvos nele. Serve como um depósito de dados, para que o sistema operacional possa buscar informações sempre que necessário. Quanto maior, mais informações poderão ser salvas no “depósito”.

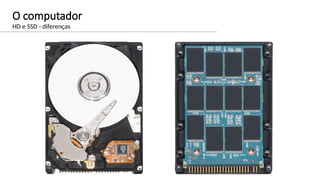

- 19. O computador HD eSSD - diferenças
- 20. O computador Drive deCD/DVD Dispositivo usado para leitura e gravação de discos de CD e DVD. Atualmente é pouco utilizado.
- 21. O computador Cabos Cabo PS/2 Oconector PS/2 é um conector mini-DIN de 6 pinos usado para conectar teclados e mouses a um sistema de computador compatível com PC. Seu nome vem da série de computadores pessoais IBM Personal System/2, com o qual ele foi introduzido em 1987. Este cabo está caindo em desuso.
- 22. O computador Cabos Cabo VGA Ocabo VGA é uma das conexões mais antigas que ainda é utilizada nos computadores atuais. Possuindo a função primária de conectar o computador ao monitor, essa conexão não está presente em alguns monitores mais modernos.

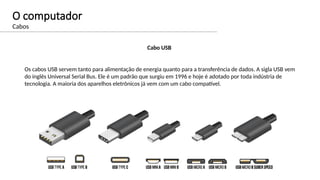

- 23. O computador Cabos Cabo USB Oscabos USB servem tanto para alimentação de energia quanto para a transferência de dados. A sigla USB vem do inglês Universal Serial Bus. Ele é um padrão que surgiu em 1996 e hoje é adotado por toda indústria de tecnologia. A maioria dos aparelhos eletrônicos já vem com um cabo compatível.
- 24. O computador Cabos Cabo UTP(com conector RJ45) O Cabo por par trançado é um tipo de cabo que possui pares de fios entrelaçados um ao redor do outro para cancelar as interferências eletromagnéticas. Foi inventado por Alexander Graham Bell no final do século XIX.

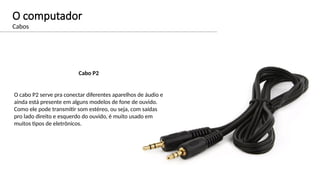

- 25. O computador Cabos Cabo P2 Ocabo P2 serve pra conectar diferentes aparelhos de áudio e ainda está presente em alguns modelos de fone de ouvido. Como ele pode transmitir som estéreo, ou seja, com saídas pro lado direito e esquerdo do ouvido, é muito usado em muitos tipos de eletrônicos.

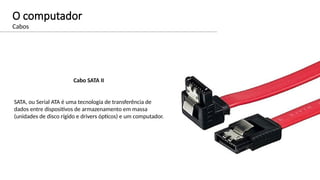

- 26. O computador Cabos Cabo SATAII SATA, ou Serial ATA é uma tecnologia de transferência de dados entre dispositivos de armazenamento em massa (unidades de disco rígido e drivers ópticos) e um computador.
- 27. O computador Cabos Cabo IDE IDE,acrônimo de Integrated Drive Electronics, é um tipo padrão de cabos de conexão para dispositivos de armazenamento em um computador.

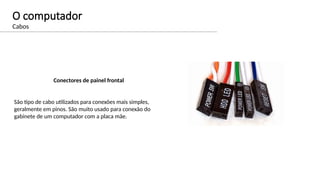

- 28. O computador Cabos Conectores depainel frontal São tipo de cabo utilizados para conexões mais simples, geralmente em pinos. São muito usado para conexão do gabinete de um computador com a placa mãe.

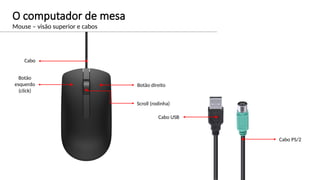

- 29. O computador demesa Mouse – visão superior e cabos Cabo USB Cabo PS/2 Botão direito Botão esquerdo (click) Cabo Scroll (rodinha)

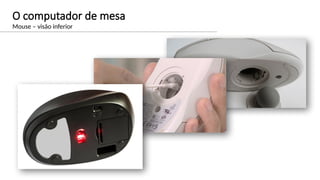

- 30. O computador demesa Mouse – visão inferior
- 31. O computador demesa Mouse – funcionamento e evolução

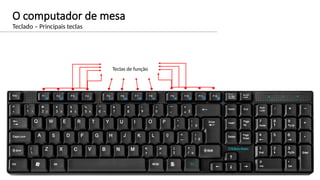

- 32. O computador demesa Teclado – Principais teclas Teclas de função

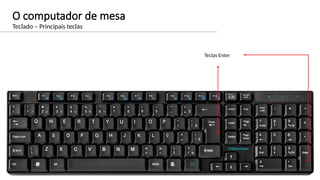

- 33. O computador demesa Teclado – Principais teclas Teclas Enter

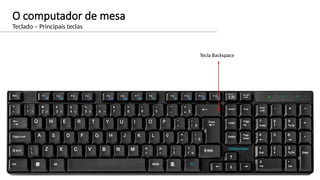

- 34. O computador demesa Teclado – Principais teclas Tecla Backspace

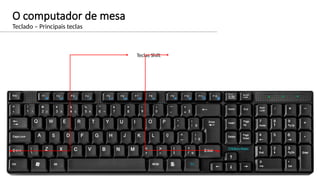

- 35. O computador demesa Teclado – Principais teclas Teclas Shift
- 36. O computador demesa Teclado – Principais teclas Tecla Control
- 37. O computador demesa Teclado – Principais teclas Tecla Caps Lock

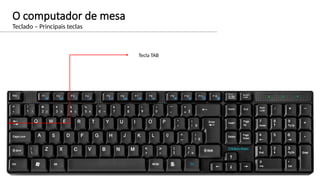

- 38. O computador demesa Teclado – Principais teclas Tecla TAB
- 39. O computador demesa Teclado – Principais teclas Tecla ESC

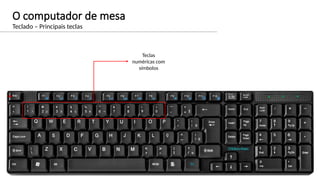

- 40. O computador demesa Teclado – Principais teclas Teclas numéricas com símbolos

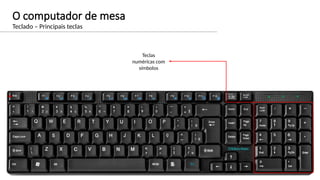

- 41. O computador demesa Teclado – Principais teclas Teclas numéricas com símbolos

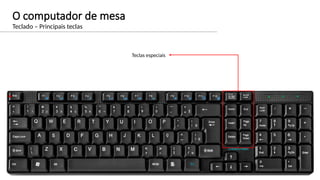

- 42. O computador demesa Teclado – Principais teclas Teclas especiais
- 43. O computador demesa Teclado – Cabos Cabo USB Cabo PS/2
- 45. Obrigado! MCC – Manutençãode computadores e celulares Professor Alexandre Araújo
