1. Prof. Lussane Machaca
<mlussane@yahoo.com>
Aula 5 – :Redes de Computadores e Internet
Universidade Púnguè
Informática

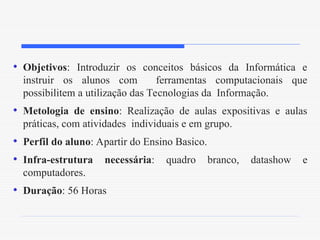

2. • Objetivos: Introduzir os conceitos básicos da Informática e
instruir os alunos com ferramentas computacionais que
possibilitem a utilização das Tecnologias da Informação.
• Metologia de ensino: Realização de aulas expositivas e aulas
práticas, com atividades individuais e em grupo.
• Perfil do aluno: Apartir do Ensino Basico.
• Infra-estrutura necessária: quadro branco, datashow e
computadores.
• Duração: 56 Horas

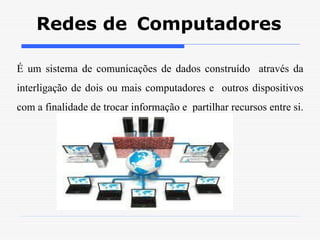

3. Redes de Computadores
É um sistema de comunicações de dados construído através da
interligação de dois ou mais computadores e outros dispositivos
com a finalidade de trocar informação e partilhar recursos entre si.

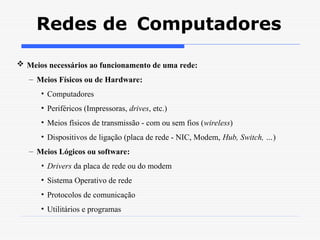

4. Redes de Computadores
 Meios necessários ao funcionamento de uma rede:
– Meios Físicos ou de Hardware:
• Computadores
• Periféricos (Impressoras, drives, etc.)
• Meios físicos de transmissão - com ou sem fios (wireless)
• Dispositivos de ligação (placa de rede - NIC, Modem, Hub, Switch, …)
– Meios Lógicos ou software:
• Drivers da placa de rede ou do modem
• Sistema Operativo de rede
• Protocolos de comunicação
• Utilitários e programas

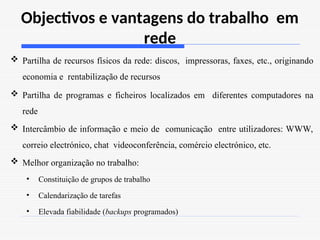

5. Objectivos e vantagens do trabalho em
rede
 Partilha de recursos físicos da rede: discos, impressoras, faxes, etc., originando
economia e rentabilização de recursos
 Partilha de programas e ficheiros localizados em diferentes computadores na
rede
 Intercâmbio de informação e meio de comunicação entre utilizadores: WWW,
correio electrónico, chat videoconferência, comércio electrónico, etc.
 Melhor organização no trabalho:
• Constituição de grupos de trabalho
• Calendarização de tarefas
• Elevada fiabilidade (backups programados)

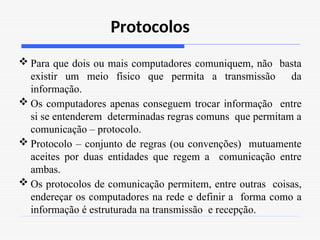

6. Protocolos
 Para que dois ou mais computadores comuniquem, não basta
existir um meio físico que permita a transmissão da
informação.
 Os computadores apenas conseguem trocar informação entre
si se entenderem determinadas regras comuns que permitam a
comunicação – protocolo.
 Protocolo – conjunto de regras (ou convenções) mutuamente
aceites por duas entidades que regem a comunicação entre
ambas.
 Os protocolos de comunicação permitem, entre outras coisas,
endereçar os computadores na rede e definir a forma como a
informação é estruturada na transmissão e recepção.

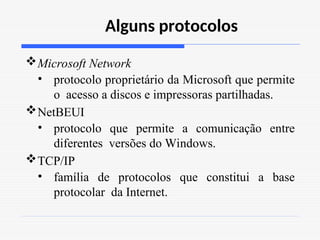

7. Alguns protocolos
Microsoft Network
• protocolo proprietário da Microsoft que permite
o acesso a discos e impressoras partilhadas.
NetBEUI
• protocolo que permite a comunicação entre
diferentes versões do Windows.
TCP/IP
• família de protocolos que constitui a base
protocolar da Internet.

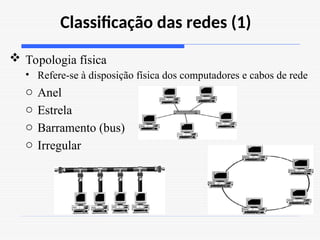

8. Classificação das redes (1)
 Topologia física
• Refere-se à disposição física dos computadores e cabos de rede
o Anel
o Estrela
o Barramento (bus)
o Irregular

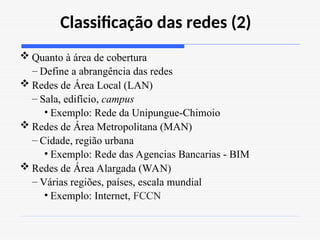

9. Classificação das redes (2)
 Quanto à área de cobertura
– Define a abrangência das redes
 Redes de Área Local (LAN)
– Sala, edifício, campus
• Exemplo: Rede da Unipungue-Chimoio
 Redes de Área Metropolitana (MAN)
– Cidade, região urbana
• Exemplo: Rede das Agencias Bancarias - BIM
 Redes de Área Alargada (WAN)
– Várias regiões, países, escala mundial
• Exemplo: Internet, FCCN

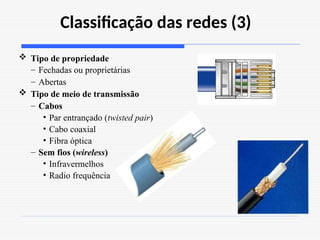

10. Classificação das redes (3)
 Tipo de propriedade
– Fechadas ou proprietárias
– Abertas
 Tipo de meio de transmissão
– Cabos
• Par entrançado (twisted pair)
• Cabo coaxial
• Fibra óptica
– Sem fios (wireless)
• Infravermelhos
• Radio frequência

11. Tipos de arquitecturas de rede
 Cliente/servidor:
– Tipos de servidores:
• Programas ou ficheiros
• Bases de dados
• Impressão
• Correio electrónico
• Web
– Servidor dedicado/não
dedicado
– Clientes (fazem pedidos)
 Peer to peer (um para um)

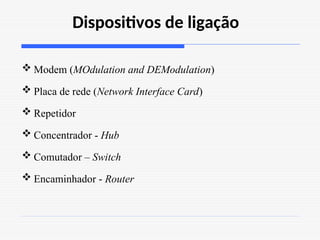

12. Dispositivos de ligação
 Modem (MOdulation and DEModulation)
 Placa de rede (Network Interface Card)
 Repetidor
 Concentrador - Hub
 Comutador – Switch
 Encaminhador - Router

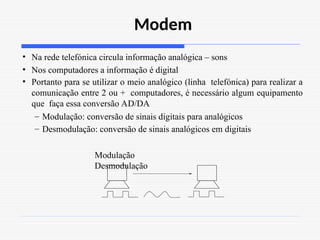

13. Modem
• Na rede telefónica circula informação analógica – sons
• Nos computadores a informação é digital
• Portanto para se utilizar o meio analógico (linha telefónica) para realizar a
comunicação entre 2 ou + computadores, é necessário algum equipamento
que faça essa conversão AD/DA
– Modulação: conversão de sinais digitais para analógicos
– Desmodulação: conversão de sinais analógicos em digitais
Modulação
Desmodulação

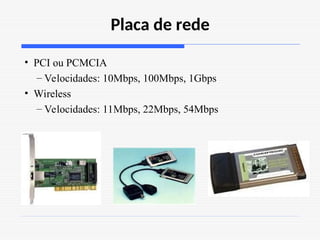

14. Placa de rede
• PCI ou PCMCIA
– Velocidades: 10Mbps, 100Mbps, 1Gbps
• Wireless
– Velocidades: 11Mbps, 22Mbps, 54Mbps

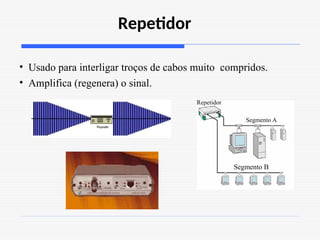

15. Repetidor
• Usado para interligar troços de cabos muito compridos.
• Amplifica (regenera) o sinal.
Repetidor
Segmento A
Segmento B

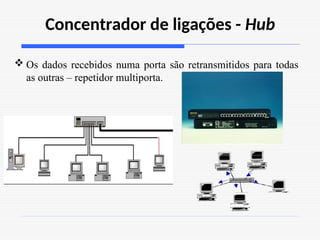

16. Concentrador de ligações - Hub
 Os dados recebidos numa porta são retransmitidos para todas
as outras – repetidor multiporta.

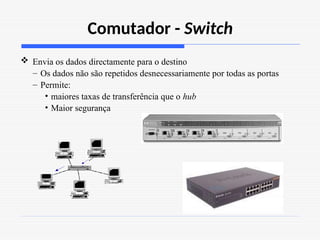

17. Comutador - Switch
 Envia os dados directamente para o destino
– Os dados não são repetidos desnecessariamente por todas as portas
– Permite:
• maiores taxas de transferência que o hub
• Maior segurança

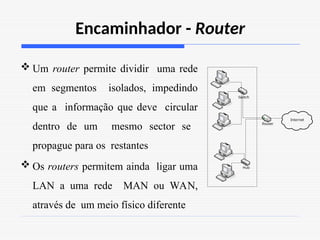

18. Encaminhador - Router
 Um router permite dividir uma rede
em segmentos isolados, impedindo
que a informação que deve circular
dentro de um mesmo sector se
propague para os restantes
 Os routers permitem ainda ligar uma
LAN a uma rede MAN ou WAN,
através de um meio físico diferente
Switch
Hub
Router
Internet

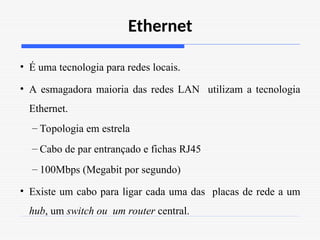

19. Ethernet
• É uma tecnologia para redes locais.
• A esmagadora maioria das redes LAN utilizam a tecnologia
Ethernet.
– Topologia em estrela
– Cabo de par entrançado e fichas RJ45
– 100Mbps (Megabit por segundo)
• Existe um cabo para ligar cada uma das placas de rede a um
hub, um switch ou um router central.

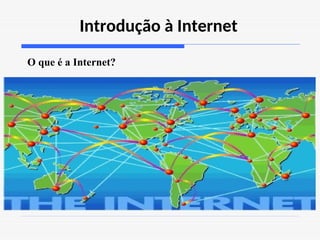

20. Introdução à Internet
O que é a Internet?

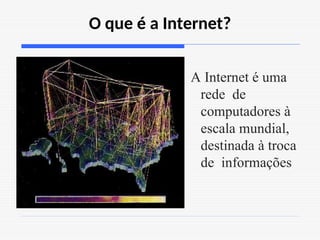

21. O que é a Internet?
A Internet é uma
rede de
computadores à
escala mundial,
destinada à troca
de informações

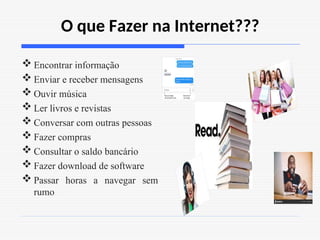

22. O que Fazer na Internet???
 Encontrar informação
 Enviar e receber mensagens
 Ouvir música
 Ler livros e revistas
 Conversar com outras pessoas
 Fazer compras
 Consultar o saldo bancário
 Fazer download de software
 Passar horas a navegar sem
rumo

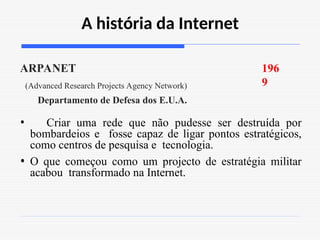

23. A história da Internet
196
9
ARPANET
(Advanced Research Projects Agency Network)
Departamento de Defesa dos E.U.A.
• Criar uma rede que não pudesse ser destruída por
bombardeios e fosse capaz de ligar pontos estratégicos,
como centros de pesquisa e tecnologia.
• O que começou como um projecto de estratégia militar
acabou transformado na Internet.

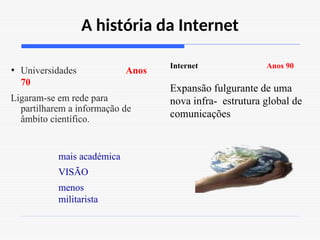

24. A história da Internet
• Universidades Anos
70
Ligaram-se em rede para
partilharem a informação de
âmbito científico.
mais académica
VISÃO
menos
militarista
Internet Anos 90
Expansão fulgurante de uma
nova infra- estrutura global de
comunicações

25. A história da Internet
Internet
International
Network

26. Quem controla a Internet?
NINGUÉM!!

27. Quem controla a Internet?
A organização desenvolve-se a partir de redes particulares e dos
seus utilizadores.

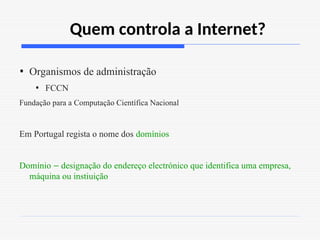

28. Quem controla a Internet?
• Organismos de administração
• FCCN
Fundação para a Computação Científica Nacional
Em Portugal regista o nome dos domínios
Domínio – designação do endereço electrónico que identifica uma empresa,
máquina ou instiuição

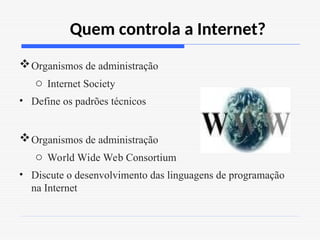

29. Quem controla a Internet?
Organismos de administração
o Internet Society
• Define os padrões técnicos
Organismos de administração
o World Wide Web Consortium
• Discute o desenvolvimento das linguagens de programação
na Internet

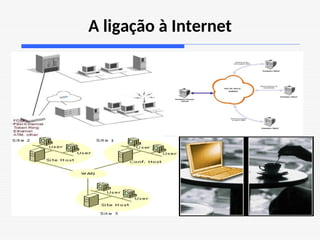

30. A ligação à Internet

31. A ligação à Internet
É efectuada de três formas:
• Marcação por ligação telefónica (dial-up)
• Rede local (WAN)
• Acesso móvel

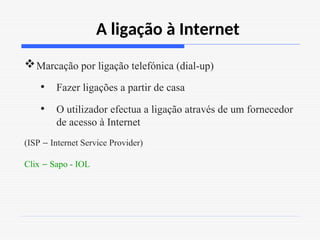

32. A ligação à Internet
Marcação por ligação telefónica (dial-up)
• Fazer ligações a partir de casa
• O utilizador efectua a ligação através de um fornecedor
de acesso à Internet
(ISP – Internet Service Provider)
Clix – Sapo - IOL

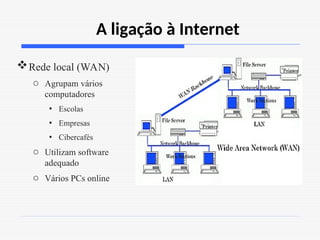

33. A ligação à Internet
Rede local (WAN)
o Agrupam vários
computadores
• Escolas
• Empresas
• Cibercafés
o Utilizam software
adequado
o Vários PCs online

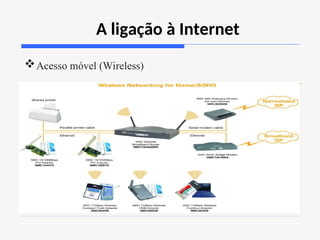

34. A ligação à Internet
Acesso móvel (Wireless)

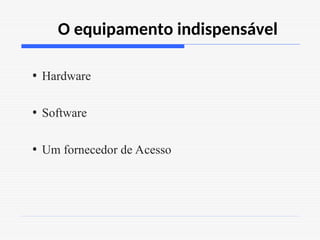

35. O equipamento indispensável
• Hardware
• Software
• Um fornecedor de Acesso

36. Endereços
https://www.unipungue.ac.mz
Protocolo SLD ccTLD
Sudomínio
opcional
TLD
Domínio completo

37. Endereço
• O SLD, second-level domain, que em tradução é o domínio de
segundo nível é o nome exclusivo da empresa ou companhia.
• TLD, top-level domain, que em tradução livre é domínio de nível
superior (também conhecido como extensão do domínio ou
domínio de topo), indica o tipo de organização que o site ou
plataforma representa.
• ccTLD, o .mz informa o país ou território. Em tradução é domínio
de nível superior de código do país (country code top level
domain).

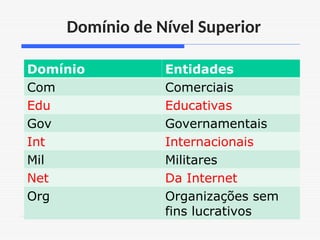

38. Domínio de Nível Superior
Domínio Entidades
Com Comerciais
Edu Educativas
Gov Governamentais
Int Internacionais
Mil Militares
Net Da Internet
Org Organizações sem
fins lucrativos

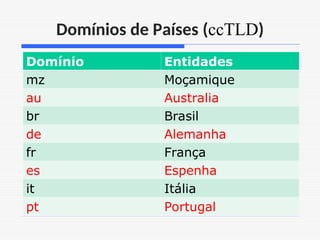

39. Domínios de Países (ccTLD)
Domínio Entidades
mz Moçamique
au Australia
br Brasil
de Alemanha
fr França
es Espenha
it Itália
pt Portugal

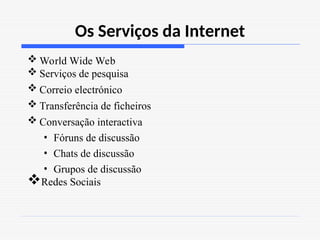

40. Os Serviços da Internet
 World Wide Web
 Serviços de pesquisa
 Correio electrónico
 Transferência de ficheiros
 Conversação interactiva
• Fóruns de discussão
• Chats de discussão
• Grupos de discussão
Redes Sociais

41. Navegação na www (web)
Software específico - Browsers
• Internet Explorer
• Mozilla
• Netscape
• Opera
• Google Chrome
• E outros….

42. Serviços de Pesquisa
Utilizar motores de pesquisa
Escolher palavras chave para pesquisar
Seleccionar os sites pretendidos entre os disponibilizados
Reter a informação
• Guardar endereços no histórico
• Guardar páginas da Internet
• Copiar e guardar texto e imagens
• Imprimir páginas

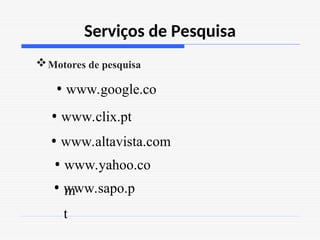

43. Serviços de Pesquisa
Motores de pesquisa
• www.google.co
• www.clix.pt
• www.sapo.p
t
• www.yahoo.co
m
• www.altavista.com

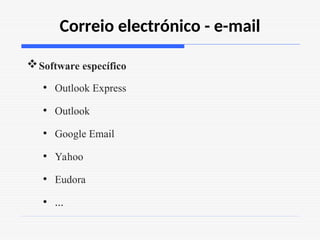

44. Correio electrónico - e-mail
Software específico
• Outlook Express
• Outlook
• Google Email
• Yahoo
• Eudora
• …

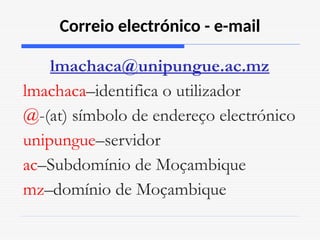

45. Correio electrónico - e-mail
lmachaca@unipungue.ac.mz
lmachaca–identifica o utilizador
@-(at) símbolo de endereço electrónico
unipungue–servidor
ac–Subdomínio de Moçambique
mz–domínio de Moçambique

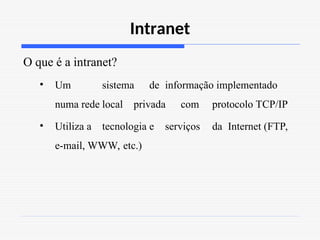

46. Intranet
O que é a intranet?
• Um sistema de informação implementado
numa rede local privada com protocolo TCP/IP
• Utiliza a tecnologia e serviços da Internet (FTP,
e-mail, WWW, etc.)

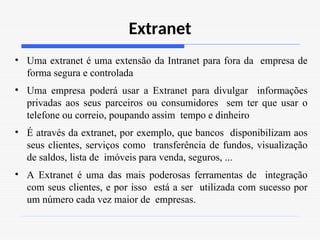

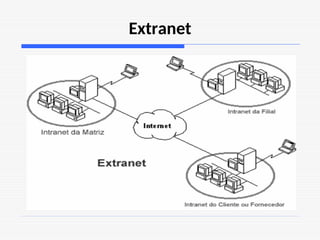

47. Extranet
• Uma extranet é uma extensão da Intranet para fora da empresa de
forma segura e controlada
• Uma empresa poderá usar a Extranet para divulgar informações
privadas aos seus parceiros ou consumidores sem ter que usar o
telefone ou correio, poupando assim tempo e dinheiro
• É através da extranet, por exemplo, que bancos disponibilizam aos
seus clientes, serviços como transferência de fundos, visualização
de saldos, lista de imóveis para venda, seguros, ...
• A Extranet é uma das mais poderosas ferramentas de integração
com seus clientes, e por isso está a ser utilizada com sucesso por
um número cada vez maior de empresas.

48. Extranet

49. Intranet/Extranet/Internet
Tipo de rede
Utilizadores
típicos
Acesso
Tipo de
informação
Intranet Apenas empregados
autorizados
Privado e restrito Específica,
corporativa
e proprietária
Extranet Grupos autorizados
de companhias de
parceria
Privado e autorizado
aos parceiros
exteriores
Partilhada e
autorizada a grupos
de colaboração
Internet Qualquer indivíduo
com acesso à rede
telefónica
Ilimitado ao
público; Sem
restrições
Generalista, pública
e publicitária

50. Redes Sociais

51. Alguma Dúvida
Até a próxima

52. Muito Obrigado
FIM
Saudações académicas
Até a próxima aula
5
