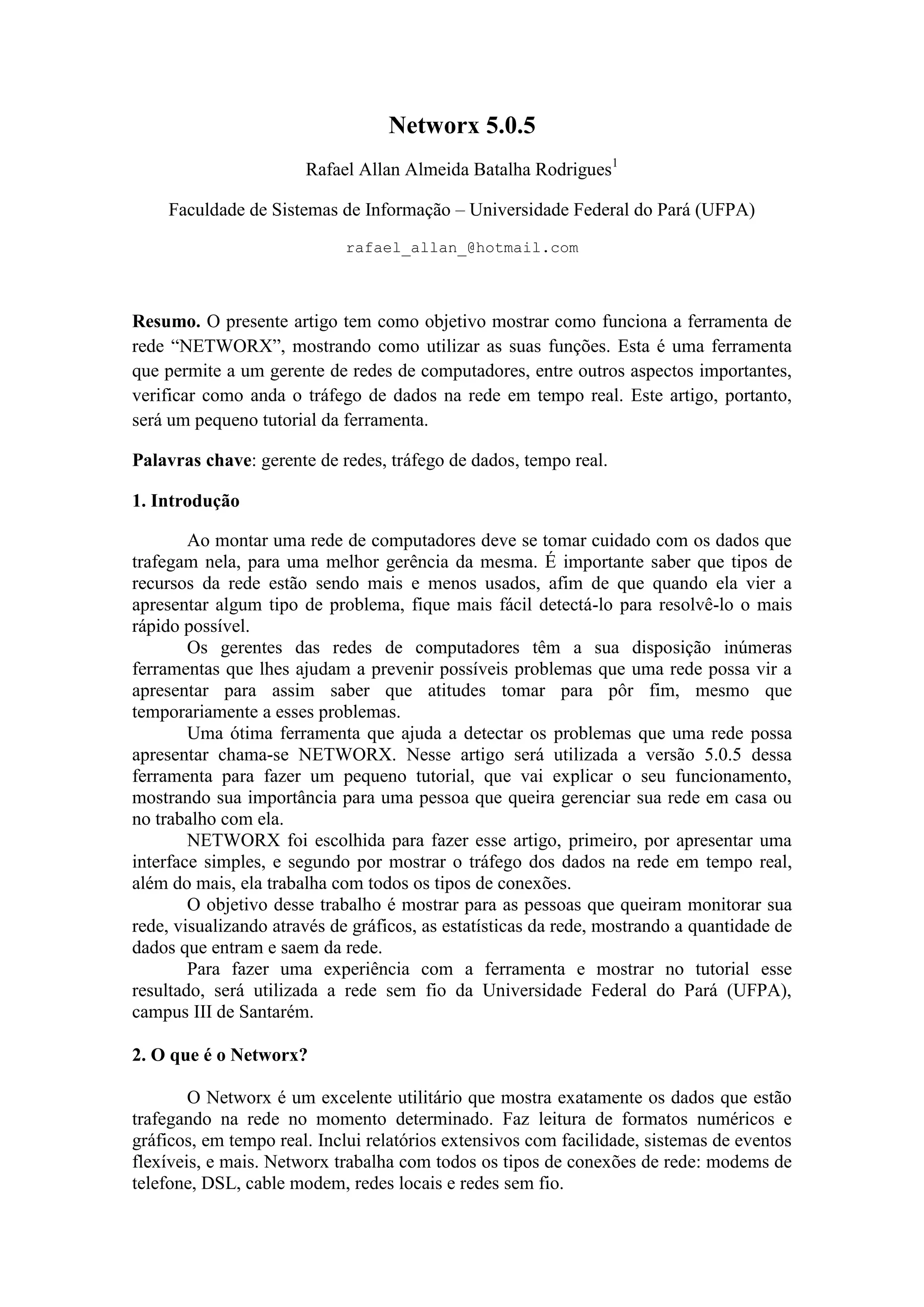

1. Networx 5.0.5
Rafael Allan Almeida Batalha Rodrigues1
Faculdade de Sistemas de Informação – Universidade Federal do Pará (UFPA)
rafael_allan_@hotmail.com
Resumo. O presente artigo tem como objetivo mostrar como funciona a ferramenta de
rede “NETWORX”, mostrando como utilizar as suas funções. Esta é uma ferramenta
que permite a um gerente de redes de computadores, entre outros aspectos importantes,
verificar como anda o tráfego de dados na rede em tempo real. Este artigo, portanto,
será um pequeno tutorial da ferramenta.
Palavras chave: gerente de redes, tráfego de dados, tempo real.
1. Introdução
Ao montar uma rede de computadores deve se tomar cuidado com os dados que
trafegam nela, para uma melhor gerência da mesma. É importante saber que tipos de
recursos da rede estão sendo mais e menos usados, afim de que quando ela vier a
apresentar algum tipo de problema, fique mais fácil detectá-lo para resolvê-lo o mais
rápido possível.
Os gerentes das redes de computadores têm a sua disposição inúmeras
ferramentas que lhes ajudam a prevenir possíveis problemas que uma rede possa vir a
apresentar para assim saber que atitudes tomar para pôr fim, mesmo que
temporariamente a esses problemas.
Uma ótima ferramenta que ajuda a detectar os problemas que uma rede possa
apresentar chama-se NETWORX. Nesse artigo será utilizada a versão 5.0.5 dessa
ferramenta para fazer um pequeno tutorial, que vai explicar o seu funcionamento,
mostrando sua importância para uma pessoa que queira gerenciar sua rede em casa ou
no trabalho com ela.
NETWORX foi escolhida para fazer esse artigo, primeiro, por apresentar uma
interface simples, e segundo por mostrar o tráfego dos dados na rede em tempo real,
além do mais, ela trabalha com todos os tipos de conexões.
O objetivo desse trabalho é mostrar para as pessoas que queiram monitorar sua
rede, visualizando através de gráficos, as estatísticas da rede, mostrando a quantidade de
dados que entram e saem da rede.
Para fazer uma experiência com a ferramenta e mostrar no tutorial esse
resultado, será utilizada a rede sem fio da Universidade Federal do Pará (UFPA),
campus III de Santarém.
2. O que é o Networx?
O Networx é um excelente utilitário que mostra exatamente os dados que estão
trafegando na rede no momento determinado. Faz leitura de formatos numéricos e
gráficos, em tempo real. Inclui relatórios extensivos com facilidade, sistemas de eventos
flexíveis, e mais. Networx trabalha com todos os tipos de conexões de rede: modems de
telefone, DSL, cable modem, redes locais e redes sem fio.

2. Ele é compatível com praticamente todas as versões do sistema operacional
Windows, inclusive Windows 98. E o melhor, é gratuito, ou seja, você pode baixá-lo da
internet e usá-lo à vontade. Ele também ocupa pouco espaço no seu HD,
aproximadamente 4,77 MB.
Ele lhe permite monitorar todas as atividades que estão acontecendo em sua
rede, seja ela doméstica ou empresarial. Além de mostrar o tráfego de dados, o
aplicativo exibe também quais os programas que estão em execução e quanto de tráfego
eles estão gerando na rede.
A interface mostrada pelo aplicativo é simples, porém muito funcional. Em
poucos cliques você tem acesso às mais diversas informações sobre a rede. Tais dados
podem estar dispostos em forma de gráficos, tabelas ou textos. Abaixo tem uma figura
(figura 1) mostrando o aplicativo.
Figura 1. Interface do Networx 5.0.5
3. Funções disponíveis no programa
A interface do programa está organizada de maneira simples para que você
possa consultar facilmente as estatísticas de sua conexão genericamente falando
(“General”) ou dividida por dia, semana e mês. Ainda há a opção de especificar um
período de tempo (“custom”), de hora em hora (“hourly rates”), de forma geral (“at a
glance”) e medir conexão discada (“dial-up”).
Em cada um dos intervalos de tempo acima citados, o tráfego de entrada e saída
de dados é representado em gráficos para facilitar a visualização, exceto na aba
“general” na qual constam apenas os resultados em números. Além dos relatórios, o
programa conta com ferramentas que verificam as conexões estabelecidas, gráfico de
uso geral e velocidade de transferência de dados na rede.
A parte relacionada às quotas utilizadas pela banda para monitoramento pode ser
configurada e a exibição de seus resultados também é feita em forma de gráfico. O

3. programa disponibiliza também um teste de ping e rotas que pode ser feito para um IP
selecionado.
Os dados exibidos pela parte relacionada a relatórios de uso do programa podem
ser exportados para uma posterior análise ou arquivamento de relatório e o aplicativo
oferece suporte para os seguintes formatos: XLS, RTF, HTML, TXT e CSV. Para isto,
abra a aba que deseja exportar os dados e clique no botão “Export”. Em seguida, basta
escolher o formato desejado.
Se você acessar a opção “settings” no menu de contexto do programa, poderá
ajustar uma série de pequenas configurações, para deixá-lo de acordo com suas
preferências. Ali podem ser alteradas as cores exibidas nos gráficos, inicializar
juntamente com o Windows, habilitar notificações por parte do programa, configurar
início de semana, mês e horas, entre outras.
Figura 2. Menu opções do Networx
4. Uso prático do Networx
Por meio da figura 3, abaixo, será analisado o volume de dados que trafegou na
rede sem fio da UFPA, campus III no dia 30/10/2009. O tempo em que o aplicativo
utilizado foi em torno de uma hora e trinta minutos, onde se observou uma quantidade
de dados muito elevada por um espaço de tempo tão curto.

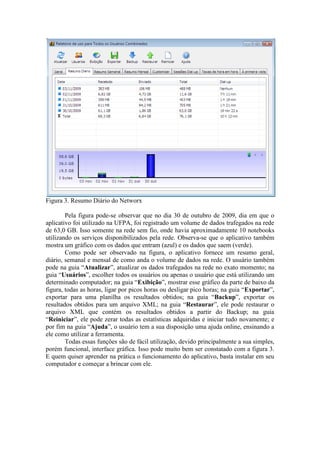

4. Figura 3. Resumo Diário do Networx
Pela figura pode-se observar que no dia 30 de outubro de 2009, dia em que o
aplicativo foi utilizado na UFPA, foi registrado um volume de dados trafegados na rede
de 63,0 GB. Isso somente na rede sem fio, onde havia aproximadamente 10 notebooks
utilizando os serviços disponibilizados pela rede. Observa-se que o aplicativo também
mostra um gráfico com os dados que entram (azul) e os dados que saem (verde).
Como pode ser observado na figura, o aplicativo fornece um resumo geral,
diário, semanal e mensal de como anda o volume de dados na rede. O usuário também
pode na guia “Atualizar”, atualizar os dados trafegados na rede no exato momento; na
guia “Usuários”, escolher todos os usuários ou apenas o usuário que está utilizando um
determinado computador; na guia “Exibição”, mostrar esse gráfico da parte de baixo da
figura, todas as horas, ligar por picos horas ou desligar pico horas; na guia “Exportar”,
exportar para uma planilha os resultados obtidos; na guia “Backup”, exportar os
resultados obtidos para um arquivo XML; na guia “Restaurar”, ele pode restaurar o
arquivo XML que contém os resultados obtidos a partir do Backup; na guia
“Reiniciar”, ele pode zerar todas as estatísticas adquiridas e iniciar tudo novamente; e
por fim na guia “Ajuda”, o usuário tem a sua disposição uma ajuda online, ensinando a
ele como utilizar a ferramenta.
Todas essas funções são de fácil utilização, devido principalmente a sua simples,
porém funcional, interface gráfica. Isso pode muito bem ser constatado com a figura 3.
E quem quiser aprender na prática o funcionamento do aplicativo, basta instalar em seu
computador e começar a brincar com ele.

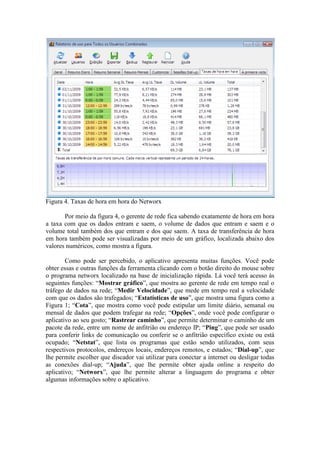

5. Figura 4. Taxas de hora em hora do Networx
Por meio da figura 4, o gerente de rede fica sabendo exatamente de hora em hora
a taxa com que os dados entram e saem, o volume de dados que entram e saem e o
volume total também dos que entram e dos que saem. A taxa de transferência de hora
em hora também pode ser visualizadas por meio de um gráfico, localizada abaixo dos
valores numéricos, como mostra a figura.
Como pode ser percebido, o aplicativo apresenta muitas funções. Você pode
obter essas e outras funções da ferramenta clicando com o botão direito do mouse sobre
o programa networx localizado na base de inicialização rápida. Lá você terá acesso às
seguintes funções: “Mostrar gráfico”, que mostra ao gerente de rede em tempo real o
tráfego de dados na rede; “Medir Velocidade”, que mede em tempo real a velocidade
com que os dados são trafegados; “Estatísticas de uso”, que mostra uma figura como a
Figura 1; “Cota”, que mostra como você pode estipular um limite diário, semanal ou
mensal de dados que podem trafegar na rede; “Opções”, onde você pode configurar o
aplicativo ao seu gosto; “Rastrear caminho”, que permite determinar o caminho de um
pacote da rede, entre um nome de anfitrião ou endereço IP; “Ping”, que pode ser usado
para conferir links de comunicação ou conferir se o anfitrião específico existe ou está
ocupado; “Netstat”, que lista os programas que estão sendo utilizados, com seus
respectivos protocolos, endereços locais, endereços remotos, e estados; “Dial-up”, que
lhe permite escolher que discador vai utilizar para conectar a internet ou desligar todas
as conexões dial-up; “Ajuda”, que lhe permite obter ajuda online a respeito do
aplicativo; “Networx”, que lhe permite alterar a linguagem do programa e obter
algumas informações sobre o aplicativo.

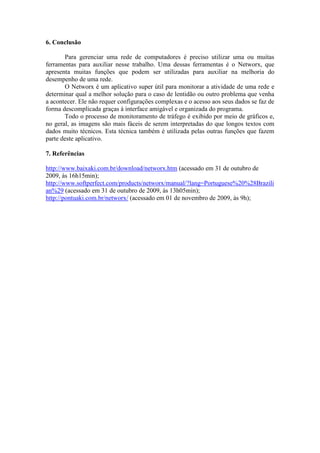

6. 6. Conclusão
Para gerenciar uma rede de computadores é preciso utilizar uma ou muitas
ferramentas para auxiliar nesse trabalho. Uma dessas ferramentas é o Networx, que
apresenta muitas funções que podem ser utilizadas para auxiliar na melhoria do
desempenho de uma rede.
O Networx é um aplicativo super útil para monitorar a atividade de uma rede e
determinar qual a melhor solução para o caso de lentidão ou outro problema que venha
a acontecer. Ele não requer configurações complexas e o acesso aos seus dados se faz de
forma descomplicada graças à interface amigável e organizada do programa.
Todo o processo de monitoramento de tráfego é exibido por meio de gráficos e,
no geral, as imagens são mais fáceis de serem interpretadas do que longos textos com
dados muito técnicos. Esta técnica também é utilizada pelas outras funções que fazem
parte deste aplicativo.
