Arquiteturas para soluções microsoft na nuvem da aws
O documento apresenta arquiteturas para soluções Microsoft na nuvem AWS, destacando a configuração de servidores, segurança e administração remota. São abordados aspectos de alta disponibilidade com SQL Server e SharePoint, além de integração com Active Directory e conectividade com data centers corporativos. O uso de práticas recomendadas como subnets privadas e públicas, grupos de segurança e a configuração do Amazon VPC é enfatizado para garantir segurança e eficiência.
Mais conteúdo relacionado
Semelhante a Arquiteturas para soluções microsoft na nuvem da aws
Arquiteturas para soluções microsoft na nuvem da aws
- 1. Arquiteturas para Soluções Microsoftna nuvem da AWS Michel Pereira Enterprise Solutions Architecture

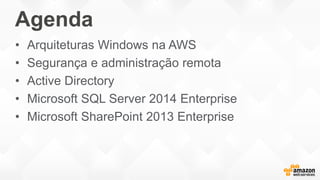

- 2. Agenda • Arquiteturas Windowsna AWS • Segurança e administração remota • Active Directory • Microsoft SQL Server 2014 Enterprise • Microsoft SharePoint 2013 Enterprise

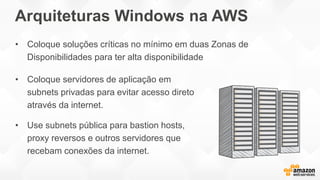

- 3. Arquiteturas Windows naAWS • Coloque servidores de aplicação em subnets privadas para evitar acesso direto através da internet. • Use subnets pública para bastion hosts, proxy reversos e outros servidores que recebam conexões da internet. • Coloque soluções críticas no mínimo em duas Zonas de Disponibilidades para ter alta disponibilidade
- 4. Considerações na arquitetura •Virtual Private Cloud (Amazon VPC) • Use o príncipio de menos privilégio • Security groups & Network ACLs • Administração remota

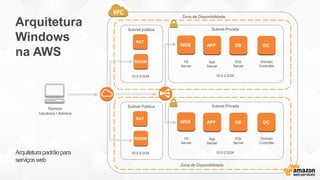

- 5. Zona de Disponibilidade SubnetPrivadaSubnet pública NAT 10.0.0.0/24 10.0.2.0/24 DCDBAPPWEB Domain Controller SQL Server App Server IIS Server RDGW Zona de Disponibilidade Subnet PrivadaSubnet Pública NAT 10.0.0.0/24 10.0.2.0/24 DCDBAPPWEB Domain Controller SQL Server App Server IIS Server RDGW Remoto Usuários / Admins Arquitetura Windows na AWS Arquiteturapadrãopara serviçosweb
- 6. Security Groups Zona deDisponibilidade Web Security Group SQL Security Group Subnet PrivadaSubnet Pública Aceita TCP Port 80 da Internet Aceita TCP Port 1433 do SG Web Usuário WEB SQL TCP 80 TCP 1433 10.0.0.0/24 10.0.1.0/24

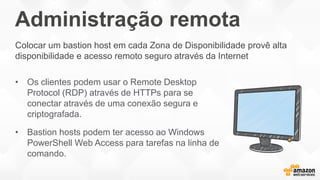

- 7. Administração remota • Osclientes podem usar o Remote Desktop Protocol (RDP) através de HTTPs para se conectar através de uma conexão segura e criptografada. • Bastion hosts podem ter acesso ao Windows PowerShell Web Access para tarefas na linha de comando. Colocar um bastion host em cada Zona de Disponibilidade provê alta disponibilidade e acesso remoto seguro através da Internet

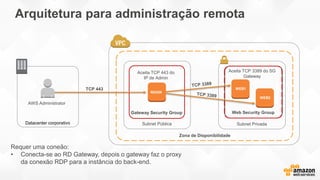

- 8. Arquitetura para administraçãoremota Zona de Disponibilidade Gateway Security Group Web Security Group Subnet PrivadaSubnet Pública Aceita TCP 443 do IP de Admin Aceita TCP 3389 do SG Gateway AWS Administrator Datacenter corporativo WEB2 TCP 443 Requer uma coneão: • Conecta-se ao RD Gateway, depois o gateway faz o proxy da conexão RDP para a instância do back-end. WEB1 RDGW

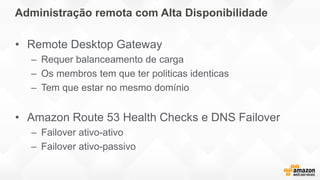

- 9. Administração remota comAlta Disponibilidade • Remote Desktop Gateway – Requer balanceamento de carga – Os membros tem que ter politicas identicas – Tem que estar no mesmo domínio • Amazon Route 53 Health Checks e DNS Failover – Failover ativo-ativo – Failover ativo-passivo

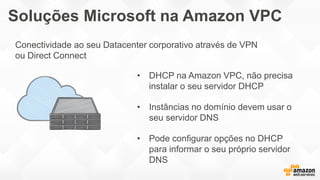

- 10. Soluções Microsoft naAmazon VPC • DHCP na Amazon VPC, não precisa instalar o seu servidor DHCP • Instâncias no domínio devem usar o seu servidor DNS • Pode configurar opções no DHCP para informar o seu próprio servidor DNS Conectividade ao seu Datacenter corporativo através de VPN ou Direct Connect

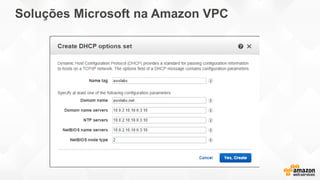

- 11. Soluções Microsoft naAmazon VPC

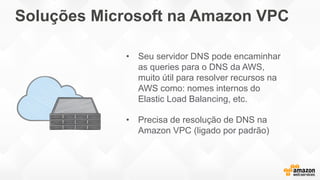

- 12. Soluções Microsoft naAmazon VPC • Seu servidor DNS pode encaminhar as queries para o DNS da AWS, muito útil para resolver recursos na AWS como: nomes internos do Elastic Load Balancing, etc. • Precisa de resolução de DNS na Amazon VPC (ligado por padrão)

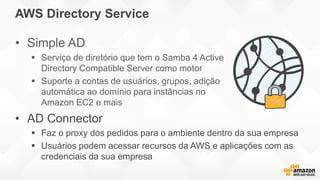

- 13. AWS Directory Service •Simple AD Serviço de diretório que tem o Samba 4 Active Directory Compatible Server como motor Suporte a contas de usuários, grupos, adição automática ao domínio para instâncias no Amazon EC2 e mais • AD Connector Faz o proxy dos pedidos para o ambiente dentro da sua empresa Usuários podem acessar recursos da AWS e aplicações com as credenciais da sua empresa

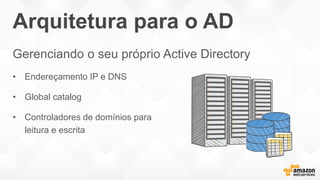

- 14. Arquitetura para oAD Gerenciando o seu próprio Active Directory • Endereçamento IP e DNS • Global catalog • Controladores de domínios para leitura e escrita

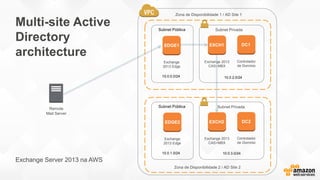

- 15. Zona de Disponibilidade1 / AD Site 1 Subnet PrivadaSubnet Pública 10.0.0.0/24 10.0.2.0/24 DC1 Controlador de Domínio Exchange 2013 CAS+MBX Zona de Disponibilidade 2 / AD Site 2 Subnet PrivadaSubnet Pública 10.0.1.0/24 10.0.3.0/24 DC2EXCH2 Controlador de Domínio Exchange 2013 CAS+MBX Remote Mail Server Multi-site Active Directory architecture EDGE1 Exchange 2013 Edge EDGE2 Exchange 2013 Edge EXCH1 Exchange Server 2013 na AWS

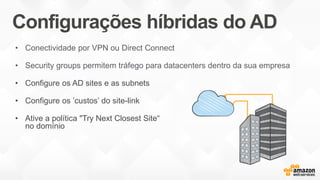

- 16. Configurações híbridas doAD • Conectividade por VPN ou Direct Connect • Security groups permitem tráfego para datacenters dentro da sua empresa • Configure os AD sites e as subnets • Configure os ’custos’ do site-link • Ative a política "Try Next Closest Site“ no domínio

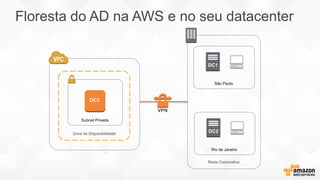

- 17. Zona de Disponibilidade SubnetPrivada DC3 Rede Corporativa São Paulo DC1 VPN Floresta do AD na AWS e no seu datacenter Rio de Janeiro DC2

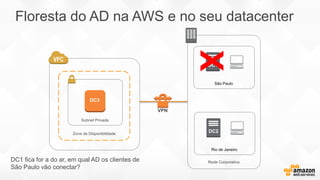

- 18. Zona de Disponibilidade SubnetPrivada DC3 Rede Corporativa São Paulo DC1 VPN Floresta do AD na AWS e no seu datacenter Rio de Janeiro DC2 X DC1 fica for a do ar, em qual AD os clientes de São Paulo vão conectar?

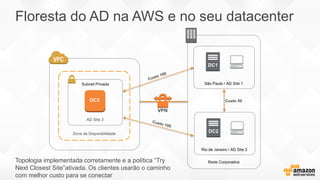

- 19. Zona de Disponibilidade SubnetPrivada DC3 Rede Corporativa São Paulo / AD Site 1 DC1 VPN Floresta do AD na AWS e no seu datacenter Rio de Janeiro / AD Site 2 DC2 AD Site 3 Custo 50 Topologia implementada corretamente e a política “Try Next Closest Site”ativada. Os clientes usarão o caminho com melhor custo para se conectar

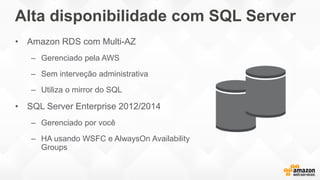

- 20. Alta disponibilidade comSQL Server • Amazon RDS com Multi-AZ – Gerenciado pela AWS – Sem interveção administrativa – Utiliza o mirror do SQL • SQL Server Enterprise 2012/2014 – Gerenciado por você – HA usando WSFC e AlwaysOn Availability Groups
- 21. Alta disponibilidade comSQL Server Zona de Disponibilidade 1 Subnet Privada Primary Replica Zona de Disponibilidade 2 Subnet Privada Secondary Replica Synchronous-commit Synchronous-commit Primary: 10.0.2.100 WSFC: 10.0.2.101 AG Listener: 10.0.2.102 Primary: 10.0.3.100 WSFC: 10.0.3.101 AG Listener: 10.0.3.102 AG Listener: ag.awslabs.net Failover automático

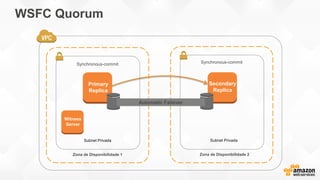

- 22. WSFC Quorum Zona deDisponibilidade 1 Subnet Privada Primary Replica Zona de Disponibilidade 2 Subnet Privada Secondary Replica Synchronous-commit Synchronous-commit Automatic Failover Witness Server

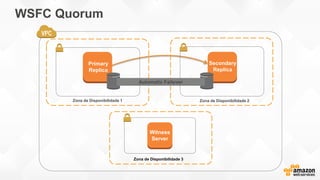

- 23. WSFC Quorum Zona deDisponibilidade 1 Primary Replica Zona de Disponibilidade 2 Secondary Replica Automatic Failover Witness Server Zona de Disponibilidade 3

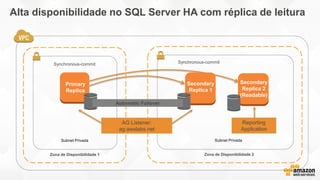

- 24. Alta disponibilidade noSQL Server HA com réplica de leitura Zona de Disponibilidade 1 Subnet Privada Primary Replica Zona de Disponibilidade 2 Subnet Privada Secondary Replica 1 Synchronous-commit Synchronous-commit AG Listener: ag.awslabs.net Automatic Failover Asynchronous-commit Secondary Replica 2 (Readable) Reporting Application

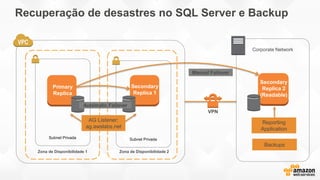

- 25. Recuperação de desastresno SQL Server e Backup Zona de Disponibilidade 1 Subnet Privada Primary Replica Zona de Disponibilidade 2 Secondary Replica 1 Subnet Privada AG Listener: ag.awslabs.net Corporate Network VPN Automatic Failover Secondary Replica 2 (Readable) Reporting Application Backups Manual Failover

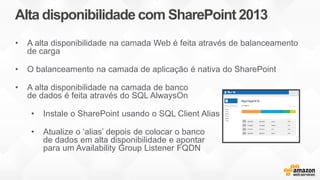

- 26. Alta disponibilidade comSharePoint 2013 • A alta disponibilidade na camada Web é feita através de balanceamento de carga • O balanceamento na camada de aplicação é nativa do SharePoint • A alta disponibilidade na camada de banco de dados é feita através do SQL AlwaysOn • Instale o SharePoint usando o SQL Client Alias • Atualize o ‘alias’ depois de colocar o banco de dados em alta disponibilidade e apontar para um Availability Group Listener FQDN

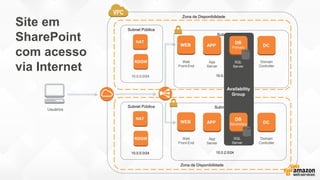

- 27. Subnet Privada Subnet Privada 10.0.2.0/24 Zonade Disponibilidade Zona de Disponibilidade Subnet Pública NAT 10.0.0.0/24 DC DB PrimaryAPPWEB Domain Controller App Server Web Front-End RDGW Subnet Pública NAT 10.0.0.0/24 10.0.2.0/24 DC DB SecondaryAPPWEB Domain Controller App Server Web Front-End RDGW Usuários Site em SharePoint com acesso via Internet Availability Group SQL Server SQL Server

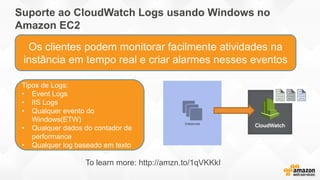

- 28. Suporte ao CloudWatchLogs usando Windows no Amazon EC2 Tipos de Logs: • Event Logs • IIS Logs • Qualquer evento do Windows(ETW) • Qualquer dados do contador de performance • Qualquer log baseado em texto Os clientes podem monitorar facilmente atividades na instância em tempo real e criar alarmes nesses eventos To learn more: http://amzn.to/1qVKKkI

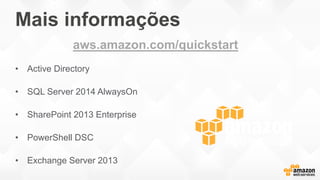

- 29. Mais informações • ActiveDirectory • SQL Server 2014 AlwaysOn • SharePoint 2013 Enterprise • PowerShell DSC • Exchange Server 2013 aws.amazon.com/quickstart
