1) O ArgoUML é uma ferramenta gratuita e open source para modelagem de software usando UML. 2) Ela suporta a maioria dos diagramas UML 1.4 e pode gerar código para linguagens como Java, PHP, C++ e Ruby. 3) O ArgoUML se destaca por fornecer recursos cognitivos que orientam e auxiliam o desenvolvedor durante a modelagem, como regras para verificar inconsistências e sugerir próximos passos.

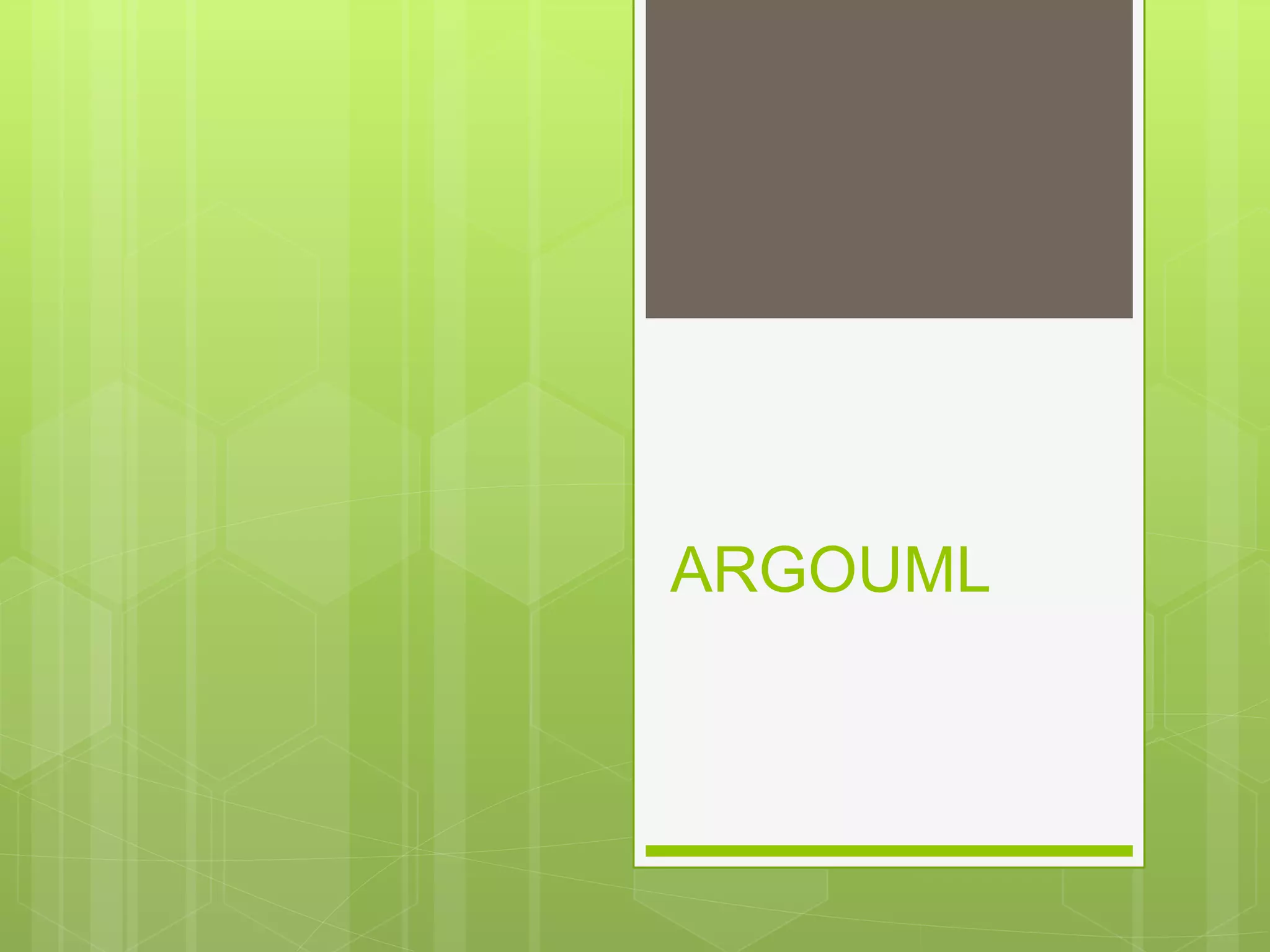

1. ARGOUML

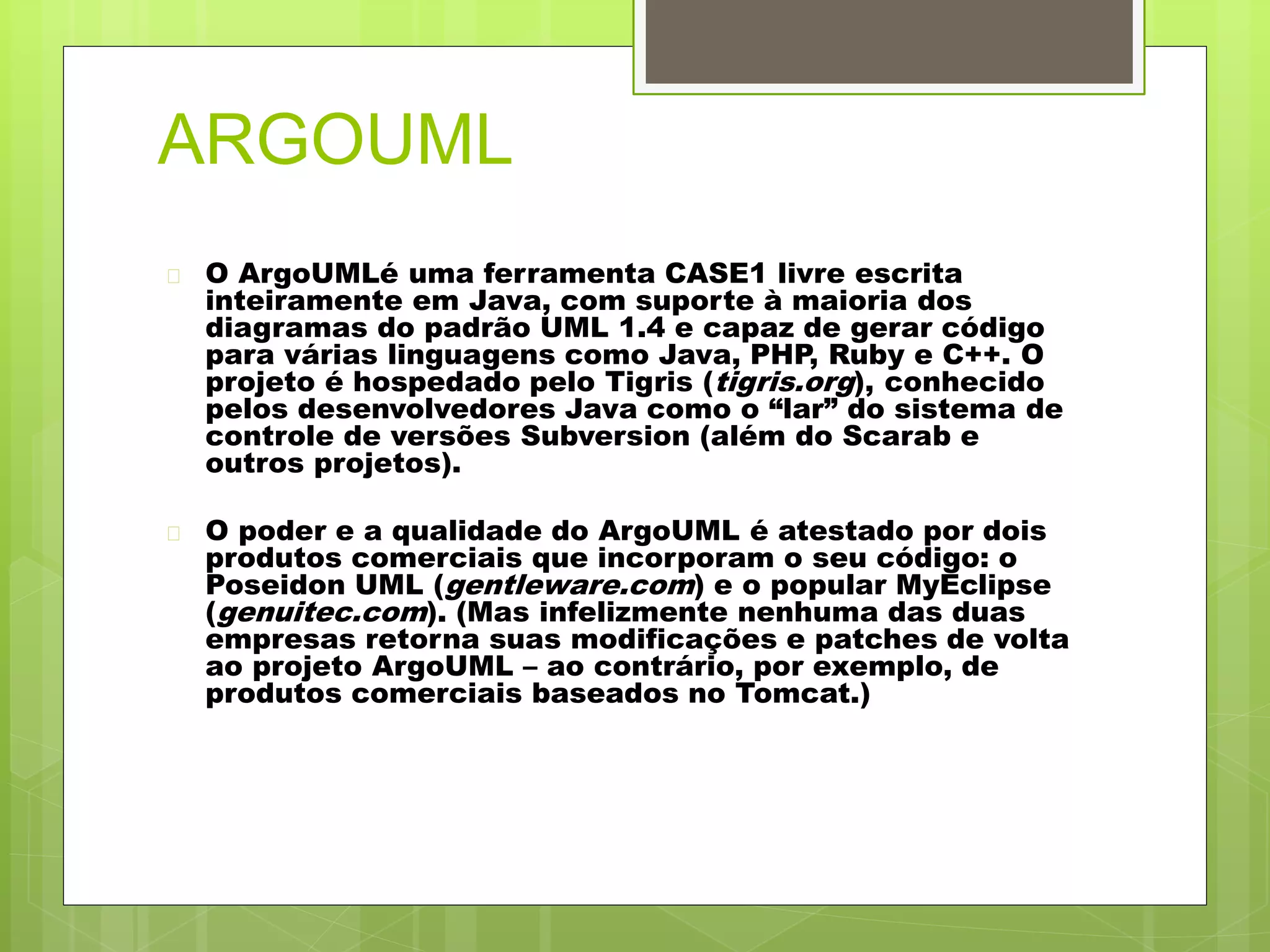

2. ARGOUML
 O ArgoUMLé uma ferramenta CASE1 livre escrita
inteiramente em Java, com suporte à maioria dos
diagramas do padrão UML 1.4 e capaz de gerar código
para várias linguagens como Java, PHP, Ruby e C++. O
projeto é hospedado pelo Tigris (tigris.org), conhecido
pelos desenvolvedores Java como o “lar” do sistema de
controle de versões Subversion (além do Scarab e
outros projetos).
 O poder e a qualidade do ArgoUML é atestado por dois
produtos comerciais que incorporam o seu código: o
Poseidon UML (gentleware.com) e o popular MyEclipse
(genuitec.com). (Mas infelizmente nenhuma das duas
empresas retorna suas modificações e patches de volta
ao projeto ArgoUML – ao contrário, por exemplo, de
produtos comerciais baseados no Tomcat.)

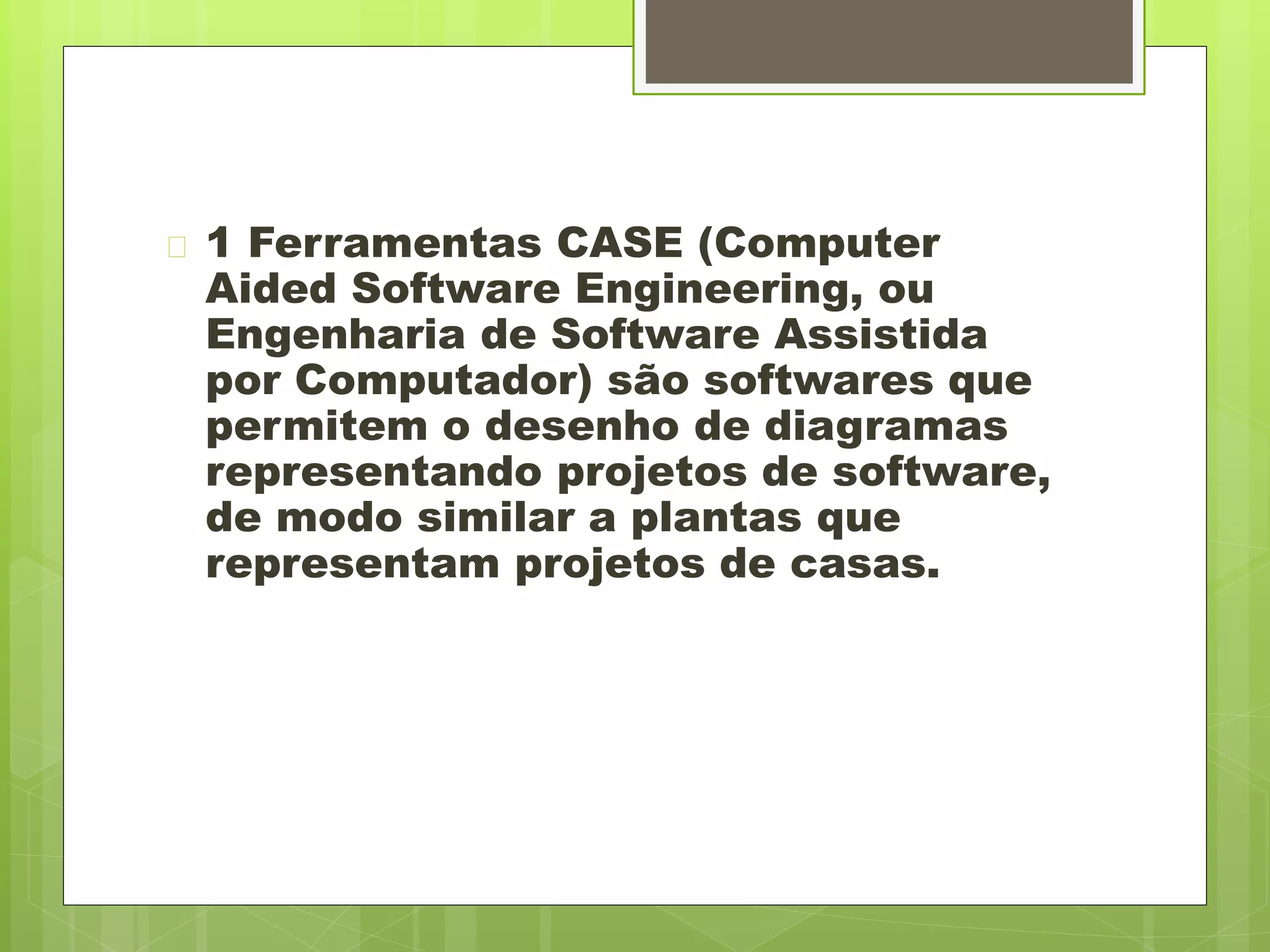

3.  1 Ferramentas CASE (Computer
Aided Software Engineering, ou
Engenharia de Software Assistida
por Computador) são softwares que
permitem o desenho de diagramas
representando projetos de software,
de modo similar a plantas que
representam projetos de casas.

4.  O grande diferencial do ArgoUML em relação a
outras ferramentas CASE são os recursos
cognitivos embutidos no produto. Em vez de ser
apenas um diagramador, documentador e gerador
de código, o ArgoUML procura orientar e auxiliar
o desenvolvedor na construção dos modelos.
Esta ajuda provém de várias regras (“críticas”)
que são aplicadas continuamente, verificando
inconsistências, erros comuns e sugerindo
próximos passos.
 Este artigo apresenta uma introdução ao
ArgoUML, focando nos diagramas de casos de
uso e diagramas de classes. Ao longo do artigo,
quadros explicarão os conceitos básicos sobre
estes diagramas, paraauxiliar o leitor com pouco
conhecimento prévio de UML. Já
desenvolvedores com conhecimentos sólidos de
UML podem ignorar os quadros, e se concentrar
apenas no texto principal, que descreve o uso da
ferramenta.

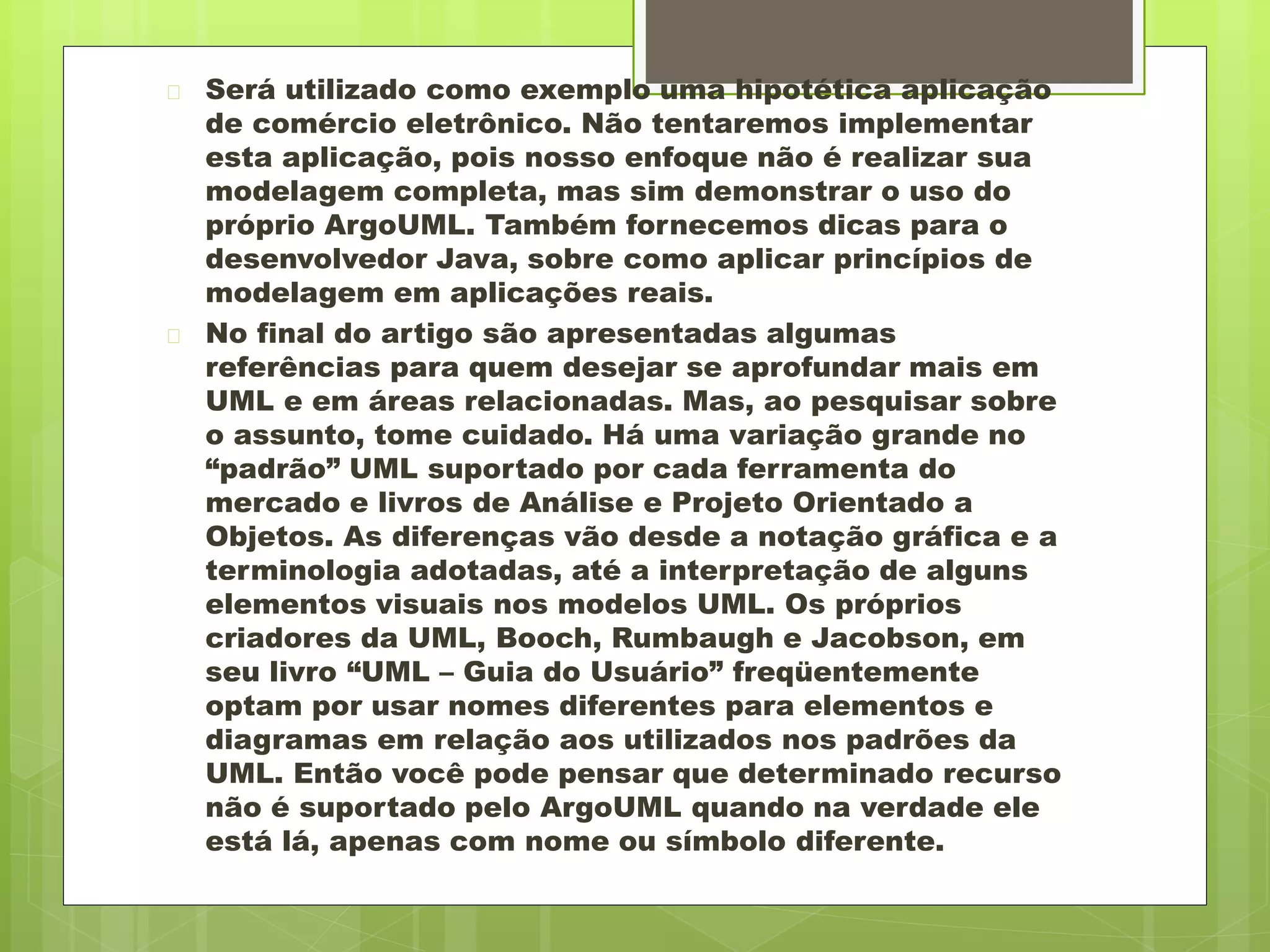

5.  Será utilizado como exemplo uma hipotética aplicação
de comércio eletrônico. Não tentaremos implementar
esta aplicação, pois nosso enfoque não é realizar sua
modelagem completa, mas sim demonstrar o uso do
próprio ArgoUML. Também fornecemos dicas para o
desenvolvedor Java, sobre como aplicar princípios de
modelagem em aplicações reais.
 No final do artigo são apresentadas algumas
referências para quem desejar se aprofundar mais em
UML e em áreas relacionadas. Mas, ao pesquisar sobre
o assunto, tome cuidado. Há uma variação grande no
“padrão” UML suportado por cada ferramenta do
mercado e livros de Análise e Projeto Orientado a
Objetos. As diferenças vão desde a notação gráfica e a
terminologia adotadas, até a interpretação de alguns
elementos visuais nos modelos UML. Os próprios
criadores da UML, Booch, Rumbaugh e Jacobson, em
seu livro “UML – Guia do Usuário” freqüentemente
optam por usar nomes diferentes para elementos e
diagramas em relação aos utilizados nos padrões da
UML. Então você pode pensar que determinado recurso
não é suportado pelo ArgoUML quando na verdade ele
está lá, apenas com nome ou símbolo diferente.

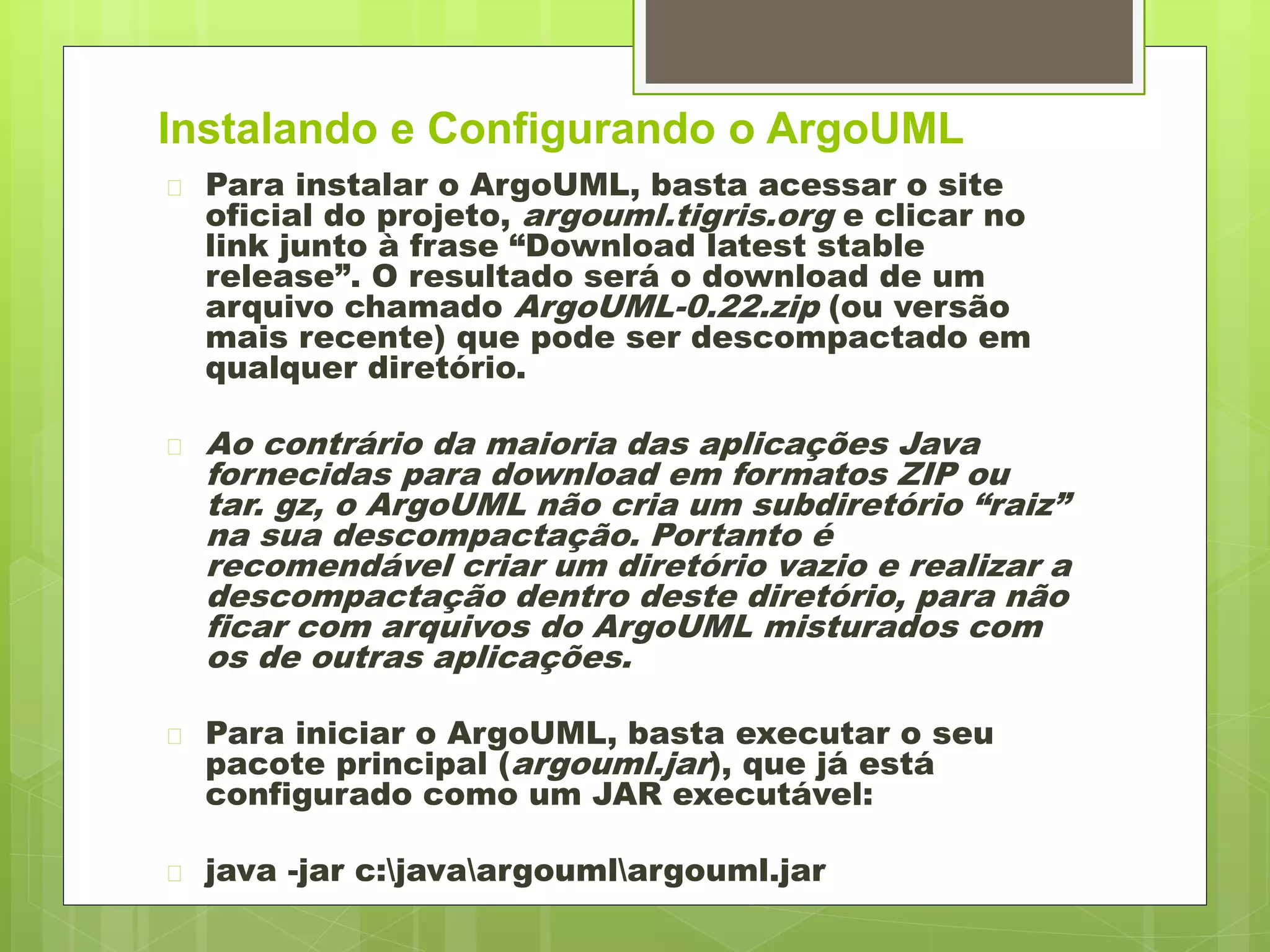

6. Instalando e Configurando o ArgoUML
 Para instalar o ArgoUML, basta acessar o site
oficial do projeto, argouml.tigris.org e clicar no
link junto à frase “Download latest stable
release”. O resultado será o download de um
arquivo chamado ArgoUML-0.22.zip (ou versão
mais recente) que pode ser descompactado em
qualquer diretório.
 Ao contrário da maioria das aplicações Java
fornecidas para download em formatos ZIP ou
tar. gz, o ArgoUML não cria um subdiretório “raiz”
na sua descompactação. Portanto é
recomendável criar um diretório vazio e realizar a
descompactação dentro deste diretório, para não
ficar com arquivos do ArgoUML misturados com
os de outras aplicações.
 Para iniciar o ArgoUML, basta executar o seu
pacote principal (argouml.jar), que já está
configurado como um JAR executável:
 java -jar c:javaargoumlargouml.jar

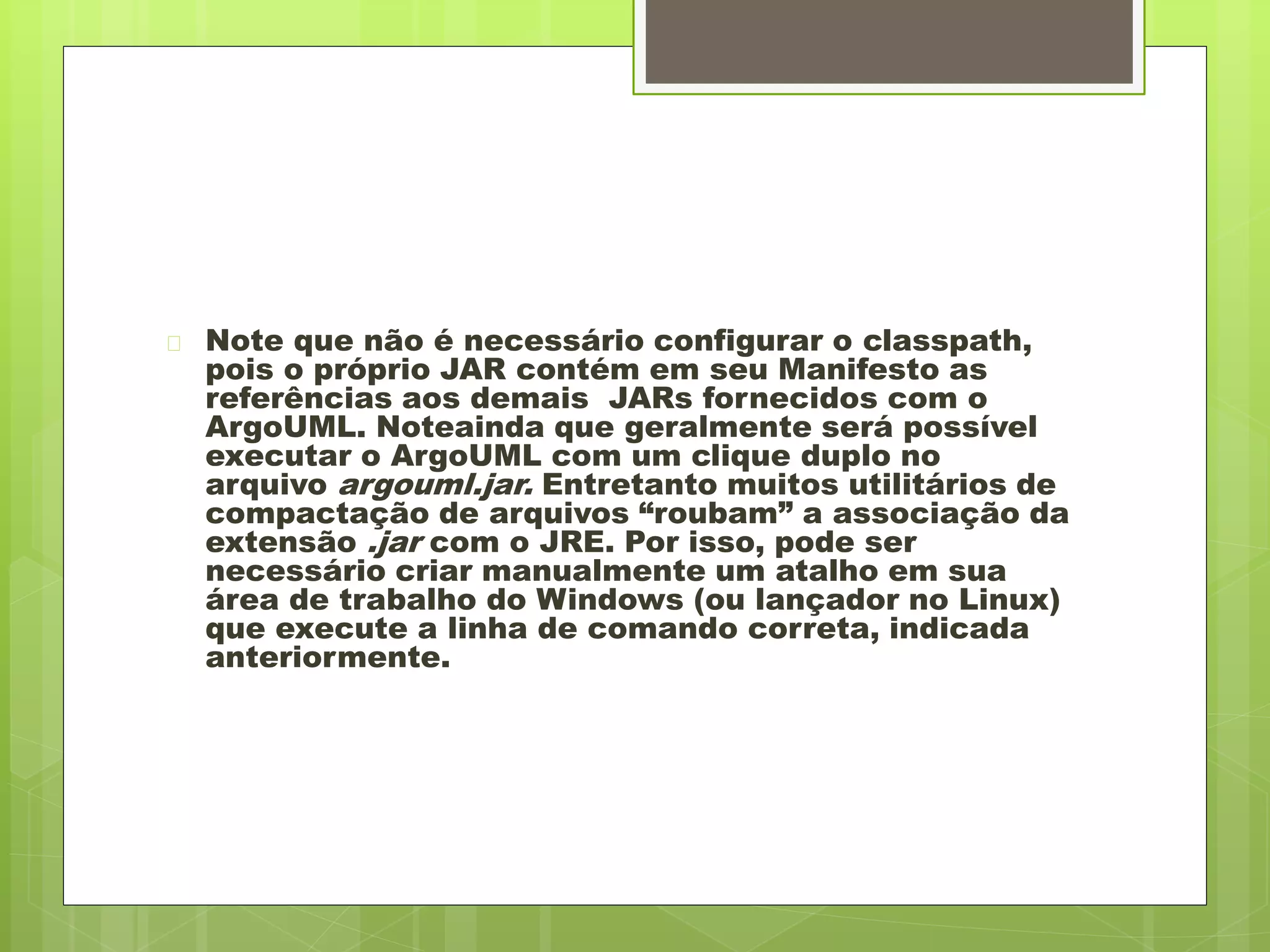

7.  Note que não é necessário configurar o classpath,
pois o próprio JAR contém em seu Manifesto as
referências aos demais JARs fornecidos com o
ArgoUML. Noteainda que geralmente será possível
executar o ArgoUML com um clique duplo no
arquivo argouml.jar. Entretanto muitos utilitários de
compactação de arquivos “roubam” a associação da
extensão .jar com o JRE. Por isso, pode ser
necessário criar manualmente um atalho em sua
área de trabalho do Windows (ou lançador no Linux)
que execute a linha de comando correta, indicada
anteriormente.

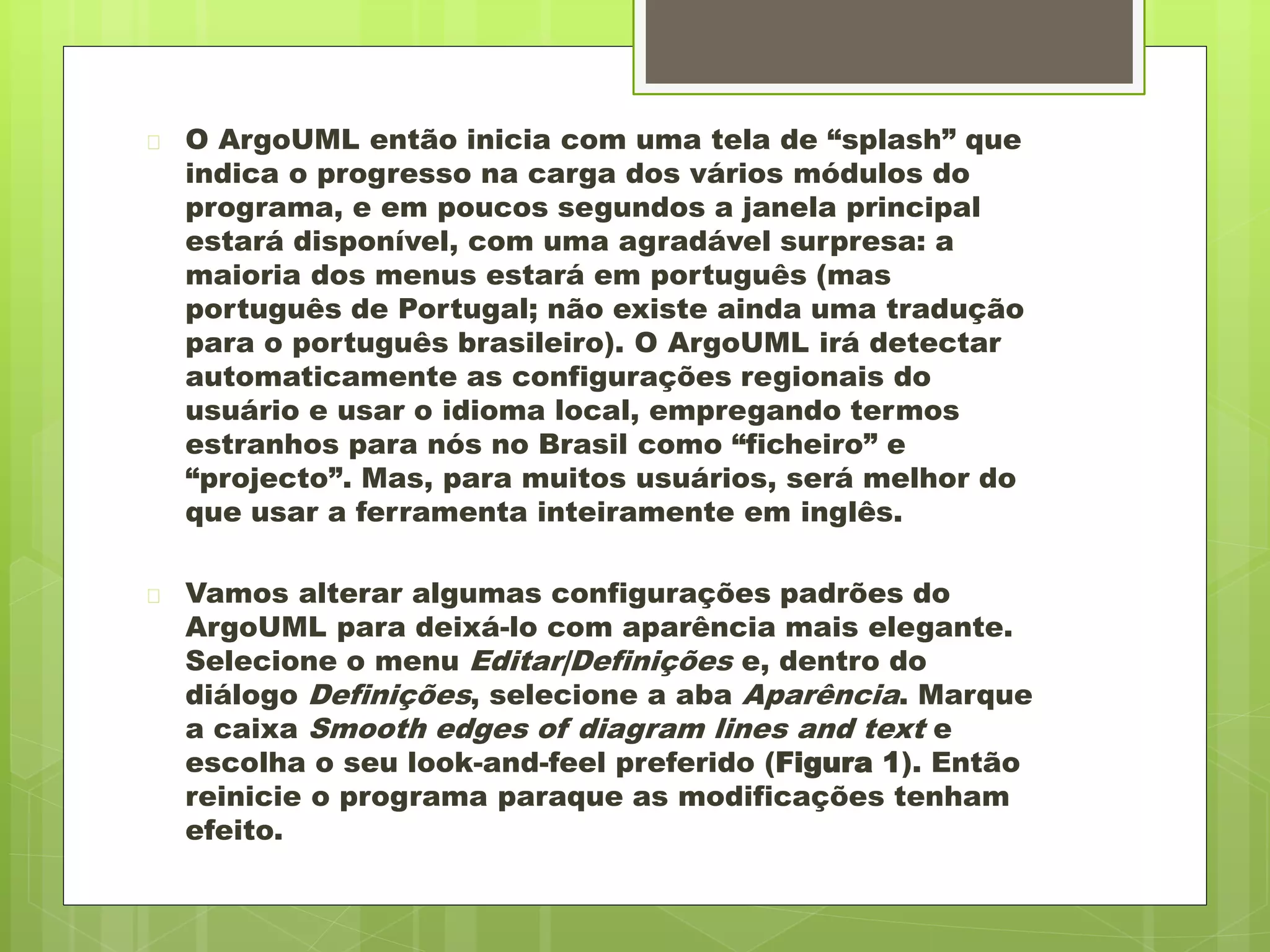

8.  O ArgoUML então inicia com uma tela de “splash” que
indica o progresso na carga dos vários módulos do
programa, e em poucos segundos a janela principal
estará disponível, com uma agradável surpresa: a
maioria dos menus estará em português (mas
português de Portugal; não existe ainda uma tradução
para o português brasileiro). O ArgoUML irá detectar
automaticamente as configurações regionais do
usuário e usar o idioma local, empregando termos
estranhos para nós no Brasil como “ficheiro” e
“projecto”. Mas, para muitos usuários, será melhor do
que usar a ferramenta inteiramente em inglês.
 Vamos alterar algumas configurações padrões do
ArgoUML para deixá-lo com aparência mais elegante.
Selecione o menu Editar|Definições e, dentro do
diálogo Definições, selecione a aba Aparência. Marque
a caixa Smooth edges of diagram lines and text e
escolha o seu look-and-feel preferido (Figura 1). Então
reinicie o programa paraque as modificações tenham
efeito.

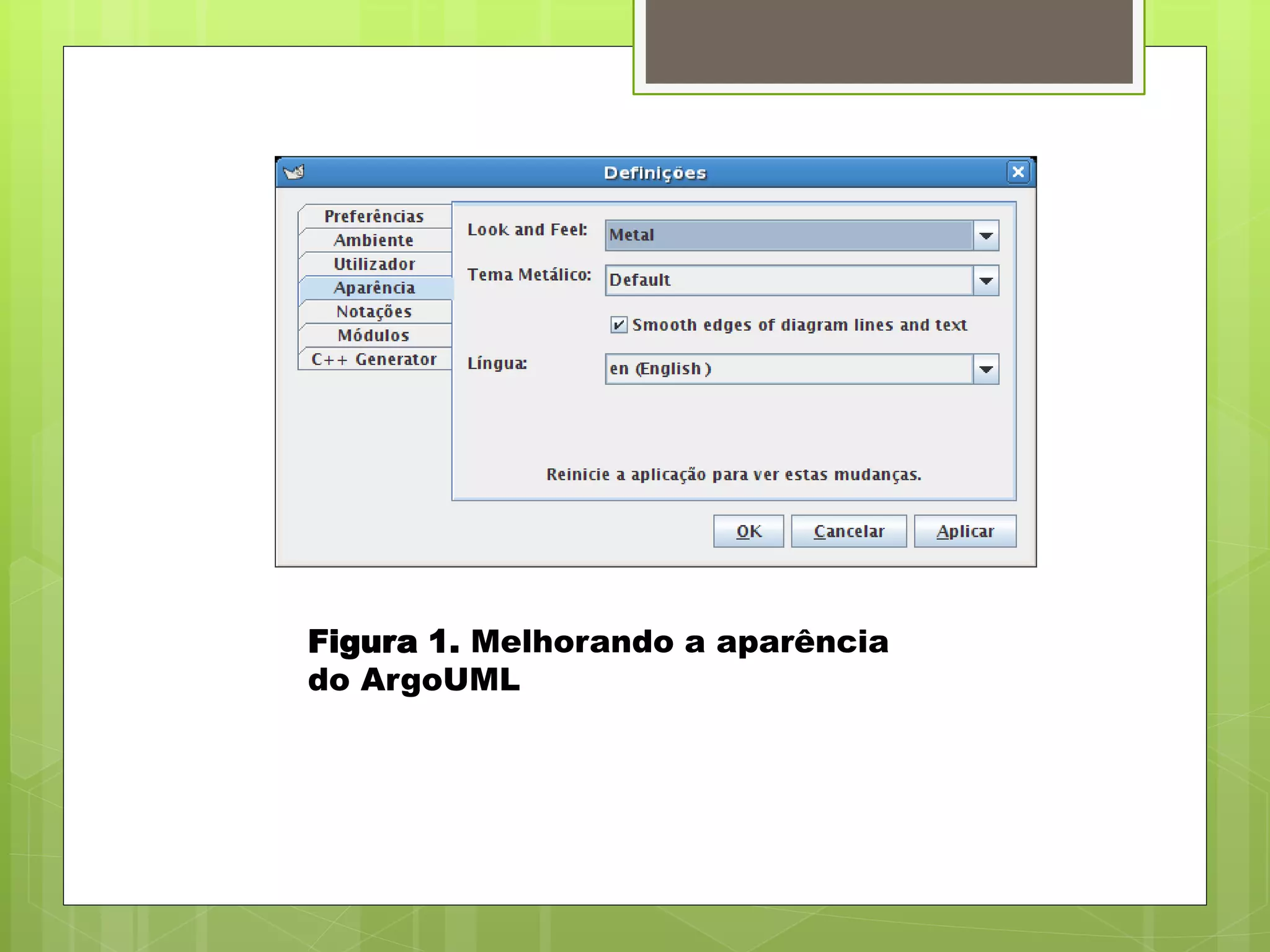

9. Figura 1. Melhorando a aparência
do ArgoUML

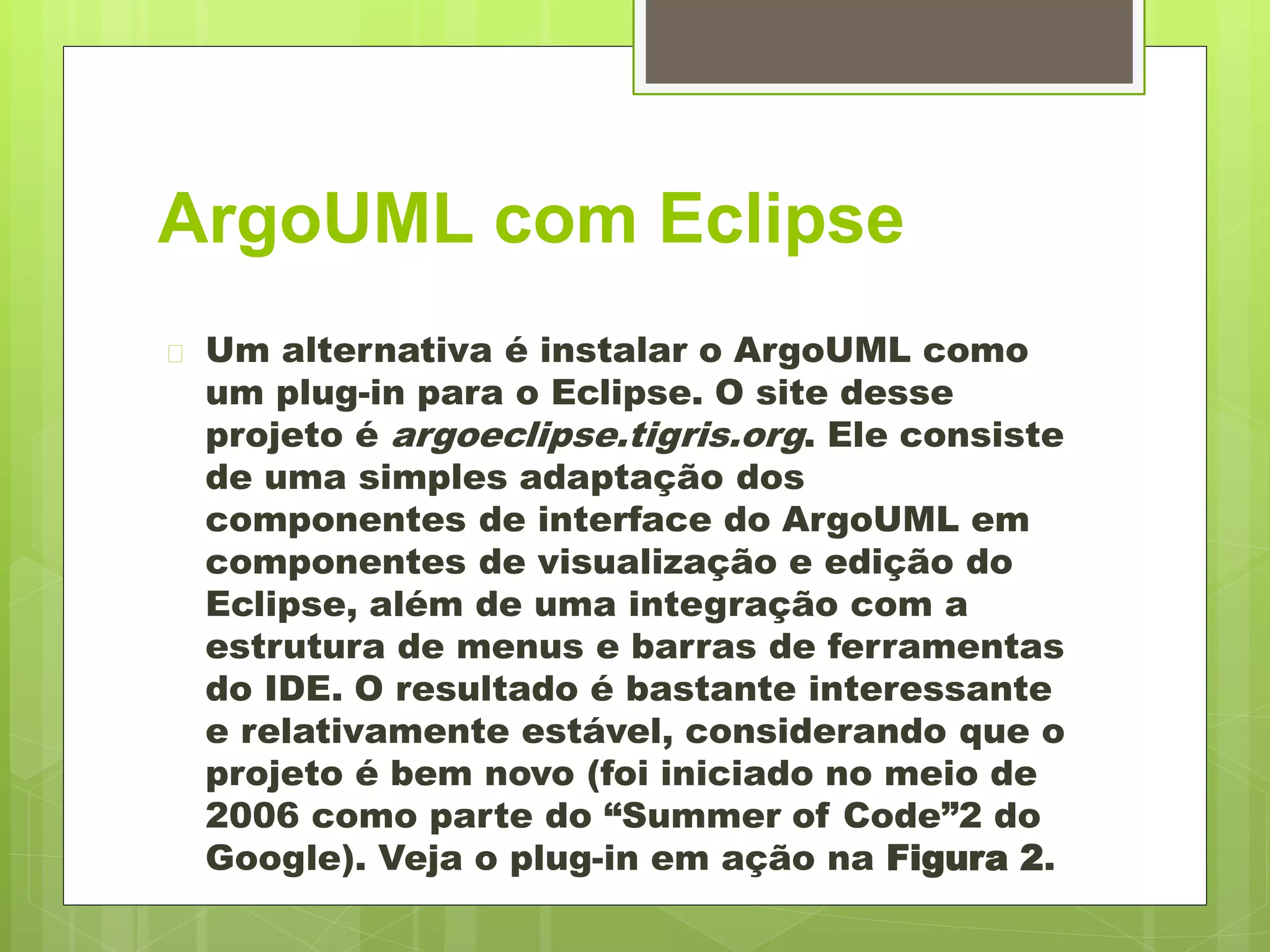

10. ArgoUML com Eclipse
 Um alternativa é instalar o ArgoUML como
um plug-in para o Eclipse. O site desse
projeto é argoeclipse.tigris.org. Ele consiste
de uma simples adaptação dos
componentes de interface do ArgoUML em
componentes de visualização e edição do
Eclipse, além de uma integração com a
estrutura de menus e barras de ferramentas
do IDE. O resultado é bastante interessante
e relativamente estável, considerando que o
projeto é bem novo (foi iniciado no meio de
2006 como parte do “Summer of Code”2 do
Google). Veja o plug-in em ação na Figura 2.

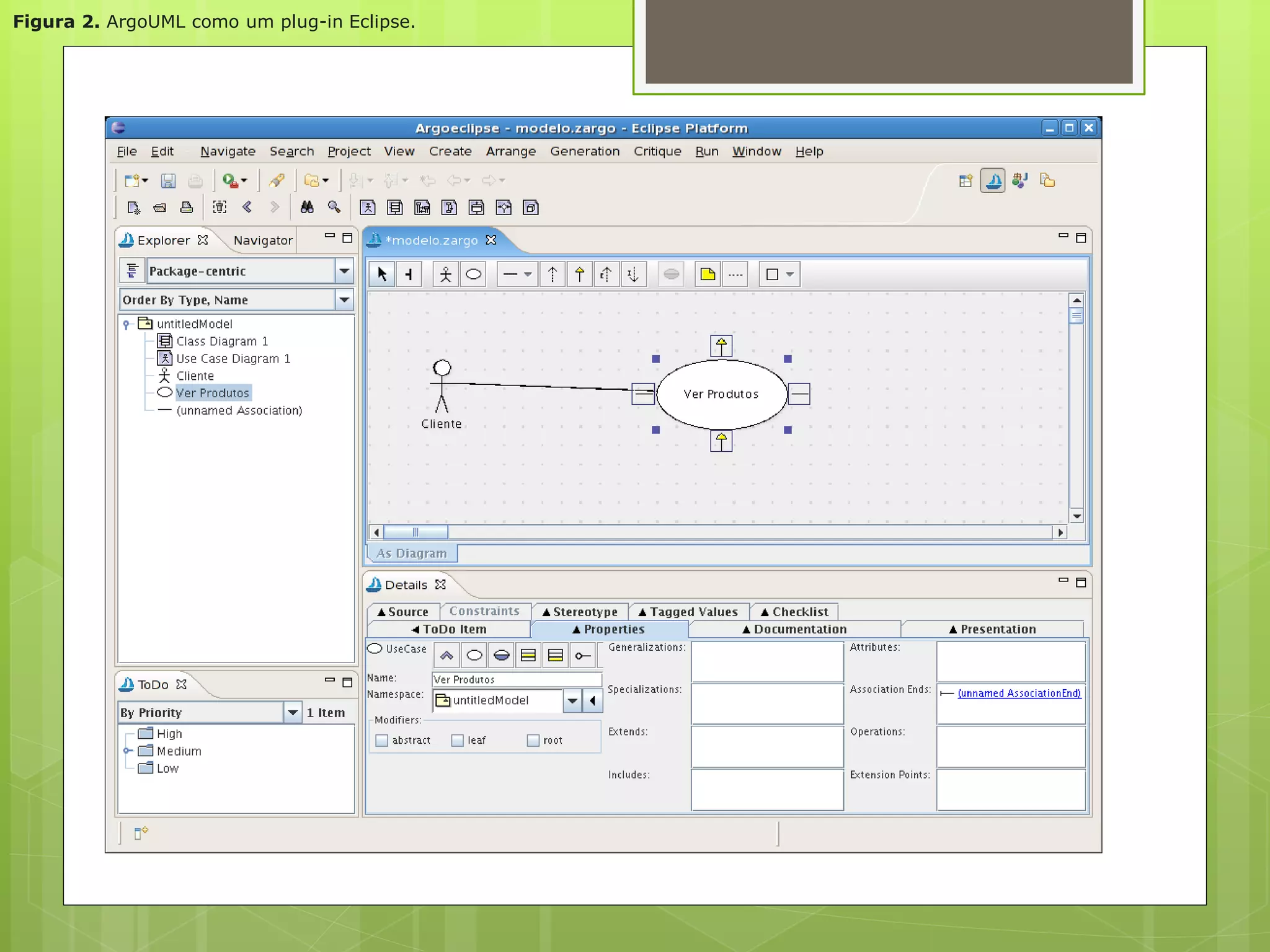

11. Figura 2. ArgoUML como um plug-in Eclipse.

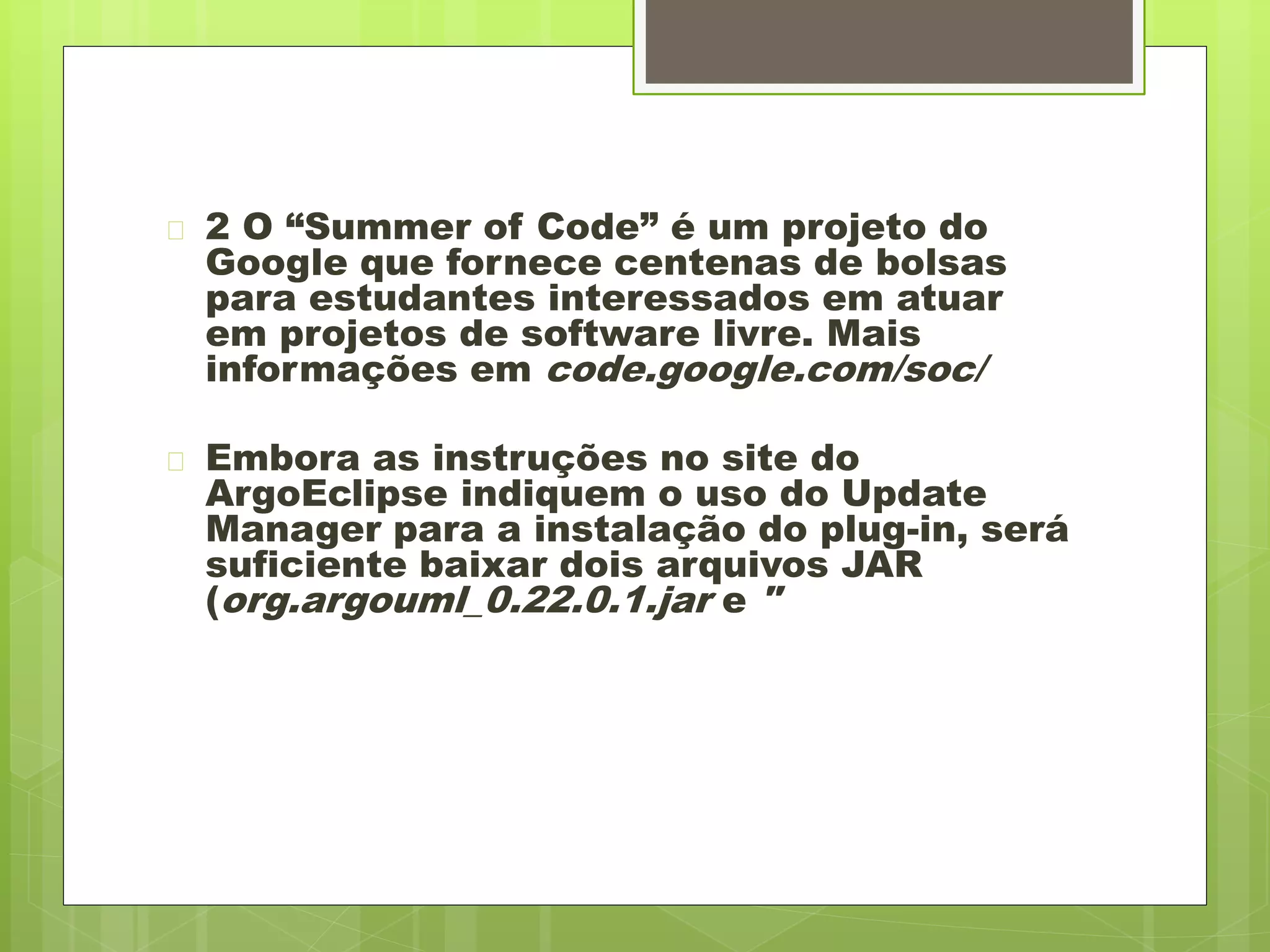

12.  2 O “Summer of Code” é um projeto do
Google que fornece centenas de bolsas
para estudantes interessados em atuar
em projetos de software livre. Mais
informações em code.google.com/soc/
 Embora as instruções no site do
ArgoEclipse indiquem o uso do Update
Manager para a instalação do plug-in, será
suficiente baixar dois arquivos JAR
(org.argouml_0.22.0.1.jar e "
