Este documento descreve um projeto de estudantes para implementar comunicação TCP/IP em controladores industriais usando microcontroladores PIC. O projeto incluiu estudar protocolos de rede, implementar a pilha TCP/IP em PICs, e construir uma aplicação Java para acessar controladores remotos. Futuramente, o projeto será aprimorado com novas aplicações e acesso via celular.

1. Universidade de Trás-os-Montes e Alto
Douro
Marco Silva nº20714
Bruno Pereira nº20936
Alunos

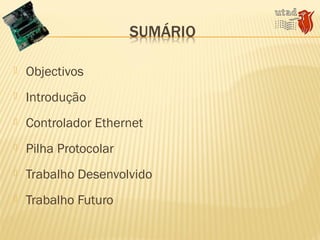

2.  Objectivos
 Introdução
 Controlador Ethernet
 Pilha Protocolar
 Trabalho Desenvolvido
 Trabalho Futuro

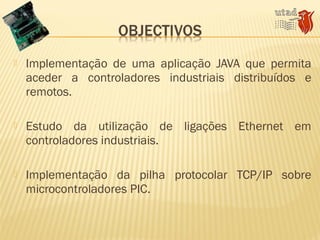

3.  Implementação de uma aplicação JAVA que permita
aceder a controladores industriais distribuídos e
remotos.
 Estudo da utilização de ligações Ethernet em
controladores industriais.
 Implementação da pilha protocolar TCP/IP sobre
microcontroladores PIC.

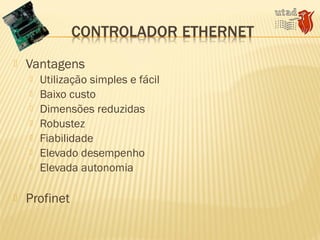

5.  Vantagens
 Utilização simples e fácil
 Baixo custo
 Dimensões reduzidas
 Robustez
 Fiabilidade
 Elevado desempenho
 Elevada autonomia
 Profinet

7.  Actualmente, a pilha TCP/IP é composta por um
grande número de protocolos, e não apenas pelos
dois que lhe dão nome.
Camada Aplicação
Camada Física
Camada Transporte
Camada Rede
Camada Ligação de Dados

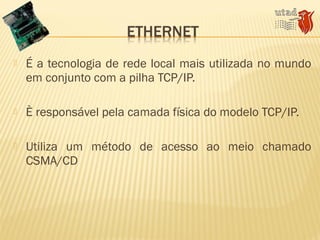

8.  É a tecnologia de rede local mais utilizada no mundo
em conjunto com a pilha TCP/IP.
 È responsável pela camada física do modelo TCP/IP.
 Utiliza um método de acesso ao meio chamado
CSMA/CD

9.  Pesquisa bibliográfica.
 Estudo e compreensão da pilha protocolar TCP/IP
 Adaptação à linguagem de programação do
controlador ethernet (C) e (Basic).
 Construção de uma aplicação em linguagem java.

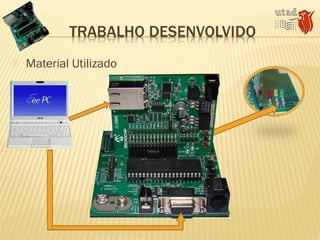

10.  Material Utilizado

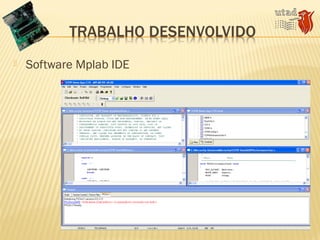

11.  Software Mplab IDE

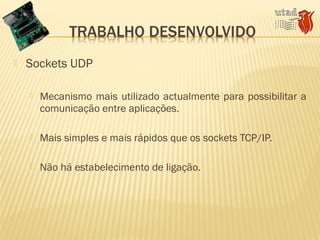

12.  Sockets UDP
 Mecanismo mais utilizado actualmente para possibilitar a
comunicação entre aplicações.
 Mais simples e mais rápidos que os sockets TCP/IP.
 Não há estabelecimento de ligação.

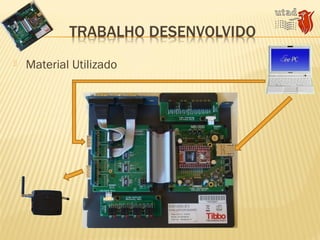

14.  Material Utilizado

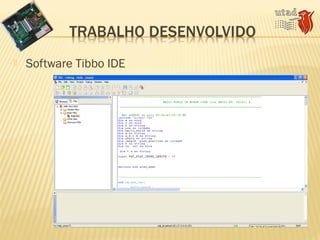

15.  Software Tibbo IDE

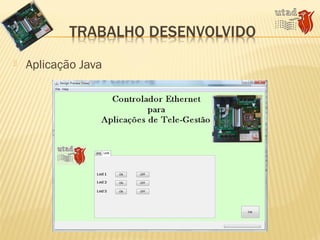

16.  Aplicação Java

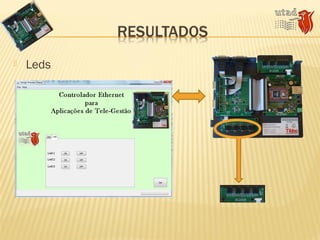

17.  Leds

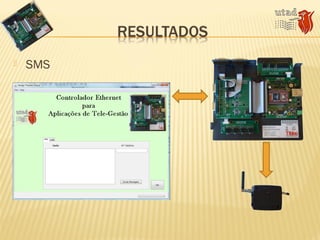

18.  SMS

19.  Aperfeiçoamento deste projecto.
 Desenvolvimento de novas aplicações.
 Aceder ao controlador usando um telemóvel.

20. Universidade de Trás-os-Montes e Alto
Douro
Marco Silva nº20714
Bruno Pereira nº20936
Alunos
Obrigado pela atenção…
