1) O documento descreve um projeto técnico para implantar um canal de TV digital aberta para transmitir conteúdo educativo e de cidadania. 2) O canal usará transmissão terrestre digital ISDB-T para transmitir 5 programas, incluindo um canal principal em alta definição para a prefeitura. 3) O projeto estima um custo total de R$648.000 para equipamentos de transmissão, estúdio e manutenção.

1. Projeto técnico
canaldacidadania.org.br
Engenheiros Luiz Mucio e Luiz Carneiro
Sua Implantação (Infraestrutura e manutenção)

2. Fibra Óptica
Fibra Óptica
TV Escola -RJ
Embratel
Mackenzie
Embratel
Guaratiba
Sinal Analógico
Polarização vertical
Frequência 5995
Sinal Digital
Banda C
Polarização
horizontal
Frequência 6190
Satélite C2 Banda C
Sinal Analógico
Polarização horizontal
Frequência 3770
UP LINK
UP LINK
DOWN LINK
DOWN
LINK
Sinal Digital
Banda C - Polarização
vertical Frequência
3965
Recepção Analógica ou Digital
Escolas e Telespectadores
DTH
Teleporto
Headend
Assinantes
SKY - Canal 164
TELEFÔNICA TV - Canal 694
EMBRATEL - Canal 123
Satélite
Banda KU
UP LINK DOWN
LINK
DOWN
LINK
Sinal Digital
Banda C - Polarização
vertical Frequência
3965
Assinantes
NET, Outras
Cabo
Teleporto
Headend
Sinal TV Escola - Capilaridade (TX/RX)

3. Projeto técnico
canaldacidadania.org.br
Canal da Cidadania

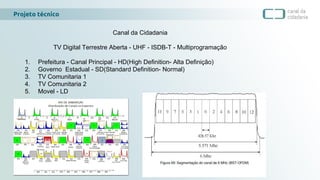

TV Digital Terrestre Aberta - UHF - ISDB-T - Multiprogramação
1. Prefeitura - Canal Principal - HD(High Definition- Alta Definição)
2. Governo Estadual - SD(Standard Definition- Normal)
3. TV Comunitaria 1
4. TV Comunitaria 2
5. Movel - LD

4. Projeto técnico
canaldacidadania.org.br
Plataforma Tecnologica 1
Playout
Canal Cidadania Enlace
Microondas

5. Projeto técnico
canaldacidadania.org.br

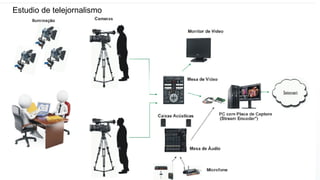

Estudio de telejornalismo

6. Projeto técnico
canaldacidadania.org.br
Playout
Canal Cidadania

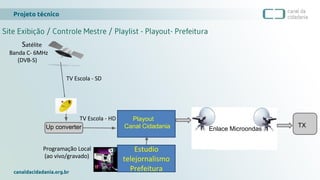

Site Exibição / Controle Mestre / Playlist - Playout- Prefeitura
Up converter Enlace Microondas
TX

7. Projeto técnico
canaldacidadania.org.br

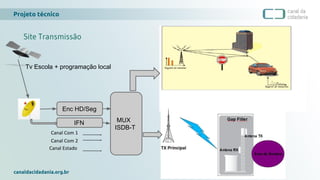

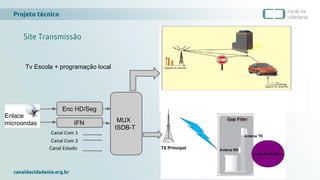

Site Transmissão
Tv Escola + programação local
Enc HD/Seg
MUX
ISDB-T
IFN
Enlace
microondas

8. Projeto técnico
canaldacidadania.org.br

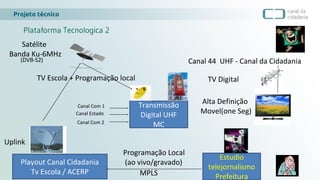

Plataforma Tecnologica 2

9. Projeto técnico
canaldacidadania.org.br
Estudio de telejornalismo

10. Projeto técnico
canaldacidadania.org.br

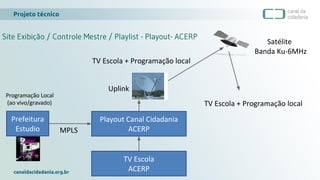

Site Exibição / Controle Mestre / Playlist - Playout- ACERP

11. Projeto técnico
canaldacidadania.org.br
Site Transmissão
Tv Escola + programação local
Enc HD/Seg
MUX
ISDB-T
IFN

12. Projeto técnico
canaldacidadania.org.br
Componentes de Custo
Projeto Telecom
Projeto infra (civil, elétrico, climatização)
Infraestrutura própria (Torre, edificação,energia)
Antena junto com Estúdio
Reforçadores de sinal (Gapfillers)
Tem TV Comunitária e Gov. do Estado
Redundância
Equipamentos

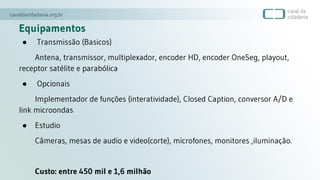

13. Equipamentos
● Transmissão (Basicos)
Antena, transmissor, multiplexador, encoder HD, encoder OneSeg, playout,
receptor satélite e parabólica
● Opcionais
Implementador de funções (interatividade), Closed Caption, conversor A/D e
link microondas
● Estudio
Câmeras, mesas de audio e video(corte), microfones, monitores ,iluminação.
Custo: entre 450 mil e 1,6 milhão

14. Projeto técnico
canaldacidadania.org.br
Equipamentos Custo R$
Conversor A/D
Up Converter 4.000
Encoder Full HD 110.000
Encoder One Seg
Microondas 80.000
MUX 32.000
Transmissor 500W 90.000
Antena 13.000
Implementador de Funções 50.000
Projeto técnico 10.000
Mão de Obra 10.000
Elétrica / Ar Condicionado 40.000
Conectores e Cabos 12.000
Recepção Sat 12.000
Playout Gravado 48.000
Playout Ao Vivo 62.000
Estúdio 75.000
Transmissão 463.000
Playout 110.000
Estúdio 75.000
TOTAL 648.000

15. Projeto técnico
canaldacidadania.org.br
Contato
Obrigado pela atenção.
Luiz Mucio & Luiz Carneiro
Infraestrutura e Manutenção
email: canaldacidadania@acerp.org.br
tels: (21)2117-6302
Rua da Relação, 18 / 10o. andar / Centro
Rio de Janeiro / RJ / CEP 20231-110
