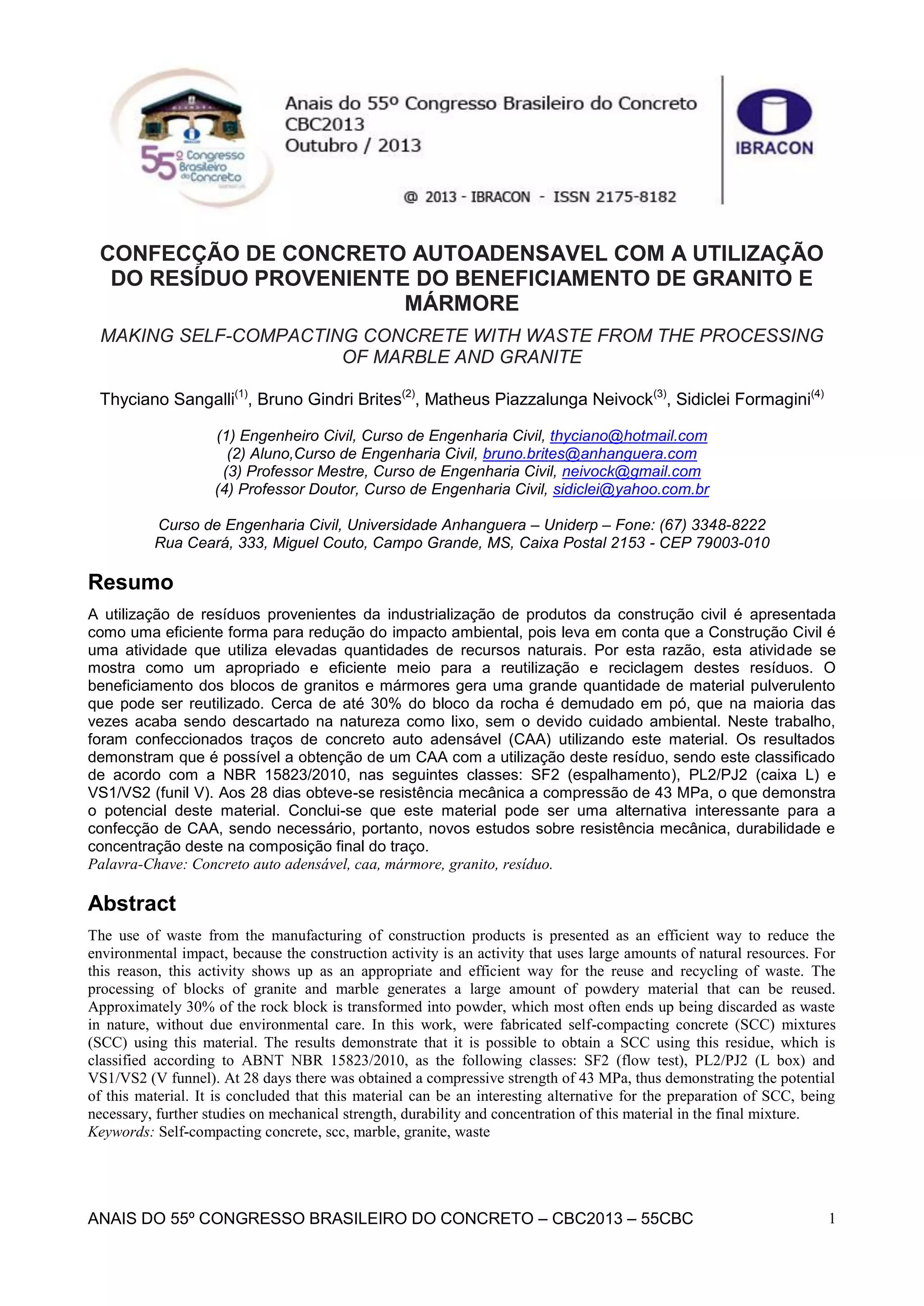

ANAIS DO 55º CONGRESSO BRASILEIRO DO CONCRETO – CBC2013 – 55CBC 1
CONFECÇÃO DE CONCRETO AUTOADENSAVEL COM A UTILIZAÇÃO
DO RESÍDUO PROVENIENTE DO BENEFICIAMENTO DE GRANITO E
MÁRMORE
MAKING SELF-COMPACTING CONCRETE WITH WASTE FROM THE PROCESSING
OF MARBLE AND GRANITE
Thyciano Sangalli(1)
, Bruno Gindri Brites(2)
, Matheus Piazzalunga Neivock(3)
, Sidiclei Formagini(4)
(1) Engenheiro Civil, Curso de Engenharia Civil, thyciano@hotmail.com
(2) Aluno,Curso de Engenharia Civil, bruno.brites@anhanguera.com
(3) Professor Mestre, Curso de Engenharia Civil, neivock@gmail.com
(4) Professor Doutor, Curso de Engenharia Civil, sidiclei@yahoo.com.br
Curso de Engenharia Civil, Universidade Anhanguera – Uniderp – Fone: (67) 3348-8222
Rua Ceará, 333, Miguel Couto, Campo Grande, MS, Caixa Postal 2153 - CEP 79003-010
Resumo
A utilização de resíduos provenientes da industrialização de produtos da construção civil é apresentada
como uma eficiente forma para redução do impacto ambiental, pois leva em conta que a Construção Civil é
uma atividade que utiliza elevadas quantidades de recursos naturais. Por esta razão, esta atividade se
mostra como um apropriado e eficiente meio para a reutilização e reciclagem destes resíduos. O
beneficiamento dos blocos de granitos e mármores gera uma grande quantidade de material pulverulento
que pode ser reutilizado. Cerca de até 30% do bloco da rocha é demudado em pó, que na maioria das
vezes acaba sendo descartado na natureza como lixo, sem o devido cuidado ambiental. Neste trabalho,
foram confeccionados traços de concreto auto adensável (CAA) utilizando este material. Os resultados
demonstram que é possível a obtenção de um CAA com a utilização deste resíduo, sendo este classificado
de acordo com a NBR 15823/2010, nas seguintes classes: SF2 (espalhamento), PL2/PJ2 (caixa L) e
VS1/VS2 (funil V). Aos 28 dias obteve-se resistência mecânica a compressão de 43 MPa, o que demonstra
o potencial deste material. Conclui-se que este material pode ser uma alternativa interessante para a
confecção de CAA, sendo necessário, portanto, novos estudos sobre resistência mecânica, durabilidade e
concentração deste na composição final do traço.
Palavra-Chave: Concreto auto adensável, caa, mármore, granito, resíduo.
Abstract
The use of waste from the manufacturing of construction products is presented as an efficient way to reduce the
environmental impact, because the construction activity is an activity that uses large amounts of natural resources. For
this reason, this activity shows up as an appropriate and efficient way for the reuse and recycling of waste. The
processing of blocks of granite and marble generates a large amount of powdery material that can be reused.
Approximately 30% of the rock block is transformed into powder, which most often ends up being discarded as waste
in nature, without due environmental care. In this work, were fabricated self-compacting concrete (SCC) mixtures
(SCC) using this material. The results demonstrate that it is possible to obtain a SCC using this residue, which is
classified according to ABNT NBR 15823/2010, as the following classes: SF2 (flow test), PL2/PJ2 (L box) and
VS1/VS2 (V funnel). At 28 days there was obtained a compressive strength of 43 MPa, thus demonstrating the potential
of this material. It is concluded that this material can be an interesting alternative for the preparation of SCC, being
necessary, further studies on mechanical strength, durability and concentration of this material in the final mixture.
Keywords: Self-compacting concrete, scc, marble, granite, waste

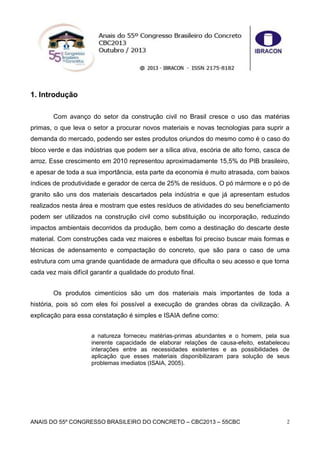

1. Introdução
Com avanço do setor da construção civil no Brasil cresce o uso das matérias
primas, o que leva o setor a procurar novos materiais e novas tecnologias para suprir a
demanda do mercado, podendo ser estes produtos oriundos do mesmo como é o caso do
bloco verde e das indústrias que podem ser a sílica ativa, escória de alto forno, casca de
arroz. Esse crescimento em 2010 representou aproximadamente 15,5% do PIB brasileiro,
e apesar de toda a sua importância, esta parte da economia é muito atrasada, com baixos
índices de produtividade e gerador de cerca de 25% de resíduos. O pó mármore e o pó de
granito são uns dos materiais descartados pela indústria e que já apresentam estudos
realizados nesta área e mostram que estes resíduos de atividades do seu beneficiamento
podem ser utilizados na construção civil como substituição ou incorporação, reduzindo
impactos ambientais decorridos da produção, bem como a destinação do descarte deste
material. Com construções cada vez maiores e esbeltas foi preciso buscar mais formas e
técnicas de adensamento e compactação do concreto, que são para o caso de uma
estrutura com uma grande quantidade de armadura que dificulta o seu acesso e que torna
cada vez mais difícil garantir a qualidade do produto final.
Os produtos cimentícios são um dos materiais mais importantes de toda a
história, pois só com eles foi possível a execução de grandes obras da civilização. A
explicação para essa constatação é simples e ISAIA define como:
a natureza forneceu matérias-primas abundantes e o homem, pela sua
inerente capacidade de elaborar relações de causa-efeito, estabeleceu
interações entre as necessidades existentes e as possibilidades de
aplicação que esses materiais disponibilizaram para solução de seus
problemas imediatos (ISAIA, 2005).

Cetin (1997) e Terzi Karasahin (2003) também confirmam que os resíduos do pó
de mármore podem ser utilizados como material para construção de um asfalto de baixo
tráfego. Resíduos de mármore podem atender a demanda de agregados para as
aplicações da construção civil (Zorluer, 2003).
Portanto, a utilização deste resíduo na construção civil constitui uma resposta
inteligente na melhoria da gestão ambiental. De um modo geral, a utilização destes
resíduos vem crescendo em todo o mundo. Geralmente, a adição do fíler do mármore e
granito proporciona concretos de melhor desempenho, tanto no estado fresco,
relacionado á trabalhabilidade, como endurecido, relacionado á resistência. CAA
(concreto autoadensável) uma evolução do concreto tradicional no qual está associada a
vantagens, como por exemplo, a alta capacidade de fluidez, coesividade e resistência à
segregação em seu estado fresco, e alta capacidade de preenchimento das formas,
mesmo na presença de altas taxas de armadura e sem vibração.
Essa busca por produtos inovadores deve ter à luz do conceito de desempenho, a
adição do pó de mármore ao concreto auto adensável visa melhorar a qualidade e o seu
desempenho. Diante desse contexto, a substituição deste resíduo favorece a produção de
um CAA, que tornará o elemento mais denso e com mínimos vazios, dificultando que
agentes nocivos externos ataquem o material.
No território brasileiro existem grande reservar de mármores, granitos e outras
rochas ornamentais, com os mais variados aspectos estéticos. De acordo com Filho e
Rodrigues (1990), em relação a produção destes materiais pode-se destacar os estados
do Espírito Santo, Minas Gerais, São Paulo, Mato Grosso do Sul, Rio de Janeiro, Bahia,
Ceará e Paraíba Dentre os estados produtores.
Deve-se ressaltar após a lavra das rochas, o material bruto, deve ainda passar
por uma etapa de beneficiamento, este processo fabril, transforma as rochas em placas,
ladrilhos e outros produtos para o consumo final da indústria da construção civil e demais
envolvidos. Esta etapa de transformação pode ocasionar a perda de cerca de 30% da
massa inicial, sem incluir nesta estimativa os rejeitos provenientes ainda da etapa de
polimento. (NEVES, 2002)

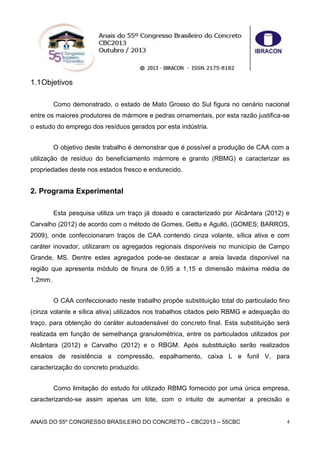

1.1Objetivos
Como demonstrado, o estado de Mato Grosso do Sul figura no cenário nacional
entre os maiores produtores de mármore e pedras ornamentais, por esta razão justifica-se
o estudo do emprego dos resíduos gerados por esta indústria.
O objetivo deste trabalho é demonstrar que é possível a produção de CAA com a
utilização de resíduo do beneficiamento mármore e granito (RBMG) e caracterizar as
propriedades deste nos estados fresco e endurecido.
2. Programa Experimental
Esta pesquisa utiliza um traço já dosado e caracterizado por Alcântara (2012) e
Carvalho (2012) de acordo com o método de Gomes, Gettu e Agulló, (GOMES; BARROS,
2009), onde confeccionaram traços de CAA contendo cinza volante, sílica ativa e com
caráter inovador, utilizaram os agregados regionais disponíveis no município de Campo
Grande, MS. Dentre estes agregados pode-se destacar a areia lavada disponível na
região que apresenta módulo de finura de 0,95 a 1,15 e dimensão máxima média de
1,2mm.
O CAA confeccionado neste trabalho propõe substituição total do particulado fino
(cinza volante e sílica ativa) utilizados nos trabalhos citados pelo RBMG e adequação do
traço, para obtenção do caráter autoadensável do concreto final. Esta substituição será
realizada em função de semelhança granulométrica, entre os particulados utilizados por
Alcântara (2012) e Carvalho (2012) e o RBGM. Após substituição serão realizados
ensaios de resistência a compressão, espalhamento, caixa L e funil V, para
caracterização do concreto produzido.
Como limitação do estudo foi utilizado RBMG fornecido por uma única empresa,
caracterizando-se assim apenas um lote, com o intuito de aumentar a precisão e

homogeneidade dos resultados, minimizando, portanto, as variáveis independentes da
pesquisa.

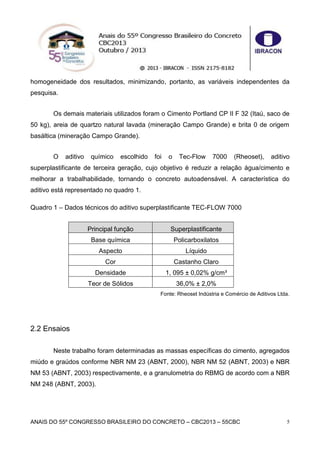

Os demais materiais utilizados foram o Cimento Portland CP II F 32 (Itaú, saco de
50 kg), areia de quartzo natural lavada (mineração Campo Grande) e brita 0 de origem
basáltica (mineração Campo Grande).
O aditivo químico escolhido foi o Tec-Flow 7000 (Rheoset), aditivo
superplastificante de terceira geração, cujo objetivo é reduzir a relação água/cimento e
melhorar a trabalhabilidade, tornando o concreto autoadensável. A característica do
aditivo está representado no quadro 1.
Quadro 1 – Dados técnicos do aditivo superplastificante TEC-FLOW 7000
Principal função Superplastificante
Base química Policarboxilatos
Aspecto Líquido
Cor Castanho Claro
Densidade 1, 095 ± 0,02% g/cm³
Teor de Sólidos 36,0% ± 2,0%
Fonte: Rheoset Indústria e Comércio de Aditivos Ltda.
2.2 Ensaios
Neste trabalho foram determinadas as massas específicas do cimento, agregados
miúdo e graúdos conforme NBR NM 23 (ABNT, 2000), NBR NM 52 (ABNT, 2003) e NBR
NM 53 (ABNT, 2003) respectivamente, e a granulometria do RBMG de acordo com a NBR
NM 248 (ABNT, 2003).

Quanto ao CAA, foram escolhidos 3 (três) ensaios para serem realizados com o
concreto no estado fresco e 1 (um) no estado endurecido, são eles:
a) Ensaio de espalhamento, a fim de avaliar o autoadensamento do concreto, de
acordo com a NBR 15.823-2 (ABNT, 2010);
b) Caixa “L”, a fim de avaliar a capacidade de passar por obstáculos e analisar a
capacidade de fluidez, de acordo com a NBR 15.823-1 (ABNT, 2010) e NBR 15.823-4
(ABNT, 2010);
c) Funil “V”, a fim de caracterizar a viscosidade e a capacidade de fluidez, de
acordo com a NBR 15.823-1 (ABNT, 2010) e NBR 15.823-5 (ABNT, 2010);
d) Ensaios de compressão (para as idades de 3, 7, 14, 21 e 28 dias) de acordo
com a NBR 5739 (ABNT, 1994) e NBR 5738 (ABNT, 1994).
3. Resultados
3.1 Massa Específica
Os ensaios foram feitos de acordo com os procedimentos estabelecidos pelas
normas técnicas vigentes e foram compilados no quadro 2.
Quadro 2 – Massas específicas dos materiais utilizados.
Material ρ (g/cm³) Método de ensaio
Cimento Portland CP II F 32 (Itaú) 3,05 ABNT NBR NM 23
RBMG 2,88 ABNT NBR 52
Areia natural 2,63 ABNT NBR 52
Brita zero 2,94 ABNT NBR NM 53
Fonte: SANGALLI, 2012

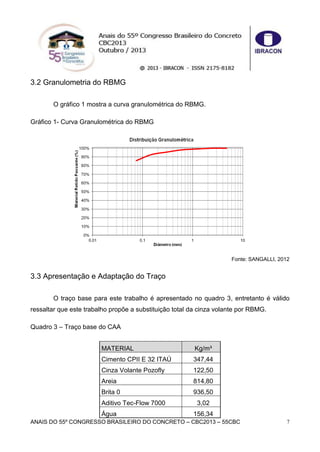

3.2 Granulometria do RBMG
O gráfico 1 mostra a curva granulométrica do RBMG.
Gráfico 1- Curva Granulométrica do RBMG
3.3 Apresentação e Adaptação do Traço
O traço base para este trabalho é apresentado no quadro 3, entretanto é válido
ressaltar que este trabalho propõe a substituição total da cinza volante por RBMG.
Quadro 3 – Traço base do CAA
MATERIAL Kg/m³
Cimento CPII E 32 ITAÚ 347,44
Cinza Volante Pozofly 122,50
Areia 814,80
Brita 0 936,50
Aditivo Tec-Flow 7000 3,02
Água 156,34

Fonte: Alcântara, 2012

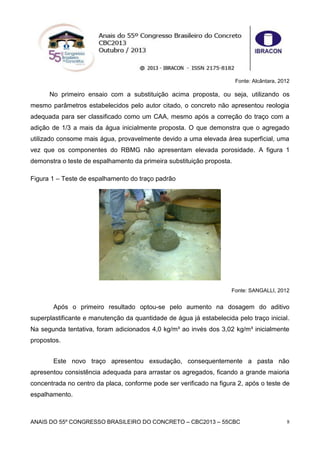

No primeiro ensaio com a substituição acima proposta, ou seja, utilizando os
mesmo parâmetros estabelecidos pelo autor citado, o concreto não apresentou reologia
adequada para ser classificado como um CAA, mesmo após a correção do traço com a
adição de 1/3 a mais da água inicialmente proposta. O que demonstra que o agregado
utilizado consome mais água, provavelmente devido a uma elevada área superficial, uma
vez que os componentes do RBMG não apresentam elevada porosidade. A figura 1
demonstra o teste de espalhamento da primeira substituição proposta.
Figura 1 – Teste de espalhamento do traço padrão
Após o primeiro resultado optou-se pelo aumento na dosagem do aditivo
superplastificante e manutenção da quantidade de água já estabelecida pelo traço inicial.
Na segunda tentativa, foram adicionados 4,0 kg/m³ ao invés dos 3,02 kg/m³ inicialmente
propostos.
Este novo traço apresentou exsudação, consequentemente a pasta não
apresentou consistência adequada para arrastar os agregados, ficando a grande maioria
concentrada no centro da placa, conforme pode ser verificado na figura 2, após o teste de
espalhamento.

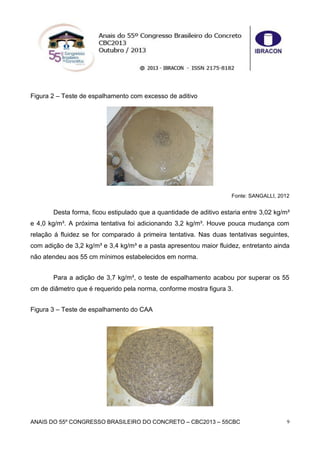

Figura 2 – Teste de espalhamento com excesso de aditivo
Desta forma, ficou estipulado que a quantidade de aditivo estaria entre 3,02 kg/m³
e 4,0 kg/m³. A próxima tentativa foi adicionando 3,2 kg/m³. Houve pouca mudança com
relação á fluidez se for comparado á primeira tentativa. Nas duas tentativas seguintes,
com adição de 3,2 kg/m³ e 3,4 kg/m³ e a pasta apresentou maior fluidez, entretanto ainda
não atendeu aos 55 cm mínimos estabelecidos em norma.
Para a adição de 3,7 kg/m³, o teste de espalhamento acabou por superar os 55
cm de diâmetro que é requerido pela norma, conforme mostra figura 3.
Figura 3 – Teste de espalhamento do CAA

Desta forma, ficou estipulado o seguinte traço para esta pesquisa, apresentado no
quadro 4.
Quadro 4 – Traço do CAA com RBMG
MATERIAL Kg/m³
Cimento CPII E 32 ITAÚ 347,44
RBMG 122,50
Areia 814,80
Brita 0 936,50
Aditivo Tec-Flow 7000 3,70
Água 156,34
Fonte: Sangalli, 2012
3.4 Caracterização do Concreto
Foram realizados ensaios de espalhamento, Caixa “L” e Funil V”, para determinar
as propriedades no estado fresco, ensaios de resistência à compressão, para avaliação
no estado endurecido.
3.4.1 Ensaio de Espalhamento
No ensaio de espalhamento, o concreto ficou dentro da faixa necessária para ser
considerado autoadensável, tendo como resultado médio um espalhamento de 660 mm
num tempo de aproximadamente 5 segundos. Conforme norma, para o concreto ser
considerado auto adensável, o mínimo de espalhamento é 550 mm. Portanto é
considerado como auto adensável com base neste ensaio, sendo classificado segundo a
norma como um concreto SF2.

A figura 4 mostra detalhes do espalhamento do concreto, mostrando que não
houve exsudação, segregação ou acúmulo de agregados no centro.
Figura 4 – Detalhe do Teste de Espalhamento
3.4.2 Ensaio de Fluidez na Caixa “L”
O segundo ensaio foi a caixa “L”, para o concreto apresentar características
satisfatórias de habilidade passante, este concreto deve estar posicionado entre 8 e 10
mm da relação entre a altura h2 e altura h1. O traço do presente trabalho apresentou para
esta relação o valor de 8,2 mm. A caixa “L” possui três barras de 12,5 mm e é vista na
figura 5. O concreto analisado passou no segundo item para ser considerado um CAA e
foi caracterizado como PL2/PJ2.
Figura 5 – Caixa L

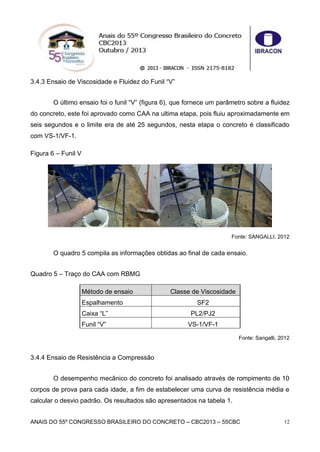

3.4.3 Ensaio de Viscosidade e Fluidez do Funil “V”
O último ensaio foi o funil “V” (figura 6), que fornece um parâmetro sobre a fluidez
do concreto, este foi aprovado como CAA na ultima etapa, pois fluiu aproximadamente em
seis segundos e o limite era de até 25 segundos, nesta etapa o concreto é classificado
com VS-1/VF-1.
Figura 6 – Funil V
O quadro 5 compila as informações obtidas ao final de cada ensaio.
Quadro 5 – Traço do CAA com RBMG
Método de ensaio Classe de Viscosidade
Espalhamento SF2
Caixa “L” PL2/PJ2
Funil “V” VS-1/VF-1
3.4.4 Ensaio de Resistência a Compressão
O desempenho mecânico do concreto foi analisado através de rompimento de 10
corpos de prova para cada idade, a fim de estabelecer uma curva de resistência média e
calcular o desvio padrão. Os resultados são apresentados na tabela 1.

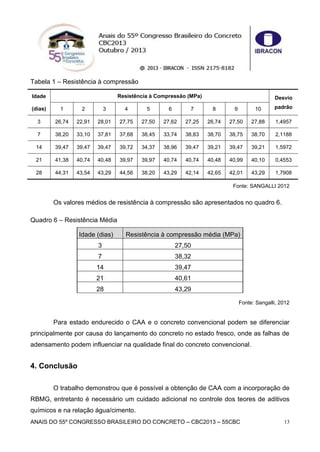

Tabela 1 – Resistência à compressão
Idade
(dias)
Resistência à Compressão (MPa) Desvio
padrão1 2 3 4 5 6 7 8 9 10
3 26,74 22,91 28,01 27,75 27,50 27,62 27,25 26,74 27,50 27,88 1,4957
7 38,20 33,10 37,81 37,68 38,45 33,74 38,83 38,70 38,75 38,70 2,1188
14 39,47 39,47 39,47 39,72 34,37 38,96 39,47 39,21 39,47 39,21 1,5972
21 41,38 40,74 40,48 39,97 39,97 40,74 40,74 40,48 40,99 40,10 0,4553
28 44,31 43,54 43,29 44,56 38,20 43,29 42,14 42,65 42,01 43,29 1,7908
Fonte: SANGALLI 2012
Os valores médios de resistência à compressão são apresentados no quadro 6.
Quadro 6 – Resistência Média
Idade (dias) Resistência à compressão média (MPa)
3 27,50
7 38,32
14 39,47
21 40,61
28 43,29
Para estado endurecido o CAA e o concreto convencional podem se diferenciar
principalmente por causa do lançamento do concreto no estado fresco, onde as falhas de
adensamento podem influenciar na qualidade final do concreto convencional.
4. Conclusão
O trabalho demonstrou que é possível a obtenção de CAA com a incorporação de
RBMG, entretanto é necessário um cuidado adicional no controle dos teores de aditivos
químicos e na relação água/cimento.

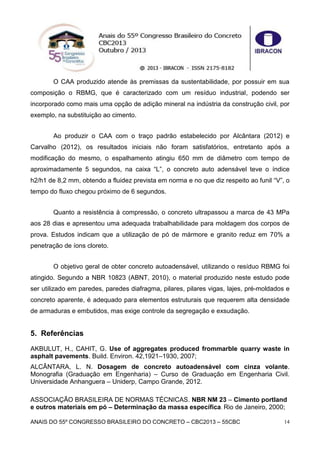

O CAA produzido atende às premissas da sustentabilidade, por possuir em sua
composição o RBMG, que é caracterizado com um resíduo industrial, podendo ser
incorporado como mais uma opção de adição mineral na indústria da construção civil, por
exemplo, na substituição ao cimento.
Ao produzir o CAA com o traço padrão estabelecido por Alcântara (2012) e
Carvalho (2012), os resultados iniciais não foram satisfatórios, entretanto após a
modificação do mesmo, o espalhamento atingiu 650 mm de diâmetro com tempo de
aproximadamente 5 segundos, na caixa “L”, o concreto auto adensável teve o índice
h2/h1 de 8,2 mm, obtendo a fluidez prevista em norma e no que diz respeito ao funil “V”, o
tempo do fluxo chegou próximo de 6 segundos.
Quanto a resistência à compressão, o concreto ultrapassou a marca de 43 MPa
aos 28 dias e apresentou uma adequada trabalhabilidade para moldagem dos corpos de
prova. Estudos indicam que a utilização de pó de mármore e granito reduz em 70% a
penetração de íons cloreto.
O objetivo geral de obter concreto autoadensável, utilizando o resíduo RBMG foi
atingido. Segundo a NBR 10823 (ABNT, 2010), o material produzido neste estudo pode
ser utilizado em paredes, paredes diafragma, pilares, pilares vigas, lajes, pré-moldados e
concreto aparente, é adequado para elementos estruturais que requerem alta densidade
de armaduras e embutidos, mas exige controle da segregação e exsudação.
5. Referências
AKBULUT, H., CAHIT, G. Use of aggregates produced frommarble quarry waste in
asphalt pavements. Build. Environ. 42,1921–1930, 2007;
ALCÂNTARA, L. N. Dosagem de concreto autoadensável com cinza volante.
Monografia (Graduação em Engenharia) – Curso de Graduação em Engenharia Civil.
Universidade Anhanguera – Uniderp, Campo Grande, 2012.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR NM 23 – Cimento portland
e outros materiais em pó – Determinação da massa específica. Rio de Janeiro, 2000;

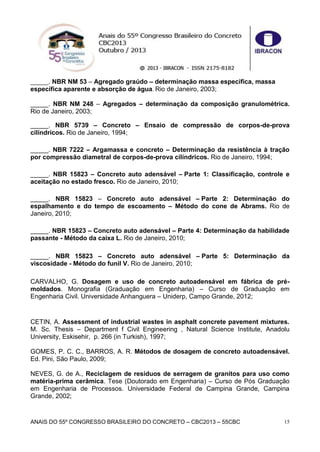

_____. NBR NM 53 – Agregado graúdo – determinação massa específica, massa
específica aparente e absorção de água. Rio de Janeiro, 2003;
_____. NBR NM 248 – Agregados – determinação da composição granulométrica.
Rio de Janeiro, 2003;
_____. NBR 5739 – Concreto – Ensaio de compressão de corpos-de-prova
cilíndricos. Rio de Janeiro, 1994;
_____. NBR 7222 – Argamassa e concreto – Determinação da resistência à tração
por compressão diametral de corpos-de-prova cilíndricos. Rio de Janeiro, 1994;
_____. NBR 15823 – Concreto auto adensável – Parte 1: Classificação, controle e
aceitação no estado fresco. Rio de Janeiro, 2010;
_____. NBR 15823 – Concreto auto adensável – Parte 2: Determinação do
espalhamento e do tempo de escoamento – Método do cone de Abrams. Rio de
Janeiro, 2010;
_____. NBR 15823 – Concreto auto adensável – Parte 4: Determinação da habilidade
passante - Método da caixa L. Rio de Janeiro, 2010;
_____. NBR 15823 – Concreto auto adensável – Parte 5: Determinação da
viscosidade - Método do funil V. Rio de Janeiro, 2010;
CARVALHO, G. Dosagem e uso de concreto autoadensável em fábrica de pré-
moldados. Monografia (Graduação em Engenharia) – Curso de Graduação em
Engenharia Civil. Universidade Anhanguera – Uniderp, Campo Grande, 2012;
CETIN, A. Assessment of industrial wastes in asphalt concrete pavement mixtures.
M. Sc. Thesis – Department f Civil Engineering , Natural Science Institute, Anadolu
University, Eskisehir, p. 266 (in Turkish), 1997;
GOMES, P. C. C., BARROS, A. R. Métodos de dosagem de concreto autoadensável.
Ed. Pini, São Paulo, 2009;
NEVES, G. de A., Reciclagem de resíduos de serragem de granitos para uso como
matéria-prima cerâmica. Tese (Doutorado em Engenharia) – Curso de Pós Graduação
em Engenharia de Processos. Universidade Federal de Campina Grande, Campina
Grande, 2002;

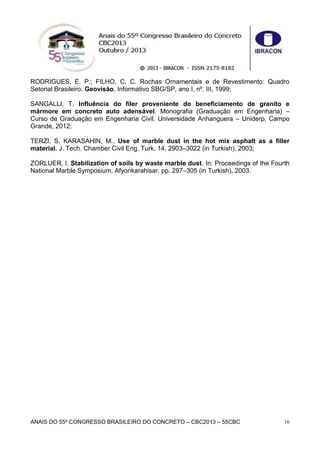

RODRIGUES, E. P.; FILHO, C. C. Rochas Ornamentais e de Revestimento: Quadro
Setorial Brasileiro. Geovisão, Informativo SBG/SP, ano I, nº. III, 1999;
SANGALLI, T. Influência do fíler proveniente do beneficiamento de granito e
mármore em concreto auto adensável. Monografia (Graduação em Engenharia) –
Curso de Graduação em Engenharia Civil. Universidade Anhanguera – Uniderp, Campo
Grande, 2012;
TERZI, S. KARASAHIN, M., Use of marble dust in the hot mix asphalt as a filler
material. J. Tech. Chamber Civil Eng. Turk. 14, 2903–3022 (in Turkish), 2003;
ZORLUER, I. Stabilization of soils by waste marble dust. In: Proceedings of the Fourth
National Marble Symposium, Afyonkarahisar, pp. 297–305 (in Turkish), 2003.

confecção de concreto autoaadensavel

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Destaque

Destaque (10)

Semelhante a confecção de concreto autoaadensavel

Semelhante a confecção de concreto autoaadensavel (20)

Último

Último (7)

confecção de concreto autoaadensavel
