1. CURSO BÁSICO EM SST PARA
MESTRES E ENCARREGADOS DE OBRA
• Serviços de Escavação e Fundação
• Plataformas de Proteção (Bandejas)
MÃOS À OBRA!!!

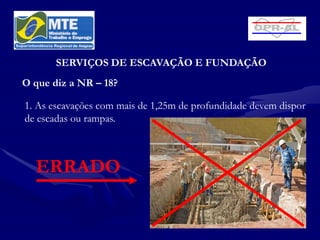

2. SERVIÇOS DE ESCAVAÇÃO E FUNDAÇÃO
O que diz a NR – 18?
1. As escavações com mais de 1,25m de profundidade devem dispor
de escadas ou rampas.
ERRADO

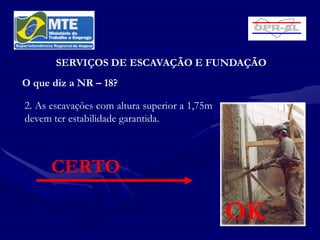

3. SERVIÇOS DE ESCAVAÇÃO E FUNDAÇÃO
O que diz a NR – 18?
2. As escavações com altura superior a 1,75m
devem ter estabilidade garantida.
CERTO
OK

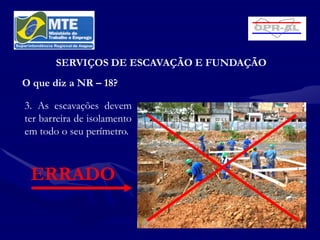

4. SERVIÇOS DE ESCAVAÇÃO E FUNDAÇÃO
O que diz a NR – 18?
3. As escavações devem
ter barreira de isolamento
em todo o seu perímetro.
ERRADO

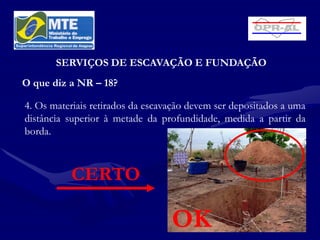

5. SERVIÇOS DE ESCAVAÇÃO E FUNDAÇÃO
O que diz a NR – 18?
4. Os materiais retirados da escavação devem ser depositados a uma
distância superior à metade da profundidade, medida a partir da
borda.
CERTO
OK

6. SERVIÇOS DE ESCAVAÇÃO E FUNDAÇÃO
E qual o motivo dessa “fuleragem” toda?

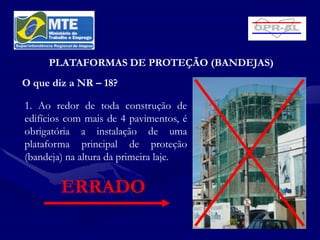

7. PLATAFORMAS DE PROTEÇÃO (BANDEJAS)
O que diz a NR – 18?
1. Ao redor de toda construção de
edifícios com mais de 4 pavimentos, é
obrigatória a instalação de uma
plataforma principal de proteção
(bandeja) na altura da primeira laje.
ERRADO

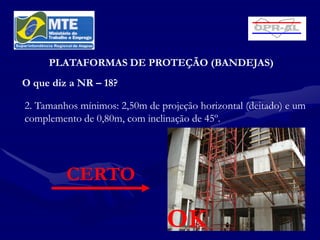

8. PLATAFORMAS DE PROTEÇÃO (BANDEJAS)
O que diz a NR – 18?
2. Tamanhos mínimos: 2,50m de projeção horizontal (deitado) e um
complemento de 0,80m, com inclinação de 45º.
CERTO
OK

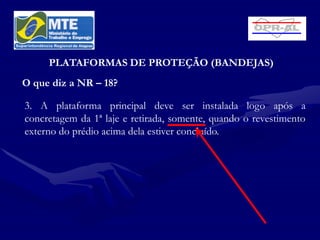

9. PLATAFORMAS DE PROTEÇÃO (BANDEJAS)
O que diz a NR – 18?
3. A plataforma principal deve ser instalada logo após a
concretagem da 1ª laje e retirada, somente, quando o revestimento
externo do prédio acima dela estiver concluído.

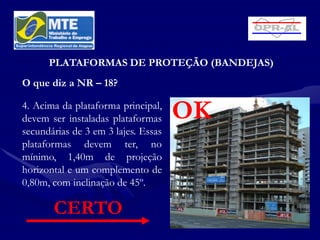

10. PLATAFORMAS DE PROTEÇÃO (BANDEJAS)
O que diz a NR – 18?
4. Acima da plataforma principal,
devem ser instaladas plataformas OK
secundárias de 3 em 3 lajes. Essas
plataformas devem ter, no
mínimo, 1,40m de projeção
horizontal e um complemento de
0,80m, com inclinação de 45º.
CERTO

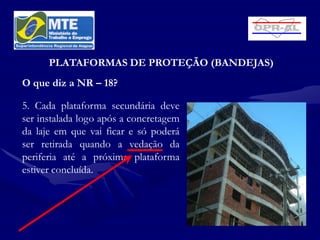

11. PLATAFORMAS DE PROTEÇÃO (BANDEJAS)
O que diz a NR – 18?
5. Cada plataforma secundária deve
ser instalada logo após a concretagem
da laje em que vai ficar e só poderá
ser retirada quando a vedação da
periferia até a próxima plataforma
estiver concluída.

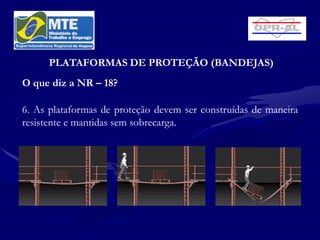

12. PLATAFORMAS DE PROTEÇÃO (BANDEJAS)
O que diz a NR – 18?
6. As plataformas de proteção devem ser construídas de maneira
resistente e mantidas sem sobrecarga.

13. ATÉ A
PRÓXIMA!!!
ALEXANDRE SABINO DE OLIVEIRA
E-mail: SABINO.SST@GMAIL.COM
