Aula sobre outros tipos de Máquinas de Turing.

1. Extensões e Restrições
de MTs
Yuri Tavares dos Passos

2. Resumo
●
Extensões de Mts
– Máquinas com múltiplas fitas
– MTs não-determinísticas
●
Restrições de Mts
– MTs sem uso de caractere branco
– MTs com fita infinita para somente um lado

3. Múltiplas fitas
●
Utilização de várias fitas para um
controlador
●
Cada fita possui uma cabeça de leitura
própria
– Não confundir com múltiplas trilhas!

4. Múltiplas fitas

5. Múltiplas fitas
●
A função δ será definida como:
– δ: Q x Гn
→ Q x Гn
x {L,R,S}n
●
S representa o estado estacionário: a
cabeça i não move.

6. Múltiplas fitas
●
Uma MT de múltiplas fitas N é uma
generalização da MT de uma fita M,
quando n = 1.
– Assim, L(M) ⊆ L(N)
●
Mas a linguagem de uma MT N pode ser
implementada por um MT de uma fita
apenas?

7. Múltiplas fitas
●
Considere uma fita com 2n trilhas
●
Para cada fita de N, você considera que
uma trilha será usada para marcar e outra
para escrever

8. Múltiplas fitas

9. Múltiplas fitas
●
Cada movimento de N será simulado em
M da seguinte forma:
– Toda vez que houver um movimento na fita i
de N, marque este ponto na fita 2i-1 e use a
fita 2i para escrita ou leitura de um símbolo.
– M memoriza quantos marcadores existem à
esquerda da sua posição atual.
●
Assim, pelo armazenamento no estado, apenas
símbolos de 0 a k são necessários.
●
Com isso, N sabe se deve continuar indo para
esquerda ou para direita para ler mais trilhas.

10. Múltiplas fitas
– Isto pode ser feito pelo controle, armazenando
além do estado, esta quantidade.
● Q = {q0
,...,qk
}x{0,...,n}
– Pelo estado, M sabe qual serão as escritas e
leituras feitas por cada cabeça de leitura

11. Considerações MT de
várias fitas
●
Tempo de conversão da versão multifitas
para uma fita é O(n2
)
– Por quê?

12. Considerações MT de
várias fitas
●
Considere M a MT de uma fita e N a de
várias fitas.
●
Para n movimentos de N, os marcadores
de M não podem estar a mais de 2n
células

13. Considerações MT de
várias fitas
●
Considere os seguintes movimentos de N
com duas fitas para exemplificar:
– 1º passo de N: uma fita vai para esquerda e outra
para a direita:
●
Em M haverá 1 células entre os marcadores de cada
trilha.
– 2º passo de N: uma fita vai para esquerda e outra
para a direita:
●
Em M haverá 3 células entre os marcadores de cada
trilha.

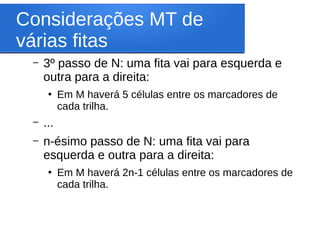

14. Considerações MT de
várias fitas
– 3º passo de N: uma fita vai para esquerda e
outra para a direita:
●
Em M haverá 5 células entre os marcadores de
cada trilha.
– ...
– n-ésimo passo de N: uma fita vai para
esquerda e outra para a direita:
●
Em M haverá 2n-1 células entre os marcadores de
cada trilha.

15. Considerações MT de
várias fitas
●
Como isto a distância máxima entre as
células será 2n+1 a MT M (de uma fita)
deverá mover duas vezes entre os
marcadores
– Uma vez da esquerda para direita para
encontrar e memorizar onde estão todos os
marcadores.

16. Considerações MT de
várias fitas
●
Então, n passos de N será simulado em
O(n2
) passos de M.
N M faz no
máximo
M faz um total
de no máximo
1 3 3
2 5 3+5
3 7 3+5+7
4 9 3+5+7+9
... ... ...
n 2n + 1
∑
i=1
n
2i+1=n
2
+2n

17. Exercício
●
Escreva um pseudo-código para a
conversão acima e calcule a complexidade
do seu algoritmo.

18. MTs não-determinísticas
●
Difere da versão determinísticas apenas
na função δ
– δ: Q x Г → 2Q x Г x {L,R}
● δ(q,a) = {(q1
,a1
,D1
), (q2
,a2
,D2
), …, (qk
,ak
,Dk
)}
●
O não-determinísmo indica a ideia de que
não há apenas um movimento a ser feito a
cada leitura da fita

19. MTs não-determinísticas
●
NTM: Nondeterministic Turing Machine
●
DTM: Deterministic Turing Machine

20. MTs não-determinísticas
>

21. MTs não-determinísticas
b a B
>q0
{(q1
,b,R)} {} {}
q1
{} {(q1
,a,R), (q2
,a,R)} {}
q2
{} {} {(q3
,B,R)}
*q3
{} {} {}

22. MTs não-determinísticas
●
A aceitação de uma palavra w é feita
quando existir algum caminho que leve do
estado inicial a um estado final utilizando
w na fita como entrada.

23. MTs não-determinísticas
●
baa

24. MTs não-determinísticas
●
bab

25. MTs não-determinísticas
●
As NTMs possuem o mesmo poder de
reconhecimento de uma DTM. Basta
considerá-las como uma NTM que usam
conjuntos unitários.
●
Resta saber se o contrário é verdade
– Para isto deve-se provar que uma DTM pode
simular o reconhecimento de uma NTM

26. Conversão NTM para
DTM
●
A DTM usará duas fitas
●
A primeira fita guarda a sequência de IDs
atuais na NTM simulada.
●
A segunda fita é usada para rascunho

27. Conversão NTM para
DTM

28. Conversão NTM para
DTM
●
Os passos da DTM serão:
– Verifica o simbolo lido na ID atual e o
movimento a se fazer na NTM. Se o estado
atual for de aceitação, a DTM aceita.
– Caso contrário, se o movimento tem k
resultados na NTM, a DTM armazena k cópias
da ID atual na sua fita de fila, utilizando a fita
de rascunho para esta cópia.

29. Conversão NTM para
DTM
– A DTM modifica cada uma das k IDs novas de
acordo com os movimentos que a NTM faria.
– Depois disso ela volta para a ID marca,
apaga a marca e move a marca para a
próxima ID à direita. Em seguida repete o
primeiro passo.
●
A quantidade de IDs na fita de fila é:
– 1 + m + m2
+ … + mn

30. Conversão NTM para
DTM
●
Onde m é o tamanho do maior conjunto de
movimentos que um estado pode realizar
para algum símbolo e n é quantidade de
movimentos da NTM
●
Este somatório resulta em no máximo nmn
IDs

31. Conversão NTM para
DTM
●
Mas também existem passos a serem feitos
para cada nmn
IDs:
– Cada uma das IDs serão copiadas para o rascunho
– Para cada ID, existem uma mudança de estado
– Para cada ID existe uma movimentação de fita
proporcional a seu tamanho
– etc.
●
Este valor acaba sendo proporcional aos
movimentos da DTM

32. Complexidade de tempo
de uma NTM
●
Usando a conversão de NTM para DTM
nota-se a NTM executa muito mais rápido
que a DTM
– Proporcional a nmn
– Ou seja, tempo de conversão da NTM para
DTM é O(nmn
)

33. Exercício
●
Escreva um pseudo-código para a
conversão acima e calcule a complexidade
do seu algoritmo.

34. Considerações
●
Tempo de execução é o número de etapas
que uma TM executa sobre uma entrada
de tamanho n
●
A complexidade de tempo é a função T(n)
que denota o tempo de execução máximo
●
Se a MT não aceitar ela poderá usar um
tempo infinito.

35. Considerações
●
Problemas normais possuem T(n)
polinomial enquanto que os difíceis T(n)
exponencial

36. MTs restritas
●
MTs sem uso de caractere branco
●
MTs com fita infinita para somente um lado

37. MT sem caractere branco
●
Não possuir branco diminui o poder de
reconhecimento?

38. MTs com fita semi-infinita
●
Apenas o lado direito é infinito.
●
Possui menor poder de reconhecimento?

39. MTs com fita semi-infinita

40. Referência
●
[1] HOPCROFT, John E.; ULLMAN, Jeffrey
D.; MOTWANI, Rajeev. Introdução à teoria
de autômatos, linguagens e computação.
[Rio de Janeiro]: Campus, c2003. p. 328-
352
●
Imagens da versão em inglês
