Este documento fornece instruções para adicionar uma escala personalizada de 1:75 à lista de escalas padrão do AutoCAD para que possa ser usada em anotações. Ele explica como acessar as opções de preferências do usuário, adicionar a nova escala, definir seus valores e movê-la para a ordem correta na lista.

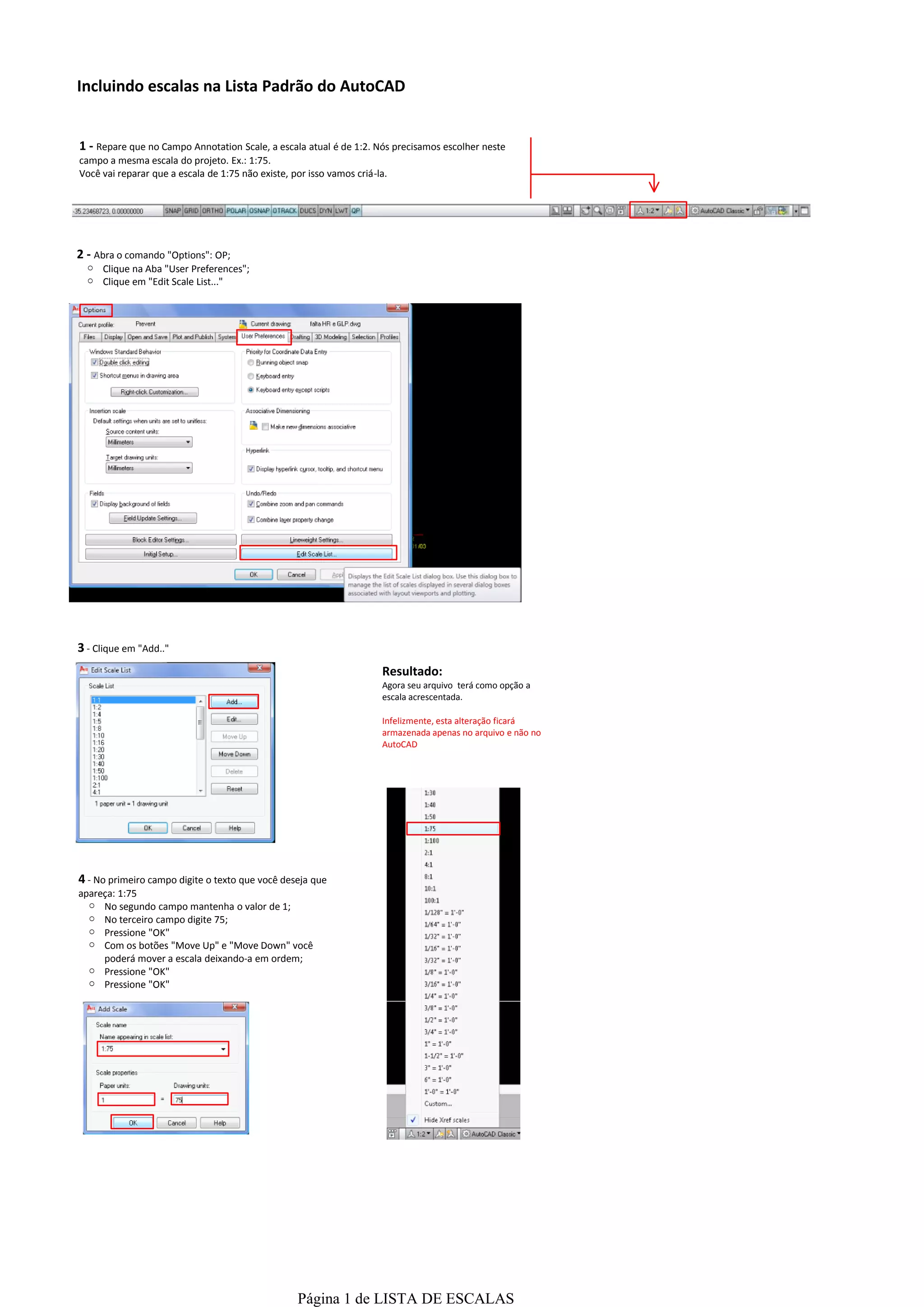

1. Incluindo escalas na Lista Padrão do AutoCAD
1 - Repare que no Campo Annotation Scale, a escala atual é de 1:2. Nós precisamos escolher neste
campo a mesma escala do projeto. Ex.: 1:75.
Você vai reparar que a escala de 1:75 não existe, por isso vamos criá-la.
2 - Abra o comando "Options": OP;
○ Clique na Aba "User Preferences";
○ Clique em "Edit Scale List..."
3 - Clique em "Add.."
Resultado:
Agora seu arquivo terá como opção a
escala acrescentada.
Infelizmente, esta alteração ficará
armazenada apenas no arquivo e não no
AutoCAD
4 - No primeiro campo digite o texto que você deseja que
apareça: 1:75
○ No segundo campo mantenha o valor de 1;
○ No terceiro campo digite 75;
○ Pressione "OK"
○ Com os botões "Move Up" e "Move Down" você
poderá mover a escala deixando-a em ordem;
○ Pressione "OK"
○ Pressione "OK"
