Este documento introduz os conceitos de lógica de programação, algoritmos e representação de algoritmos. Explica que lógica de programação estabelece uma sequência lógica de passos para um programa e que algoritmos são sequências de passos para atingir um objetivo. Também descreve formas de representar algoritmos como pseudocódigo, diagramas de blocos e teste de mesa.

1. 1
Lógica de Programação
Introdução à Lógica de Programação
Tópicos Abordados
• Lógica
• Lógica de programação
• Algoritmos
• O que são
• Importância
• Representação de algoritmos
• Pseudocódigo
• Diagrama de blocos
• Teste de mesa
Lógica
• A lógica existe para ordenar o pensamento
• Ela é necessária no dia-a-dia das pessoas
• Exemplos
Nasci no Brasil.
Todos que nascem no Brasil são brasileiros.
Logo, sou brasileiro.
O dinheiro está no cofre.
O cofre está fechado.
Logo, preciso primeiro abrir o cofre, para depois pegar o
dinheiro.

2. 2

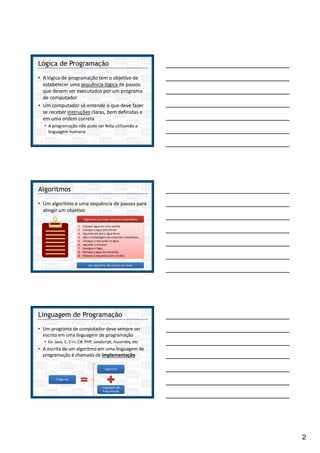

Lógica de Programação
• A lógica de programação tem o objetivo de
estabelecer uma sequência lógica de passos
que devem ser executados por um programa
de computador
• Um computador só entende o que deve fazer
se receber instruções claras, bem definidas e
em uma ordem correta
• A programação não pode ser feita utilizando a
linguagem humana
Algoritmos
• Um algoritmo é uma sequência de passos para
atingir um objetivo
1. Coloque água em uma panela.
2. Coloque a água para ferver.
3. Aguarde até que a água ferva.
4. Abra a embalagem do macarrão instantâneo.
5. Coloque o macarrão na água.
6. Aguarde 3 minutos.
7. Desligue o fogo.
8. Remova a água do macarrão.
9. Misture o macarrão com o molho.
Algoritmo para fazer macarrão instantâneo
Um algoritmo não precisa ser linear
Linguagem de Programação
• Um programa de computador deve sempre ser
escrito em uma linguagem de programação
• Ex: Java, C, C++, C#, PHP, JavaScript, Assembly, etc.
• A escrita de um algoritmo em uma linguagem de
programação é chamada de implementação
Algoritmo
Linguagem de
Programação
Programa

3. 3
A Importância dos Algoritmos
• Algoritmos são importantes porque permitem
representar os passos para chegar a um
objetivo de forma independente da linguagem
de programação utilizada
• É possível focar apenas na resolução do
problema, deixando de lado os aspectos
computacionais
• Os algoritmos devem ser bastante detalhados
a fim de que possam ser traduzidos para uma
linguagem de programação
Pseudocódigo
• Um algoritmo deve ser escrito de forma que
permita fácil interpretação e codificação
• Uma forma de representá-lo é utilizando
pseudocódigo
Português
falado
Linguagem de
programação
Pseudocódigo
Formalismo
Pseudocódigo
• Exemplo de cálculo de média escolar, para
verificar se o aluno passou de ano
leia n1
leia n2
leia n3
calcule m = (n1 + n2 + n3) / 3
se m < 7 então
escreva "Aluno reprovado"
senão
escreva "Aluno aprovado"

4. 4
Diagrama de Blocos
• Possibilita representar um algoritmo
graficamente
Início ou término do algoritmo
Tomada de decisão
Processamento
Leitura via teclado
Exibição de dado
Diagrama de Blocos
• Exemplo do mesmo cálculo de média, feito
anteriormente
início
n1
n2
n3 m = (n1 + n2 + n3) / 3 m < 7
Aluno
reprovado
Aluno
aprovado
V
F
fim
Teste de Mesa
• Para saber se um algoritmo funciona, é
preciso testá-lo
• Os algoritmos escritos em pseudocódigo não
podem ser executados no computador
• Então é necessário lançar mão da técnica do
teste de mesa
• Esta técnica consiste em simular a execução
do algoritmo linha a linha, e tomar nota a
respeito do que vai acontecendo no código

5. 5

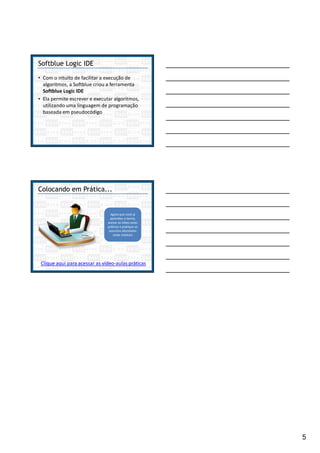

Softblue Logic IDE
• Com o intuito de facilitar a execução de
algoritmos, a Softblue criou a ferramenta
Softblue Logic IDE
• Ela permite escrever e executar algoritmos,
utilizando uma linguagem de programação
baseada em pseudocódigo
Colocando em Prática...
Agora que você já
aprendeu a teoria,
acesse as vídeo-aulas
práticas e pratique os
assuntos abordados
neste módulo!
Clique aqui para acessar as vídeo-aulas práticas
