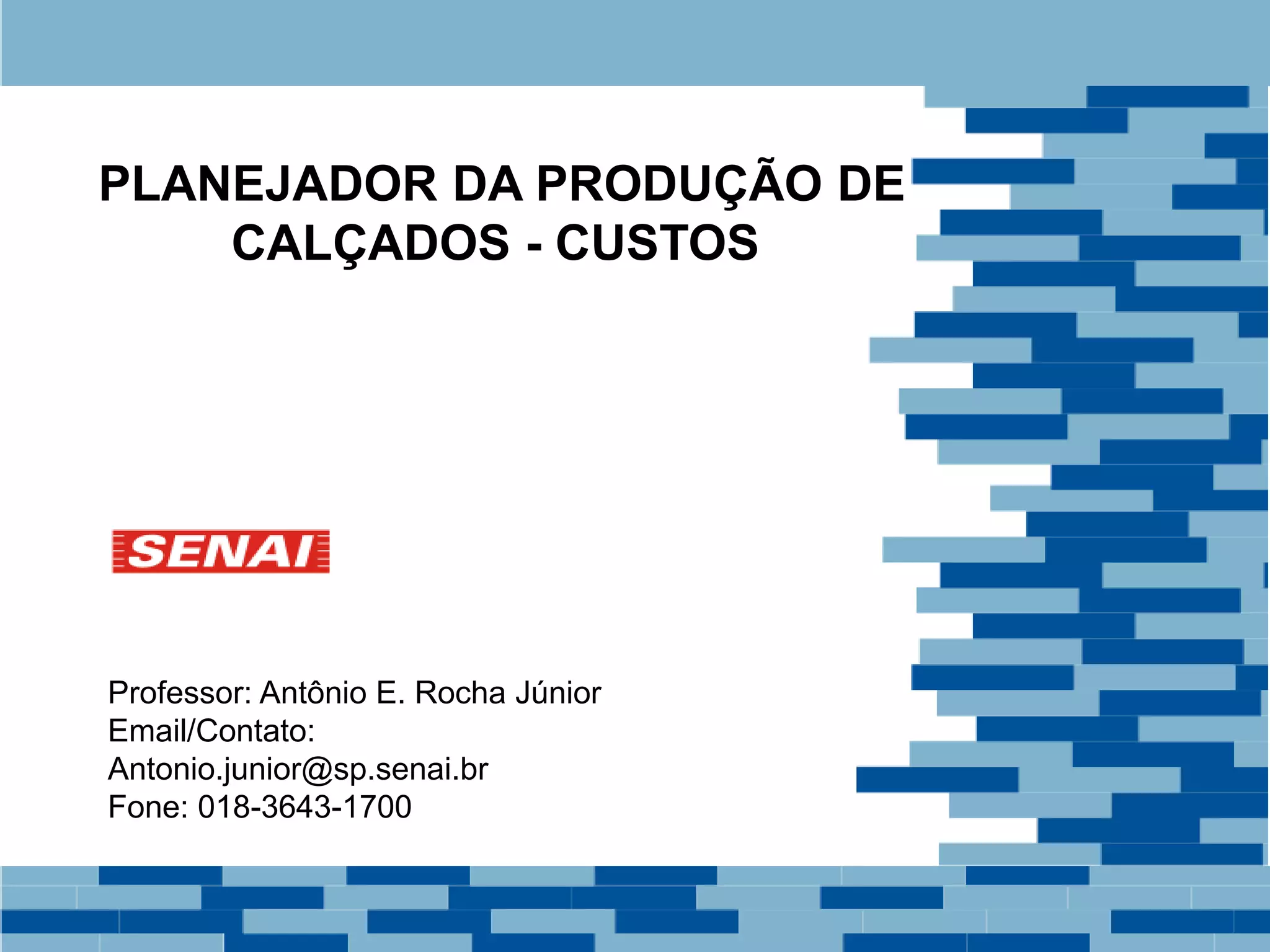

1. PLANEJADOR DA PRODUÇÃO DE
CALÇADOS - CUSTOS
Professor: Antônio E. Rocha Júnior
Email/Contato:
Antonio.junior@sp.senai.br
Fone: 018-3643-1700

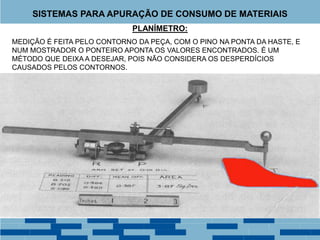

2. PLANÍMETRO:
MEDIÇÃO É FEITA PELO CONTORNO DA PEÇA, COM O PINO NA PONTA DA HASTE, E
NUM MOSTRADOR O PONTEIRO APONTA OS VALORES ENCONTRADOS. É UM
MÉTODO QUE DEIXA A DESEJAR, POIS NÃO CONSIDERA OS DESPERDÍCIOS
CAUSADOS PELOS CONTORNOS.
SISTEMAS PARA APURAÇÃO DE CONSUMO DE MATERIAIS

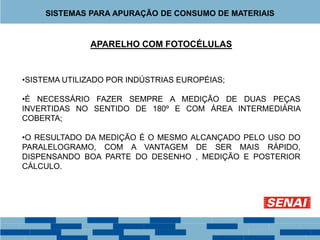

3. APARELHO COM FOTOCÉLULAS
•SISTEMA UTILIZADO POR INDÚSTRIAS EUROPÉIAS;
•É NECESSÁRIO FAZER SEMPRE A MEDIÇÃO DE DUAS PEÇAS
INVERTIDAS NO SENTIDO DE 180º E COM ÁREA INTERMEDIÁRIA
COBERTA;
•O RESULTADO DA MEDIÇÃO É O MESMO ALCANÇADO PELO USO DO
PARALELOGRAMO, COM A VANTAGEM DE SER MAIS RÁPIDO,
DISPENSANDO BOA PARTE DO DESENHO , MEDIÇÃO E POSTERIOR
CÁLCULO.
SISTEMAS PARA APURAÇÃO DE CONSUMO DE MATERIAIS

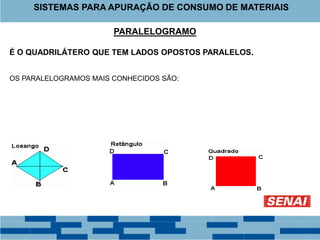

4. SISTEMAS PARA APURAÇÃO DE CONSUMO DE MATERIAIS
PARALELOGRAMO
É O QUADRILÁTERO QUE TEM LADOS OPOSTOS PARALELOS.
OS PARALELOGRAMOS MAIS CONHECIDOS SÃO:

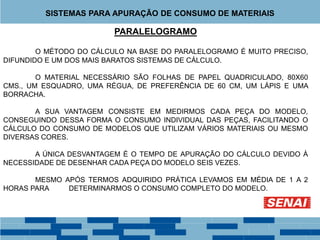

5. PARALELOGRAMO
O MÉTODO DO CÁLCULO NA BASE DO PARALELOGRAMO É MUITO PRECISO,
DIFUNDIDO E UM DOS MAIS BARATOS SISTEMAS DE CÁLCULO.
O MATERIAL NECESSÁRIO SÃO FOLHAS DE PAPEL QUADRICULADO, 80X60
CMS., UM ESQUADRO, UMA RÉGUA, DE PREFERÊNCIA DE 60 CM, UM LÁPIS E UMA
BORRACHA.
A SUA VANTAGEM CONSISTE EM MEDIRMOS CADA PEÇA DO MODELO,
CONSEGUINDO DESSA FORMA O CONSUMO INDIVIDUAL DAS PEÇAS, FACILITANDO O
CÁLCULO DO CONSUMO DE MODELOS QUE UTILIZAM VÁRIOS MATERIAIS OU MESMO
DIVERSAS CORES.
A ÚNICA DESVANTAGEM É O TEMPO DE APURAÇÃO DO CÁLCULO DEVIDO À
NECESSIDADE DE DESENHAR CADA PEÇA DO MODELO SEIS VEZES.
MESMO APÓS TERMOS ADQUIRIDO PRÁTICA LEVAMOS EM MÉDIA DE 1 A 2
HORAS PARA DETERMINARMOS O CONSUMO COMPLETO DO MODELO.
SISTEMAS PARA APURAÇÃO DE CONSUMO DE MATERIAIS

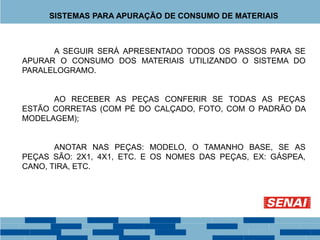

6. A SEGUIR SERÁ APRESENTADO TODOS OS PASSOS PARA SE
APURAR O CONSUMO DOS MATERIAIS UTILIZANDO O SISTEMA DO
PARALELOGRAMO.
AO RECEBER AS PEÇAS CONFERIR SE TODAS AS PEÇAS
ESTÃO CORRETAS (COM PÉ DO CALÇADO, FOTO, COM O PADRÃO DA
MODELAGEM);
ANOTAR NAS PEÇAS: MODELO, O TAMANHO BASE, SE AS
PEÇAS SÃO: 2X1, 4X1, ETC. E OS NOMES DAS PEÇAS, EX: GÁSPEA,
CANO, TIRA, ETC.
SISTEMAS PARA APURAÇÃO DE CONSUMO DE MATERIAIS

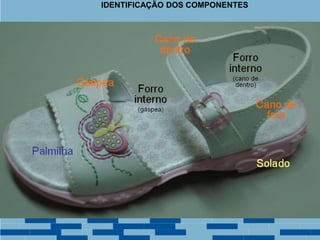

7. IDENTIFICAÇÃO DOS COMPONENTES

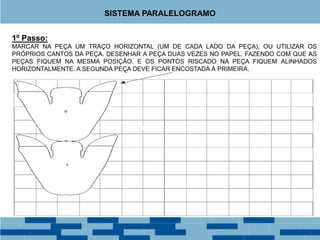

8. 1º Passo:
MARCAR NA PEÇA UM TRAÇO HORIZONTAL (UM DE CADA LADO DA PEÇA), OU UTILIZAR OS
PRÓPRIOS CANTOS DA PEÇA. DESENHAR A PEÇA DUAS VEZES NO PAPEL, FAZENDO COM QUE AS
PEÇAS FIQUEM NA MESMA POSIÇÃO, E OS PONTOS RISCADO NA PEÇA FIQUEM ALINHADOS
HORIZONTALMENTE. A SEGUNDA PEÇA DEVE FICAR ENCOSTADA À PRIMEIRA.
SISTEMA PARALELOGRAMO

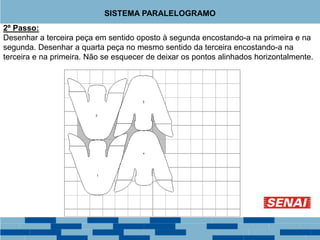

9. 2º Passo:
Desenhar a terceira peça em sentido oposto à segunda encostando-a na primeira e na
segunda. Desenhar a quarta peça no mesmo sentido da terceira encostando-a na
terceira e na primeira. Não se esquecer de deixar os pontos alinhados horizontalmente.
SISTEMA PARALELOGRAMO

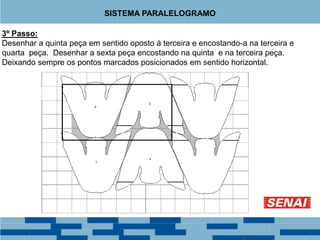

10. 3º Passo:
Desenhar a quinta peça em sentido oposto à terceira e encostando-a na terceira e
quarta peça. Desenhar a sexta peça encostando na quinta e na terceira peça.
Deixando sempre os pontos marcados posicionados em sentido horizontal.
SISTEMA PARALELOGRAMO

11. PASSO A PASSO
•RISCAR A 1ª PEÇA ,TRAÇAR A RETA NA HORIZONTAL E O PONTO;
•RISCAR A 2ª PEÇA NA MESMA POSIÇÃO DA PRIMEIRA; ENCOSTADO NA 1ª;
ANOTAR O PONTO.
•A 3ª PEÇA INVERTE 180º E ENCAIXE ENTRE A 1ª E A 2ª; ENCOSTANDO-A;
•A 4ª PEÇA NO MESMO SENTIDA DA 3ª, ENCAIXE ENTRE A 3ª E NA 1ª;
•A 5ª PEÇA, INVERTE 180º ENCOSTAR NA 3ª E NA 4ª; ANOTAR O PONTO
•A 6ª PEÇA MESMO SENTIDO DA 5ª, ENCAIXA ENTRE A 5ª E 3ª PEÇA; ANOTAR O
PONTO
•OBS: ANOTAR OS PONTOS APENAS NAS PEÇAS 1, 2, 5 e 6.
•AGORA UNIR OS PONTOS:
•A PEÇA 1 UNIR COM O PONTO DA 5 (inferior)
•A PEÇA 2 UNIR COM O PONTO DA 6 (superior)
•Com a ajuda de um esquadro e uma régua, unir os pontos superiores aos inferiores.

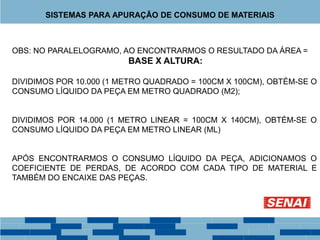

12. OBS: NO PARALELOGRAMO, AO ENCONTRARMOS O RESULTADO DA ÁREA =
BASE X ALTURA:
DIVIDIMOS POR 10.000 (1 METRO QUADRADO = 100CM X 100CM), OBTÉM-SE O
CONSUMO LÍQUIDO DA PEÇA EM METRO QUADRADO (M2);
DIVIDIMOS POR 14.000 (1 METRO LINEAR = 100CM X 140CM), OBTÉM-SE O
CONSUMO LÍQUIDO DA PEÇA EM METRO LINEAR (ML)
APÓS ENCONTRARMOS O CONSUMO LÍQUIDO DA PEÇA, ADICIONAMOS O
COEFICIENTE DE PERDAS, DE ACORDO COM CADA TIPO DE MATERIAL E
TAMBÉM DO ENCAIXE DAS PEÇAS.
SISTEMAS PARA APURAÇÃO DE CONSUMO DE MATERIAIS

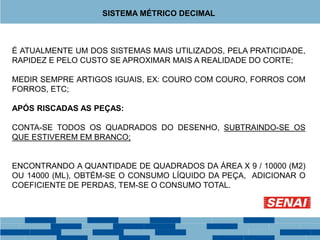

13. É ATUALMENTE UM DOS SISTEMAS MAIS UTILIZADOS, PELA PRATICIDADE,
RAPIDEZ E PELO CUSTO SE APROXIMAR MAIS A REALIDADE DO CORTE;
MEDIR SEMPRE ARTIGOS IGUAIS, EX: COURO COM COURO, FORROS COM
FORROS, ETC;
APÓS RISCADAS AS PEÇAS:
CONTA-SE TODOS OS QUADRADOS DO DESENHO, SUBTRAINDO-SE OS
QUE ESTIVEREM EM BRANCO;
ENCONTRANDO A QUANTIDADE DE QUADRADOS DA ÁREA X 9 / 10000 (M2)
OU 14000 (ML), OBTÉM-SE O CONSUMO LÍQUIDO DA PEÇA, ADICIONAR O
COEFICIENTE DE PERDAS, TEM-SE O CONSUMO TOTAL.
SISTEMA MÉTRICO DECIMAL

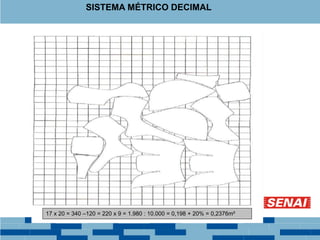

14. SISTEMA MÉTRICO DECIMAL
17 x 20 = 340 –120 = 220 x 9 = 1.980 : 10.000 = 0,198 + 20% = 0,2376m²

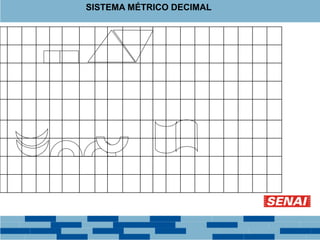

15. SISTEMA MÉTRICO DECIMAL

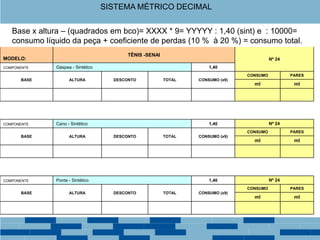

16. Base x altura – (quadrados em bco)= XXXX * 9= YYYYY : 1,40 (sint) e : 10000=
consumo líquido da peça + coeficiente de perdas (10 % à 20 %) = consumo total.
MODELO:
TÊNIS -SENAI
Nº 24
COMPONENTE Gáspea - Sintético 1,40
BASE ALTURA DESCONTO TOTAL CONSUMO (x9)
CONSUMO PARES
ml ml
COMPONENTE Cano - Sintético 1,40 Nº 24
BASE ALTURA DESCONTO TOTAL CONSUMO (x9)
CONSUMO PARES
ml ml
COMPONENTE Ponta - Sintético 1,40 Nº 24
BASE ALTURA DESCONTO TOTAL CONSUMO (x9)
CONSUMO PARES
ml ml
SISTEMA MÉTRICO DECIMAL

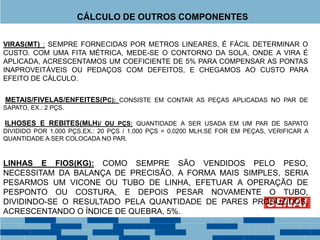

17. VIRAS(MT) : SEMPRE FORNECIDAS POR METROS LINEARES, É FÁCIL DETERMINAR O
CUSTO. COM UMA FITA MÉTRICA, MEDE-SE O CONTORNO DA SOLA, ONDE A VIRA É
APLICADA, ACRESCENTAMOS UM COEFICIENTE DE 5% PARA COMPENSAR AS PONTAS
INAPROVEITÁVEIS OU PEDAÇOS COM DEFEITOS, E CHEGAMOS AO CUSTO PARA
EFEITO DE CÁLCULO.
METAIS/FIVELAS/ENFEITES(PC): CONSISTE EM CONTAR AS PEÇAS APLICADAS NO PAR DE
SAPATO, EX.: 2 PÇS.
ILHOSES E REBITES(MLH)/ OU PÇS: QUANTIDADE A SER USADA EM UM PAR DE SAPATO
DIVIDIDO POR 1.000 PÇS.EX.: 20 PÇS / 1.000 PÇS = 0.0200 MLH.SE FOR EM PEÇAS, VERIFICAR A
QUANTIDADE A SER COLOCADA NO PAR.
LINHAS E FIOS(KG): COMO SEMPRE SÃO VENDIDOS PELO PESO,
NECESSITAM DA BALANÇA DE PRECISÃO. A FORMA MAIS SIMPLES, SERIA
PESARMOS UM VICONE OU TUBO DE LINHA, EFETUAR A OPERAÇÃO DE
PESPONTO OU COSTURA, E DEPOIS PESAR NOVAMENTE O TUBO,
DIVIDINDO-SE O RESULTADO PELA QUANTIDADE DE PARES PRODUZIDOS,
ACRESCENTANDO O ÍNDICE DE QUEBRA, 5%.
CÁLCULO DE OUTROS COMPONENTES

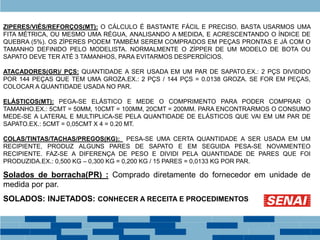

18. ZIPERES/VIÉS/REFORÇOS(MT): O CÁLCULO É BASTANTE FÁCIL E PRECISO. BASTA USARMOS UMA
FITA MÉTRICA, OU MESMO UMA RÉGUA, ANALISANDO A MEDIDA, E ACRESCENTANDO O ÍNDICE DE
QUEBRA (5%). OS ZÍPERES PODEM TAMBÉM SEREM COMPRADOS EM PEÇAS PRONTAS E JÁ COM O
TAMANHO DEFINIDO PELO MODELISTA. NORMALMENTE O ZÍPPER DE UM MODELO DE BOTA OU
SAPATO DEVE TER ATÉ 3 TAMANHOS, PARA EVITARMOS DESPERDÍCIOS.
ATACADORES(GR)/ PÇS: QUANTIDADE A SER USADA EM UM PAR DE SAPATO.EX.: 2 PÇS DIVIDIDO
POR 144 PEÇAS QUE TEM UMA GROZA.EX.: 2 PÇS / 144 PÇS = 0.0138 GROZA. SE FOR EM PEÇAS,
COLOCAR A QUANTIDADE USADA NO PAR.
ELÁSTICOS(MT): PEGA-SE ELÁSTICO E MEDE O COMPRIMENTO PARA PODER COMPRAR O
TAMANHO.EX.: 5CMT = 50MM, 10CMT = 100MM, 20CMT = 200MM. PARA ENCONTRARMOS O CONSUMO
MEDE-SE A LATERAL E MULTIPLICA-SE PELA QUANTIDADE DE ELÁSTICOS QUE VAI EM UM PAR DE
SAPATO.EX.: 5CMT = 0,05CMT X 4 = 0.20 MT.
COLAS/TINTAS/TACHAS/PREGOS(KG): PESA-SE UMA CERTA QUANTIDADE A SER USADA EM UM
RECIPIENTE, PRODUZ ALGUNS PARES DE SAPATO E EM SEGUIDA PESA-SE NOVAMENTEO
RECIPIENTE. FAZ-SE A DIFERENÇA DE PESO E DIVIDI PELA QUANTIDADE DE PARES QUE FOI
PRODUZIDA.EX.: 0,500 KG – 0,300 KG = 0,200 KG / 15 PARES = 0,0133 KG POR PAR.
Solados de borracha(PR) : Comprado diretamente do fornecedor em unidade de
medida por par.
SOLADOS: INJETADOS: CONHECER A RECEITA E PROCEDIMENTOS

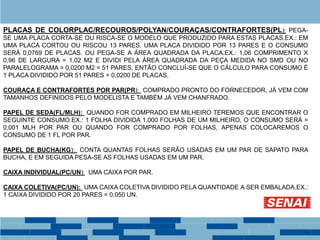

19. PLACAS DE COLORPLAC/RECOUROS/POLYAN/COURAÇAS/CONTRAFORTES(PL): PEGA-
SE UMA PLACA CORTA-SE OU RISCA-SE O MODELO QUE PRODUZIDO PARA ESTAS PLACAS.EX.: EM
UMA PLACA CORTOU OU RISCOU 13 PARES. UMA PLACA DIVIDIDO POR 13 PARES E O CONSUMO
SERÁ 0,0769 DE PLACAS. OU PEGA-SE A ÁREA QUADRADA DA PLACA.EX.: 1,06 COMPRIMENTO X
0,96 DE LARGURA = 1,02 M2 E DIVIDI PELA ÁREA QUADRADA DA PEÇA MEDIDA NO SMD OU NO
PARALELOGRAMA = 0,0200 M2 = 51 PARES, ENTÃO CONCLUÍ-SE QUE O CÁLCULO PARA CONSUMO É
1 PLACA DIVIDIDO POR 51 PARES = 0,0200 DE PLACAS.
COURAÇA E CONTRAFORTES POR PAR(PR): COMPRADO PRONTO DO FORNECEDOR, JÁ VEM COM
TAMANHOS DEFINIDOS PELO MODELISTA E TAMBÉM JÁ VEM CHANFRADO.
PAPEL DE SEDA(FL/MLH): QUANDO FOR COMPRADO EM MILHEIRO TEREMOS QUE ENCONTRAR O
SEGUINTE CONSUMO.EX.: 1 FOLHA DIVIDIDA 1.000 FOLHAS DE UM MILHEIRO, O CONSUMO SERÁ =
0,001 MLH POR PAR OU QUANDO FOR COMPRADO POR FOLHAS, APENAS COLOCAREMOS O
CONSUMO DE 1 FL POR PAR.
PAPEL DE BUCHA(KG): CONTA QUANTAS FOLHAS SERÃO USADAS EM UM PAR DE SAPATO PARA
BUCHA, E EM SEGUIDA PESA-SE AS FOLHAS USADAS EM UM PAR.
CAIXA INDIVIDUAL(PC/UN): UMA CAIXA POR PAR.
CAIXA COLETIVA(PC/UN): UMA CAIXA COLETIVA DIVIDIDO PELA QUANTIDADE A SER EMBALADA.EX.:
1 CAIXA DIVIDIDO POR 20 PARES = 0,050 UN.

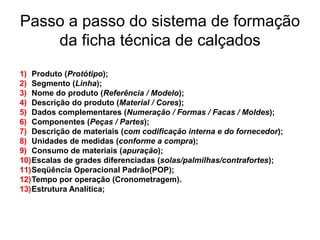

20. Centro de Treinamento SENAI “Avak Bedouian”
Av: João Cernach, 2180 – Vila Troncoso – Birigüi - SP
Oficina - Formação de Ficha Técnica
Passo a passo do sistema de formação
da ficha técnica de calçados
1) Produto (Protótipo);
2) Segmento (Linha);
3) Nome do produto (Referência / Modelo);
4) Descrição do produto (Material / Cores);
5) Dados complementares (Numeração / Formas / Facas / Moldes);
6) Componentes (Peças / Partes);
7) Descrição de materiais (com codificação interna e do fornecedor);
8) Unidades de medidas (conforme a compra);
9) Consumo de materiais (apuração);
10)Escalas de grades diferenciadas (solas/palmilhas/contrafortes);
11)Seqüência Operacional Padrão(POP);
12)Tempo por operação (Cronometragem).
13)Estrutura Analítica;

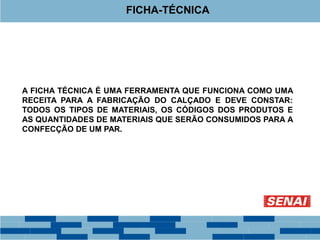

21. A FICHA TÉCNICA É UMA FERRAMENTA QUE FUNCIONA COMO UMA
RECEITA PARA A FABRICAÇÃO DO CALÇADO E DEVE CONSTAR:
TODOS OS TIPOS DE MATERIAIS, OS CÓDIGOS DOS PRODUTOS E
AS QUANTIDADES DE MATERIAIS QUE SERÃO CONSUMIDOS PARA A
CONFECÇÃO DE UM PAR.
FICHA-TÉCNICA

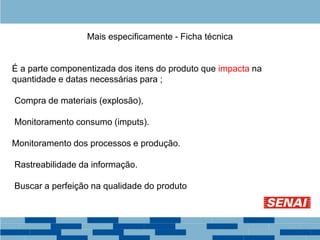

22. Mais especificamente - Ficha técnica
É a parte componentizada dos itens do produto que impacta na
quantidade e datas necessárias para ;
Compra de materiais (explosão),
Monitoramento consumo (imputs).
Monitoramento dos processos e produção.
Rastreabilidade da informação.
Buscar a perfeição na qualidade do produto

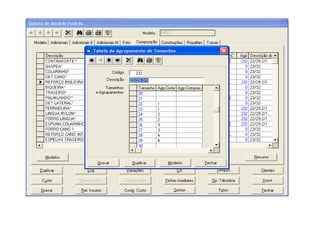

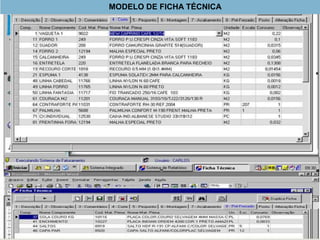

23. MODELO DE FICHA TÉCNICA
