Este documento descreve soluções de climatização de precisão da Unicold para data centers, incluindo as linhas Compact Split, Rack Cooling e Space. Essas soluções fornecem controle preciso de temperatura e umidade para ambientes críticos como data centers e estações de rádio, com capacidades de 8 a 100 kW.

1. Unicold Precision Air Cooling
Soluções em Climatização de Precisão
Rack Cooling
Space
Data Center Cooling Solutions
Compact Split

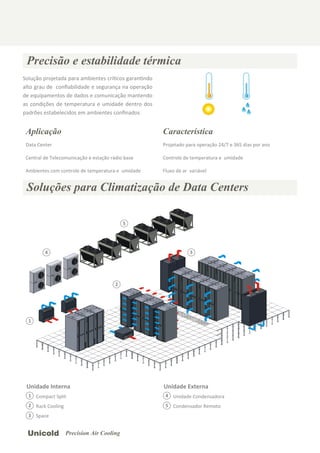

2. Precisão e estabilidade térmica
Solução projetada para ambientes críƟcos garanƟndo
alto grau de confiabilidade e segurança na operação
de equipamentos de dados e comunicação mantendo
as condições de temperatura e umidade dentro dos
padrões estabelecidos em ambientes confinados
Aplicação
Data Center
Central de Telecomunicação e estação rádio base
Ambientes com controle de temperatura e umidade
Característica
Projetado para operação 24/7 e 365 dias por ano
Controle de temperatura e umidade
Fluxo de ar variável
1
2
34
5
Soluções para Climatização de Data Centers
Unidade Interna
Compact Split
Rack Cooling
Space
1
2
3
Unidade Externa
Unidade Condensadora
Condensador Remoto
4
5
Unicold Precision Air Cooling

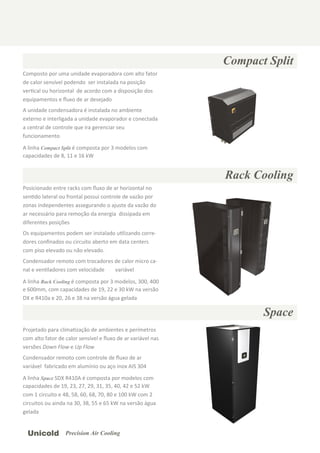

3. Compact Split
Rack Cooling
Space
Composto por uma unidade evaporadora com alto fator
de calor sensível podendo ser instalada na posição
verƟcal ou horizontal de acordo com a disposição dos
equipamentos e fluxo de ar desejado
A unidade condensadora é instalada no ambiente
externo e interligada a unidade evaporador e conectada
a central de controle que ira gerenciar seu
funcionamento
A linha Compact Split é composta por 3 modelos com
capacidades de 8, 11 e 16 kW
Posicionado entre racks com fluxo de ar horizontal no
senƟdo lateral ou frontal possui controle de vazão por
zonas independentes assegurando o ajuste da vazão do
ar necessário para remoção da energia dissipada em
diferentes posições
Os equipamentos podem ser instalado uƟlizando corre-
dores confinados ou circuito aberto em data centers
com piso elevado ou não elevado.
Condensador remoto com trocadores de calor micro ca-
nal e venƟladores com velocidade variável
A linha Rack Cooling é composta por 3 modelos, 300, 400
e 600mm, com capacidades de 19, 22 e 30 kW na versão
DX e R410a e 20, 26 e 38 na versão água gelada
Projetado para climaƟzação de ambientes e perímetros
com alto fator de calor sensível e fluxo de ar variável nas
versões Down Flow e Up Flow
Condensador remoto com controle de fluxo de ar
variável fabricado em alumínio ou aço inox AIS 304
A linha Space SDX R410A é composta por modelos com
capacidades de 19, 23, 27, 29, 31, 35, 40, 42 e 52 kW
com 1 circuito e 48, 58, 60, 68, 70, 80 e 100 kW com 2
circuitos ou ainda na 30, 38, 55 e 65 kW na versão água
gelada
Unicold Precision Air Cooling

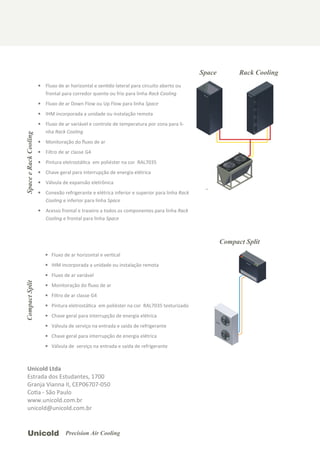

4. Unicold Ltda
Estrada dos Estudantes, 1700
Granja Vianna II, CEP06707-050
CoƟa - São Paulo
www.unicold.com.br
unicold@unicold.com.br
Compact Split
Space Rack Cooling
• Fluxo de ar horizontal e verƟcal
• IHM incorporada a unidade ou instalação remota
• Fluxo de ar variável
• Monitoração do fluxo de ar
• Filtro de ar classe G4
• Pintura eletrostáƟca em poliéster na cor RAL7035 texturizado
• Chave geral para interrupção de energia elétrica
• Válvula de serviço na entrada e saída de refrigerante
• Chave geral para interrupção de energia elétrica
• Válvula de serviço na entrada e saída de refrigerante
CompactSplit
• Fluxo de ar horizontal e senƟdo lateral para circuito aberto ou
frontal para corredor quente ou frio para linha Rack Cooling
• Fluxo de ar Down Flow ou Up Flow para linha Space
• IHM incorporada a unidade ou instalação remota
• Fluxo de ar variável e controle de temperatura por zona para li-
nha Rack Cooling
• Monitoração do fluxo de ar
• Filtro de ar classe G4
• Pintura eletrostáƟca em poliéster na cor RAL7035
• Chave geral para interrupção de energia elétrica
• Válvula de expansão eletrônica
• Conexão refrigerante e elétrica inferior e superior para linha Rack
Cooling e inferior para linha Space
• Acesso frontal e traseiro a todos os componentes para linha Rack
Cooling e frontal para linha Space
SpaceeRackCooling
