1) O documento apresenta equipamentos de segurança para trabalhos em altura, como escadas telescópicas e caixas de ferramentas. 2) São descritos vários modelos de escadas telescópicas e caixas em alumínio e polietileno de diferentes tamanhos e capacidades de carga. 3) O documento também fornece detalhes técnicos dos produtos, como dimensões, peso e acessórios opcionais como apoios de topo e plataformas de segurança.

1. TRABALHE DE FORMA SEGURA E CONFORTÁVEL COM EQUIPAMENTOS NORMALIZADOS
www.equipleva.pt
Q U A N D O S E D E S E J A C H E G A R A O T O P O
TRABALHE DE FORMA SEGURA E CONFORTÁVEL COM EQUIPAMENTOS NORMALIZADOS
www.equipleva.pt
RUA DE OLIVEIRA E SÁ, 116
ZONA INDUSTRIAL DA MAIA I
4475-263 MAIA • TEL. 22 947 97 64
comercial@equipleva.pt
www.equipleva.pt

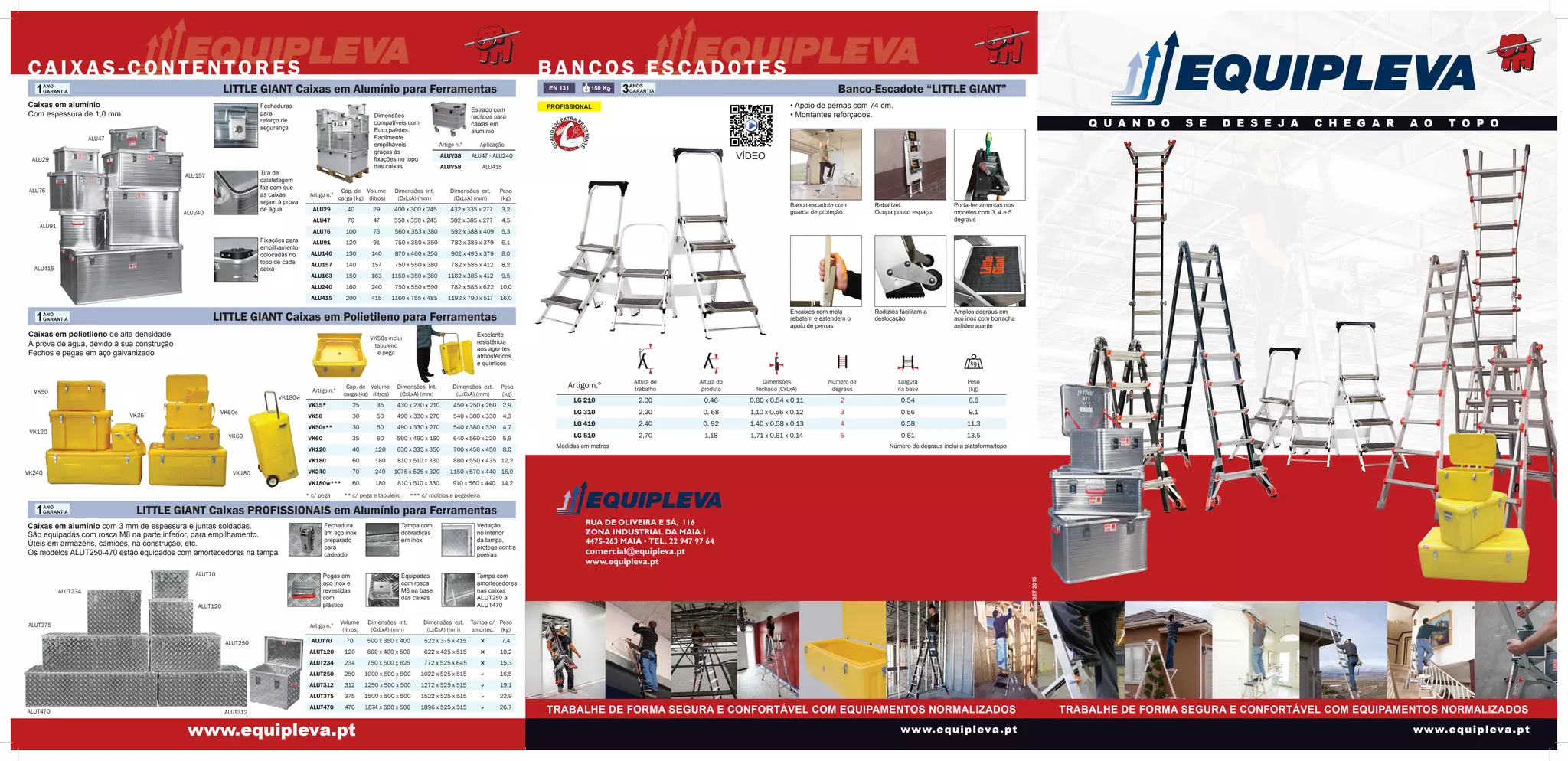

BANCOS ESCADOTES
Dimensões
compatíveis com
Euro paletes.
Facilmente
empilháveis
graças às
fixações no topo
das caixas
Estrado com
rodízios para
caixas em
alumínio
Fechaduras
para
reforço de
segurança
Tira de
calafetagem
faz com que
as caixas
sejam à prova
de água
Fixações para
empilhamento
colocadas no
topo de cada
caixa
LITTLE GIANT Caixas em Alumínio para Ferramentas
LITTLE GIANT Caixas em Polietileno para Ferramentas
LITTLE GIANT Caixas PROFISSIONAIS em Alumínio para Ferramentas
Artigo n.º
Cap. de
carga (kg)
Volume
(litros)
Dimensões int.
(CxLxA) (mm)
Dimensões ext.
(CxLxA) (mm)
Peso
(kg)
ALU29 40 29 400 x 300 x 245 432 x 335 x 277 3,2
ALU47 70 47 550 x 350 x 245 582 x 385 x 277 4,5
ALU76 100 76 560 x 353 x 380 592 x 388 x 409 5,3
ALU91 120 91 750 x 350 x 350 782 x 385 x 379 6,1
ALU140 130 140 870 x 460 x 350 902 x 495 x 379 8,0
ALU157 140 157 750 x 550 x 380 782 x 585 x 412 8,2
ALU163 150 163 1150 x 350 x 380 1182 x 385 x 412 9,5
ALU240 160 240 750 x 550 x 590 782 x 585 x 622 10,0
ALU415 200 415 1160 x 755 x 485 1192 x 790 x 517 16,0
Artigo n.º
Cap. de
carga (kg)
Volume
(litros)
Dimensões Int.
(CxLxA) (mm)
Dimensões ext.
(LxCxA) (mm)
Peso
(kg)
VK35* 25 35 430 x 230 x 210 450 x 250 x 260 2,9
VK50 30 50 490 x 330 x 270 540 x 380 x 330 4,3
VK50s** 30 50 490 x 330 x 270 540 x 380 x 330 4,7
VK60 35 60 590 x 490 x 150 640 x 560 x 220 5,9
VK120 40 120 630 x 335 x 350 700 x 450 x 450 8,0
VK180 60 180 810 x 510 x 330 880 x 550 x 435 12,2
VK240 70 240 1075 x 525 x 320 1150 x 570 x 440 16,0
VK180w*** 60 180 810 x 510 x 330 910 x 560 x 440 14,2
Artigo n.º
Volume
(litros)
Dimensões Int.
(CxLxA) (mm)
Dimensões ext.
(LxCxA) (mm)
Tampa c/
amortec.
Peso
(kg)
ALUT70 70 500 x 350 x 400 522 x 375 x 415 r 7,4
ALUT120 120 600 x 400 x 500 622 x 425 x 515 r 10,2
ALUT234 234 750 x 500 x 625 772 x 525 x 645 r 15,3
ALUT250 250 1000 x 500 x 500 1022 x 525 x 515 a 16,5
ALUT312 312 1250 x 500 x 500 1272 x 525 x 515 a 19,1
ALUT375 375 1500 x 500 x 500 1522 x 525 x 515 a 22,9
ALUT470 470 1874 x 500 x 500 1896 x 525 x 515 a 26,7
ALU29
ALU76
ALU91
ALU415
VK50
VK120
VK240
VK35
VK50s
VK50s inclui
tabuleiro
e pega
VK60
VK180w
Excelente
resistência
aos agentes
atmosféricos
e químicos
VK180
ALU47
ALU157
ALU240
Artigo n.º Aplicação
ALUV38 ALU47 - ALU240
ALUV58 ALU415
* c/ pega ** c/ pega e tabuleiro *** c/ rodízios e pegadeira
ALUT234
ALUT375
ALUT470 ALUT312
ALUT250
ALUT120
ALUT70
Caixas em alumínio
Com espessura de 1,0 mm.
Caixas em polietileno de alta densidade
À prova de água, devido à sua construção
Fechos e pegas em aço galvanizado
Caixas em alumínio com 3 mm de espessura e juntas soldadas.
São equipadas com rosca M8 na parte inferior, para empilhamento.
Úteis em armazéns, camiões, na construção, etc.
Os modelos ALUT250-470 estão equipados com amortecedores na tampa.
Fechadura
em aço inox
preparado
para
cadeado
Pegas em
aço inox e
revestidas
com
plástico
Tampa com
dobradiças
em inox
Equipadas
com rosca
M8 na base
das caixas
Vedação
no interior
da tampa,
protege contra
poeiras
Tampa com
amortecedores
nas caixas
ALUT250 a
ALUT470
CAIXAS-CONTENTORES
ANO
GARANTIA1
ANO
GARANTIA1
ANO
GARANTIA1
www.equipleva.pt
Banco escadote com
guarda de proteção.
Rebatível.
Ocupa pouco espaço.
Amplos degraus em
aço inox com borracha
antiderrapante
Rodízios facilitam a
deslocação
Porta-ferramentas nos
modelos com 3, 4 e 5
degraus
Encaixes com mola
rebatem e estendem o
apoio de pernas
Banco-Escadote “LITTLE GIANT”
kg
Artigo n.º
Altura de
trabalho
Altura do
produto
Dimensões
fechado (CxLxA)
Número de
degraus
Largura
na base
Peso
(kg)
LG 210 2,00 0,46 0,80 x 0,54 x 0,11 2 0,54 6,8
LG 310 2,20 0, 68 1,10 x 0,56 x 0,12 3 0,56 9,1
LG 410 2,40 0, 92 1,40 x 0,58 x 0,13 4 0,58 11,3
LG 510 2,70 1,18 1,71 x 0,61 x 0,14 5 0,61 13,5
EN 131 150 Kg
QUALIDAD
E
EXTRA R
ESISTENTE
ANOS
GARANTIA3
PROFISSIONAL
VÍDEO
Medidas em metros Número de degraus inclui a plataforma/topo
SET2015
• Apoio de pernas com 74 cm.
• Montantes reforçados.

2. kg
Artigo n.º
Altura de trabalho
(escada)
Altura de trabalho
(escadote)
Altura do produto
(escada)
Altura do produto
(escadote)
Altura do produto
fechado
Largura
na base
Peso
(kg)
JH 101 3,30 - 5,00 2,00 - 2,80 2,55 - 4,20 8/14 Deg. 1,18 - 2,00 4/7 Deg. 1,30 0,55 13,5
JH 102 3,90 - 6,10 2,25 - 3,30 3,10 - 5,30 10/18 Deg. 1,45 - 2,55 5/9 Deg. 1,58 0,62 17,3
LITTLE GIANT Escada Telescópica ISOLANTE “DARK HORSE”
Degraus concebidos
com ângulo ergonómico
de forma a garantir uma
superficie plana.
Largura dos degraus:
42 ou 100 mm
(junção do deg. interior
com o deg. exterior).
Fecho de
bloqueio
robusto.
Ajuste fácil e
rápido da
alturada
da escada.
Botão da dobradiça
permite um ajuste fácil.
Basta pressionar e a
escada estende até a
posição desejada!
Fabricada
em fibra de
vidro. Material
não condutor,
indicado para
trabalhos
elétricos.
Construída com base
alargada, proporciona
mais estabilidade do
que as escadas
telescópicos
tradicionais.
Rodízios
incluídos,
garantem um
transporte
fácil e rápido
Usado como escadote,
é possível ter um lado
na posição vertical,
colocando-o contra
uma parede.
Apoio de topo disponível
como acessório, permite
maior estabilidade e
versatilidade.
Ideal em limpeza de
vidros, vãos, etc.
Montagem em
desnível, uma vez
que cada secção
pode ser extensível
em níveis distintos.
Quando totalmente
estendida, pode
atingir uma altura
de 5,30 m
Artigo LG102D.
Plataforma
de segurança
disponível como
acessório. Ideal para
trabalhos longos.
A escada possui
rodízios para
transporte
simples e fácil.
Com um kit de ligadores e uma prancha
telescópica (LG183/244), é possível
utilizar dois escadotes como uma base de
andaime.
kg
Artigo n.º
Altura de trabalho
(escada)
Altura de trabalho
(escadote)
Altura do produto
(escada)
Altura do produto
(escadote)
Altura do produto
fechado
Largura
na base
Peso
(kg)
LG 101 D 3,30 - 5,00 2,00 - 2,80 2,55 - 4,20 8/14 Deg. 1,18 - 2,00 4/7 Deg. 1,28 0,72 18,0
LG 102 D 3,90 - 6,10 2,25 - 3,30 3,10 - 5,30 10/18 Deg. 1,45 - 2,55 5/9 Deg. 1,56 0,72 21,0
Artigo
LG101D
Artigo
LG102D
PROFISSIONAL+
FIBRA DE VIDRO
EN 131 150 Kg
ANOS
GARANTIA3
QUALIDAD
E
EXTRA R
ESISTENTE
Construída em
liga de alumínio
6005-T5.
Torna a escada
leve e robusta
Botão da dobradiça
permite um ajuste fácil.
Basta pressionar e a
escada estende até à
posição desejada
Dobradiça extra
resistente
Fecho de
segurança
eficaz e
resistente
Degraus concebidos
com ângulo ergonómico
de forma a garantir uma
superficie plana.
Largura dos degraus:
25 ou 80 mm
(junção do deg. interior
com o deg. exterior).
Rodízios
incluídos
garantem um
transporte fácil e
rápido
Modelo LG100
não tem rodízios
Usado como escadote
é possível ter um lado
na posição vertical,
colocando-o contra
uma parede.
Montagem em
desnivel, uma vez
que cada secção
pode ser extensível
em níveis distintos.
Quando totalmente
estendida, pode
atingir uma altura
de 6,40 m
Artigo LG103.
A escada possui
rodízios para
transporte simples
e fácil (exceto o
modelo LG100).
Perna comextensão
Artigo LG105
Disponível como
acessório.
Ideal para superfícies
irregulares.
Apoio de topo disponível como acessório,
permite maior estabilidade e versatilidade.
Ideal para trabalhar em janelas, vãos ou
outros obstáculos.
Plataforma
de segurança
disponível como
acessório. Ideal
para trabalhos
longos.
Artigo
LG100
(sem rodízios)
Artigo
LG101Artigo
LG102
Artigo
LG103
PROFISSIONAL+
LITTLE GIANT Escada Telescópica “CLASSIC”EN 131 150 Kg
ANOS
GARANTIA3
QUALIDAD
E
EXTRA R
ESISTENTE
MATERIAL
ISOLANTE
www.equipleva.pt www.equipleva.pt

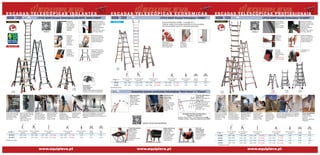

Escada Telescópica versátil ­­­– 2 escadas em 1:
Pode ser usada como escada estendida ou como escadote.
Fácil de armazenar devido às reduzidas dimensões.
Perfil robustoDegraus
concebidos
com ângulo
ergonómico
Dobradiça de
segurança em aço
galvanizado garante
maior resistência
LITTLE GIANT Escada Telescópica “HOBBY”EN 131 150 Kg
ANO
GARANTIA1
ECONÓMICA
www.equipleva.pt
ESCADAS TELESCÓPICAS PROFISSIONAIS
Apoio de Topo
Artigo LG111
Acrescenta largura
extra à escada.
Ideal para trabalhar
em torno das
janelas, caleiras,
etc.
Porta-ferramentas
Artigo LG012
Dispõe de uma
área magnética,
que impede o
deslizamento
de parafusos,
ferramentas e outros
utensilios.
Plataforma de
Segurança
Artigo LG104
Ideal para
trabalhos
longos. Facilmente
acoplada e retirada
da escada. Pode
ser rebatida
quando não está
em uso.
Balde de Pintura
Artigo LG050
Balde de grande
capacidade,
facilmente acoplado
à escada. Dispõe
de um suporte
magnético para o
rolo de pintura.
Saco de
Ferramentas
Artigo LG040
Permite dispor
das ferramentas e
outros utensílios
próximo do
utilizador
Prancha telescópica
Artigo LG183
183-274 x 33 cm (C x L)
Artigo LG244
244-396 x 33 cm (C x L)
Montada entre os dois
escadotes separados,
funciona como uma base
de andaime.
Altura até 1,00 m.
Montagem da Prancha telescópica
Acessórios requeridos
Escadas “DARK HORSE” - 1 kit de ligadores, Art. LG480
Escadas “CLASSIC” - Plataforma de Segurança, Art. LG104
Acessórios comuns as Escadas Telescópicas “Dark Horse” e “Classic”ANOS
GARANTIA3
VÍDEO
ACESSÓRIO
Kit de ligadores
Artigo LG480
Une os dois escadotes em separado
através de uma prancha telescópica
Medidas em metros
Medidas em metros
VÍDEO DOS ACESSÓRIOS
VÍDEO
Artigo
JH101
Medidas em metros
ESCADAS TELESCÓPICAS ISOLANTES ESCADAS TELESCÓPICAS ECONÓMICAS
kg
Artigo n.º
Altura de trabalho
(escada)
Altura de trabalho
(escadote)
Altura do produto
(escada)
Altura do produto
(escadote)
Altura do produto
fechado
Largura
na base
Peso
(kg)
LG 100 2,80 - 3,80 1,70 - 2,30 2,00 - 3,04 6/10 Deg. 0,93 - 1,48 3/5 Deg. 1,00 0,56 11,9
LG 101 3,30 - 5,00 2,00 - 2,80 2,55 - 4,20 8/14 Deg. 1,18 - 2,00 4/7 Deg. 1,28 0,58 15,6
LG 102 3,90 - 6,10 2,25 - 3,30 3,10 - 5,30 10/18 Deg. 1,45 - 2,55 5/9 Deg. 1,56 0,65 18,5
LG 103 4,45 - 7,20 2,50 - 3,90 3,65 - 6,40 12/22 Deg. 1,73 - 3,10 6/11 Deg. 1,85 0,73 22,7
