1. Universidade Federal de Minas Gerais
Escola de Arquitetura
TAU 043 – SISTEMAS TECNOLÓGICOS DE BAIXO IMPACTO
PROFESSORES: JOSÉ EUSTÁQUIO MACHADO DE PAIVA/BRENO HENRIQUE LEITE COTA
VILA SÃO VICENTE
ADEQUAÇÃO DA PRAÇA DE CONVIVÊNCIA
Bruno Malacco
Diogo Guadalupe
Edgard Oliveira

2. LOCAL – CONTEXTO URBANO

3. LOCAL – CONTEXTO URBANO

4. ESPAÇOS PÚBLICOS E MOBILIÁRIOS URBANOS

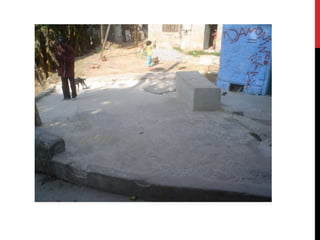

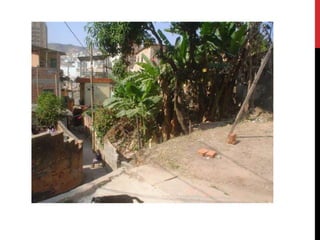

 Diagnóstico do Local:

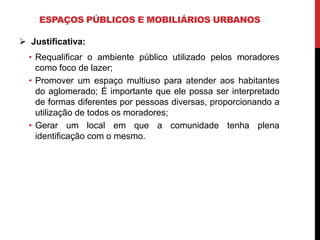

7. ESPAÇOS PÚBLICOS E MOBILIÁRIOS URBANOS
 Justificativa:
• Requalificar o ambiente público utilizado pelos moradores
como foco de lazer;
• Promover um espaço multiuso para atender aos habitantes
do aglomerado; É importante que ele possa ser interpretado
de formas diferentes por pessoas diversas, proporcionando a
utilização de todos os moradores;
• Gerar um local em que a comunidade tenha plena
identificação com o mesmo.

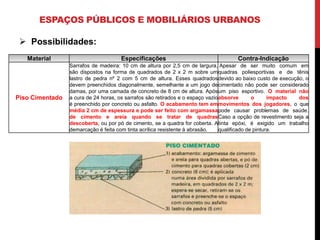

8. ESPAÇOS PÚBLICOS E MOBILIÁRIOS URBANOS
 Possibilidades:
Material Especificações Contra-Indicação
Sarrafos de madeira: 10 cm de altura por 2,5 cm de largura, Apesar de ser muito comum em
são dispostos na forma de quadrados de 2 x 2 m sobre um quadras poliesportivas e de tênis
lastro de pedra nº 2 com 5 cm de altura. Esses quadrados devido ao baixo custo de execução, o
devem preenchidos diagonalmente, semelhante a um jogo de cimentado não pode ser considerado
damas, por uma camada de concreto de 8 cm de altura. Após um piso esportivo. O material não
Piso Cimentado a cura de 24 horas, os sarrafos são retirados e o espaço vazio absorve o impacto dos
é preenchido por concreto ou asfalto. O acabamento tem em movimentos dos jogadores, o que
média 2 cm de espessura e pode ser feito com argamassa pode causar problemas de saúde.
de cimento e areia quando se tratar de quadras Caso a opção de revestimento seja a
descoberta, ou por pó de cimento, se a quadra for coberta. Atinta epóxi, é exigido um trabalho
demarcação é feita com tinta acrílica resistente à abrasão. qualificado de pintura.

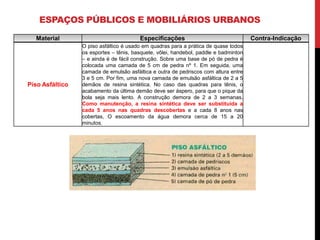

9. ESPAÇOS PÚBLICOS E MOBILIÁRIOS URBANOS
Material Especificações Contra-Indicação
O piso asfáltico é usado em quadras para a prática de quase todos
os esportes – tênis, basquete, vôlei, handebol, paddle e badminton
– e ainda é de fácil construção. Sobre uma base de pó de pedra é
colocada uma camada de 5 cm de pedra nº 1. Em seguida, uma
camada de emulsão asfáltica e outra de pedriscos com altura entre
3 e 5 cm. Por fim, uma nova camada de emulsão asfáltica de 2 a 5
Piso Asfáltico demãos de resina sintética. No caso das quadras para tênis, o
acabamento da última demão deve ser áspero, para que o pique da
bola seja mais lento. A construção demora de 2 a 3 semanas.
Como manutenção, a resina sintética deve ser substituída a
cada 5 anos nas quadras descobertas e a cada 8 anos nas
cobertas, O escoamento da água demora cerca de 15 a 20
minutos.

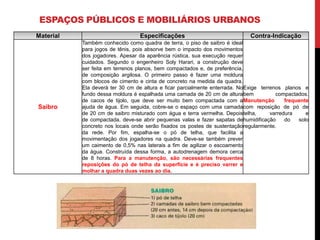

10. ESPAÇOS PÚBLICOS E MOBILIÁRIOS URBANOS
Material Especificações Contra-Indicação
Também conhecido como quadra de terra, o piso de saibro é ideal
para jogos de tênis, pois absorve bem o impacto dos movimentos
dos jogadores. Apesar da aparência rústica, sua execução requer
cuidados. Segundo o engenheiro Soly Harari, a construção deve
ser feita em terrenos planos, bem compactados e, de preferência,
de composição argilosa. O primeiro passo é fazer uma moldura
com blocos de cimento e cinta de concreto na medida da quadra.
Ela deverá ter 30 cm de altura e ficar parcialmente enterrada. No Exige terrenos planos e
fundo dessa moldura é espalhada uma camada de 20 cm de altura bem compactados.
de cacos de tijolo, que deve ser muito bem compactada com a Manutenção frequente
Saibro ajuda de água. Em seguida, cobre-se o espaço com uma camada com reposição de pó de
de 20 cm de saibro misturado com água e terra vermelha. Depois telha, varredura e
de compactada, deve-se abrir pequenas valas e fazer sapatas de humidificação do solo
concreto nos locais onde serão fixados os postes de sustentação regularmente.
da rede. Por fim, espalha-se o pó de telha, que facilita a
movimentação dos jogadores na quadra. Deve-se também prever
um caimento de 0,5% nas laterais a fim de agilizar o escoamento
da água. Construída dessa forma, a autodrenagem demora cerca
de 8 horas. Para a manutenção, são necessárias frequentes
reposições do pó de telha da superfície e é preciso varrer e
molhar a quadra duas vezes ao dia.

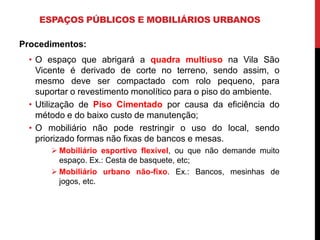

11. ESPAÇOS PÚBLICOS E MOBILIÁRIOS URBANOS
Procedimentos:
• O espaço que abrigará a quadra multiuso na Vila São
Vicente é derivado de corte no terreno, sendo assim, o
mesmo deve ser compactado com rolo pequeno, para
suportar o revestimento monolítico para o piso do ambiente.
• Utilização de Piso Cimentado por causa da eficiência do
método e do baixo custo de manutenção;
• O mobiliário não pode restringir o uso do local, sendo
priorizado formas não fixas de bancos e mesas.
 Mobiliário esportivo flexível, ou que não demande muito
espaço. Ex.: Cesta de basquete, etc;
 Mobiliário urbano não-fixo. Ex.: Bancos, mesinhas de
jogos, etc.

12. ESPAÇOS PÚBLICOS E MOBILIÁRIOS URBANOS
 Referências Conceituais:

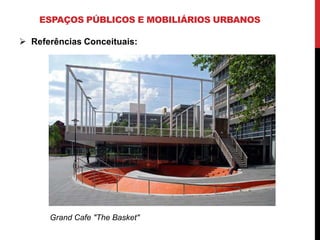

Grand Cafe "The Basket"

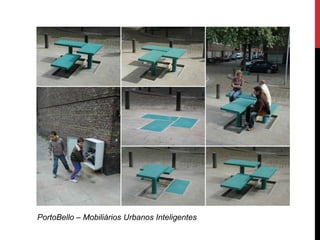

13. PortoBello – Mobiliários Urbanos Inteligentes

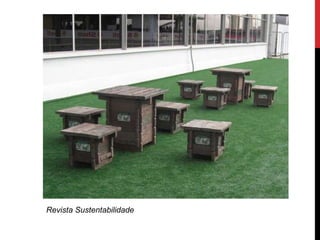

14. Revista Sustentabilidade

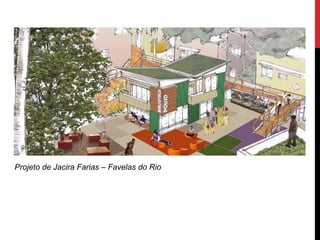

15. Projeto de Jacira Farias – Favelas do Rio

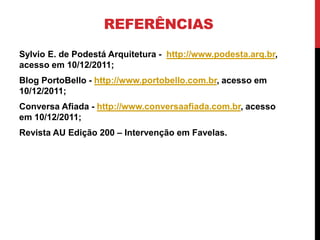

16. REFERÊNCIAS
Sylvio E. de Podestá Arquitetura - http://www.podesta.arq.br,
acesso em 10/12/2011;
Blog PortoBello - http://www.portobello.com.br, acesso em
10/12/2011;
Conversa Afiada - http://www.conversaafiada.com.br, acesso
em 10/12/2011;
Revista AU Edição 200 – Intervenção em Favelas.
