O documento descreve o layout e componentes de vários aparelhos celulares europeus como Nokia e Ericsson. Detalha os setores de transmissão, recepção e oscilador local em cada aparelho, assim como seus componentes de RF, lógica e energia. Também discute mudanças de paradigma em aparelhos mais novos como o uso de componentes BGA e plataformas de software.
Tecno nk
- 1. Tellemática www.tellematica.com.br Estudo do layout aparelho Celular Estudo do Aparelho Celular “Escola” Européia Nokia: Fabricação Finlândia Nokia 5120 - 6180
- 2. Tellemática www.tellematica.com.br Layout do Aparelho Rádio freq. Banda Base Estudodo lay out aparelho Celular
- 3. Tellemática www.tellematica.com.br Nokia 5120 –PCI Lógica - RF Setor de RX Contato Antena Mobile Switch Diplexer Duplexer LNA e Mixer Filtro RX Filtro RX Demodulador RF BB Estudo do lay out aparelho Celular
- 4. Tellemática www.tellematica.com.br Nokia 5120 –PCI Lógica - RF Setor de TX Contato Antena Mobile Switch Diplexer Duplexer Demodulador RF BB PA Filtro TX Pré Amplif. Up Converter Filtro TX Estudo do lay out aparelho Celular

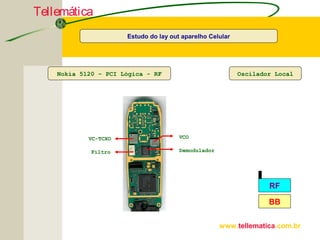

- 5. Tellemática www.tellematica.com.br Nokia 5120 –PCI Lógica - RF Oscilador Local Demodulador RF BB VC-TCXO VCO Filtro Estudo do lay out aparelho Celular
- 6. Tellemática www.tellematica.com.br Nokia 5120 –PCI Lógica - RF Setor Lógico RF BB CPU EEPROM Slave RAM Flash RAM CODEC Conector entre Placas Receptáculo Microfone Estudo do lay out aparelho Celular
- 7. Tellemática www.tellematica.com.br Nokia 5120 –PCI Lógica - RF Setor Energia RF BB Clock Reg. Tensão Conector Externo Fusível Regulador Carga Regulador Tensão Termistor Capacitor (Filtro) Conector Bateria Estudo do lay out aparelho Celular
- 8. Tellemática www.tellematica.com.br Nokia 5120 –PCI Lógica - RF Placa Teclado RF BB Botão Power On/Off Campainha LCD Manta Teclado Acopladores Contato Alto Falante LED Estudo do lay out aparelho Celular
- 9. Tellemática www.tellematica.com.br Estudo do AparelhoCelular “Escola” Européia Nokia: Fabricação Finlândia Nokia 3320 (Dual Band) Para fins de estudo será analisado circuito 800 Mhz Estudo do lay out aparelho Celular
- 10. Tellemática www.tellematica.com.br Layout do Aparelho Rádio freq. Banda Base Estudodo lay out aparelho Celular
- 11. Tellemática www.tellematica.com.br Layout do Aparelho Mudançade Paradigma: • Componentes BGA • Plantaforma software : Phoenix • Comunicação por Infra-Vermelho • Circuitos Otimizados _Safari – Processador RF _UEM - Unidade Energia/Áudio _UPP - Processador Estudo do lay out aparelho Celular
- 12. Tellemática www.tellematica.com.br Nokia 3320 –PCI Lógica - RF Setor de TX Contato Antena Mobile Switch Diplexer Duplexer Power Detec. Casador Z Amplif. de Potência Filtro TX Pré Amplicador Processador RF (Safari) RF BB Estudo do lay out aparelho Celular
- 13. Tellemática www.tellematica.com.br Nokia 3320 –PCI Lógica - RF Setor de TX Setor RF Setor Lógico Oscilador Local Componentes envolvidos TX Estudo do lay out aparelho Celular
- 14. Tellemática www.tellematica.com.br Nokia 3320 –PCI Lógica - RF Setor de RX Contato Antena Mobile Switch Diplexer Duplexer Filtro RX Processador RF (Safari) RF BB Filtro RX Estudo do lay out aparelho Celular
- 15. Tellemática www.tellematica.com.br Nokia 3320 –PCI Lógica - RF Setor de RX Setor RF Setor Lógico Oscilador Local Componentes envolvidos RX Estudo do lay out aparelho Celular
- 16. Tellemática www.tellematica.com.br Nokia 3320 –PCI Lógica - RF Oscilador Local RF BB Amplif. RF Filtro RF VC-TCXO Oscilador RF Estudo do lay out aparelho Celular
- 17. Tellemática www.tellematica.com.br Nokia 3320 –PCI Lógica - RF Setor Lógico RF BB UEM – Energia/Áudio UPP - Processador Memória Infra-Vermelho Botão On/Off Estudo do lay out aparelho Celular
- 18. Tellemática www.tellematica.com.br Estudo do AparelhoCelular “Escola” Européia Ericsson: Fabricação Suécia Ericsson T 18 Estudo do lay out aparelho Celular
- 19. Tellemática www.tellematica.com.br Layout do Aparelho Rádio freq. Banda Base Estudodo lay out aparelho Celular
- 20. Tellemática www.tellematica.com.br Ericsson T18 –PCI Lógica - RF Setor de RX RF BB Contato Antena Diplexer Duplexer CI Chav. RX/TX LNA - Mixer Filtro Filtro DemoduladorFiltro Estudo do lay out aparelho Celular
- 21. Tellemática www.tellematica.com.br Ericsson T18 –PCI Lógica - RF Setor de TX RF BB Contato Antena Diplexer Duplexer CI Chav. RX/TX Isolador Ampl. Mixer Filtro PA Demodulador Estudo do lay out aparelho Celular
- 22. Tellemática www.tellematica.com.br Ericsson T18 –PCI Lógica - RF Oscilador Local VCO VC-TCXO RF BB Estudo do lay out aparelho Celular
- 23. Tellemática www.tellematica.com.br Ericsson T18 –PCI Lógica - RF RF BB Regulador Tensão DSP Codec Flash Memory EEPROM SRAM Microprocessador Estudo do lay out aparelho Celular
- 24. www.tellematica.com.br Estudo do layout aparelho Celular Layout Nokia 2280 CDMA Retornar
