Veremos neste módulo instrumentos utilizados no
reparo do aparelho celular.
Trata-se de uma bancada simples, pois o objetivo do
treinamento é o reparo do aparelho celular acessível aos
técnicos em geral.

Lupa
Estação Ar Quente
Suporte solda
Manta anti-estática
Mesa retrabralho SMD
MultitesteDispenser’s
Clean Machine
Microscópio
Freqüencímetro
Fonte Alimentação Estação de solda

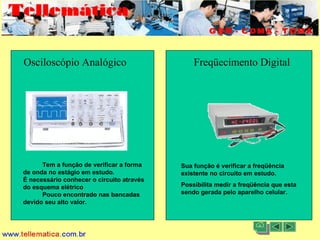

Osciloscópio Analógico Freqüecímento Digital
Tem a função de verificar a forma
de onda no estágio em estudo.
É necessário conhecer o circuito através
do esquema elétrico
Pouco encontrado nas bancadas
devido seu alto valor.
Sua função é verificar a freqüência
existente no circuito em estudo.
Possibilita medir a freqüência que esta
sendo gerada pelo aparelho celular.

Estação de Solda
A Estação de solda é utilizada em
substituição ao ferro de solda comum, pois
tem proteção ESD (anti-estática). Sua
temperatura também é ajustável.
Utilizada na soldagem de conectores,
fios, terminais e componentes que não
permitem a utilização da estação de ar
quente.
Estação de Ar Quente
Instrumento essencial em qualquer
bancada, pois tem a função de soldar e
dessoldar o componente de tecnologia SMD
e BGA.
Executa o trabalho de retrabalho emitindo
ar quente através de sua ponteira (com
regulagem de ar e temperatura.

Multiteste
Ferramenta imprescindível na mão do técnico.
Tem como objetivo efetuar medição em
componentes eletrônicos em geral.
Verificar a voltagem da rede elétrica, em fonte
de tensão, baterias e tomadas.
Possibilita teste de continuidade em
conectores, trilhas, fusível, etc.
Fonte de Tensão
A Fonte de Tensão regulada tem a função de
fornecer uma tensão que possibilite a
alimentação do dispositivo a ser testado. a fonte
mais comum utilizada é a de 15 V e 2A, suficiente
para o trabalho com aparelhos celulares.
Alimentando o celular com uma bateria falsa
conectada a fonte podemos verificar o consumo
do aparato em teste e avaliar seu desempenho.

Microscópio
O microscópio é muito útil na bancada, pois
estaremos trabalhando com componentes
minúsculos e sua visualização se torna mais fácil
com este instrumento. O mais utilizado é o que
amplia 20X e 40X.
ESD
Todos os instrumentos e ferramentas
utilizadas na bancada tem que ter proteção anti-
estática.
Os instrumentos tem que ter o pino do terra
em suas tomadas macho e as tomadas fêmeas
serem trifásicas possibilitando o aterramento dos
mesmos.
Não esquecer de utilizar sobre a bancada a manta
dissipativa aterrada e nos punhos utilizar sempre a
pulseira anti-estática aterrada.

ACV – Escala de leitura da tensão
alternada – tensão da rede
Cursor – Posicionar dentro da escala
onde iremos efetuar a leitura
DCA – Escala de leitura da
corrente alternada
Display
10 A – Leitura de corrente até
este valor
Terminal para a colocação do pino
vermelho (+) – leitura de resistência,
tensão e corrente
Terminal Comum (terra) – para a
colocação do pino preto (-)
Terminal para teste de
transistores (curso na escala
HFE)
Escala para teste de diodo
Escala ôhmica – teste de
resistores e continuidade
DCV – Escala de leitura
tensão contínua – pilhas e
baterias

Botão de ajuste da
voltagem
Botão de ajuste da
corrente
Entrada para plug’s
(ferro de solda, etc.)
Bornes para pega de
teste
Mostrador do consumo
da corrente
Mostrador da saída da
tensão fornecida
Sinal RF emitido pelo
celular
Botão on/off
Fonte de Alimentação Regulada
