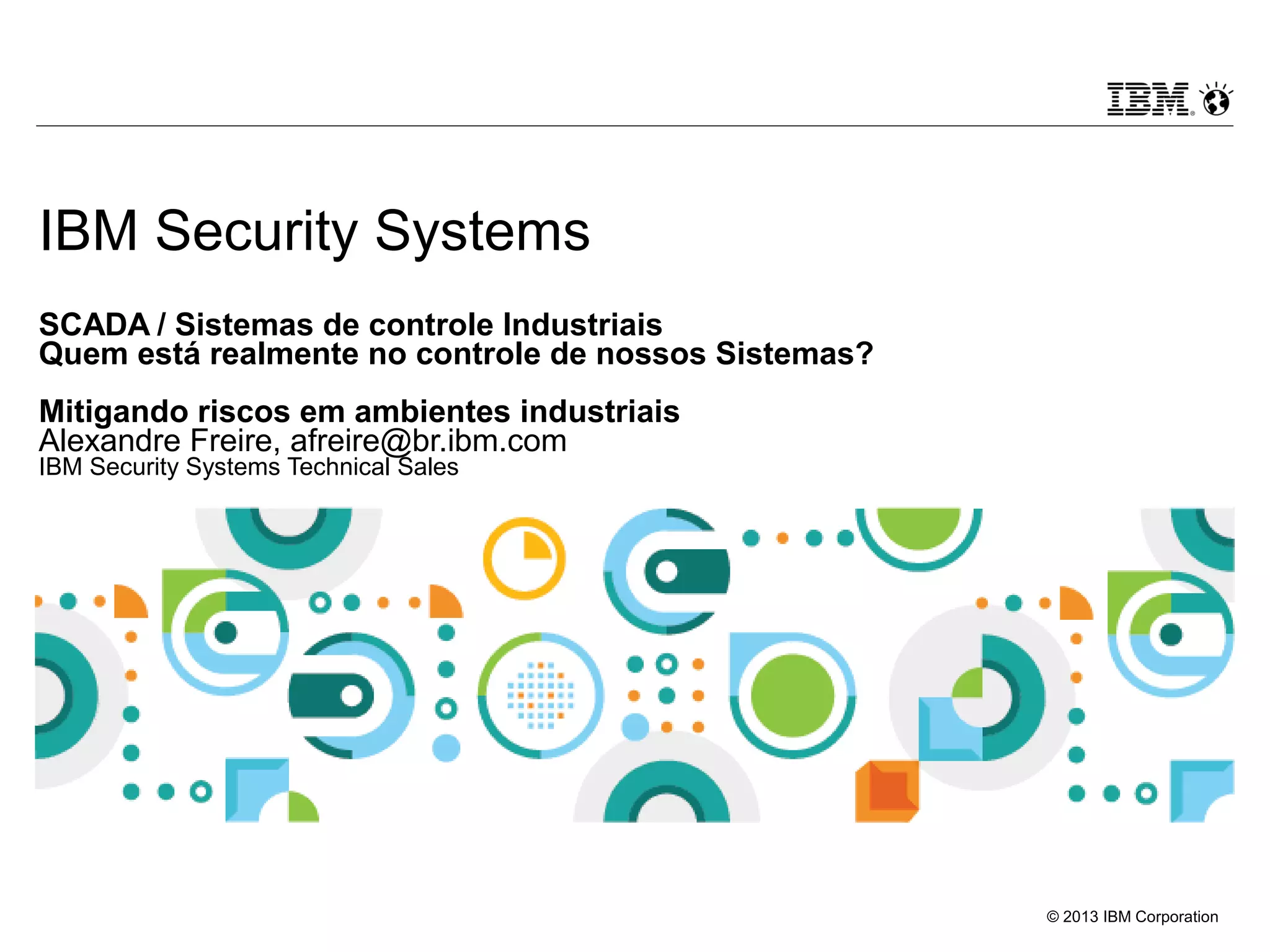

Segurança em Sistemas SCADA

© 2013 IBM Corporation
IBM Security Systems
SCADA / Sistemas de controle Industriais
Quem está realmente no controle de nossos Sistemas?
Mitigando riscos em ambientes industriais
Alexandre Freire, afreire@br.ibm.com
IBM Security Systems Technical Sales

© 2013 IBM Corporation2

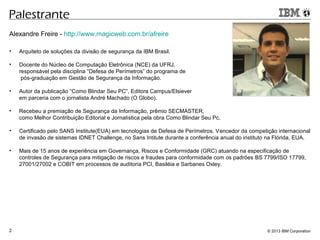

Palestrante
Alexandre Freire - http://www.magicweb.com.br/afreire
• Arquiteto de soluções da divisão de segurança da IBM Brasil.
• Docente do Núcleo de Computação Eletrônica (NCE) da UFRJ,
responsável pela disciplina “Defesa de Perímetros” do programa de
pós-graduação em Gestão de Segurança da Informação.
• Autor da publicação “Como Blindar Seu PC“, Editora Campus/Elsiever
em parceria com o jornalista André Machado (O Globo).
• Recebeu a premiação de Segurança da Informação, prêmio SECMASTER,
como Melhor Contribuição Editorial e Jornalística pela obra Como Blindar Seu Pc.
• Certificado pelo SANS Institute(EUA) em tecnologias de Defesa de Perímetros. Vencedor da competição internacional
de invasão de sistemas IDNET Challenge, no Sans Intitute durante a conferência anual do instituto na Flórida, EUA.
• Mais de 15 anos de experiência em Governança, Riscos e Conformidade (GRC) atuando na especificação de
controles de Segurança para mitigação de riscos e fraudes para conformidade com os padrões BS 7799/ISO 17799,
27001/27002 e COBIT em processos de auditoria PCI, Basiléia e Sarbanes Oxley.

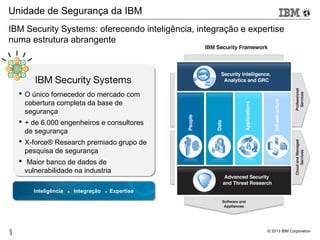

IBM Security Systems: oferecendo inteligência, integração e expertise
numa estrutura abrangente
Inteligência ● Integração ● ExpertiseInteligência ● Integração ● Expertise
 O único fornecedor do mercado com
cobertura completa da base de
segurança
 + de 6.000 engenheiros e consultores
de segurança
 X-force® Research premiado grupo de
pesquisa de segurança
 Maior banco de dados de
vulnerabilidade na industria
3
Unidade de Segurança da IBM

Incidentes SCADA na ficção – Die Hard 4

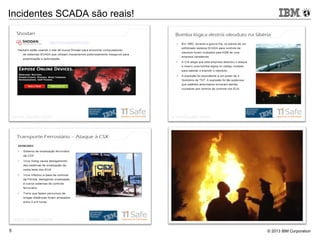

Incidentes SCADA são reais!

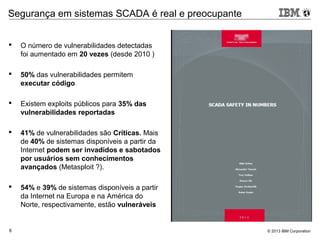

Segurança em sistemas SCADA é real e preocupante
 O número de vulnerabilidades detectadas
foi aumentado em 20 vezes (desde 2010 )
 50% das vulnerabilidades permitem
executar código
 Existem exploits públicos para 35% das
vulnerabilidades reportadas
 41% de vulnerabilidades são Críticas. Mais
de 40% de sistemas disponíveis a partir da
Internet podem ser invadidos e sabotados
por usuários sem conhecimentos
avançados (Metasploit ?).
 54% e 39% de sistemas disponíveis a partir
da Internet na Europa e na América do
Norte, respectivamente, estão vulneráveis

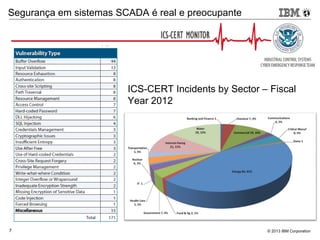

ICS-CERT Incidents by Sector – Fiscal
Year 2012
Segurança em sistemas SCADA é real e preocupante

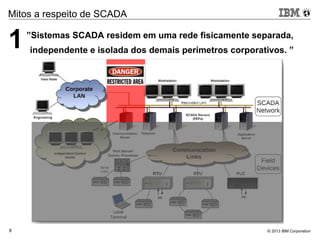

Mitos a respeito de SCADA
”Sistemas SCADA residem em uma rede fisicamente separada,
independente e isolada dos demais perímetros corporativos. ”
1

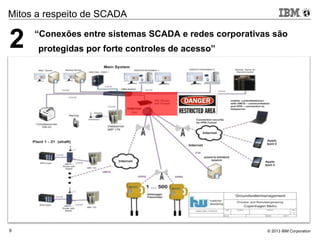

“Conexões entre sistemas SCADA e redes corporativas são
protegidas por forte controles de acesso”2

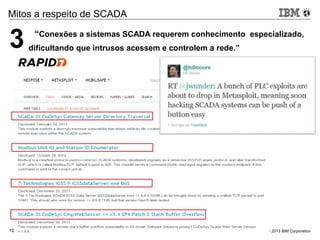

“Conexões a sistemas SCADA requerem conhecimento especializado,
dificultando que intrusos acessem e controlem a rede.”3

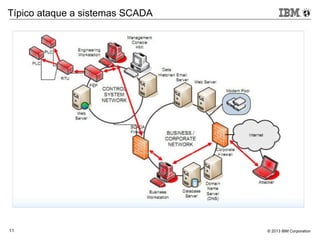

Típico ataque a sistemas SCADA

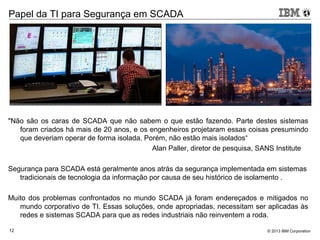

Papel da TI para Segurança em SCADA
"Não são os caras de SCADA que não sabem o que estão fazendo. Parte destes sistemas
foram criados há mais de 20 anos, e os engenheiros projetaram essas coisas presumindo
que deveriam operar de forma isolada. Porém, não estão mais isolados“
Alan Paller, diretor de pesquisa, SANS Institute
Segurança para SCADA está geralmente anos atrás da segurança implementada em sistemas
tradicionais de tecnologia da informação por causa de seu histórico de isolamento .
Muito dos problemas confrontados no mundo SCADA já foram endereçados e mitigados no
mundo corporativo de TI. Essas soluções, onde apropriadas, necessitam ser aplicadas às
redes e sistemas SCADA para que as redes industriais não reinventem a roda.

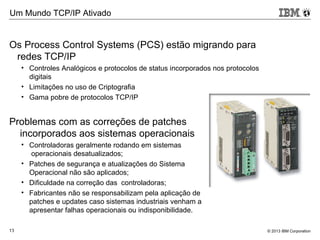

Os Process Control Systems (PCS) estão migrando para
redes TCP/IP
• Controles Analógicos e protocolos de status incorporados nos protocolos
digitais
• Limitações no uso de Criptografia
• Gama pobre de protocolos TCP/IP
Problemas com as correções de patches
incorporados aos sistemas operacionais
• Controladoras geralmente rodando em sistemas
operacionais desatualizados;
• Patches de segurança e atualizações do Sistema
Operacional não são aplicados;
• Dificuldade na correção das controladoras;
• Fabricantes não se responsabilizam pela aplicação de
patches e updates caso sistemas industriais venham a
apresentar falhas operacionais ou indisponibilidade.
13

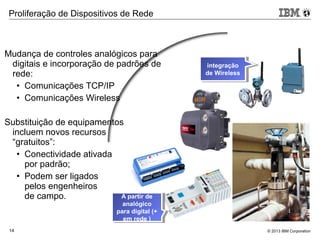

Um Mundo TCP/IP Ativado

Mudança de controles analógicos para
digitais e incorporação de padrões de
rede:
• Comunicações TCP/IP
• Comunicações Wireless
Substituição de equipamentos
incluem novos recursos
“gratuitos”:
• Conectividade ativada
por padrão;
• Podem ser ligados
pelos engenheiros
de campo. A partir de
analógico
para digital (+
em rede )
A partir de
analógico
para digital (+
em rede )
integração
de Wireless
integração
de Wireless
Proliferação de Dispositivos de Rede

Resultados típicos de
Assessments
realizados em
ambientes SCADA

•Redes PCS (Process Control Systems) carecem de
segmentação e antivirus.
•Sistemas operacionais com instalação padrão permitem
exploração de ataque em brechas já conhecidas e difundidas
no mundo de TI
•A maioria das comunicações IP dentro das redes PCS não
são criptografadas.
•A maioria dos sistemas PCS possuem limitações para gerar
rastreabilidade da trilha de auditoria. Logs não são ativados.
•Correções não são, ou não podem ser instaladas nos
sistemas SCADA
•Nenhum tipo de segurança baseada em host é configurada
nos dispositivos SCADA
•Muitas organizações ainda implementam forte medidas de
segurança física esquecendo da importância da segurança
lógica.

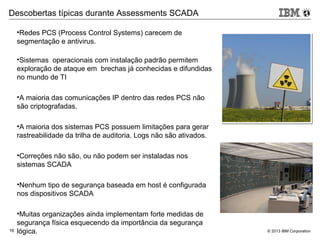

Descobertas típicas durante Assessments SCADA

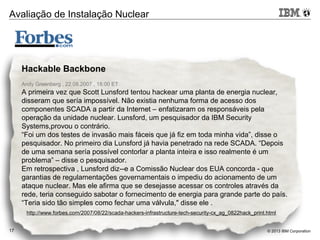

Hackable Backbone
Andy Greenberg , 22.08.2007 , 18:00 ET
A primeira vez que Scott Lunsford tentou hackear uma planta de energia nuclear,
disseram que sería impossível. Não existia nenhuma forma de acesso dos
componentes SCADA a partir da Internet – enfatizaram os responsáveis pela
operação da unidade nuclear. Lunsford, um pesquisador da IBM Security
Systems,provou o contrário.
“Foi um dos testes de invasão mais fáceis que já fiz em toda minha vida”, disse o
pesquisador. No primeiro dia Lunsford já havia penetrado na rede SCADA. “Depois
de uma semana sería possível contorlar a planta inteira e isso realmente é um
problema” – disse o pesquisador.
Em retrospectiva , Lunsford diz--e a Comissão Nuclear dos EUA concorda - que
garantias de regulamentações governamentais o impediu do acionamento de um
ataque nuclear. Mas ele afirma que se desejasse acessar os controles através da
rede, teria conseguido sabotar o fornecimento de energia para grande parte do país.
“Teria sido tão simples como fechar uma válvula," disse ele .
http://www.forbes.com/2007/08/22/scada-hackers-infrastructure-tech-security-cx_ag_0822hack_print.html
Avaliação de Instalação Nuclear

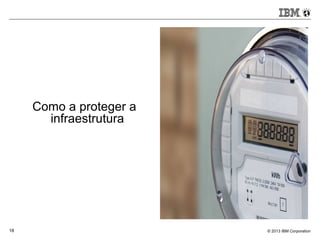

Como a proteger a
infraestrutura

Control/Office InfrastructureControl/Office Infrastructure Bridge ControlBridge Control Plant
Infrastructure
Plant
Infrastructure
Ataques
Wireless
Ataques
Wireless
Ataques
Wireless RF
Ataques
Wireless RF
Infecções
Indiretas de
malware
Infecções
Indiretas de
malware
Ataques diretos
da Internet
Ataques diretos
da Internet
Serviços
vulneráveis
Serviços
vulneráveis
Hosts
infectados
por malware
Hosts
infectados
por malware
Ataques
indiretos da
Internet
(ex: VPN)
Ataques
indiretos da
Internet
(ex: VPN)
Ataques de
Mídia
removível
Ataques de
Mídia
removível
Roubo de
credenciais
Roubo de
credenciais
Ataques
Incorporados
Ataques
Incorporados
Contaminação
do Dispositivo
Contaminação
do Dispositivo

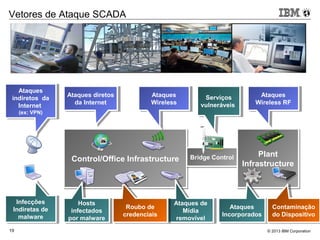

Vetores de Ataque SCADA

Control/Office InfrastructureControl/Office Infrastructure Control BridgeControl Bridge Plant
Infrastructure
Plant
Infrastructure
Logs e Trilha
de Auditoria
Logs e Trilha
de Auditoria
Alertas e
Detecção de
Anomalias
Alertas e
Detecção de
Anomalias
Proteção
baseada em host
Proteção
baseada em host
Controle de
acesso
Controle de
acesso
Segregação de
Redes
Segregação de
Redes
Gerenciamento de
Vulnerabilidades
Gerenciamento de
Vulnerabilidades
Prevenção de Intrusos
e Virtual Patch
e Virtual Patch
Resposta a
Emergência
Resposta a
Emergência

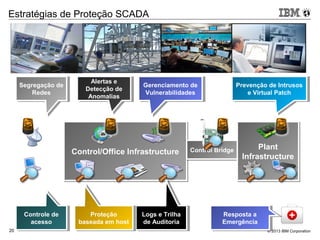

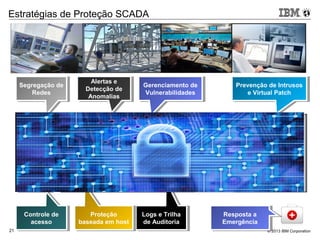

Estratégias de Proteção SCADA

Control/Office InfrastructureControl/Office Infrastructure Control BridgeControl Bridge Plant
Infrastructure
Plant
Infrastructure
Logs e Trilha
de Auditoria
Logs e Trilha
de Auditoria
Alertas e
Detecção de
Anomalias
Alertas e
Detecção de
Anomalias
Proteção
baseada em host
Proteção
baseada em host
Controle de
acesso
Controle de
acesso
Segregação de
Redes
Segregação de
Redes
Gerenciamento de
Vulnerabilidades
Gerenciamento de
Vulnerabilidades
e Virtual Patch
e Virtual Patch
Resposta a
Emergência
Resposta a
Emergência
Estratégias de Proteção SCADA

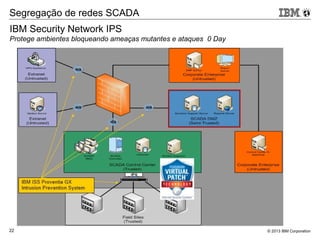

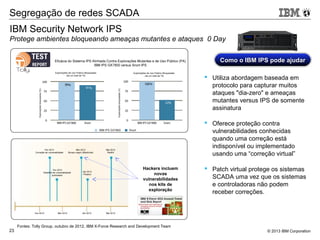

IBM Security Network IPS
Protege ambientes bloqueando ameaças mutantes e ataques 0 Day
Segregação de redes SCADA

 Utiliza abordagem baseada em
protocolo para capturar muitos
ataques "dia-zero" e ameaças
mutantes versus IPS de somente
assinatura
 Oferece proteção contra
vulnerabilidades conhecidas
quando uma correção está
indisponível ou implementado
usando uma “correção virtual”
 Patch virtual protege os sistemas
SCADA uma vez que os sistemas
e controladoras não podem
receber correções.
Protege ambientes bloqueando ameaças mutantes e ataques 0 Day
Fontes: Tolly Group, outubro de 2012, IBM X-Force Research and Development Team
Hackers incluem
novas
vulnerabilidades
nos kits de
exploração
Como o IBM IPS pode ajudarComo o IBM IPS pode ajudar

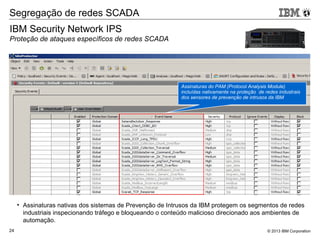

Proteção de ataques específicos de redes SCADA
Assinaturas do PAM (Protocol Analysis Module)
incluídas nativamente na proteção de redes industrais
dos sensores de prevenção de intrusos da IBM
• Assinaturas nativas dos sistemas de Prevenção de Intrusos da IBM protegem os segmentos de redes
industriais inspecionando tráfego e bloqueando o conteúdo malicioso direcionado aos ambientes de
automação.

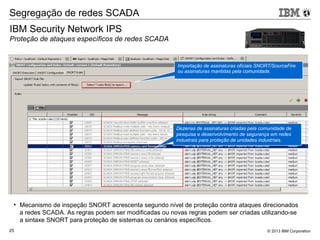

Importação de assinaturas oficiais SNORT/SourceFire
ou assinaturas mantidas pela comunidade.
Dezenas de assinaturas criadas pela comunidade de
pesquisa e desenvolvimento de segurança em redes
industrais para proteção de unidades industriais.
• Mecanismo de inspeção SNORT acrescenta segundo nível de proteção contra ataques direcionados
a redes SCADA. As regras podem ser modificadas ou novas regras podem ser criadas utilizando-se
a sintaxe SNORT para proteção de sistemas ou cenários específicos.

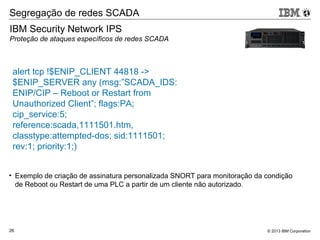

• Exemplo de criação de assinatura personalizada SNORT para monitoração da condição
de Reboot ou Restart de uma PLC a partir de um cliente não autorizado.
alert tcp !$ENIP_CLIENT 44818 ->
$ENIP_SERVER any (msg:”SCADA_IDS:
ENIP/CIP – Reboot or Restart from
Unauthorized Client”; flags:PA;
cip_service:5;
reference:scada,1111501.htm,
classtype:attempted-dos; sid:1111501;
rev:1; priority:1;)

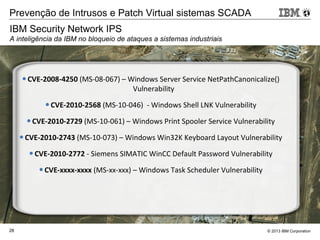

A inteligência da IBM no bloqueio de ataques a sistemas industriais
Prevenção de Intrusos e Patch Virtual sistemas SCADA
Stuxnet: “Malware” orientado a sistemas de automação industrial que monitora
centrífugas nucleares iranianas, arquitetado de forma sofisticada,
levantando suspeitas diversas sobre a natureza da ação
 Sofisticado:
 Inclui exploits para 4 vulnerabilidades (0-day) sem patches
 Inclui componentess assinados certificados digitais roubados
 Disseminados através de diversos vetores, incluindo pen-drives
 Infectou máquinas de desenvolvimento c/rootkit que esconde tanto o “malware” como as
mudanças que ele faz nos programas sendo desenvolvidos
 Dirigido:
 Modifica códigos nos controladores lógicos programáveis - PLCs
 Modificações só acontecem em determinadas circunstâncias (drivers de alguns fornecedores, operando
em condições específicas de frequência, etc
 Danos colaterais
 – Infecção pode se espalhar de forma generalizada

•CVE-2008-4250 (MS-08-067) – Windows Server Service NetPathCanonicalize()
Vulnerability
•CVE-2010-2568 (MS-10-046) - Windows Shell LNK Vulnerability
•CVE-2010-2729 (MS-10-061) – Windows Print Spooler Service Vulnerability
•CVE-2010-2743 (MS-10-073) – Windows Win32K Keyboard Layout Vulnerability
•CVE-2010-2772 - Siemens SIMATIC WinCC Default Password Vulnerability
•CVE-xxxx-xxxx (MS-xx-xxx) – Windows Task Scheduler Vulnerability

29
29
29

Virtual Patch – Proteção Preventiva vs. Reativa
Proteção baseada em pesquisa sobre
vulnerabilidades
Proteger contra exploits é reativo
• Tarde demais na maioria dos casos
• Vulnerável a variações dos exploits
Proteger contra vulnerabilidades e comportamentos
maliciosos é preventivo
• Para ameaças na sua raiz
• Menor número de assinaturas para gerenciar
(menor TCO)
• Requer pesquisa e desenvolvimento excelentes

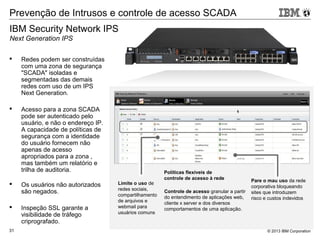

 Redes podem ser construídas
com uma zona de segurança
"SCADA" isoladas e
segmentadas das demais
redes com uso de um IPS
Next Generation.
 Acesso para a zona SCADA
pode ser autenticado pelo
usuário, e não o endereço IP.
A capacidade de políticas de
segurança com a identidade
do usuário fornecem não
apenas de acesso
apropriados para a zona ,
mas também um relatório e
trilha de auditoria.
 Os usuários não autorizados
são negados.
 Inspeção SSL garante a
visibilidade de tráfego
criprografado.
Prevenção de Intrusos e controle de acesso SCADA
Controle de acesso granular a partir
do entendimento de aplicações web,
cliente x server e dos diversos
comportamentos de uma aplicação.
Pare o mau uso da rede
corporativa bloqueando
sites que introduzem
risco e custos indevidos
Políticas flexíveis de
controle de acesso à rede
Limite o uso de
redes sociais,
compartilhamento
de arquivos e
webmail para
usuários comuns
Next Generation IPS

Prevenção de Intrusos e detecção de anomalias SCADA
Next Generation IPS
Fluxos de rede
podem ser enviados
ao QRadar para
análise avançada,
correlação e detecção
de anomalias
Contexto de
identidade relaciona
usuários e grupos às
suas atividades de
rede, indo além de
políticas baseadas
apenas em endereço IP
Contexto de
aplicação classifica
totalmente o tráfego
de rede, independente
de porta, protocolo ou
técnicas de evasão
Aumente a Segurança Reduza Custos Habilite a Inovação

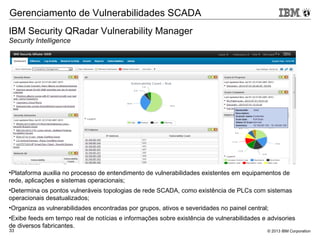

•Plataforma auxilia no processo de entendimento de vulnerabilidades existentes em equipamentos de
rede, aplicações e sistemas operacionais;
•Determina os pontos vulneráveis topologias de rede SCADA, como existência de PLCs com sistemas
operacionais desatualizados;
•Organiza as vulnerabilidades encontradas por grupos, ativos e severidades no painel central;
•Exibe feeds em tempo real de notícias e informações sobre existência de vulnerabilidades e advisories
de diversos fabricantes.
Gerenciamento de Vulnerabilidades SCADA
IBM Security QRadar Vulnerability Manager
Security Intelligence

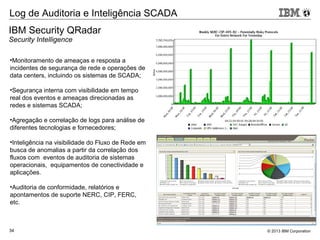

•Monitoramento de ameaças e resposta a
incidentes de segurança de rede e operações de
data centers, incluindo os sistemas de SCADA;
•Segurança interna com visibilidade em tempo
real dos eventos e ameaças direcionadas as
redes e sistemas SCADA;
•Agregação e correlação de logs para análise de
diferentes tecnologias e fornecedores;
•Inteligência na visibilidade do Fluxo de Rede em
busca de anomalias a partir da correlação dos
fluxos com eventos de auditoria de sistemas
operacionais, equipamentos de conectividade e
aplicações.
•Auditoria de conformidade, relatórios e
apontamentos de suporte NERC, CIP, FERC,
etc.
Log de Auditoria e Inteligência SCADA
IBM Security QRadar
Security Intelligence

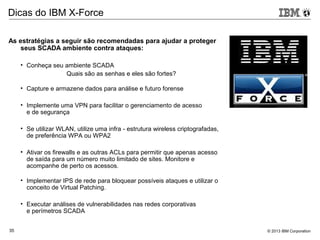

Dicas do IBM X-Force
As estratégias a seguir são recomendadas para ajudar a proteger
seus SCADA ambiente contra ataques:
• Conheça seu ambiente SCADA
Quais são as senhas e eles são fortes?
• Capture e armazene dados para análise e futuro forense
• Implemente uma VPN para facilitar o gerenciamento de acesso
e de segurança
• Se utilizar WLAN, utilize uma infra - estrutura wireless criptografadas,
de preferência WPA ou WPA2
• Ativar os firewalls e as outras ACLs para permitir que apenas acesso
de saída para um número muito limitado de sites. Monitore e
acompanhe de perto os acessos.
• Implementar IPS de rede para bloquear possíveis ataques e utilizar o
conceito de Virtual Patching.
• Executar análises de vulnerabilidades nas redes corporativas
e perímetros SCADA

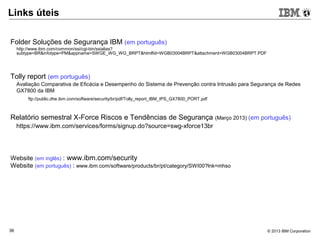

Links úteis
Folder Soluções de Segurança IBM (em português)
http://www.ibm.com/common/ssi/cgi-bin/ssialias?
subtype=BR&infotype=PM&appname=SWGE_WG_WG_BRPT&htmlfid=WGB03004BRPT&attachment=WGB03004BRPT.PDF
Tolly report (em português)
Avaliação Comparativa de Eficácia e Desempenho do Sistema de Prevenção contra Intrusão para Segurança de Redes
GX7800 da IBM
ftp://public.dhe.ibm.com/software/security/br/pdf/Tolly_report_IBM_IPS_GX7800_PORT.pdf
Relatório semestral X-Force Riscos e Tendências de Segurança (Março 2013) (em português)
https://www.ibm.com/services/forms/signup.do?source=swg-xforce13br
Website (em inglês) : www.ibm.com/security
Website (em português) : www.ibm.com/software/products/br/pt/category/SWI00?lnk=mhso

Segurança em Sistemas SCADA

Mais conteúdo relacionado

Mais procurados

Semelhante a Segurança em Sistemas SCADA

Segurança em Sistemas SCADA

Notas do Editor
