O documento descreve um novo procedimento para identificar e cortar cabos elétricos subterrâneos potencialmente energizados de forma segura. O procedimento envolve a utilização de um identificador de cabos para localizar o cabo correto e um alicate hidráulico controlado remotamente para realizar o corte com segurança. O novo método trouxe ganhos significativos de segurança, eficiência e redução do tempo necessário para realizar a atividade.

1. Identificação e Corte de
Cabos Potencialmente
Energizados em
Alimentadores Elétricos
Subterrâneos de Média
Tensão

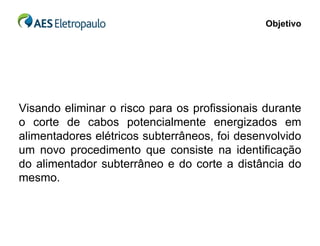

2. Objetivo
Visando eliminar o risco para os profissionais durante
o corte de cabos potencialmente energizados em
alimentadores elétricos subterrâneos, foi desenvolvido
um novo procedimento que consiste na identificação
do alimentador subterrâneo e do corte a distância do
mesmo.

3. Introdução

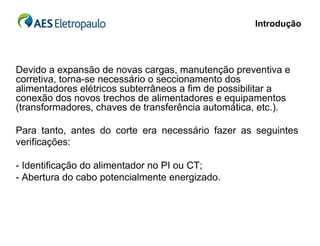

Devido a expansão de novas cargas, manutenção preventiva e
corretiva, torna-se necessário o seccionamento dos
alimentadores elétricos subterrâneos a fim de possibilitar a
conexão dos novos trechos de alimentadores e equipamentos
(transformadores, chaves de transferência automática, etc.).
Para tanto, antes do corte era necessário fazer as seguintes
verificações:
- Identificação do alimentador no PI ou CT;
- Abertura do cabo potencialmente energizado.

4. Introdução

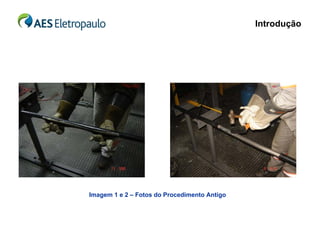

Imagem 1 e 2 – Fotos do Procedimento Antigo

5. Implantação
A fim de viabilizar a implantação deste novo procedimento,
foram adquiridos os seguintes equipamentos:
- Identificador de cabos;
- Alicate hidráulico de segurança.

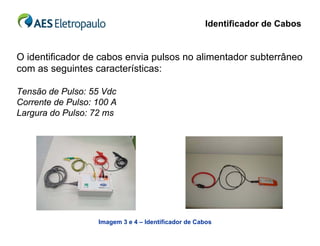

6. Identificador de Cabos
O identificador de cabos envia pulsos no alimentador subterrâneo
com as seguintes características:
Tensão de Pulso: 55 Vdc
Corrente de Pulso: 100 A
Largura do Pulso: 72 ms
Imagem 3 e 4 – Identificador de Cabos

7. Identificador de Cabos
Esquema de ligação no alimentador:

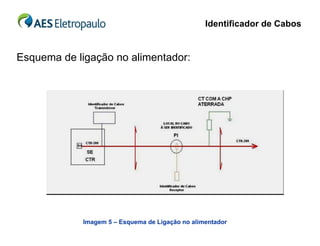

Imagem 5 – Esquema de Ligação no alimentador

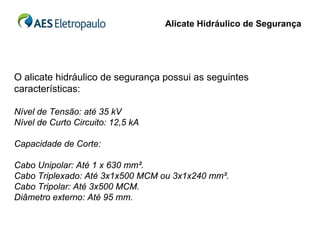

8. Alicate Hidráulico de Segurança
O alicate hidráulico de segurança possui as seguintes
características:
Nível de Tensão: até 35 kV
Nível de Curto Circuito: 12,5 kA
Capacidade de Corte:
Cabo Unipolar: Até 1 x 630 mm².
Cabo Triplexado: Até 3x1x500 MCM ou 3x1x240 mm².
Cabo Tripolar: Até 3x500 MCM.
Diâmetro externo: Até 95 mm.

9. Alicate Hidráulico de Segurança

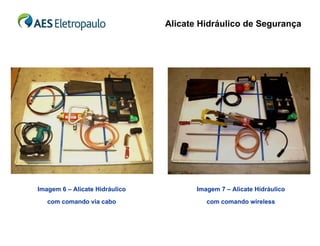

Imagem 6 – Alicate Hidráulico Imagem 7 – Alicate Hidráulico
com comando via cabo com comando wireless

10. Aplicação Prática
Aplicação do novo procedimento de corte de cabos potencialmente
energizados nas obras de ampliação da Subestação Carapicuiba:

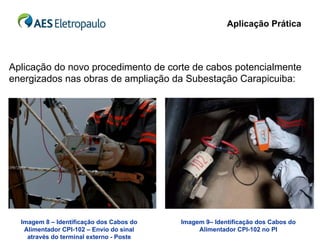

Imagem 8 – Identificação dos Cabos do Imagem 9– Identificação dos Cabos do
Alimentador CPI-102 – Envio do sinal Alimentador CPI-102 no PI
através do terminal externo - Poste

11. Aplicação Prática
Corte dos cabos do alimentador CPI-102:

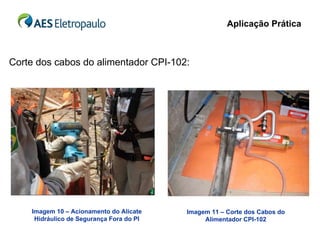

Imagem 10 – Acionamento do Alicate Imagem 11 – Corte dos Cabos do
Hidráulico de Segurança Fora do PI Alimentador CPI-102

12. Investimentos Realizados
Para a implantação do novo procedimento, foram realizados os
seguintes investimentos:
Equipamento Quantidade Valor
Alicate Hidráulico de Segurança 5 R$ 300.000,00
Identificadores de Cabos 4 R$ 56.000,00
Total do Investimento R$ 356.000,00
Além disto, a AES Eletropaulo capacitou 47 profissionais da Gerência de Gestão do
Subterrâneo, totalizando 848 H.H(Homem-hora) investidos em treinamento.

13. Conclusão
“ O novo procedimento trouxe ganhos de
segurança, praticidade e redução em média de
65% no tempo da atividade indo de 1 hora para 21
minutos. Saindo de uma atividade efetuada de
forma artesanal para um trabalho através de
ferramentas de segurança com a suportabilidade
exigida para esta atividade.”

14. FIM
Autores:
Engº Ricardo de O. Brandão – Coordenação de Desempenho do Sistema
Téc. Eliomar Simões Ferreira – Coordenação Operacional Subterrâneo Tarde
Gerência de Gestão do Subterrâneo
Diretoria Regional Norte
