1 /117 ESCALA E ERGONOMIA ESCALA ERGONOMIA MEDIDAS PADRÕES
2 /117 ESCALA E ERGONOMIA Obtemos uma idéia mais correta da ESCALA de qualquer coisa quando vemos junto dela um homem, ou uma imagem que represente as suas dimensões. “ O HOMEM COMO UNIDADE DE MEDIDA”.
3 /117 ESCALA E ERGONOMIA COMO DETERMINAR A ESCALA? As figuras humanas são o melhor referencial para uma escala, tomando como base o seu tamanho no ambiente, o observador consegue avaliar automaticamente a escala da cena.

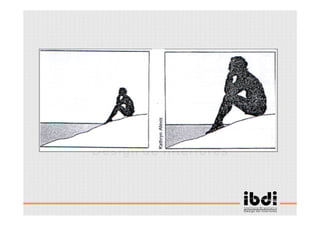

4 /117 ESCALA E ERGONOMIA

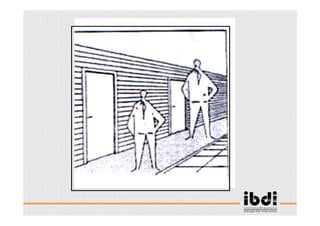

5 /117 ESCALA E ERGONOMIA

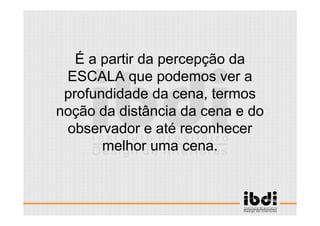

6 /117 ESCALA E ERGONOMIA É a partir da percepção da ESCALA que podemos ver a profundidade da cena, termos noção da distância da cena e do observador e até reconhecer melhor uma cena.

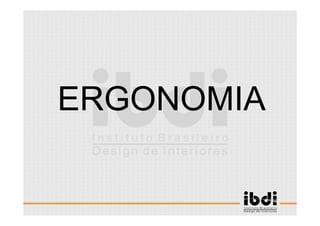

7 /117 ESCALA E ERGONOMIA ERGONOMIA
8 /117 ESCALA E ERGONOMIA ERGONOMIA é a ciência que estuda a adaptação do ambiente às medidas do corpo humano. gregos ergon (trabalho) e nomos (regras) O QUEO QUE ÉÉ ERGONOMIA?ERGONOMIA?

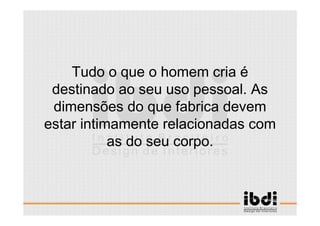

9 /117 ESCALA E ERGONOMIA Tudo o que o homem cria é destinado ao seu uso pessoal. As dimensões do que fabrica devem estar intimamente relacionadas com as do seu corpo.
10 /117 ESCALA E ERGONOMIA 1º - Conhecer o espaço que o homem necessita para se deslocar, para trabalhar e para descansar. PARA UM PROJETOPARA UM PROJETO ERGONOMICAMENTE CORRETOERGONOMICAMENTE CORRETO DEVEMOS CONHECER ALGUNS TDEVEMOS CONHECER ALGUNS TÓÓPICOSPICOS PRINCIPAIS :PRINCIPAIS :
11 /117 ESCALA E ERGONOMIA Exemplo: • A largura do corpo visto de frente é de 50cm. • A passagem secundária de uma sala de estar deve medir 50 a 60cm.
12 /117 ESCALA E ERGONOMIA 2º - Conhecer os tamanhos dos objetos e utensílios que o homem usa, para poder determinar as dimensões dos móveis.

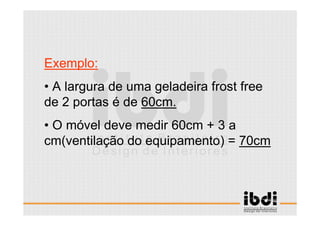

13 /117 ESCALA E ERGONOMIA Exemplo: • A largura de uma geladeira frost free de 2 portas é de 60cm. • O móvel deve medir 60cm + 3 a cm(ventilação do equipamento) = 70cm

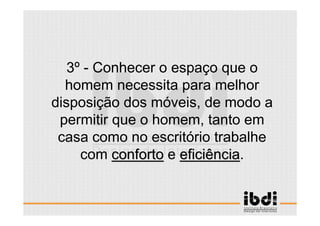

14 /117 ESCALA E ERGONOMIA 3º - Conhecer o espaço que o homem necessita para melhor disposição dos móveis, de modo a permitir que o homem, tanto em casa como no escritório trabalhe com confortoconforto e eficiênciaeficiência.

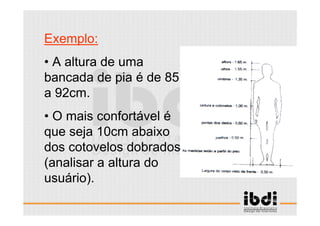

15 /117 ESCALA E ERGONOMIA Exemplo: • A altura de uma bancada de pia é de 85 a 92cm. • O mais confortável é que seja 10cm abaixo dos cotovelos dobrados (analisar a altura do usuário).

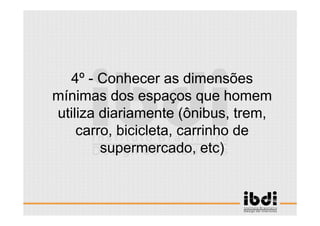

16 /117 ESCALA E ERGONOMIA 4º - Conhecer as dimensões mínimas dos espaços que homem utiliza diariamente (ônibus, trem, carro, bicicleta, carrinho de supermercado, etc)

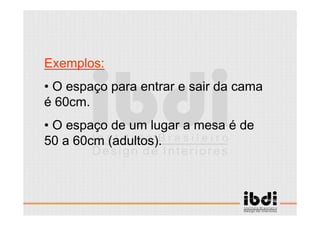

17 /117 ESCALA E ERGONOMIA Exemplos: • O espaço para entrar e sair da cama é 60cm. • O espaço de um lugar a mesa é de 50 a 60cm (adultos).

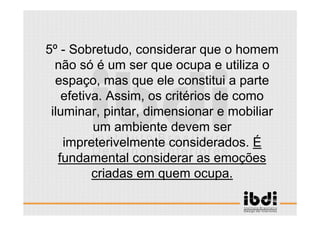

18 /117 ESCALA E ERGONOMIA 5º - Sobretudo, considerar que o homem não só é um ser que ocupa e utiliza o espaço, mas que ele constitui a parte efetiva. Assim, os critérios de como iluminar, pintar, dimensionar e mobiliar um ambiente devem ser impreterivelmente considerados. É fundamental considerar as emoções criadas em quem ocupa.

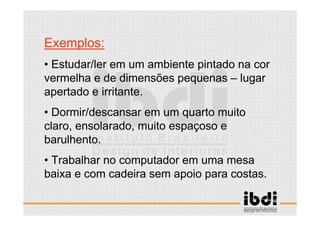

19 /117 ESCALA E ERGONOMIA Exemplos: • Estudar/ler em um ambiente pintado na cor vermelha e de dimensões pequenas – lugar apertado e irritante. • Dormir/descansar em um quarto muito claro, ensolarado, muito espaçoso e barulhento. • Trabalhar no computador em uma mesa baixa e com cadeira sem apoio para costas.

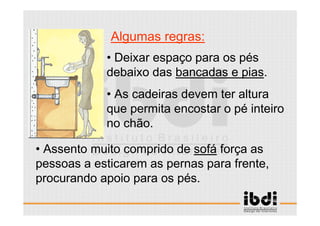

20 /117 ESCALA E ERGONOMIA Algumas regras: • Assento muito comprido de sofá força as pessoas a esticarem as pernas para frente, procurando apoio para os pés. • Deixar espaço para os pés debaixo das bancadas e pias. • As cadeiras devem ter altura que permita encostar o pé inteiro no chão.

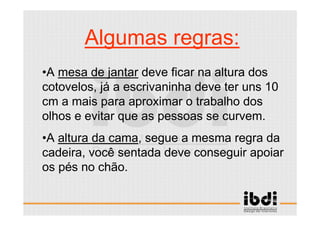

21 /117 ESCALA E ERGONOMIA Algumas regras: •A mesa de jantar deve ficar na altura dos cotovelos, já a escrivaninha deve ter uns 10 cm a mais para aproximar o trabalho dos olhos e evitar que as pessoas se curvem. •A altura da cama, segue a mesma regra da cadeira, você sentada deve conseguir apoiar os pés no chão.
22 /117 ESCALA E ERGONOMIA •A altura ideal de uma estante ou prateleira deve ser àquela que, você em pé, com o braço esticado a 45°, consegue alcança-la. • Se as pessoas da sua cada tiverem alturas diferentes, utilize as alturas máximas e mínimas como base, e NÃO a média das duas, assim não fica confortável para ninguém. Algumas regras:

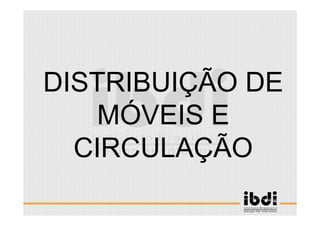

23 /117 ESCALA E ERGONOMIA DISTRIBUIÇÃO DE MÓVEIS E CIRCULAÇÃO

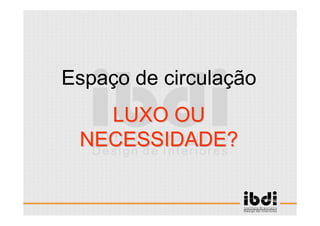

24 /117 ESCALA E ERGONOMIA Espaço de circulação LUXO OULUXO OU NECESSIDADE?NECESSIDADE?

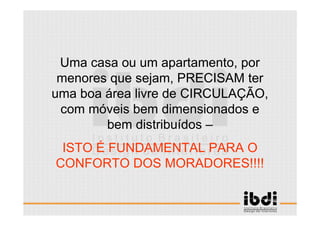

25 /117 ESCALA E ERGONOMIA Uma casa ou um apartamento, por menores que sejam, PRECISAM ter uma boa área livre de CIRCULAÇÃO, com móveis bem dimensionados e bem distribuídos – ISTO É FUNDAMENTAL PARA O CONFORTO DOS MORADORES!!!!

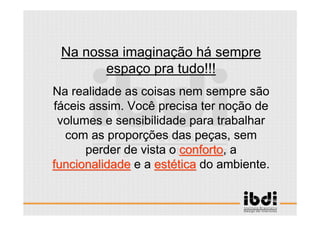

26 /117 ESCALA E ERGONOMIA Na nossa imaginação há sempre espaço pra tudo!!! Na realidade as coisas nem sempre são fáceis assim. Você precisa ter noção de volumes e sensibilidade para trabalhar com as proporções das peças, sem perder de vista o confortoconforto, a funcionalidadefuncionalidade e a estestééticatica do ambiente.

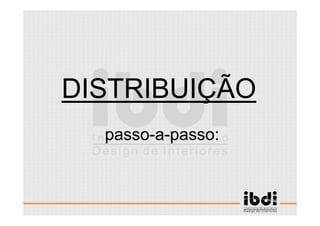

27 /117 ESCALA E ERGONOMIA DISTRIBUIÇÃO passo-a-passo:

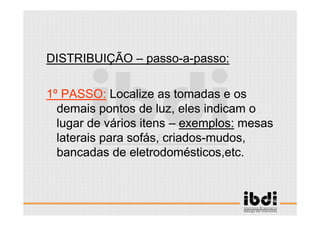

28 /117 ESCALA E ERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 1º PASSO: Localize as tomadas e os demais pontos de luz, eles indicam o lugar de vários itens – exemplos: mesas laterais para sofás, criados-mudos, bancadas de eletrodomésticos,etc.

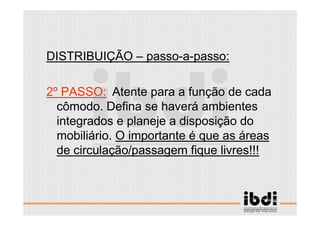

29 /117 ESCALA E ERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 2º PASSO: Atente para a função de cada cômodo. Defina se haverá ambientes integrados e planeje a disposição do mobiliário. O importante é que as áreas de circulação/passagem fique livres!!!

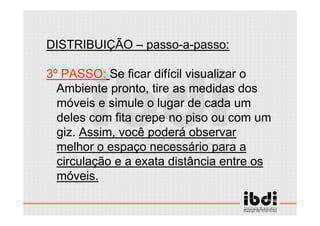

30 /117 ESCALA E ERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 3º PASSO: Se ficar difícil visualizar o Ambiente pronto, tire as medidas dos móveis e simule o lugar de cada um deles com fita crepe no piso ou com um giz. Assim, você poderá observar melhor o espaço necessário para a circulação e a exata distância entre os móveis.

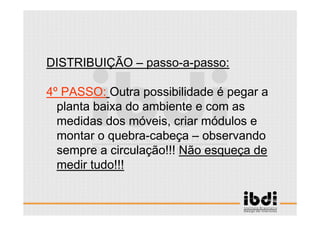

31 /117 ESCALA E ERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 4º PASSO: Outra possibilidade é pegar a planta baixa do ambiente e com as medidas dos móveis, criar módulos e montar o quebra-cabeça – observando sempre a circulação!!! Não esqueça de medir tudo!!!
32 /117 ESCALA E ERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 5º PASSO: Não esqueça de considerar o perfil dos moradores – família grande, família que costuma receber para jantares, tipo e usos do ambiente, etc... Isto é importante para a seleção dos móveis, principalmente quanto às dimensões.

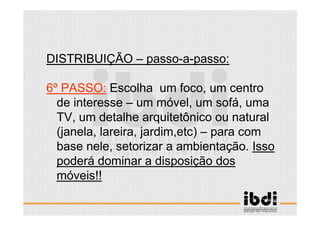

33 /117 ESCALA E ERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 6º PASSO: Escolha um foco, um centro de interesse – um móvel, um sofá, uma TV, um detalhe arquitetônico ou natural (janela, lareira, jardim,etc) – para com base nele, setorizar a ambientação. Isso poderá dominar a disposição dos móveis!!

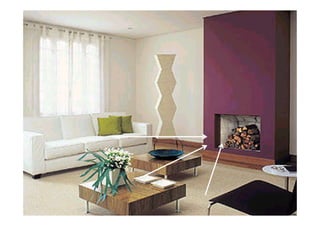

34 /117 ESCALA E ERGONOMIA

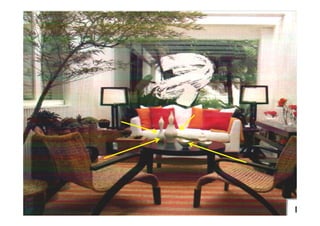

35 /117 ESCALA E ERGONOMIA
36 /117 ESCALA E ERGONOMIA
37 /117 ESCALA E ERGONOMIA Lembre-se que: “BOM PLANEJAMENTO E ADEQUAÇÃO DOS MÓVEIS SÃO SINÔNIMOS DE CONFORTO.”
38 /117 ESCALA E ERGONOMIA DICAS (não regras)

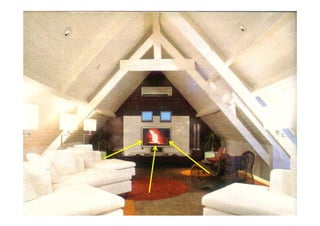

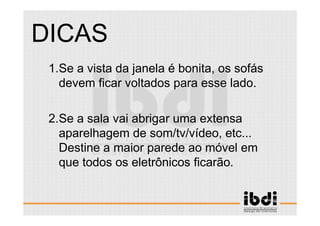

39 /117 ESCALA E ERGONOMIA 1.Se a vista da janela é bonita, os sofás devem ficar voltados para esse lado. 2.Se a sala vai abrigar uma extensa aparelhagem de som/tv/vídeo, etc... Destine a maior parede ao móvel em que todos os eletrônicos ficarão. DICAS

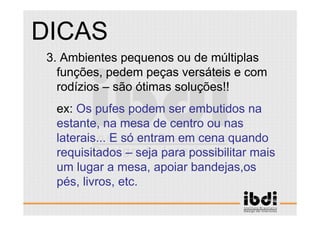

40 /117 ESCALA E ERGONOMIA 3. Ambientes pequenos ou de múltiplas funções, pedem peças versáteis e com rodízios – são ótimas soluções!! ex: Os pufes podem ser embutidos na estante, na mesa de centro ou nas laterais... E só entram em cena quando requisitados – seja para possibilitar mais um lugar a mesa, apoiar bandejas,os pés, livros, etc. DICAS
41 /117 ESCALA E ERGONOMIA
42 /117 ESCALA E ERGONOMIA
43 /117 ESCALA E ERGONOMIA

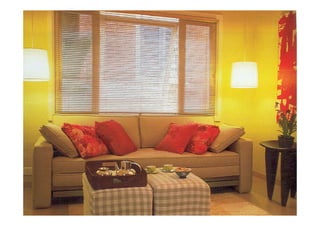

44 /117 ESCALA E ERGONOMIA

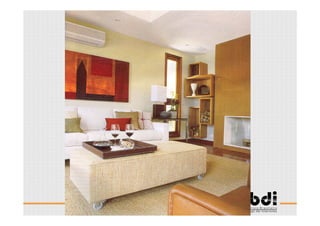

45 /117 ESCALA E ERGONOMIA

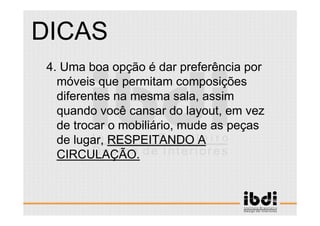

46 /117 ESCALA E ERGONOMIA 4. Uma boa opção é dar preferência por móveis que permitam composições diferentes na mesma sala, assim quando você cansar do layout, em vez de trocar o mobiliário, mude as peças de lugar, RESPEITANDO A CIRCULAÇÃO. DICAS

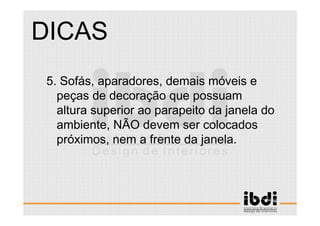

47 /117 ESCALA E ERGONOMIA 5. Sofás, aparadores, demais móveis e peças de decoração que possuam altura superior ao parapeito da janela do ambiente, NÃO devem ser colocados próximos, nem a frente da janela. DICAS
48 /117 ESCALA E ERGONOMIA

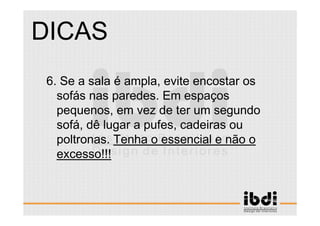

49 /117 ESCALA E ERGONOMIA 6. Se a sala é ampla, evite encostar os sofás nas paredes. Em espaços pequenos, em vez de ter um segundo sofá, dê lugar a pufes, cadeiras ou poltronas. Tenha o essencial e não o excesso!!! DICAS

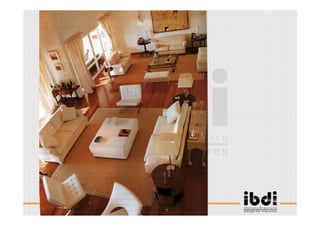

50 /117 ESCALA E ERGONOMIA

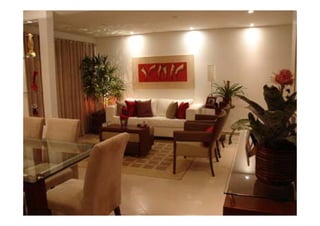

51 /117 ESCALA E ERGONOMIA

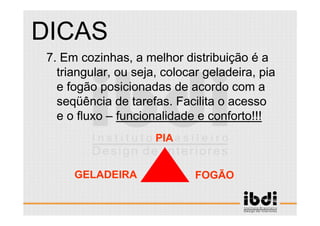

52 /117 ESCALA E ERGONOMIA 7. Em cozinhas, a melhor distribuição é a triangular, ou seja, colocar geladeira, pia e fogão posicionadas de acordo com a seqüência de tarefas. Facilita o acesso e o fluxo – funcionalidade e conforto!!! DICAS GELADEIRA FOGÃO PIA
53 /117 ESCALA E ERGONOMIA
54 /117 ESCALA E ERGONOMIA

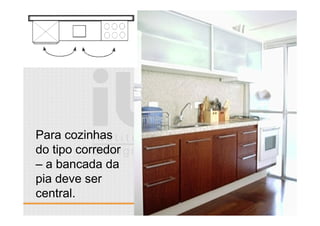

55 /117 ESCALA E ERGONOMIA Para cozinhas do tipo corredor – a bancada da pia deve ser central.

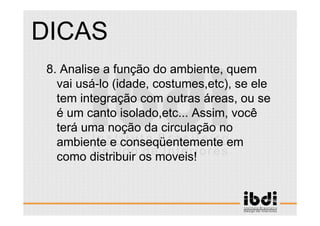

56 /117 ESCALA E ERGONOMIA 8. Analise a função do ambiente, quem vai usá-lo (idade, costumes,etc), se ele tem integração com outras áreas, ou se é um canto isolado,etc... Assim, você terá uma noção da circulação no ambiente e conseqüentemente em como distribuir os moveis! DICAS
57 /117 ESCALA E ERGONOMIA

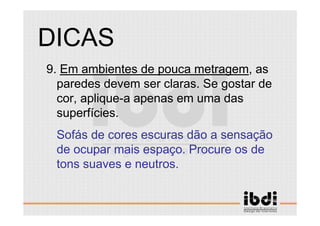

58 /117 ESCALA E ERGONOMIA 9. Em ambientes de pouca metragem, as paredes devem ser claras. Se gostar de cor, aplique-a apenas em uma das superfícies. Sofás de cores escuras dão a sensação de ocupar mais espaço. Procure os de tons suaves e neutros. DICAS

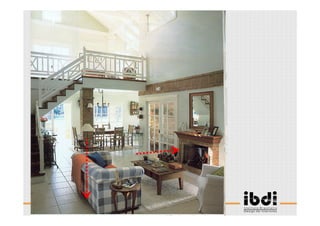

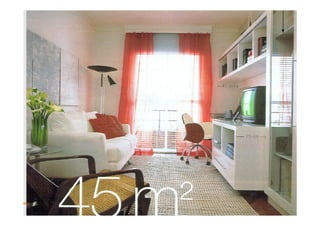

59 /117 ESCALA E ERGONOMIA
60 /117 ESCALA E ERGONOMIA

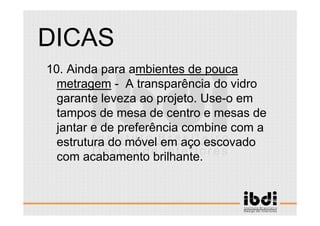

61 /117 ESCALA E ERGONOMIA 10. Ainda para ambientes de pouca metragem - A transparência do vidro garante leveza ao projeto. Use-o em tampos de mesa de centro e mesas de jantar e de preferência combine com a estrutura do móvel em aço escovado com acabamento brilhante. DICAS

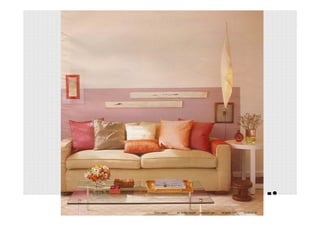

62 /117 ESCALA E ERGONOMIA
63 /117 ESCALA E ERGONOMIA

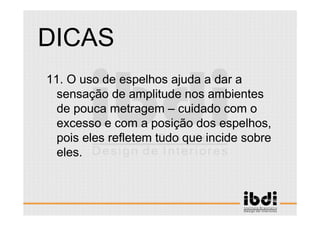

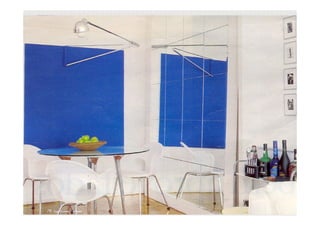

64 /117 ESCALA E ERGONOMIA 11. O uso de espelhos ajuda a dar a sensação de amplitude nos ambientes de pouca metragem – cuidado com o excesso e com a posição dos espelhos, pois eles refletem tudo que incide sobre eles. DICAS
65 /117 ESCALA E ERGONOMIA
66 /117 ESCALA E ERGONOMIA

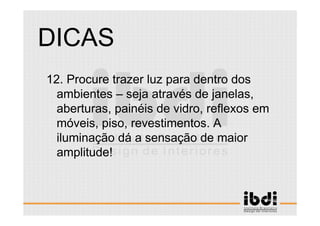

67 /117 ESCALA E ERGONOMIA 12. Procure trazer luz para dentro dos ambientes – seja através de janelas, aberturas, painéis de vidro, reflexos em móveis, piso, revestimentos. A iluminação dá a sensação de maior amplitude! DICAS
68 /117 ESCALA E ERGONOMIA

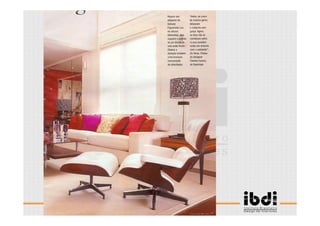

69 /117 ESCALA E ERGONOMIA
70 /117 ESCALA E ERGONOMIA

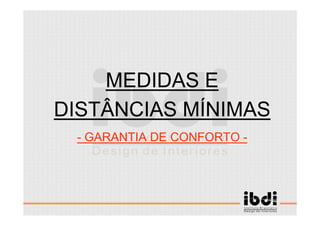

71 /117 ESCALA E ERGONOMIA MEDIDAS E DISTÂNCIAS MÍNIMAS - GARANTIA DE CONFORTO -

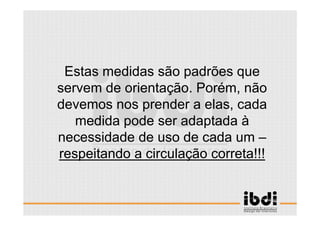

72 /117 ESCALA E ERGONOMIA Estas medidas são padrões que servem de orientação. Porém, não devemos nos prender a elas, cada medida pode ser adaptada à necessidade de uso de cada um – respeitando a circulação correta!!!

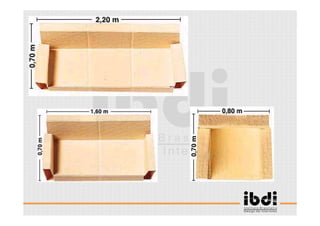

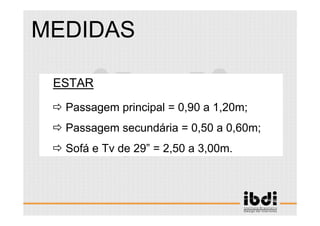

73 /117 ESCALA E ERGONOMIA MEDIDAS ESTAR Passagem principal = 0,90 a 1,20m; Passagem secundária = 0,50 a 0,60m; Sofá e Tv de 29” = 2,50 a 3,00m.
74 /117 ESCALA E ERGONOMIA

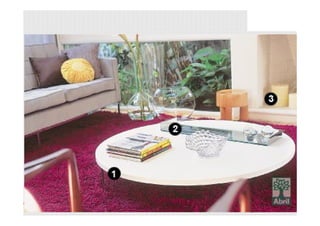

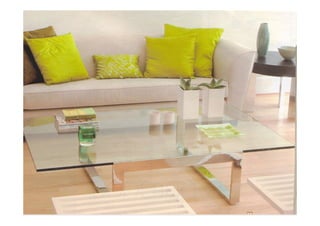

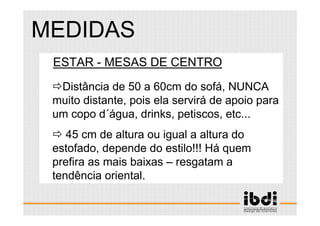

75 /117 ESCALA E ERGONOMIA 1.ESTAR - MESAS DE CENTRO Distância de 50 a 60cm do sofá, NUNCA muito distante, pois ela servirá de apoio para um copo d´água, drinks, petiscos, etc... 45 cm de altura ou igual a altura do estofado, depende do estilo!!! Há quem prefira as mais baixas – resgatam a tendência oriental. MEDIDAS
76 /117 ESCALA E ERGONOMIA
77 /117 ESCALA E ERGONOMIA
78 /117 ESCALA E ERGONOMIA

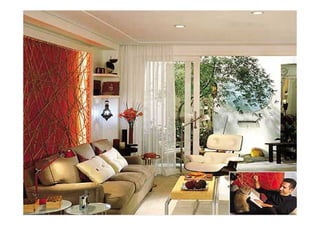

79 /117 ESCALA E ERGONOMIA

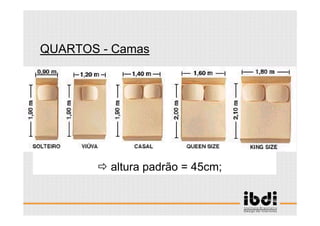

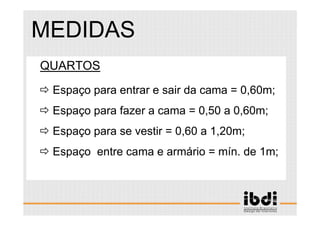

80 /117 ESCALA E ERGONOMIA QUARTOS Espaço para entrar e sair da cama = 0,60m; Espaço para fazer a cama = 0,50 a 0,60m; Espaço para se vestir = 0,60 a 1,20m; Espaço entre cama e armário = mín. de 1m; MEDIDAS
81 /117 ESCALA E ERGONOMIA QUARTOS - Camas altura padrão = 45cm;

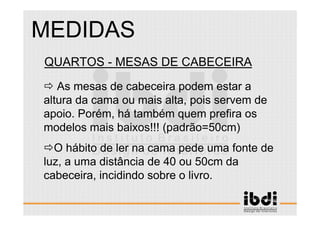

82 /117 ESCALA E ERGONOMIA QUARTOS - MESAS DE CABECEIRA As mesas de cabeceira podem estar a altura da cama ou mais alta, pois servem de apoio. Porém, há também quem prefira os modelos mais baixos!!! (padrão=50cm) O hábito de ler na cama pede uma fonte de luz, a uma distância de 40 ou 50cm da cabeceira, incidindo sobre o livro. MEDIDAS

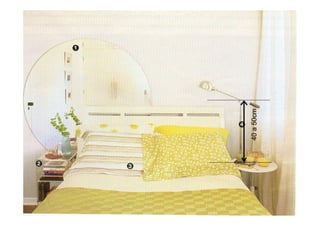

83 /117 ESCALA E ERGONOMIA 40a50cm
84 /117 ESCALA E ERGONOMIA

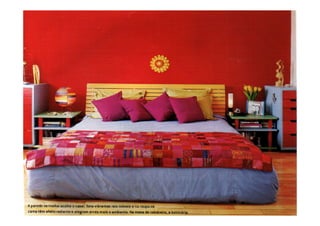

85 /117 ESCALA E ERGONOMIA

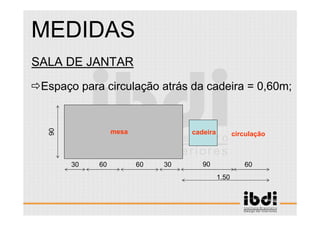

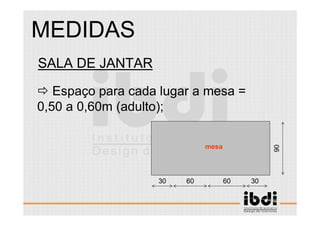

86 /117 ESCALA E ERGONOMIA 30 3060 60 90 SALA DE JANTAR Espaço para cada lugar a mesa = 0,50 a 0,60m (adulto); MEDIDAS mesa

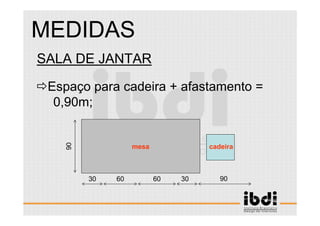

87 /117 ESCALA E ERGONOMIA SALA DE JANTAR Espaço para cadeira + afastamento = 0,90m; MEDIDAS 30 3060 60 90 cadeira 90 mesa
88 /117 ESCALA E ERGONOMIA SALA DE JANTAR Espaço para circulação atrás da cadeira = 0,60m; MEDIDAS 30 3060 60 90 cadeira 90 60 1.50 circulaçãomesa

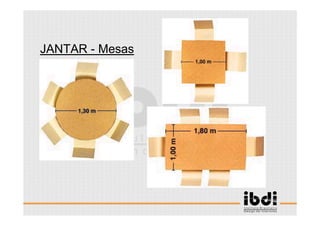

89 /117 ESCALA E ERGONOMIA JANTAR - Mesas

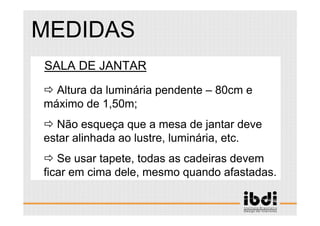

90 /117 ESCALA E ERGONOMIA SALA DE JANTAR Altura da luminária pendente – 80cm e máximo de 1,50m; Não esqueça que a mesa de jantar deve estar alinhada ao lustre, luminária, etc. Se usar tapete, todas as cadeiras devem ficar em cima dele, mesmo quando afastadas. MEDIDAS

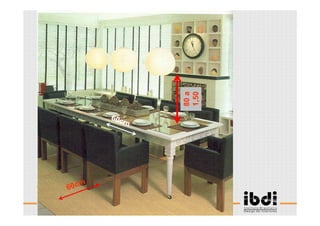

91 /117 ESCALA E ERGONOMIA 60cm 60cm 80a 1,50

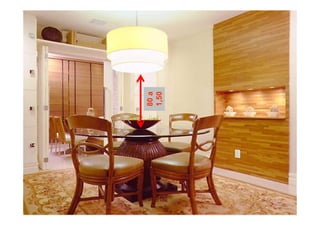

92 /117 ESCALA E ERGONOMIA 80a 1,50

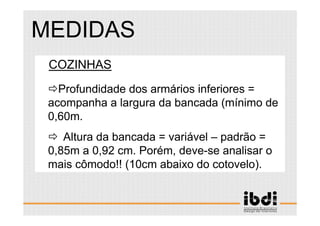

93 /117 ESCALA E ERGONOMIA COZINHAS Profundidade dos armários inferiores = acompanha a largura da bancada (mínimo de 0,60m. Altura da bancada = variável – padrão = 0,85m a 0,92 cm. Porém, deve-se analisar o mais cômodo!! (10cm abaixo do cotovelo). MEDIDAS

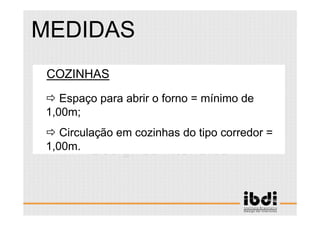

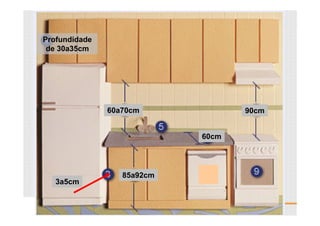

94 /117 ESCALA E ERGONOMIA COZINHAS Espaço para abrir o forno = mínimo de 1,00m; Circulação em cozinhas do tipo corredor = 1,00m. MEDIDAS
95 /117 ESCALA E ERGONOMIA 60a70cm 85a92cm 60cm 90cm 3a5cm Profundidade de 30a35cm

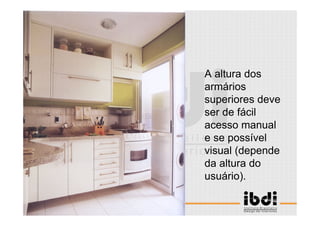

96 /117 ESCALA E ERGONOMIA A altura dos armários superiores deve ser de fácil acesso manual e se possível visual (depende da altura do usuário).

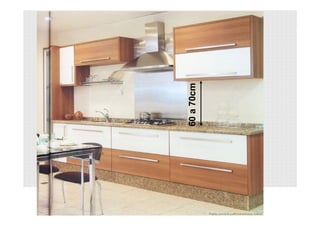

97 /117 ESCALA E ERGONOMIA 60a70cm

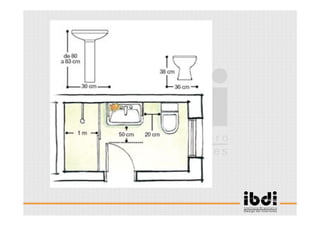

98 /117 ESCALA E ERGONOMIA BANHEIROS Pia = 50cm diante dela; Altura chuveiro = 2,10m; Largura da bancada – mínimo de 50 a 70cm; Box = mínimo de 1x1m; Banheira = mínimo de 70cm de largura e 1,10 de comprimento. MEDIDAS
99 /117 ESCALA E ERGONOMIA

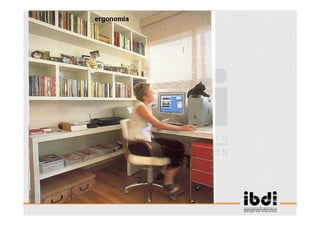

100 /117 ESCALA E ERGONOMIA COMPUTADOR A posição correta e móveis adequados são indispensáveis para quem usa o computador por muito tempo. Algumas regras de ergonomia ajudam a manter a saúde do corpo mas, elas devem se adaptar a cada pessoa. Prefira cadeiras reguláveis e de encosto na vertical. Perna e coxa devem formar um ângulo de 90º. MEDIDAS

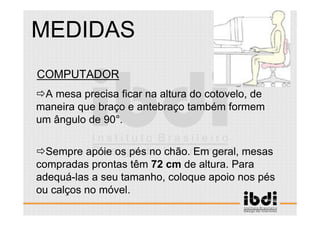

101 /117 ESCALA E ERGONOMIA COMPUTADOR A mesa precisa ficar na altura do cotovelo, de maneira que braço e antebraço também formem um ângulo de 90°. Sempre apóie os pés no chão. Em geral, mesas compradas prontas têm 72 cm de altura. Para adequá-las a seu tamanho, coloque apoio nos pés ou calços no móvel. MEDIDAS
102 /117 ESCALA E ERGONOMIA

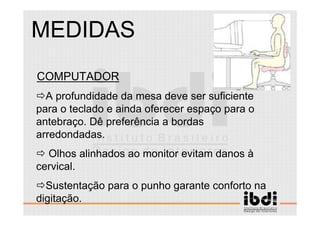

103 /117 ESCALA E ERGONOMIA COMPUTADOR A profundidade da mesa deve ser suficiente para o teclado e ainda oferecer espaço para o antebraço. Dê preferência a bordas arredondadas. Olhos alinhados ao monitor evitam danos à cervical. Sustentação para o punho garante conforto na digitação. MEDIDAS

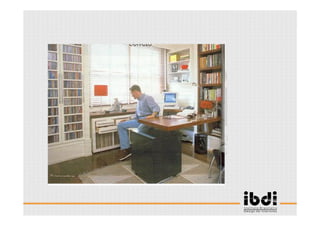

104 /117 ESCALA E ERGONOMIA

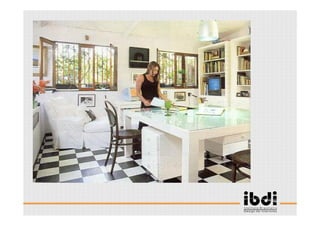

105 /117 ESCALA E ERGONOMIA
106 /117 ESCALA E ERGONOMIA
107 /117 ESCALA E ERGONOMIA

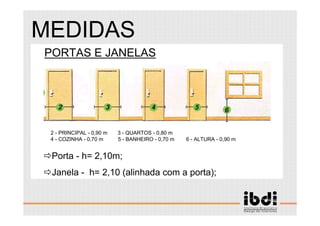

108 /117 ESCALA E ERGONOMIA PORTAS E JANELAS Porta - h= 2,10m; Janela - h= 2,10 (alinhada com a porta); MEDIDAS 2 - PRINCIPAL - 0,90 m 3 - QUARTOS - 0,80 m 4 - COZINHA - 0,70 m 5 - BANHEIRO - 0,70 m 6 - ALTURA - 0,90 m

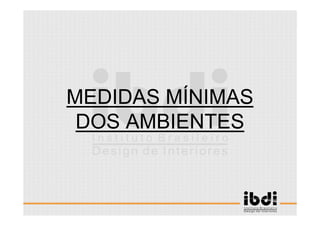

109 /117 ESCALA E ERGONOMIA MEDIDAS MÍNIMAS DOS AMBIENTES
110 /117 ESCALA E ERGONOMIA Sala de estar = 7m²; Sala de jantar para 6 pessoas = 11m²; Dormitórios =9 m²; Banheiros = 2,50m² (s/bidê) e 3,60m² (c/bidê); Áreas de serviço = 5 m²; Cozinhas = 6m². AMBIENTES
111 /117 ESCALA E ERGONOMIA “ESPAÇO, LUZ E ORDEM. Essas são as coisas de que um homem precisa tanto quanto de pão e de um lugar para dormir” (Le Corbusier, arquiteto)

Mais conteúdo relacionado

PPT
DESIGN DE INTERIORES - UNID II ANTROPOMETRIA E ERGONOMIA
porLuciana Santos

PDF
Antropometria medidas antropometricas
porCláudia Rosa

PDF
A antropomentria aplicada a arquitetura e desenho industrial
porLúcia Rosas

PDF
2 - A relação entre ergonomia, antropometria e design
porJoão Silva

PPT
Antropometria
porPaulo Murilo Souza

PDF
3 pontos antropométricos e medidas antropométricas
porJoão Silva

PPTX
Ergonomia e Antropometria
porLuisMagina

PPT
03. Ergonomia - AI.ppt
porPatrciaJuliana3

DESIGN DE INTERIORES - UNID II ANTROPOMETRIA E ERGONOMIA
porLuciana Santos

Antropometria medidas antropometricas
porCláudia Rosa

A antropomentria aplicada a arquitetura e desenho industrial
porLúcia Rosas

2 - A relação entre ergonomia, antropometria e design
porJoão Silva

Antropometria
porPaulo Murilo Souza

3 pontos antropométricos e medidas antropométricas
porJoão Silva

Ergonomia e Antropometria
porLuisMagina

03. Ergonomia - AI.ppt
porPatrciaJuliana3


Semelhante a Resumo capitulo 13

PDF
E book 10 dicas para organizar o mobiliário corretamente
porDayane Kasten Comellini

PPT
ERGONOMIA CIPASA 2003 ALMOXARIFADOxx.ppt
porrobertoraimundo2

PPT
DESIGN DE INTERIORES - UNID II HABITAÇÃO 2
porLuciana Santos

PDF
Dimensionamento mínimo habitação social.pdf
porssuseraa83c6

PDF
Dimensionamento-mínimo--habitação-social
porssuseraa83c6

PPT
Design de Interiores
porRenata Mello

PDF
vou gastar muito para desenhar meu comodo?
porjaggeddeity3989

PDF
Formas orgânicas no consultorio
porC + A Arquitetura e Interiores

DOCX
Arquitetura s2
pormanuelafarias

E book 10 dicas para organizar o mobiliário corretamente
porDayane Kasten Comellini

ERGONOMIA CIPASA 2003 ALMOXARIFADOxx.ppt
porrobertoraimundo2

DESIGN DE INTERIORES - UNID II HABITAÇÃO 2
porLuciana Santos

Dimensionamento mínimo habitação social.pdf
porssuseraa83c6

Dimensionamento-mínimo--habitação-social
porssuseraa83c6

Design de Interiores
porRenata Mello

vou gastar muito para desenhar meu comodo?
porjaggeddeity3989

Formas orgânicas no consultorio
porC + A Arquitetura e Interiores

Arquitetura s2
pormanuelafarias


Resumo capitulo 13

  • 1.
    1 /117 ESCALA EERGONOMIA ESCALA ERGONOMIA MEDIDAS PADRÕES
  • 2.
    2 /117 ESCALA EERGONOMIA Obtemos uma idéia mais correta da ESCALA de qualquer coisa quando vemos junto dela um homem, ou uma imagem que represente as suas dimensões. “ O HOMEM COMO UNIDADE DE MEDIDA”.
  • 3.
    3 /117 ESCALA EERGONOMIA COMO DETERMINAR A ESCALA? As figuras humanas são o melhor referencial para uma escala, tomando como base o seu tamanho no ambiente, o observador consegue avaliar automaticamente a escala da cena.
  • 4.
    4 /117 ESCALA EERGONOMIA
  • 5.
    5 /117 ESCALA EERGONOMIA
  • 6.
    6 /117 ESCALA EERGONOMIA É a partir da percepção da ESCALA que podemos ver a profundidade da cena, termos noção da distância da cena e do observador e até reconhecer melhor uma cena.
  • 7.
    7 /117 ESCALA EERGONOMIA ERGONOMIA
  • 8.
    8 /117 ESCALA EERGONOMIA ERGONOMIA é a ciência que estuda a adaptação do ambiente às medidas do corpo humano. gregos ergon (trabalho) e nomos (regras) O QUEO QUE ÉÉ ERGONOMIA?ERGONOMIA?
  • 9.
    9 /117 ESCALA EERGONOMIA Tudo o que o homem cria é destinado ao seu uso pessoal. As dimensões do que fabrica devem estar intimamente relacionadas com as do seu corpo.
  • 10.
    10 /117 ESCALA EERGONOMIA 1º - Conhecer o espaço que o homem necessita para se deslocar, para trabalhar e para descansar. PARA UM PROJETOPARA UM PROJETO ERGONOMICAMENTE CORRETOERGONOMICAMENTE CORRETO DEVEMOS CONHECER ALGUNS TDEVEMOS CONHECER ALGUNS TÓÓPICOSPICOS PRINCIPAIS :PRINCIPAIS :
  • 11.
    11 /117 ESCALA EERGONOMIA Exemplo: • A largura do corpo visto de frente é de 50cm. • A passagem secundária de uma sala de estar deve medir 50 a 60cm.
  • 12.
    12 /117 ESCALA EERGONOMIA 2º - Conhecer os tamanhos dos objetos e utensílios que o homem usa, para poder determinar as dimensões dos móveis.
  • 13.
    13 /117 ESCALA EERGONOMIA Exemplo: • A largura de uma geladeira frost free de 2 portas é de 60cm. • O móvel deve medir 60cm + 3 a cm(ventilação do equipamento) = 70cm
  • 14.
    14 /117 ESCALA EERGONOMIA 3º - Conhecer o espaço que o homem necessita para melhor disposição dos móveis, de modo a permitir que o homem, tanto em casa como no escritório trabalhe com confortoconforto e eficiênciaeficiência.
  • 15.
    15 /117 ESCALA EERGONOMIA Exemplo: • A altura de uma bancada de pia é de 85 a 92cm. • O mais confortável é que seja 10cm abaixo dos cotovelos dobrados (analisar a altura do usuário).
  • 16.
    16 /117 ESCALA EERGONOMIA 4º - Conhecer as dimensões mínimas dos espaços que homem utiliza diariamente (ônibus, trem, carro, bicicleta, carrinho de supermercado, etc)
  • 17.
    17 /117 ESCALA EERGONOMIA Exemplos: • O espaço para entrar e sair da cama é 60cm. • O espaço de um lugar a mesa é de 50 a 60cm (adultos).
  • 18.
    18 /117 ESCALA EERGONOMIA 5º - Sobretudo, considerar que o homem não só é um ser que ocupa e utiliza o espaço, mas que ele constitui a parte efetiva. Assim, os critérios de como iluminar, pintar, dimensionar e mobiliar um ambiente devem ser impreterivelmente considerados. É fundamental considerar as emoções criadas em quem ocupa.
  • 19.
    19 /117 ESCALA EERGONOMIA Exemplos: • Estudar/ler em um ambiente pintado na cor vermelha e de dimensões pequenas – lugar apertado e irritante. • Dormir/descansar em um quarto muito claro, ensolarado, muito espaçoso e barulhento. • Trabalhar no computador em uma mesa baixa e com cadeira sem apoio para costas.
  • 20.
    20 /117 ESCALA EERGONOMIA Algumas regras: • Assento muito comprido de sofá força as pessoas a esticarem as pernas para frente, procurando apoio para os pés. • Deixar espaço para os pés debaixo das bancadas e pias. • As cadeiras devem ter altura que permita encostar o pé inteiro no chão.
  • 21.
    21 /117 ESCALA EERGONOMIA Algumas regras: •A mesa de jantar deve ficar na altura dos cotovelos, já a escrivaninha deve ter uns 10 cm a mais para aproximar o trabalho dos olhos e evitar que as pessoas se curvem. •A altura da cama, segue a mesma regra da cadeira, você sentada deve conseguir apoiar os pés no chão.
  • 22.
    22 /117 ESCALA EERGONOMIA •A altura ideal de uma estante ou prateleira deve ser àquela que, você em pé, com o braço esticado a 45°, consegue alcança-la. • Se as pessoas da sua cada tiverem alturas diferentes, utilize as alturas máximas e mínimas como base, e NÃO a média das duas, assim não fica confortável para ninguém. Algumas regras:
  • 23.
    23 /117 ESCALA EERGONOMIA DISTRIBUIÇÃO DE MÓVEIS E CIRCULAÇÃO
  • 24.
    24 /117 ESCALA EERGONOMIA Espaço de circulação LUXO OULUXO OU NECESSIDADE?NECESSIDADE?
  • 25.
    25 /117 ESCALA EERGONOMIA Uma casa ou um apartamento, por menores que sejam, PRECISAM ter uma boa área livre de CIRCULAÇÃO, com móveis bem dimensionados e bem distribuídos – ISTO É FUNDAMENTAL PARA O CONFORTO DOS MORADORES!!!!
  • 26.
    26 /117 ESCALA EERGONOMIA Na nossa imaginação há sempre espaço pra tudo!!! Na realidade as coisas nem sempre são fáceis assim. Você precisa ter noção de volumes e sensibilidade para trabalhar com as proporções das peças, sem perder de vista o confortoconforto, a funcionalidadefuncionalidade e a estestééticatica do ambiente.
  • 27.
    27 /117 ESCALA EERGONOMIA DISTRIBUIÇÃO passo-a-passo:
  • 28.
    28 /117 ESCALA EERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 1º PASSO: Localize as tomadas e os demais pontos de luz, eles indicam o lugar de vários itens – exemplos: mesas laterais para sofás, criados-mudos, bancadas de eletrodomésticos,etc.
  • 29.
    29 /117 ESCALA EERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 2º PASSO: Atente para a função de cada cômodo. Defina se haverá ambientes integrados e planeje a disposição do mobiliário. O importante é que as áreas de circulação/passagem fique livres!!!
  • 30.
    30 /117 ESCALA EERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 3º PASSO: Se ficar difícil visualizar o Ambiente pronto, tire as medidas dos móveis e simule o lugar de cada um deles com fita crepe no piso ou com um giz. Assim, você poderá observar melhor o espaço necessário para a circulação e a exata distância entre os móveis.
  • 31.
    31 /117 ESCALA EERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 4º PASSO: Outra possibilidade é pegar a planta baixa do ambiente e com as medidas dos móveis, criar módulos e montar o quebra-cabeça – observando sempre a circulação!!! Não esqueça de medir tudo!!!
  • 32.
    32 /117 ESCALA EERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 5º PASSO: Não esqueça de considerar o perfil dos moradores – família grande, família que costuma receber para jantares, tipo e usos do ambiente, etc... Isto é importante para a seleção dos móveis, principalmente quanto às dimensões.
  • 33.
    33 /117 ESCALA EERGONOMIA DISTRIBUIÇÃO – passo-a-passo: 6º PASSO: Escolha um foco, um centro de interesse – um móvel, um sofá, uma TV, um detalhe arquitetônico ou natural (janela, lareira, jardim,etc) – para com base nele, setorizar a ambientação. Isso poderá dominar a disposição dos móveis!!
  • 34.
  • 35.
  • 36.
  • 37.
    37 /117 ESCALA EERGONOMIA Lembre-se que: “BOM PLANEJAMENTO E ADEQUAÇÃO DOS MÓVEIS SÃO SINÔNIMOS DE CONFORTO.”
  • 38.
    38 /117 ESCALA EERGONOMIA DICAS (não regras)
  • 39.
    39 /117 ESCALA EERGONOMIA 1.Se a vista da janela é bonita, os sofás devem ficar voltados para esse lado. 2.Se a sala vai abrigar uma extensa aparelhagem de som/tv/vídeo, etc... Destine a maior parede ao móvel em que todos os eletrônicos ficarão. DICAS
  • 40.
    40 /117 ESCALA EERGONOMIA 3. Ambientes pequenos ou de múltiplas funções, pedem peças versáteis e com rodízios – são ótimas soluções!! ex: Os pufes podem ser embutidos na estante, na mesa de centro ou nas laterais... E só entram em cena quando requisitados – seja para possibilitar mais um lugar a mesa, apoiar bandejas,os pés, livros, etc. DICAS
  • 41.
  • 42.
  • 43.
  • 44.
  • 45.
  • 46.
    46 /117 ESCALA EERGONOMIA 4. Uma boa opção é dar preferência por móveis que permitam composições diferentes na mesma sala, assim quando você cansar do layout, em vez de trocar o mobiliário, mude as peças de lugar, RESPEITANDO A CIRCULAÇÃO. DICAS
  • 47.
    47 /117 ESCALA EERGONOMIA 5. Sofás, aparadores, demais móveis e peças de decoração que possuam altura superior ao parapeito da janela do ambiente, NÃO devem ser colocados próximos, nem a frente da janela. DICAS
  • 48.
  • 49.
    49 /117 ESCALA EERGONOMIA 6. Se a sala é ampla, evite encostar os sofás nas paredes. Em espaços pequenos, em vez de ter um segundo sofá, dê lugar a pufes, cadeiras ou poltronas. Tenha o essencial e não o excesso!!! DICAS
  • 50.
  • 51.
  • 52.
    52 /117 ESCALA EERGONOMIA 7. Em cozinhas, a melhor distribuição é a triangular, ou seja, colocar geladeira, pia e fogão posicionadas de acordo com a seqüência de tarefas. Facilita o acesso e o fluxo – funcionalidade e conforto!!! DICAS GELADEIRA FOGÃO PIA
  • 53.
  • 54.
  • 55.
    55 /117 ESCALA EERGONOMIA Para cozinhas do tipo corredor – a bancada da pia deve ser central.
  • 56.
    56 /117 ESCALA EERGONOMIA 8. Analise a função do ambiente, quem vai usá-lo (idade, costumes,etc), se ele tem integração com outras áreas, ou se é um canto isolado,etc... Assim, você terá uma noção da circulação no ambiente e conseqüentemente em como distribuir os moveis! DICAS
  • 57.
  • 58.
    58 /117 ESCALA EERGONOMIA 9. Em ambientes de pouca metragem, as paredes devem ser claras. Se gostar de cor, aplique-a apenas em uma das superfícies. Sofás de cores escuras dão a sensação de ocupar mais espaço. Procure os de tons suaves e neutros. DICAS
  • 59.
  • 60.
  • 61.
    61 /117 ESCALA EERGONOMIA 10. Ainda para ambientes de pouca metragem - A transparência do vidro garante leveza ao projeto. Use-o em tampos de mesa de centro e mesas de jantar e de preferência combine com a estrutura do móvel em aço escovado com acabamento brilhante. DICAS
  • 62.
  • 63.
  • 64.
    64 /117 ESCALA EERGONOMIA 11. O uso de espelhos ajuda a dar a sensação de amplitude nos ambientes de pouca metragem – cuidado com o excesso e com a posição dos espelhos, pois eles refletem tudo que incide sobre eles. DICAS
  • 65.
  • 66.
  • 67.
    67 /117 ESCALA EERGONOMIA 12. Procure trazer luz para dentro dos ambientes – seja através de janelas, aberturas, painéis de vidro, reflexos em móveis, piso, revestimentos. A iluminação dá a sensação de maior amplitude! DICAS
  • 68.
  • 69.
  • 70.
  • 71.
    71 /117 ESCALA EERGONOMIA MEDIDAS E DISTÂNCIAS MÍNIMAS - GARANTIA DE CONFORTO -
  • 72.
    72 /117 ESCALA EERGONOMIA Estas medidas são padrões que servem de orientação. Porém, não devemos nos prender a elas, cada medida pode ser adaptada à necessidade de uso de cada um – respeitando a circulação correta!!!
  • 73.
    73 /117 ESCALA EERGONOMIA MEDIDAS ESTAR Passagem principal = 0,90 a 1,20m; Passagem secundária = 0,50 a 0,60m; Sofá e Tv de 29” = 2,50 a 3,00m.
  • 74.
  • 75.

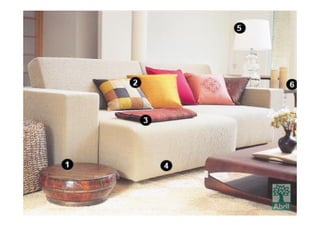

    75 /117 ESCALA EERGONOMIA 1.ESTAR - MESAS DE CENTRO Distância de 50 a 60cm do sofá, NUNCA muito distante, pois ela servirá de apoio para um copo d´água, drinks, petiscos, etc... 45 cm de altura ou igual a altura do estofado, depende do estilo!!! Há quem prefira as mais baixas – resgatam a tendência oriental. MEDIDAS
  • 76.
  • 77.
  • 78.
  • 79.
  • 80.
    80 /117 ESCALA EERGONOMIA QUARTOS Espaço para entrar e sair da cama = 0,60m; Espaço para fazer a cama = 0,50 a 0,60m; Espaço para se vestir = 0,60 a 1,20m; Espaço entre cama e armário = mín. de 1m; MEDIDAS
  • 81.
    81 /117 ESCALA EERGONOMIA QUARTOS - Camas altura padrão = 45cm;
  • 82.
    82 /117 ESCALA EERGONOMIA QUARTOS - MESAS DE CABECEIRA As mesas de cabeceira podem estar a altura da cama ou mais alta, pois servem de apoio. Porém, há também quem prefira os modelos mais baixos!!! (padrão=50cm) O hábito de ler na cama pede uma fonte de luz, a uma distância de 40 ou 50cm da cabeceira, incidindo sobre o livro. MEDIDAS
  • 83.
    83 /117 ESCALA EERGONOMIA 40a50cm
  • 84.
  • 85.
  • 86.
    86 /117 ESCALA EERGONOMIA 30 3060 60 90 SALA DE JANTAR Espaço para cada lugar a mesa = 0,50 a 0,60m (adulto); MEDIDAS mesa
  • 87.
    87 /117 ESCALA EERGONOMIA SALA DE JANTAR Espaço para cadeira + afastamento = 0,90m; MEDIDAS 30 3060 60 90 cadeira 90 mesa
  • 88.
    88 /117 ESCALA EERGONOMIA SALA DE JANTAR Espaço para circulação atrás da cadeira = 0,60m; MEDIDAS 30 3060 60 90 cadeira 90 60 1.50 circulaçãomesa
  • 89.
    89 /117 ESCALA EERGONOMIA JANTAR - Mesas
  • 90.
    90 /117 ESCALA EERGONOMIA SALA DE JANTAR Altura da luminária pendente – 80cm e máximo de 1,50m; Não esqueça que a mesa de jantar deve estar alinhada ao lustre, luminária, etc. Se usar tapete, todas as cadeiras devem ficar em cima dele, mesmo quando afastadas. MEDIDAS
  • 91.
    91 /117 ESCALA EERGONOMIA 60cm 60cm 80a 1,50
  • 92.
    92 /117 ESCALA EERGONOMIA 80a 1,50
  • 93.
    93 /117 ESCALA EERGONOMIA COZINHAS Profundidade dos armários inferiores = acompanha a largura da bancada (mínimo de 0,60m. Altura da bancada = variável – padrão = 0,85m a 0,92 cm. Porém, deve-se analisar o mais cômodo!! (10cm abaixo do cotovelo). MEDIDAS
  • 94.
    94 /117 ESCALA EERGONOMIA COZINHAS Espaço para abrir o forno = mínimo de 1,00m; Circulação em cozinhas do tipo corredor = 1,00m. MEDIDAS
  • 95.
    95 /117 ESCALA EERGONOMIA 60a70cm 85a92cm 60cm 90cm 3a5cm Profundidade de 30a35cm
  • 96.
    96 /117 ESCALA EERGONOMIA A altura dos armários superiores deve ser de fácil acesso manual e se possível visual (depende da altura do usuário).
  • 97.
    97 /117 ESCALA EERGONOMIA 60a70cm
  • 98.
    98 /117 ESCALA EERGONOMIA BANHEIROS Pia = 50cm diante dela; Altura chuveiro = 2,10m; Largura da bancada – mínimo de 50 a 70cm; Box = mínimo de 1x1m; Banheira = mínimo de 70cm de largura e 1,10 de comprimento. MEDIDAS
  • 99.
  • 100.
    100 /117 ESCALA EERGONOMIA COMPUTADOR A posição correta e móveis adequados são indispensáveis para quem usa o computador por muito tempo. Algumas regras de ergonomia ajudam a manter a saúde do corpo mas, elas devem se adaptar a cada pessoa. Prefira cadeiras reguláveis e de encosto na vertical. Perna e coxa devem formar um ângulo de 90º. MEDIDAS
  • 101.
    101 /117 ESCALA EERGONOMIA COMPUTADOR A mesa precisa ficar na altura do cotovelo, de maneira que braço e antebraço também formem um ângulo de 90°. Sempre apóie os pés no chão. Em geral, mesas compradas prontas têm 72 cm de altura. Para adequá-las a seu tamanho, coloque apoio nos pés ou calços no móvel. MEDIDAS
  • 102.
  • 103.
    103 /117 ESCALA EERGONOMIA COMPUTADOR A profundidade da mesa deve ser suficiente para o teclado e ainda oferecer espaço para o antebraço. Dê preferência a bordas arredondadas. Olhos alinhados ao monitor evitam danos à cervical. Sustentação para o punho garante conforto na digitação. MEDIDAS
  • 104.
  • 105.
  • 106.
  • 107.
  • 108.
    108 /117 ESCALA EERGONOMIA PORTAS E JANELAS Porta - h= 2,10m; Janela - h= 2,10 (alinhada com a porta); MEDIDAS 2 - PRINCIPAL - 0,90 m 3 - QUARTOS - 0,80 m 4 - COZINHA - 0,70 m 5 - BANHEIRO - 0,70 m 6 - ALTURA - 0,90 m
  • 109.
    109 /117 ESCALA EERGONOMIA MEDIDAS MÍNIMAS DOS AMBIENTES
  • 110.
    110 /117 ESCALA EERGONOMIA Sala de estar = 7m²; Sala de jantar para 6 pessoas = 11m²; Dormitórios =9 m²; Banheiros = 2,50m² (s/bidê) e 3,60m² (c/bidê); Áreas de serviço = 5 m²; Cozinhas = 6m². AMBIENTES
  • 111.
    111 /117 ESCALA EERGONOMIA “ESPAÇO, LUZ E ORDEM. Essas são as coisas de que um homem precisa tanto quanto de pão e de um lugar para dormir” (Le Corbusier, arquiteto)
