PROTEÇÃO E COMBATE
À
INCÊNDIO
TREINAMENTO DE
BRIGADAS DE INCÊNDIO
Weverton Lima Dos Santos
Técnico em Segurança do Trabalho
Bombeiro Civil

Fogo

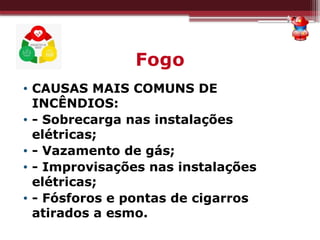

• CAUSAS MAIS COMUNS DE
INCÊNDIOS:
• - Sobrecarga nas instalações
elétricas;
• - Vazamento de gás;
• - Improvisações nas instalações
elétricas;
• - Fósforos e pontas de cigarros
atirados a esmo.

Corpo de Bombeiros – 193
Polícia Militar – 190
Ambulância – SAMU 192
Defesa Civil – 199
TELEFONES ÚTEIS

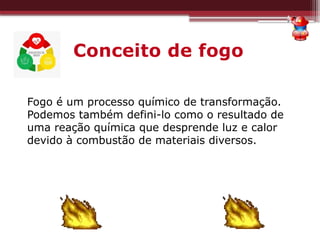

Conceito de fogo
Fogo é um processo químico de transformação.
Podemos também defini-lo como o resultado de
uma reação química que desprende luz e calor
devido à combustão de materiais diversos.

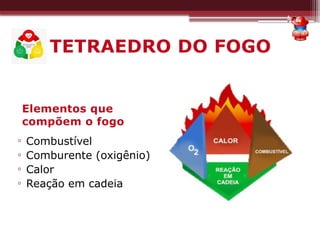

Elementos que
compõem o fogo
▫ Combustível
▫ Comburente (oxigênio)
▫ Calor
▫ Reação em cadeia

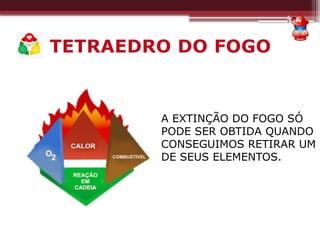

TETRAEDRO DO FOGO

TETRAEDRO DO FOGO
A EXTINÇÃO DO FOGO SÓ
PODE SER OBTIDA QUANDO
CONSEGUIMOS RETIRAR UM
DE SEUS ELEMENTOS.

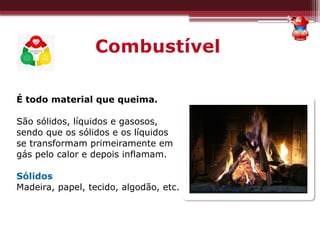

Combustível
É todo material que queima.
São sólidos, líquidos e gasosos,
sendo que os sólidos e os líquidos
se transformam primeiramente em
gás pelo calor e depois inflamam.
Sólidos
Madeira, papel, tecido, algodão, etc.

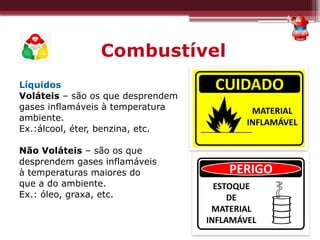

Combustível
Líquidos
Voláteis – são os que desprendem
gases inflamáveis à temperatura
ambiente.
Ex.:álcool, éter, benzina, etc.
Não Voláteis – são os que
desprendem gases inflamáveis
à temperaturas maiores do
que a do ambiente.
Ex.: óleo, graxa, etc.

Combustível
Gasosos
Butano, propano, etano, etc.

Comburente (oxigênio)

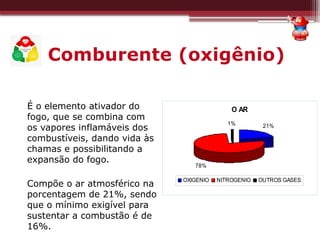

É o elemento ativador do
fogo, que se combina com
os vapores inflamáveis dos
combustíveis, dando vida às
chamas e possibilitando a
expansão do fogo.
Compõe o ar atmosférico na
porcentagem de 21%, sendo
que o mínimo exigível para
sustentar a combustão é de
16%.
O AR
21%
78%
1%
OXIGENIO NITROGENIO OUTROS GASES

Calor

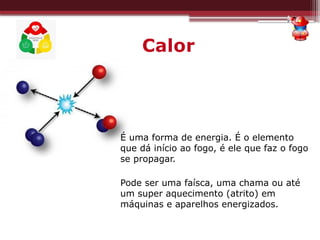

É uma forma de energia. É o elemento
que dá início ao fogo, é ele que faz o fogo
se propagar.
Pode ser uma faísca, uma chama ou até
um super aquecimento (atrito) em
máquinas e aparelhos energizados.

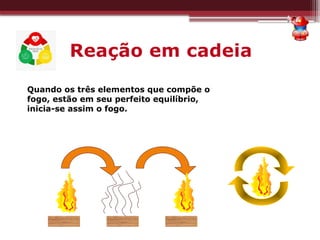

Reação em cadeia
Quando os três elementos que compõe o
fogo, estão em seu perfeito equilíbrio,
inicia-se assim o fogo.

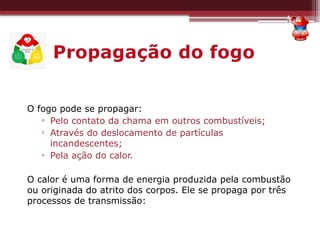

Propagação do fogo
O fogo pode se propagar:
▫ Pelo contato da chama em outros combustíveis;
▫ Através do deslocamento de partículas
incandescentes;
▫ Pela ação do calor.
O calor é uma forma de energia produzida pela combustão
ou originada do atrito dos corpos. Ele se propaga por três
processos de transmissão:

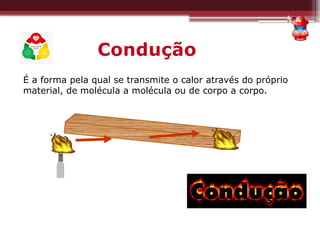

Condução
É a forma pela qual se transmite o calor através do próprio
material, de molécula a molécula ou de corpo a corpo.

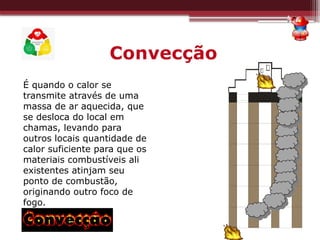

Convecção
É quando o calor se
transmite através de uma
massa de ar aquecida, que
se desloca do local em
chamas, levando para
outros locais quantidade de
calor suficiente para que os
materiais combustíveis ali
existentes atinjam seu
ponto de combustão,
originando outro foco de
fogo.

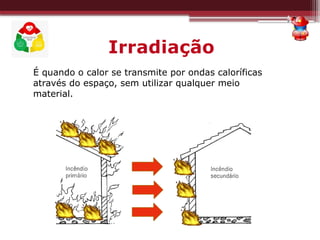

Irradiação
É quando o calor se transmite por ondas caloríficas
através do espaço, sem utilizar qualquer meio
material.

Pontos e temperaturas
importantes do fogo
Principais pontos e temperaturas de alguns
combustíveis ou inflamáveis
Combustíveis
Inflamáveis
Ponto de Fulgor
Temperatura
de Ignição
Álcool etílico
Gasolina
Querosene
Parafina
12,6°C
-42,0°C
38,0°C a 73,5°C
199,0°C
371,0°C
257,0°C
254,0°C
245,0°C

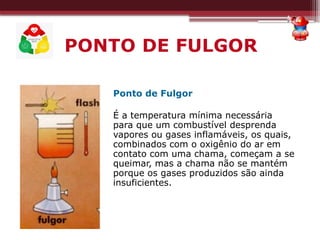

PONTO DE FULGOR
Ponto de Fulgor
É a temperatura mínima necessária
para que um combustível desprenda
vapores ou gases inflamáveis, os quais,
combinados com o oxigênio do ar em
contato com uma chama, começam a se
queimar, mas a chama não se mantém
porque os gases produzidos são ainda
insuficientes.

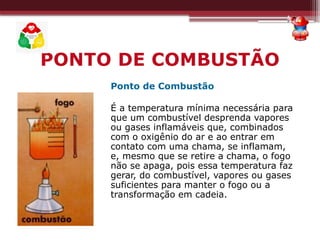

Ponto de Combustão
É a temperatura mínima necessária para
que um combustível desprenda vapores
ou gases inflamáveis que, combinados
com o oxigênio do ar e ao entrar em
contato com uma chama, se inflamam,
e, mesmo que se retire a chama, o fogo
não se apaga, pois essa temperatura faz
gerar, do combustível, vapores ou gases
suficientes para manter o fogo ou a
transformação em cadeia.
PONTO DE COMBUSTÃO

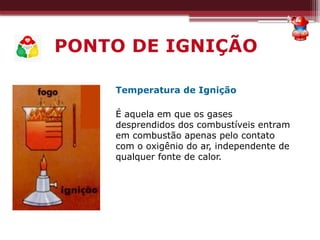

PONTO DE IGNIÇÃO
Temperatura de Ignição
É aquela em que os gases
desprendidos dos combustíveis entram
em combustão apenas pelo contato
com o oxigênio do ar, independente de
qualquer fonte de calor.

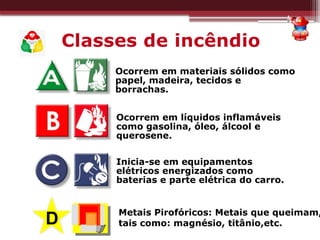

Classes de incêndio
Ocorrem em materiais sólidos como
papel, madeira, tecidos e
borrachas.
Ocorrem em líquidos inflamáveis
como gasolina, óleo, álcool e
querosene.
Inicia-se em equipamentos
elétricos energizados como
baterias e parte elétrica do carro.
D
Metais Pirofóricos: Metais que queimam,
tais como: magnésio, titânio,etc.

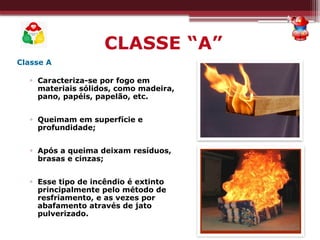

CLASSE “A”
Classe A
▫ Caracteriza-se por fogo em
materiais sólidos, como madeira,
pano, papéis, papelão, etc.
▫ Queimam em superfície e
profundidade;
▫ Após a queima deixam resíduos,
brasas e cinzas;
▫ Esse tipo de incêndio é extinto
principalmente pelo método de
resfriamento, e as vezes por
abafamento através de jato
pulverizado.

CLASSE “B”

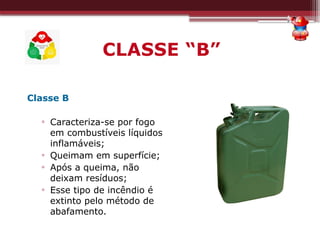

Classe B
▫ Caracteriza-se por fogo
em combustíveis líquidos
inflamáveis;
▫ Queimam em superfície;
▫ Após a queima, não
deixam resíduos;
▫ Esse tipo de incêndio é
extinto pelo método de
abafamento.

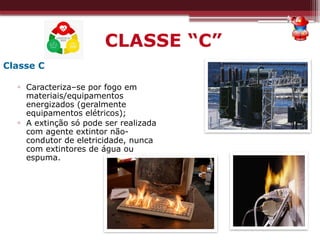

CLASSE “C”
Classe C
▫ Caracteriza–se por fogo em
materiais/equipamentos
energizados (geralmente
equipamentos elétricos);
▫ A extinção só pode ser realizada
com agente extintor não-
condutor de eletricidade, nunca
com extintores de água ou
espuma.

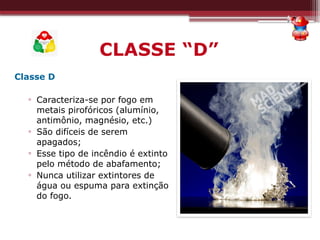

CLASSE “D”
Classe D
▫ Caracteriza-se por fogo em
metais pirofóricos (alumínio,
antimônio, magnésio, etc.)
▫ São difíceis de serem
apagados;
▫ Esse tipo de incêndio é extinto
pelo método de abafamento;
▫ Nunca utilizar extintores de
água ou espuma para extinção
do fogo.

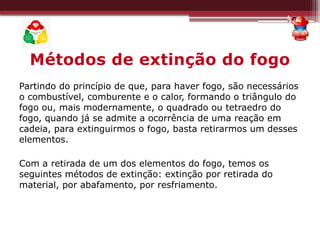

Métodos de extinção do fogo
Partindo do princípio de que, para haver fogo, são necessários
o combustível, comburente e o calor, formando o triângulo do
fogo ou, mais modernamente, o quadrado ou tetraedro do
fogo, quando já se admite a ocorrência de uma reação em
cadeia, para extinguirmos o fogo, basta retirarmos um desses
elementos.
Com a retirada de um dos elementos do fogo, temos os
seguintes métodos de extinção: extinção por retirada do
material, por abafamento, por resfriamento.

RESFRIAMENTO

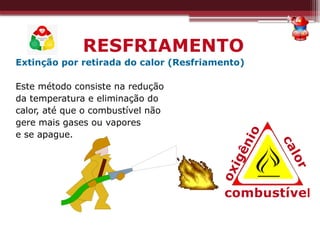

Extinção por retirada do calor (Resfriamento)
Este método consiste na redução
da temperatura e eliminação do
calor, até que o combustível não
gere mais gases ou vapores
e se apague.
c
a
l
o
r
o
x
i
g
ê
n
i
o
combustível

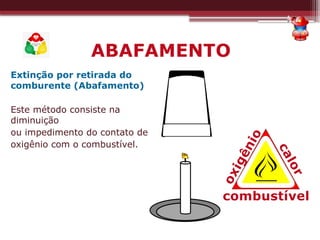

ABAFAMENTO
Extinção por retirada do
comburente (Abafamento)
Este método consiste na
diminuição
ou impedimento do contato de
oxigênio com o combustível.
c
a
l
o
r
combustível
o
x
i
g
ê
n
i
o

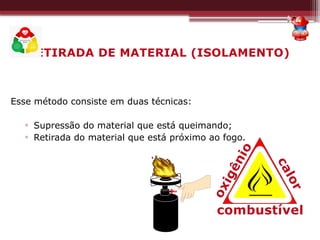

RETIRADA DE MATERIAL (ISOLAMENTO)
Esse método consiste em duas técnicas:
▫ Supressão do material que está queimando;
▫ Retirada do material que está próximo ao fogo.
combustível
c
a
l
o
r
o
x
i
g
ê
n
i
o

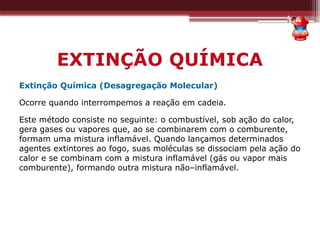

EXTINÇÃO QUÍMICA
Extinção Química (Desagregação Molecular)
Ocorre quando interrompemos a reação em cadeia.
Este método consiste no seguinte: o combustível, sob ação do calor,
gera gases ou vapores que, ao se combinarem com o comburente,
formam uma mistura inflamável. Quando lançamos determinados
agentes extintores ao fogo, suas moléculas se dissociam pela ação do
calor e se combinam com a mistura inflamável (gás ou vapor mais
comburente), formando outra mistura não–inflamável.

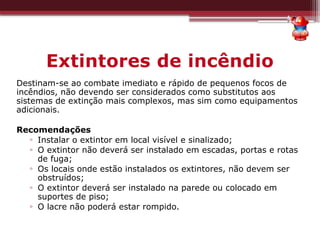

Extintores de incêndio
Destinam-se ao combate imediato e rápido de pequenos focos de
incêndios, não devendo ser considerados como substitutos aos
sistemas de extinção mais complexos, mas sim como equipamentos
adicionais.
Recomendações
▫ Instalar o extintor em local visível e sinalizado;
▫ O extintor não deverá ser instalado em escadas, portas e rotas
de fuga;
▫ Os locais onde estão instalados os extintores, não devem ser
obstruídos;
▫ O extintor deverá ser instalado na parede ou colocado em
suportes de piso;
▫ O lacre não poderá estar rompido.

Agentes extintores

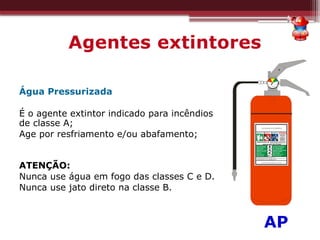

Água Pressurizada
É o agente extintor indicado para incêndios
de classe A;
Age por resfriamento e/ou abafamento;
ATENÇÃO:
Nunca use água em fogo das classes C e D.
Nunca use jato direto na classe B.
*AP

Agentes extintores

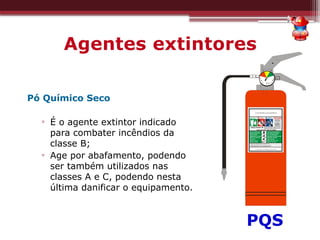

Pó Químico Seco
▫ É o agente extintor indicado
para combater incêndios da
classe B;
▫ Age por abafamento, podendo
ser também utilizados nas
classes A e C, podendo nesta
última danificar o equipamento.
PQS

Agentes extintores

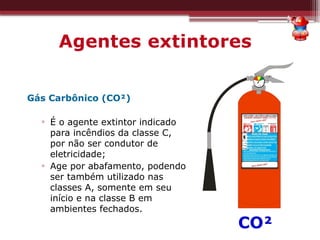

Gás Carbônico (CO²)
▫ É o agente extintor indicado
para incêndios da classe C,
por não ser condutor de
eletricidade;
▫ Age por abafamento, podendo
ser também utilizado nas
classes A, somente em seu
início e na classe B em
ambientes fechados.
CO²

Agentes extintores

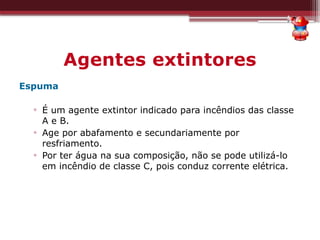

Espuma
▫ É um agente extintor indicado para incêndios das classe
A e B.
▫ Age por abafamento e secundariamente por
resfriamento.
▫ Por ter água na sua composição, não se pode utilizá-lo
em incêndio de classe C, pois conduz corrente elétrica.

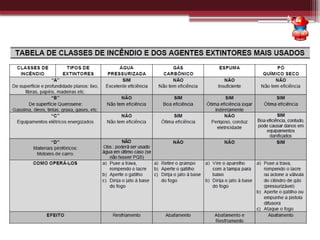

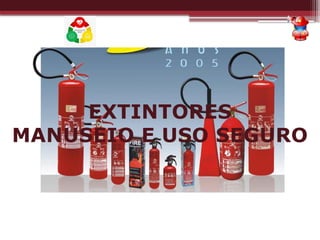

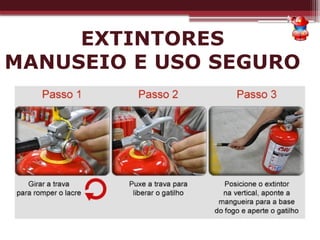

EXTINTORES
MANUSEIO E USO SEGURO

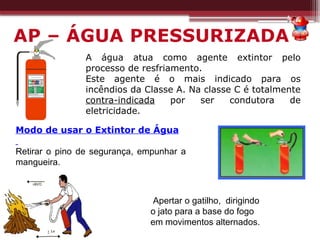

A água atua como agente extintor pelo
processo de resfriamento.
Este agente é o mais indicado para os
incêndios da Classe A. Na classe C é totalmente
contra-indicada por ser condutora de
eletricidade.
Modo de usar o Extintor de Água
Retirar o pino de segurança, empunhar a
mangueira.
Apertar o gatilho, dirigindo
o jato para a base do fogo
em movimentos alternados.
AP – ÁGUA PRESSURIZADA

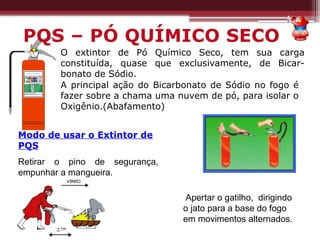

A principal ação do Bicarbonato de Sódio no fogo é
fazer sobre a chama uma nuvem de pó, para isolar o
Oxigênio.(Abafamento)
O extintor de Pó Químico Seco, tem sua carga
constituída, quase que exclusivamente, de Bicar-
bonato de Sódio.
Modo de usar o Extintor de
PQS
Retirar o pino de segurança,
empunhar a mangueira.
Apertar o gatilho, dirigindo
o jato para a base do fogo
em movimentos alternados.
PQS – PÓ QUÍMICO SECO

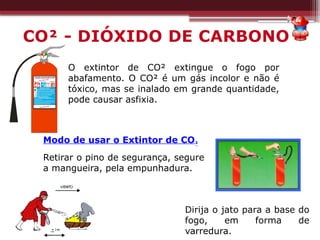

O extintor de CO² extingue o fogo por
abafamento. O CO² é um gás incolor e não é
tóxico, mas se inalado em grande quantidade,
pode causar asfixia.
Dirija o jato para a base do
fogo, em forma de
varredura.
Modo de usar o Extintor de CO²
Retirar o pino de segurança, segure
a mangueira, pela empunhadura.
CO² - DIÓXIDO DE CARBONO

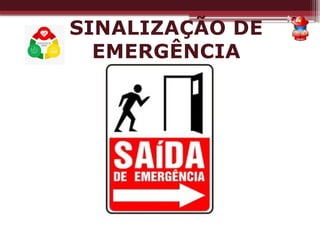

SINALIZAÇÃO DE EMERGÊNCIA

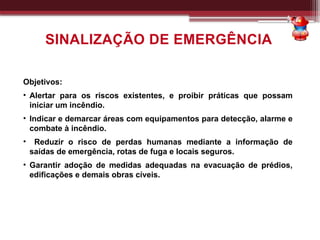

Objetivos:
• Alertar para os riscos existentes, e proibir práticas que possam
iniciar um incêndio.
• Indicar e demarcar áreas com equipamentos para detecção, alarme e
combate à incêndio.
• Reduzir o risco de perdas humanas mediante a informação de
saídas de emergência, rotas de fuga e locais seguros.
• Garantir adoção de medidas adequadas na evacuação de prédios,
edificações e demais obras cíveis.

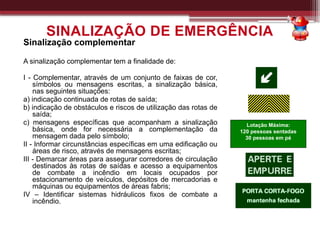

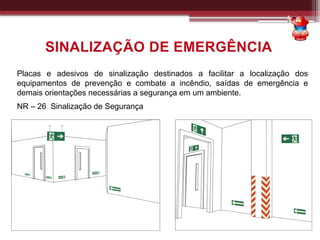

Placas e adesivos de sinalização destinados a facilitar a localização dos
equipamentos de prevenção e combate a incêndio, saídas de emergência e
demais orientações necessárias a segurança em um ambiente.
NR – 26 Sinalização de Segurança

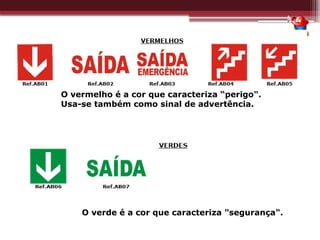

O verde é a cor que caracteriza "segurança".
O vermelho é a cor que caracteriza “perigo".
Usa-se também como sinal de advertência.

TIPOS DE SINALIZAÇÃO

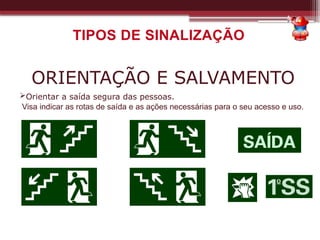

ORIENTAÇÃO E SALVAMENTO
Orientar a saída segura das pessoas.
Visa indicar as rotas de saída e as ações necessárias para o seu acesso e uso.

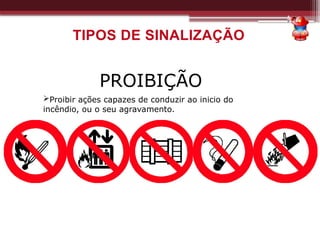

PROIBIÇÃO
Proibir ações capazes de conduzir ao inicio do
incêndio, ou o seu agravamento.

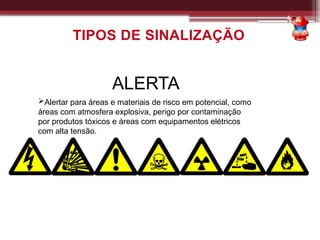

ALERTA
Alertar para áreas e materiais de risco em potencial, como
áreas com atmosfera explosiva, perigo por contaminação
por produtos tóxicos e áreas com equipamentos elétricos
com alta tensão.

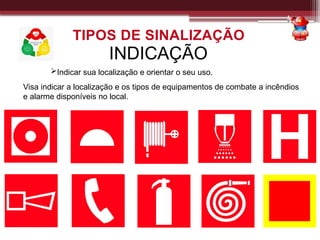

INDICAÇÃO
Indicar sua localização e orientar o seu uso.
Visa indicar a localização e os tipos de equipamentos de combate a incêndios
e alarme disponíveis no local.

Sinalização complementar
A sinalização complementar tem a finalidade de:
I - Complementar, através de um conjunto de faixas de cor,
símbolos ou mensagens escritas, a sinalização básica,
nas seguintes situações:
a) indicação continuada de rotas de saída;
b) indicação de obstáculos e riscos de utilização das rotas de
saída;
c) mensagens específicas que acompanham a sinalização
básica, onde for necessária a complementação da
mensagem dada pelo símbolo;
II - Informar circunstâncias específicas em uma edificação ou
áreas de risco, através de mensagens escritas;
III - Demarcar áreas para assegurar corredores de circulação
destinados às rotas de saídas e acesso a equipamentos
de combate a incêndio em locais ocupados por
estacionamento de veículos, depósitos de mercadorias e
máquinas ou equipamentos de áreas fabris;
IV – Identificar sistemas hidráulicos fixos de combate a
incêndio.
Lotação Máxima:
120 pessoas sentadas
30 pessoas em pé

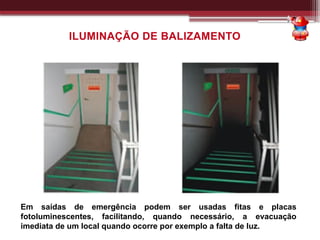

Em saídas de emergência podem ser usadas fitas e placas
fotoluminescentes, facilitando, quando necessário, a evacuação
imediata de um local quando ocorre por exemplo a falta de luz.

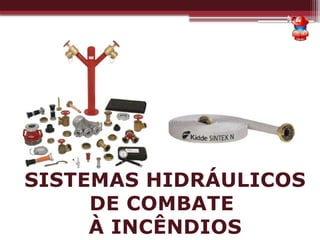

ILUMINAÇÃO DE BALIZAMENTO

SISTEMAS HIDRÁULICOS
DE COMBATE
À INCÊNDIOS

Hidrantes Sprinklers

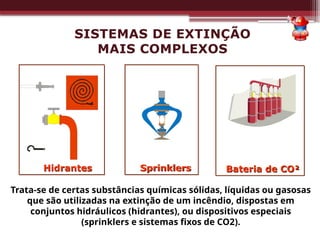

Trata-se de certas substâncias químicas sólidas, líquidas ou gasosas
que são utilizadas na extinção de um incêndio, dispostas em
conjuntos hidráulicos (hidrantes), ou dispositivos especiais
(sprinklers e sistemas fixos de CO2).
SISTEMAS DE EXTINÇÃO
MAIS COMPLEXOS
Bateria de CO²

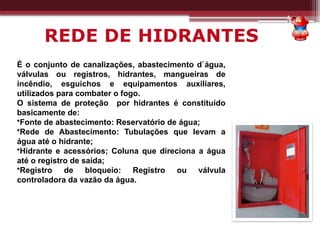

REDE DE HIDRANTES
É o conjunto de canalizações, abastecimento d`água,
válvulas ou registros, hidrantes, mangueiras de
incêndio, esguichos e equipamentos auxiliares,
utilizados para combater o fogo.
O sistema de proteção por hidrantes é constituído
basicamente de:
•Fonte de abastecimento: Reservatório de água;
•Rede de Abastecimento: Tubulações que levam a
água até o hidrante;
•Hidrante e acessórios; Coluna que direciona a água
até o registro de saída;
•Registro de bloqueio: Registro ou válvula
controladora da vazão da água.

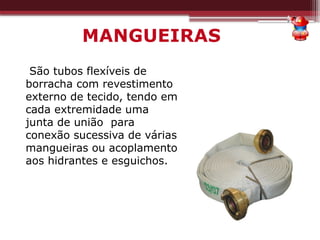

MANGUEIRAS
São tubos flexíveis de
borracha com revestimento
externo de tecido, tendo em
cada extremidade uma
junta de união para
conexão sucessiva de várias
mangueiras ou acoplamento
aos hidrantes e esguichos.

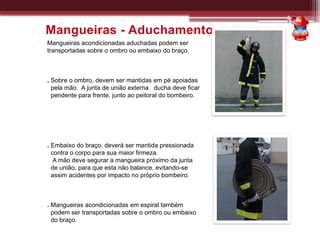

Mangueiras acondicionadas aduchadas podem ser
transportadas sobre o ombro ou embaixo do braço.
. Sobre o ombro, devem ser mantidas em pé apoiadas
pela mão. A junta de união externa ducha deve ficar
pendente para frente, junto ao peitoral do bombeiro.
. Embaixo do braço, deverá ser mantida pressionada
contra o corpo para sua maior firmeza.
A mão deve segurar a mangueira próximo da junta
de união, para que esta não balance, evitando-se
assim acidentes por impacto no próprio bombeiro.
. Mangueiras acondicionadas em espiral também
podem ser transportadas sobre o ombro ou embaixo
do braço.
Mangueiras - Aduchamento

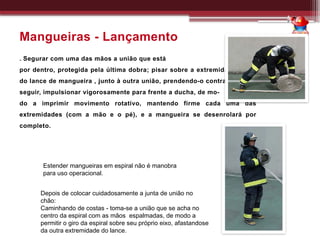

Mangueiras - Lançamento
. Segurar com uma das mãos a união que está
por dentro, protegida pela última dobra; pisar sobre a extremidade maior
do lance de mangueira , junto à outra união, prendendo-o contra o solo; a
seguir, impulsionar vigorosamente para frente a ducha, de mo-
do a imprimir movimento rotativo, mantendo firme cada uma das
extremidades (com a mão e o pé), e a mangueira se desenrolará por
completo.
Estender mangueiras em espiral não é manobra
para uso operacional.
Depois de colocar cuidadosamente a junta de união no
chão:
Caminhando de costas - toma-se a união que se acha no
centro da espiral com as mãos espalmadas, de modo a
permitir o giro da espiral sobre seu próprio eixo, afastandose
da outra extremidade do lance.

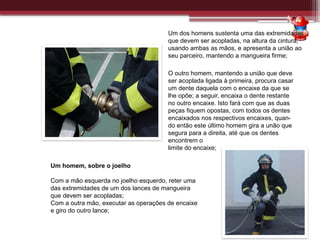

Um dos homens sustenta uma das extremidades
que devem ser acopladas, na altura da cintura,
usando ambas as mãos, e apresenta a união ao
seu parceiro, mantendo a mangueira firme;
O outro homem, mantendo a união que deve
ser acoplada ligada à primeira, procura casar
um dente daquela com o encaixe da que se
lhe opõe; a seguir, encaixa o dente restante
no outro encaixe. Isto fará com que as duas
peças fiquem opostas, com todos os dentes
encaixados nos respectivos encaixes, quan-
do então este último homem gira a unão que
segura para a direita, até que os dentes
encontrem o
limite do encaixe;
Um homem, sobre o joelho
Com a mão esquerda no joelho esquerdo, reter uma
das extremidades de um dos lances de mangueira
que devem ser acopladas;
Com a outra mão, executar as operações de encaixe
e giro do outro lance;

Esguicho é um acessório hidráulico que é acoplado na extremidade final das
mangueiras para dar forma, direção e velocidade ao agente extintor .
Tipos de esguicho
Esguicho agulheta
Esguicho agulheta é o mais antigo tipo de esguicho usado no serviço de incêndio.
Possibilita a formação de jato pleno de água.
Esguicho Regulável
Também chamado esguicho de neblina, é feito em
metal ou outro material resistente, e possibilita a
formação de jato de água tipo neblina. O jato tipo
neblina é composto por gotículas de água que
saem da ponta do esguicho em forma de neblina ou
de chuveiro
Esguichos

ACESSÓRIOS HIDRÁULICOS

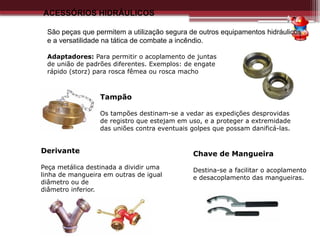

São peças que permitem a utilização segura de outros equipamentos hidráulicos
e a versatilidade na tática de combate a incêndio.
Adaptadores: Para permitir o acoplamento de juntas
de união de padrões diferentes. Exemplos: de engate
rápido (storz) para rosca fêmea ou rosca macho
Tampão
Os tampões destinam-se a vedar as expedições desprovidas
de registro que estejam em uso, e a proteger a extremidade
das uniões contra eventuais golpes que possam danificá-las.
Chave de Mangueira
Destina-se a facilitar o acoplamento
e desacoplamento das mangueiras.
Derivante
Peça metálica destinada a dividir uma
linha de mangueira em outras de igual
diâmetro ou de
diâmetro inferior.

Equipamentos de Detecção e Alarme
• Sistema de detecção e alarme:
•Conjunto de dispositivos que visam a identificação de um princípio de
incêndio, notificando sua ocorrência, ocasionando assim o
consequente abandono da área.

•Iluminação de emergência: Sistema que
permite clarear áreas escuras de passagens,
horizontais e verticais, incluindo áreas de trabalho
e áreas técnicas de controle de restabelecimento
de serviços essenciais e normais, na falta de
iluminação normal.

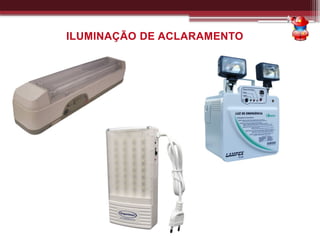

• Iluminação de ambiente ou aclaramento:
Iluminação com intensidade suficiente para garantir
a saída segura de todas as pessoas do local em
caso de emergência.
• Iluminação de balizamento ou de sinalização:
Iluminação de sinalização com símbolos e/ou
letras que indicam a rota de saída que pode ser
utilizada neste momento.
Iluminação de Emergência

P.A.A.
PLANO DE ABANDONO
DE ÁREA

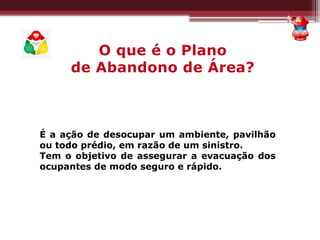

É a ação de desocupar um ambiente, pavilhão
ou todo prédio, em razão de um sinistro.
Tem o objetivo de assegurar a evacuação dos
ocupantes de modo seguro e rápido.
O que é o Plano
de Abandono de Área?

Abandono de Área
Saber reconhecer e distinguir os
sons dos alarmes de evacuação,
é imprescindível para a tomada
de decisão correta.
Toque intermitente:
Alerta para uma possível
evacuação. Parar o que está fazendo
e aguardar novas instruções.

Abandono de Área

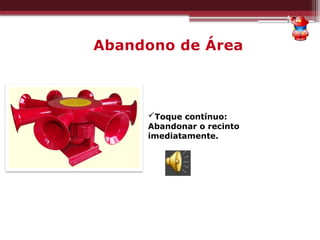

Toque contínuo:
Abandonar o recinto
imediatamente.

Abandono de Área

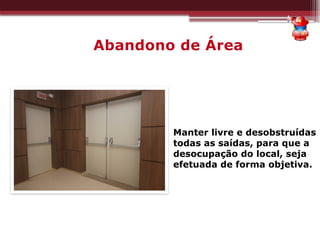

Manter livre e desobstruídas
todas as saídas, para que a
desocupação do local, seja
efetuada de forma objetiva.

Abandono de Área

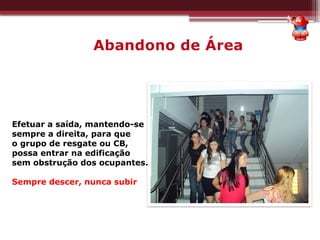

Efetuar a saída, mantendo-se
sempre a direita, para que
o grupo de resgate ou CB,
possa entrar na edificação
sem obstrução dos ocupantes.
Sempre descer, nunca subir

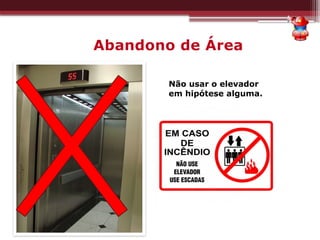

Abandono de Área
Não usar o elevador
em hipótese alguma.

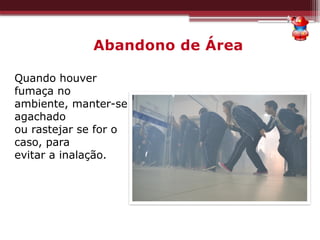

Abandono de Área
Quando houver
fumaça no
ambiente, manter-se
agachado
ou rastejar se for o
caso, para
evitar a inalação.

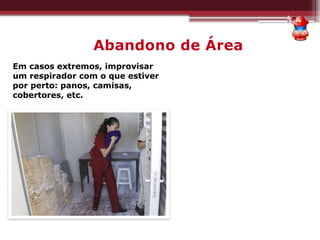

Abandono de Área
Em casos extremos, improvisar
um respirador com o que estiver
por perto: panos, camisas,
cobertores, etc.

RINEM
REDE INTEGRADA DE EMERGÊNCIA

BIBLIOGRAFIA
 Norma Regulamentadora nº 23 da Portaria 3214/78 – Proteção contra
Incêndios.
http://portal.mte.gov.br/data/files/8A7C816A2E7311D1012FE5B55484
5302/nr_23_atualizada_2011.pdf
 Instruções Técnicas do Corpo de Bombeiros do Estado de São Paulo.
 NFPA – National Fire Protection Association.
http://www.ccb.polmil.sp.gov.br/
http://www.nfpa.org/

proteocombateincendio-160307193024.pptx00

Mais conteúdo relacionado

Semelhante a proteocombateincendio-160307193024.pptx00

Mais de SETORTECNICO1

proteocombateincendio-160307193024.pptx00
