O documento aborda os princípios de funcionamento e os componentes de sistemas de ar condicionado split, incluindo o papel de cada componente como evaporador, condensador, compressor e dispositivos de expansão. Também detalha o processo de instalação, manutenção e cálculo da carga térmica necessária para climatização de ambientes, considerando fatores como conforto e fontes internas e externas de calor. O conteúdo oferece diretrizes para realizar a carga de gás refrigerante e identificar problemas comuns nos sistemas de ar condicionado.

1. Princípios básicos de funcionamento e
componentes do Ar Condicionado
Split
δ DYNAMIS
VENDA – PROJETO - INSTALAÇÃO E MANUTENÇÃO
DE AR CONDICIONADO E EXAUSTÃO

2. Dynamis ar condicionado e exaustão 2

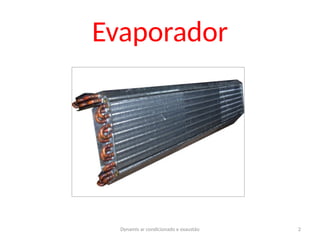

Evaporador

3. Dynamis ar condicionado e exaustão 3

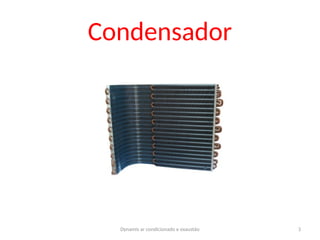

Condensador

4. Dynamis ar condicionado e exaustão 4

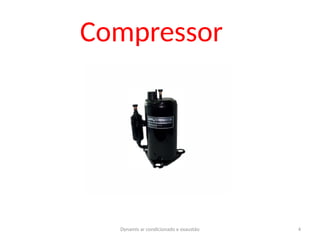

Compressor

5. Dynamis ar condicionado e exaustão 5

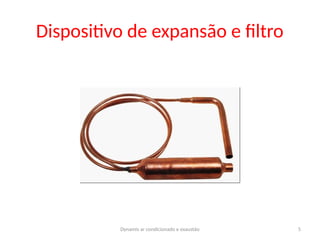

Dispositivo de expansão e filtro

6. Dynamis ar condicionado e exaustão 6
Funções de cada componente
Evaporador = É um trocador de calor cuja finalidade é
absorver o calor do ambiente.
Condensador = É um trocador de calor, cuja finalidade
retirar calor do gás refrigerante, calor esse absorvido no
evaporador.
Compressor = (coração do ar condicionado) responsável
pela circulação do refrigerante no ciclo, servindo também
como meio de separação da linha de baixa e de alta
pressão.
Dispositivo de expansão e filtro = dispositivo responsável
por controlar o fluxo de gás refrigerante líquido ao
evaporador, servindo também como meio de separação da
linha de alta pressão e linha de baixa pressão.

7. Dynamis ar condicionado e exaustão 7
Instalação
Ferramentas básicas necessárias para
instalação:

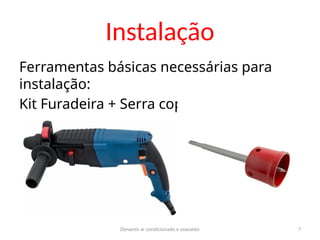

Kit Furadeira + Serra copo, diâmetro
65mm.

8. Dynamis ar condicionado e exaustão 8

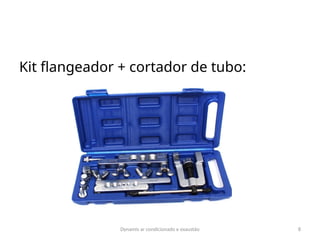

Kit flangeador + cortador de tubo:

9. Dynamis ar condicionado e exaustão 9

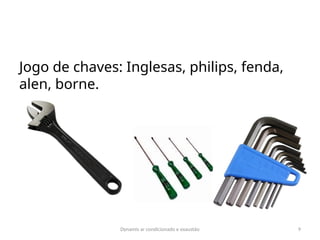

Jogo de chaves: Inglesas, philips, fenda,
alen, borne.

10. Dynamis ar condicionado e exaustão 10

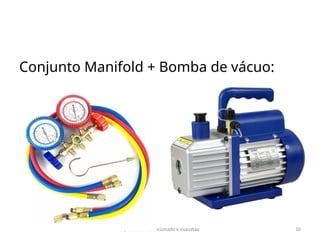

Conjunto Manifold + Bomba de vácuo:

11. Dynamis ar condicionado e exaustão 11
Interligação

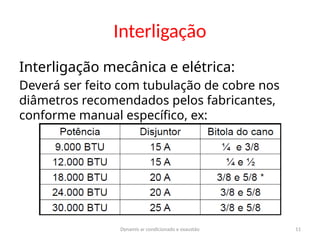

Interligação mecânica e elétrica:
Deverá ser feito com tubulação de cobre nos
diâmetros recomendados pelos fabricantes,
conforme manual específico, ex:

12. Dynamis ar condicionado e exaustão 12

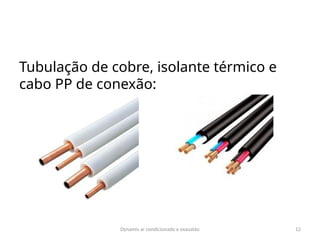

Tubulação de cobre, isolante térmico e
cabo PP de conexão:

13. Dynamis ar condicionado e exaustão 13

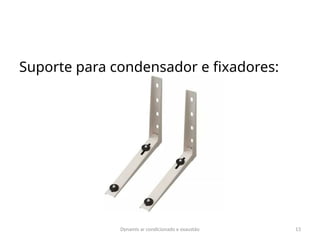

Suporte para condensador e fixadores:

14. Dynamis ar condicionado e exaustão 14

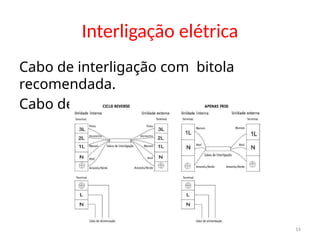

Interligação elétrica
Cabo de interligação com bitola
recomendada.
Cabo de alimentação.

15. Dynamis ar condicionado e exaustão 15

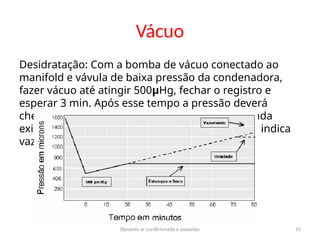

Vácuo
Desidratação: Com a bomba de vácuo conectado ao
manifold e vávula de baixa pressão da condenadora,
fazer vácuo até atingir 500μHg, fechar o registro e
esperar 3 min. Após esse tempo a pressão deverá
chegar no máximo 800μHg , caso ultrapasse ainda
existe umidade no sistema, acima de 1.200 μHg indica
vazamento.

16. Dynamis ar condicionado e exaustão 16

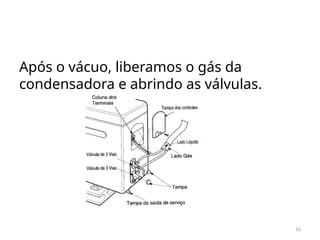

Após o vácuo, liberamos o gás da
condensadora e abrindo as válvulas.

17. Dynamis ar condicionado e exaustão 17

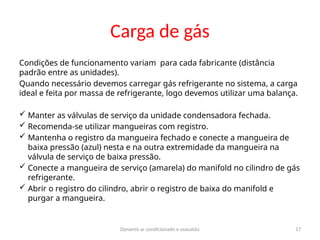

Carga de gás
Condições de funcionamento variam para cada fabricante (distância
padrão entre as unidades).
Quando necessário devemos carregar gás refrigerante no sistema, a carga
ideal e feita por massa de refrigerante, logo devemos utilizar uma balança.
 Manter as válvulas de serviço da unidade condensadora fechada.
 Recomenda-se utilizar mangueiras com registro.
 Mantenha o registro da mangueira fechado e conecte a mangueira de
baixa pressão (azul) nesta e na outra extremidade da mangueira na
válvula de serviço de baixa pressão.
 Conecte a mangueira de serviço (amarela) do manifold no cilindro de gás
refrigerante.
 Abrir o registro do cilindro, abrir o registro de baixa do manifold e
purgar a mangueira.

18. Dynamis ar condicionado e exaustão 18
Carga de gás
colocar o cilindro na balança de forma que o
refrigerante entre na fase líquida (vire o cilindro).
Zerar a balança
Abrir o registro do engate rápido e monitorar o valor
na balança
Quando chegar ao valor calculado, fechar o registro
do cilindro
Aguarde pelo menos 3 minutos para o líquido
evaporar e equalizar dentro das linhas.
Abra as válvulas da condensadora
Ligue o equipamento

19. Dynamis ar condicionado e exaustão 19
Carga térmica

20. Dynamis ar condicionado e exaustão 20

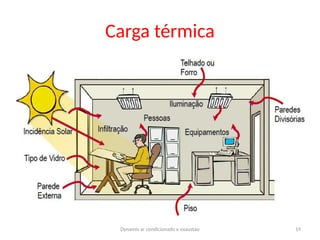

Carga térmica

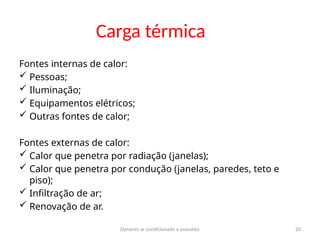

Fontes internas de calor:
 Pessoas;
 Iluminação;
 Equipamentos elétricos;
 Outras fontes de calor;
Fontes externas de calor:
 Calor que penetra por radiação (janelas);
 Calor que penetra por condução (janelas, paredes, teto e
piso);
 Infiltração de ar;
 Renovação de ar.

21. Dynamis ar condicionado e exaustão 21
Carga térmica

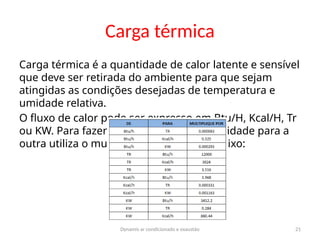

Carga térmica é a quantidade de calor latente e sensível
que deve ser retirada do ambiente para que sejam
atingidas as condições desejadas de temperatura e
umidade relativa.
O fluxo de calor pode ser expresso em Btu/H, Kcal/H, Tr
ou KW. Para fazer a conversão de uma unidade para a
outra utiliza o multiplicador da tabela abaixo:

22. Dynamis ar condicionado e exaustão 22
Carga térmica
Planilha de carga térmica:
Através da ferramenta disposta no Anexo I – Planilha de Carga
Térmica, podemos determinar a capacidade do equipamento
levando em consideração os principais fatores que contribuem
para a geração de calor no ambiente.
Trata-se de uma planilha eletrônica onde deverão ser informados
os resultados de medições e verificações, nas células em branco.
Cabe salientar que para garantir a eficácia deste estudo deverá
ser feita uma visita ao local e uma pesquisa com os usuários
sobre características do ambiente a ser condicionado.

23. Dynamis ar condicionado e exaustão 23
Carga térmica

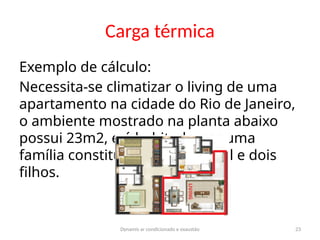

Exemplo de cálculo:

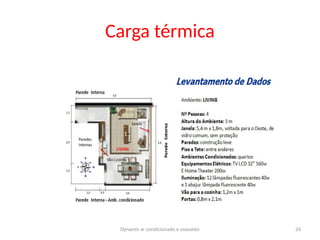

Necessita-se climatizar o living de uma
apartamento na cidade do Rio de Janeiro,
o ambiente mostrado na planta abaixo
possui 23m2, e é habitado por uma
família constituída de uma casal e dois
filhos.

24. Dynamis ar condicionado e exaustão 24
Carga térmica

25. Dynamis ar condicionado e exaustão 25
Carga térmica

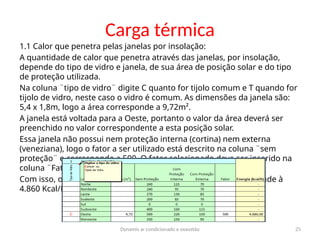

1.1 Calor que penetra pelas janelas por insolação:
A quantidade de calor que penetra através das janelas, por insolação,
depende do tipo de vidro e janela, de sua área de posição solar e do tipo
de proteção utilizada.
Na coluna ¨tipo de vidro¨ digite C quanto for tijolo comum e T quando for
tijolo de vidro, neste caso o vidro é comum. As dimensões da janela são:
5,4 x 1,8m, logo a área corresponde a 9,72m².
A janela está voltada para a Oeste, portanto o valor da área deverá ser
preenchido no valor correspondente a esta posição solar.
Essa janela não possui nem proteção interna (cortina) nem externa
(veneziana), logo o fator a ser utilizado está descrito na coluna ¨sem
proteção¨ e corresponde a 500. O fator selecionado deve ser inserido na
coluna ¨Fator¨.
Com isso, o valor de energia calculado por essa parcela corresponde à
4.860 Kcal/H.

26. Dynamis ar condicionado e exaustão 26
Carga térmica

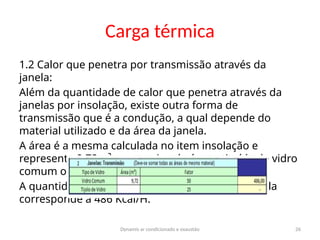

1.2 Calor que penetra por transmissão através da
janela:
Além da quantidade de calor que penetra através da
janelas por insolação, existe outra forma de
transmissão que é a condução, a qual depende do
material utilizado e da área da janela.
A área é a mesma calculada no item insolação e
representa 9,72m². como a janela é constituída de vidro
comum o fator a ser utilizado é 50.
A quantidade de calor transmitida através da janela
corresponde a 486 Kcal/H.

27. Dynamis ar condicionado e exaustão 27
Carga térmica

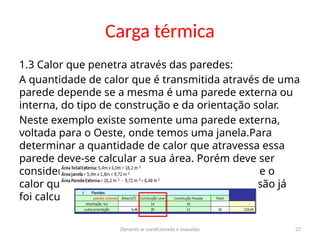

1.3 Calor que penetra através das paredes:
A quantidade de calor que é transmitida através de uma
parede depende se a mesma é uma parede externa ou
interna, do tipo de construção e da orientação solar.
Neste exemplo existe somente uma parede externa,
voltada para o Oeste, onde temos uma janela.Para
determinar a quantidade de calor que atravessa essa
parede deve-se calcular a sua área. Porém deve ser
considerada somente a área de parede, visto que o
calor que penetra através do vidro por transmissão já
foi calculado.

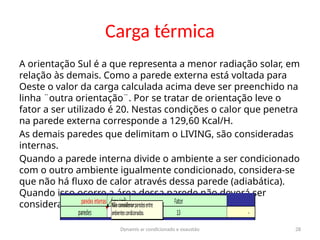

28. Dynamis ar condicionado e exaustão 28
Carga térmica
A orientação Sul é a que representa a menor radiação solar, em
relação às demais. Como a parede externa está voltada para
Oeste o valor da carga calculada acima deve ser preenchido na
linha ¨outra orientação¨. Por se tratar de orientação leve o
fator a ser utilizado é 20. Nestas condições o calor que penetra
na parede externa corresponde a 129,60 Kcal/H.
As demais paredes que delimitam o LIVING, são consideradas
internas.
Quando a parede interna divide o ambiente a ser condicionado
com o outro ambiente igualmente condicionado, considera-se
que não há fluxo de calor através dessa parede (adiabática).
Quando isso ocorre a área dessa parede não deverá ser
considerada no cálculo.

29. Dynamis ar condicionado e exaustão 29
Carga térmica

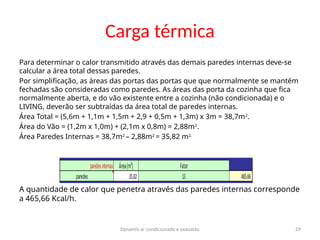

Para determinar o calor transmitido através das demais paredes internas deve-se
calcular a área total dessas paredes.
Por simplificação, as áreas das portas das portas que que normalmente se mantém
fechadas são consideradas como paredes. As áreas das porta da cozinha que fica
normalmente aberta, e do vão existente entre a cozinha (não condicionada) e o
LIVING, deverão ser subtraídas da área total de paredes internas.
Área Total = (5,6m + 1,1m + 1,5m + 2,9 + 0,5m + 1,3m) x 3m = 38,7m2
.
Área do Vão = (1,2m x 1,0m) + (2,1m x 0,8m) = 2,88m2
.
Área Paredes Internas = 38,7m2
– 2,88m2
= 35,82 m2.
A quantidade de calor que penetra através das paredes internas corresponde
a 465,66 Kcal/h.

30. Dynamis ar condicionado e exaustão 30
Carga térmica

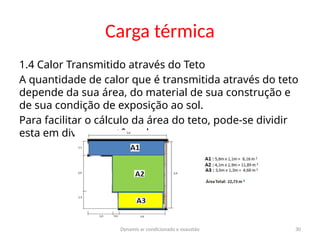

1.4 Calor Transmitido através do Teto
A quantidade de calor que é transmitida através do teto
depende da sua área, do material de sua construção e
de sua condição de exposição ao sol.
Para facilitar o cálculo da área do teto, pode-se dividir
esta em diversos retângulos, como segue:

31. Dynamis ar condicionado e exaustão 31
Carga térmica

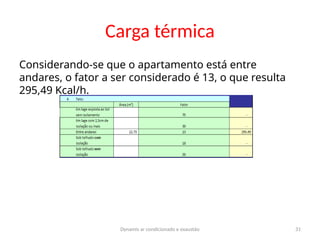

Considerando-se que o apartamento está entre
andares, o fator a ser considerado é 13, o que resulta
295,49 Kcal/h.

32. Dynamis ar condicionado e exaustão 32
Carga térmica

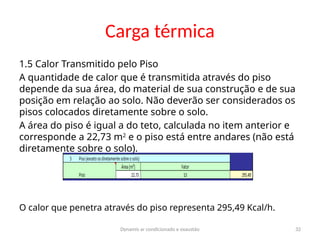

1.5 Calor Transmitido pelo Piso
A quantidade de calor que é transmitida através do piso
depende da sua área, do material de sua construção e de sua
posição em relação ao solo. Não deverão ser considerados os
pisos colocados diretamente sobre o solo.
A área do piso é igual a do teto, calculada no item anterior e
corresponde a 22,73 m2
e o piso está entre andares (não está
diretamente sobre o solo).
O calor que penetra através do piso representa 295,49 Kcal/h.

33. Dynamis ar condicionado e exaustão 33
Carga térmica

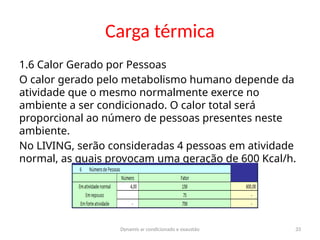

1.6 Calor Gerado por Pessoas
O calor gerado pelo metabolismo humano depende da
atividade que o mesmo normalmente exerce no
ambiente a ser condicionado. O calor total será
proporcional ao número de pessoas presentes neste
ambiente.
No LIVING, serão consideradas 4 pessoas em atividade
normal, as quais provocam uma geração de 600 Kcal/h.

34. Dynamis ar condicionado e exaustão 34
Carga térmica
1.7 Calor Gerado por outras Fontes de Calor
Deverão ser consideradas outras fontes de calor
presentes no ambiente, tais como o calor dissipado por
equipamentos elétricos ou motores, o calor das
refeições e da iluminação elétrica.
A potência elétrica dos equipamentos existentes deverá
ser somada e o seu resultado, em Watts (W), inserido na
planilha para ser multiplicado pelo fator 0,86.
Neste exemplo, deverão ser somadas as potências da
TV (160W) e do Home Theater (200W), totalizando 360W.
O calor resultante corresponde a 309,60 Kcal/h.

35. Dynamis ar condicionado e exaustão 35
Carga térmica

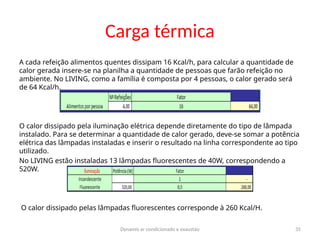

A cada refeição alimentos quentes dissipam 16 Kcal/h, para calcular a quantidade de
calor gerada insere-se na planilha a quantidade de pessoas que farão refeição no
ambiente. No LIVING, como a família é composta por 4 pessoas, o calor gerado será
de 64 Kcal/h.
O calor dissipado pela iluminação elétrica depende diretamente do tipo de lâmpada
instalado. Para se determinar a quantidade de calor gerado, deve-se somar a potência
elétrica das lâmpadas instaladas e inserir o resultado na linha correspondente ao tipo
utilizado.
No LIVING estão instaladas 13 lâmpadas fluorescentes de 40W, correspondendo a
520W.
O calor dissipado pelas lâmpadas fluorescentes corresponde à 260 Kcal/H.

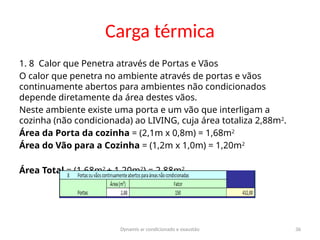

36. Dynamis ar condicionado e exaustão 36
Carga térmica
1. 8 Calor que Penetra através de Portas e Vãos
O calor que penetra no ambiente através de portas e vãos
continuamente abertos para ambientes não condicionados
depende diretamente da área destes vãos.
Neste ambiente existe uma porta e um vão que interligam a
cozinha (não condicionada) ao LIVING, cuja área totaliza 2,88m2
.
Área da Porta da cozinha = (2,1m x 0,8m) = 1,68m2
Área do Vão para a Cozinha = (1,2m x 1,0m) = 1,20m2
Área Total = (1,68m2
+ 1,20m2
) = 2,88m2

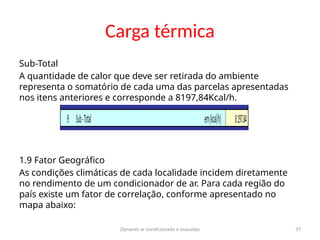

37. Dynamis ar condicionado e exaustão 37
Carga térmica
Sub-Total
A quantidade de calor que deve ser retirada do ambiente
representa o somatório de cada uma das parcelas apresentadas
nos itens anteriores e corresponde a 8197,84Kcal/h.
1.9 Fator Geográfico
As condições climáticas de cada localidade incidem diretamente
no rendimento de um condicionador de ar. Para cada região do
país existe um fator de correlação, conforme apresentado no
mapa abaixo:

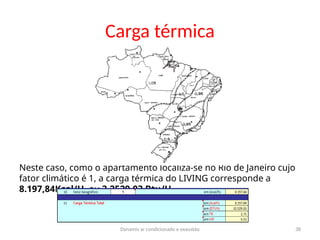

38. Dynamis ar condicionado e exaustão 38
Carga térmica
Neste caso, como o apartamento localiza-se no Rio de Janeiro cujo
fator climático é 1, a carga térmica do LIVING corresponde a
8.197,84Kcal/H, ou 3.2529,03 Btu/H.

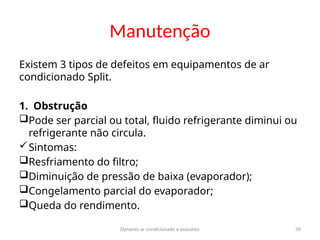

39. Dynamis ar condicionado e exaustão 39
Manutenção
Existem 3 tipos de defeitos em equipamentos de ar
condicionado Split.
1. Obstrução
Pode ser parcial ou total, fluido refrigerante diminui ou
refrigerante não circula.
Sintomas:
Resfriamento do filtro;
Diminuição de pressão de baixa (evaporador);
Congelamento parcial do evaporador;
Queda do rendimento.

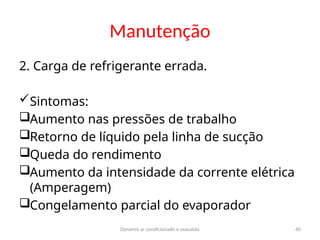

40. Dynamis ar condicionado e exaustão 40
Manutenção
2. Carga de refrigerante errada.
Sintomas:
Aumento nas pressões de trabalho
Retorno de líquido pela linha de sucção
Queda do rendimento
Aumento da intensidade da corrente elétrica
(Amperagem)
Congelamento parcial do evaporador

41. Dynamis ar condicionado e exaustão 41
Manutenção

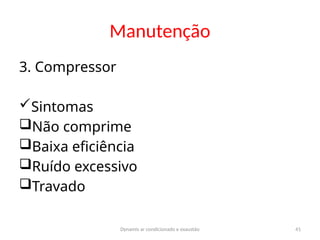

3. Compressor
Sintomas
Não comprime
Baixa eficiência
Ruído excessivo
Travado

42. Dynamis ar condicionado e exaustão 42
Manutenção

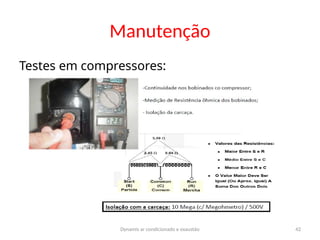

Testes em compressores:

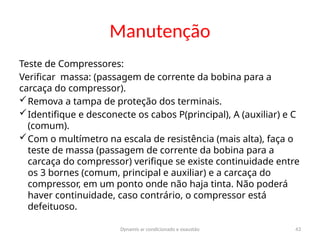

43. Dynamis ar condicionado e exaustão 43
Manutenção
Teste de Compressores:
Verificar massa: (passagem de corrente da bobina para a
carcaça do compressor).
Remova a tampa de proteção dos terminais.
Identifique e desconecte os cabos P(principal), A (auxiliar) e C
(comum).
Com o multímetro na escala de resistência (mais alta), faça o
teste de massa (passagem de corrente da bobina para a
carcaça do compressor) verifique se existe continuidade entre
os 3 bornes (comum, principal e auxiliar) e a carcaça do
compressor, em um ponto onde não haja tinta. Não poderá
haver continuidade, caso contrário, o compressor está
defeituoso.

44. Dynamis ar condicionado e exaustão 44
Manutenção
