O documento apresenta o desenho de planta do 6° pavimento de um edifício residencial multifamiliar chamado "Bumerangue", indicando as áreas e dimensões de 10 apartamentos nesse pavimento, variando de 67m2 a 173m2.

1. SOBE
HALL
APTO 1 DETALHAMENTO
173 M² CIRCULAÇÃO
ESQUADRIA
APTO 5
106 M²
APTO 4
94,6 M²
APTO 2
138 M²
APTO 3
89 M²
APTO 6
127 M²
APTO 7
99 M²
APTO 9
107 M²
ÁREA APTO MENOR 67 M² APTO 8
67 M²
ÁREA APTO MAIOR 248 M²
ÁREA 6° PAVIM. 1.251 M²
ÁREA PAV. TIPO (7° AO 9° ANDAR) 1.470 M²
ÁREA TOTAL RESIDENCIAL 5.661 M²
APTO 10
129 M²

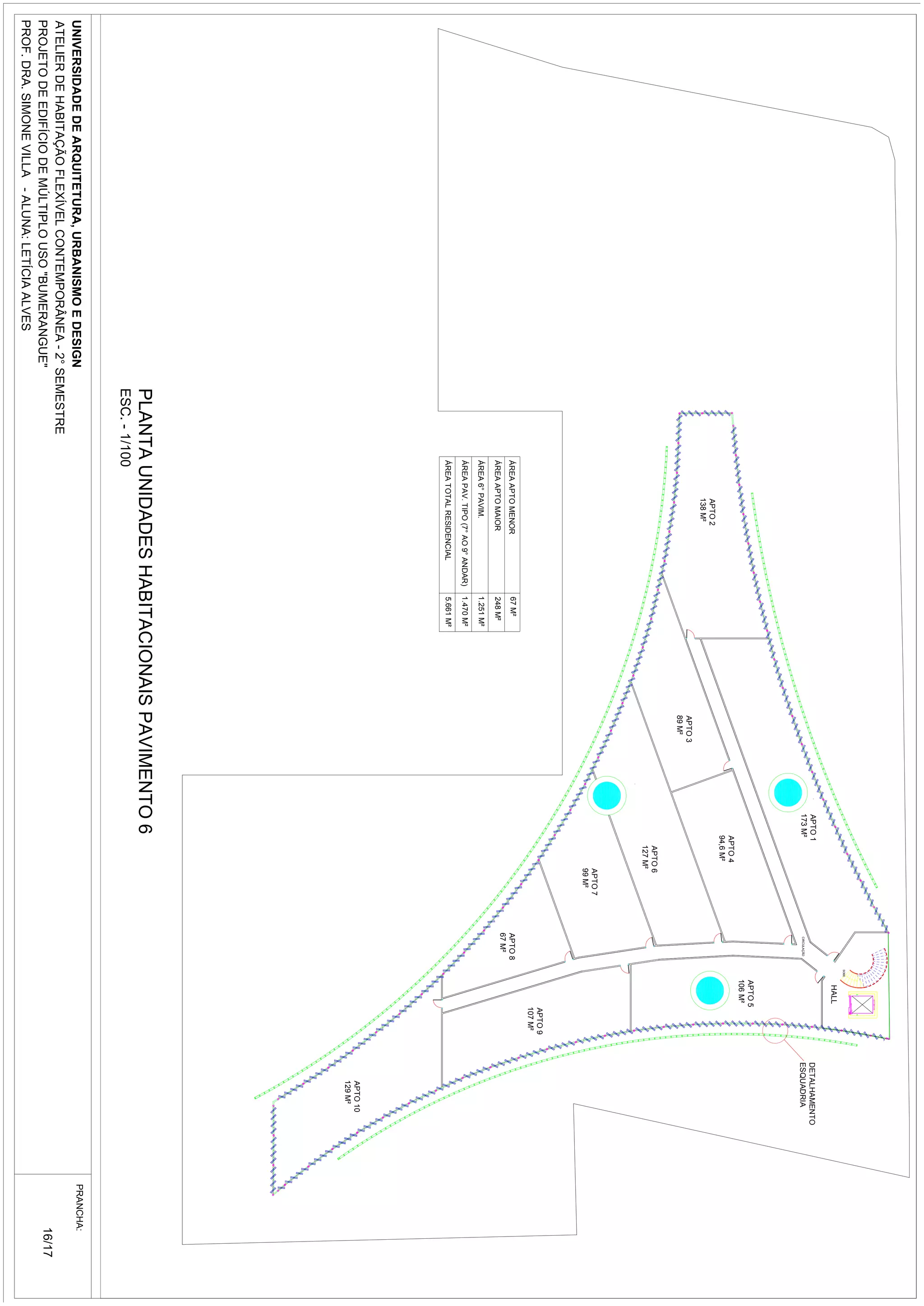

PLANTA UNIDADES HABITACIONAIS PAVIMENTO 6
ESC. - 1/100
UNIVERSIDADE DE ARQUITETURA, URBANISMO E DESIGN PRANCHA:
ATELIER DE HABITAÇÃO FLEXÍVEL CONTEMPORÂNEA - 2° SEMESTRE
PROJETO DE EDIFÍCIO DE MÚLTIPLO USO "BUMERANGUE" 16/17
PROF. DRA. SIMONE VILLA - ALUNA: LETÍCIA ALVES
