slide 1
Capítulo 11
Modelagem
paramétrica de
sinais

slide 2

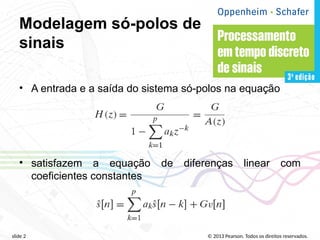

Modelagem só-polos de
sinais
• A entrada e a saída do sistema só-polos na equação
• satisfazem a equação de diferenças linear com
coeficientes constantes

slide 3
Modelo inverso por
mínimos quadrados
• Uma formulação baseada em filtragem inversa fornece
uma solução relativamente simples e tratável para os
valores de parâmetros no modelo só-polos.
• A técnica de filtragem inversa é baseada no
reconhecimento de que, se o sinal dado s[n] de fato for a
saída do filtro H(z), então, sendo s[n] a entrada do
inverso de H(z), a saída será u[n].

slide 4
Formulação por
predição linear da
modelagem só-polos
• Formulação por predição linear para a modelagem de
sinais só-polos.

slide 5
Modelagem só-polos dos
sinais determinísticos com
energia finita
• Escolhemos o operador como a energia total na
sequência de erro de modelagem, isto é,
• Com essa definição do operador média, fss[i, k] é dada
por

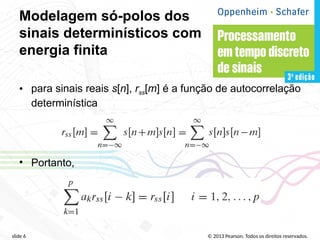

slide 6
Modelagem só-polos dos
sinais determinísticos com
energia finita
• para sinais reais s[n], rss[m] é a função de autocorrelação
determinística
• Portanto,

slide 7
Modelagem de sinais
aleatórios

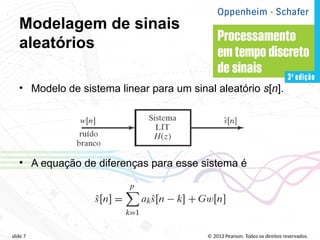

• Modelo de sistema linear para um sinal aleatório s[n].
• A equação de diferenças para esse sistema é

slide 8

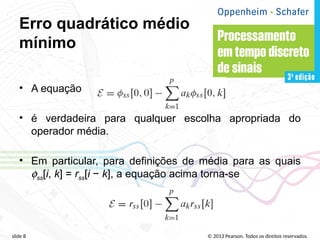

Erro quadrático médio
mínimo
• A equação
• é verdadeira para qualquer escolha apropriada do
operador média.
• Em particular, para definições de média para as quais
fss[i, k] = rss[i − k], a equação acima torna-se

slide 9
Propriedade do
casamento da
autocorrelação

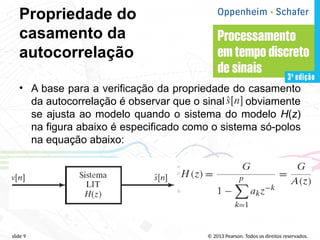

• A base para a verificação da propriedade do casamento
da autocorrelação é observar que o sinal obviamente
se ajusta ao modelo quando o sistema do modelo H(z)
na figura abaixo é especificado como o sistema só-polos
na equação abaixo:

slide 10
Método da
autocorrelação
• Exemplo (para p = 5) do cálculo do erro de predição pelo
método da autocorrelação.

slide 11

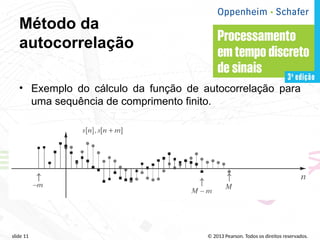

Método da
autocorrelação
• Exemplo do cálculo da função de autocorrelação para
uma sequência de comprimento finito.

slide 12

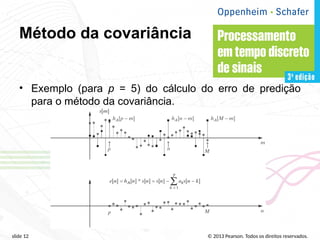

Método da covariância
• Exemplo (para p = 5) do cálculo do erro de predição
para o método da covariância.

slide 13
Método da covariância
• Exemplo do cálculo da função de covariância para uma
sequência de comprimento finito.

slide 14

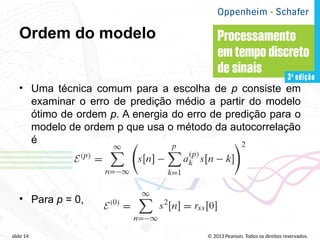

Ordem do modelo
• Uma técnica comum para a escolha de p consiste em
examinar o erro de predição médio a partir do modelo
ótimo de ordem p. A energia do erro de predição para o
modelo de ordem p que usa o método da autocorrelação
é
• Para p = 0,

slide 15
Análise de espectro só-
polos

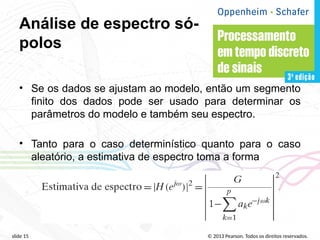

• Se os dados se ajustam ao modelo, então um segmento
finito dos dados pode ser usado para determinar os
parâmetros do modelo e também seu espectro.
• Tanto para o caso determinístico quanto para o caso
aleatório, a estimativa de espectro toma a forma

slide 16

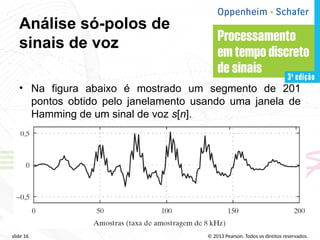

Análise só-polos de
sinais de voz
• Na figura abaixo é mostrado um segmento de 201
pontos obtido pelo janelamento usando uma janela de
Hamming de um sinal de voz s[n].

slide 17
sinais de voz

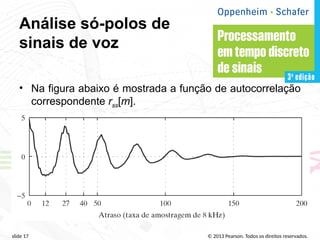

• Na figura abaixo é mostrada a função de autocorrelação
correspondente rss[m].

slide 18
sinais de voz

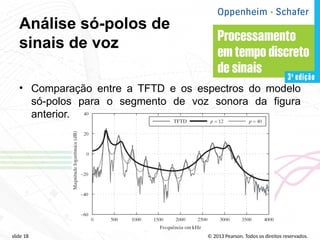

• Comparação entre a TFTD e os espectros do modelo
só-polos para o segmento de voz sonora da figura
anterior.

slide 19
sinais de voz
• Erro de predição normalizado em função de p.

slide 20

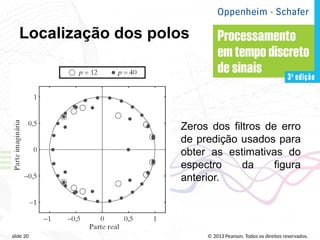

Localização dos polos
Zeros dos filtros de erro
de predição usados para
obter as estimativas do
espectro da figura
anterior.

slide 21
Modelagem só-polos
dos sinais senoidais

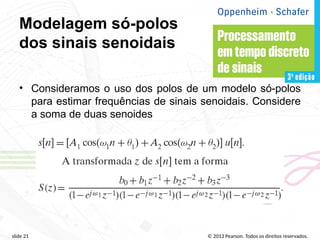

• Consideramos o uso dos polos de um modelo só-polos
para estimar frequências de sinais senoidais. Considere
a soma de duas senoides

slide 22
Modelagem só-polos

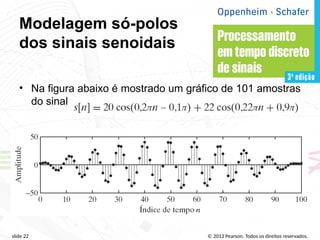

• Na figura abaixo é mostrado um gráfico de 101 amostras
do sinal

slide 23
Modelagem só-polos

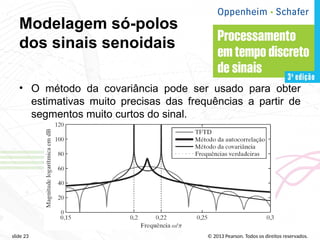

• O método da covariância pode ser usado para obter
estimativas muito precisas das frequências a partir de
segmentos muito curtos do sinal.

slide 24

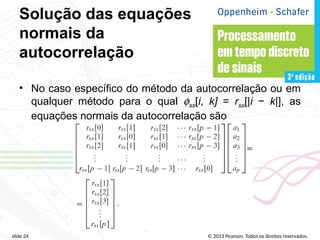

Solução das equações
normais da
autocorrelação
• No caso específico do método da autocorrelação ou em
qualquer método para o qual fss[i, k] = rss[|i − k|], as
equações normais da autocorrelação são

slide 25
Recursão de Levinson–
Durbin

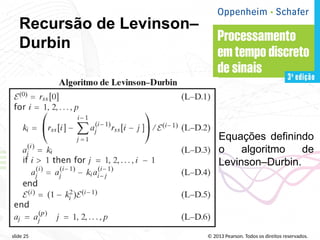

Equações definindo
o algoritmo de
Levinson–Durbin.

slide 26

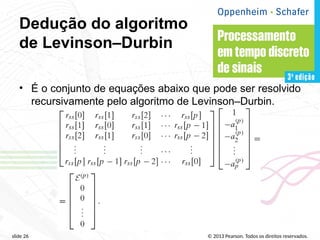

Dedução do algoritmo
de Levinson–Durbin
• É o conjunto de equações abaixo que pode ser resolvido
recursivamente pelo algoritmo de Levinson–Durbin.

slide 27

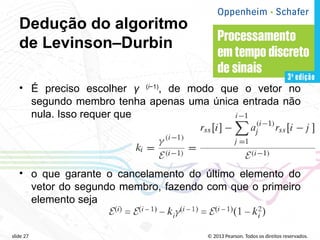

• É preciso escolher γ (i−1)
, de modo que o vetor no
segundo membro tenha apenas uma única entrada não
nula. Isso requer que
• o que garante o cancelamento do último elemento do
vetor do segundo membro, fazendo com que o primeiro
elemento seja

slide 28

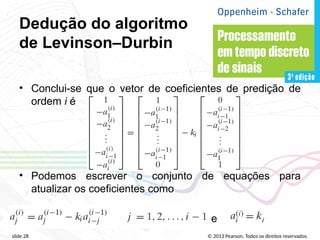

• Conclui-se que o vetor de coeficientes de predição de
ordem i é
• Podemos escrever o conjunto de equações para
atualizar os coeficientes como
e

slide 29

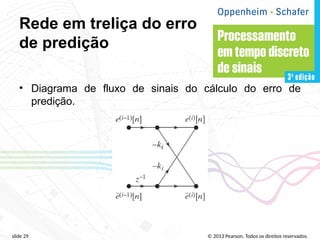

Rede em treliça do erro
de predição
• Diagrama de fluxo de sinais do cálculo do erro de
predição.

slide 30
Rede em treliça do erro
de predição

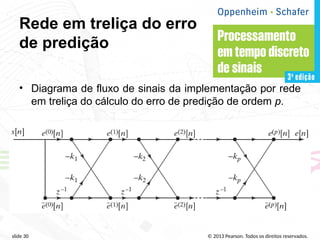

• Diagrama de fluxo de sinais da implementação por rede
em treliça do cálculo do erro de predição de ordem p.

slide 31
Rede em treliça do
modelo só-polos

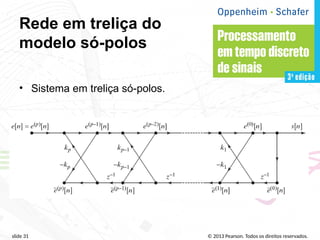

• Sistema em treliça só-polos.

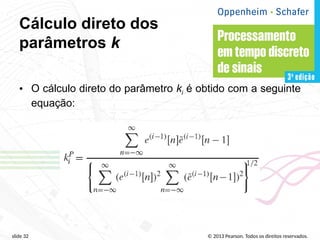

slide 32
Cálculo direto dos
parâmetros k
• O cálculo direto do parâmetro ki é obtido com a seguinte
equação:

slide 33
Cálculo direto dos
parâmetros k
• Outra abordagem seria usar a estrutura da figura
anterior, que incorpora o algoritmo de Levinson–Durbin,
com coeficientes ki
B
que minimizam a soma dos erros
médios quadráticos de predição progressivas e
regressivas na saída de cada estágio. O resultado é
dado pela equação
