Portas Lógicas
SISTEMAS MICROCONTROLADOS

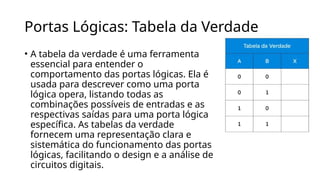

Portas Lógicas: Tabela da Verdade
• A tabela da verdade é uma ferramenta
essencial para entender o
comportamento das portas lógicas. Ela é
usada para descrever como uma porta
lógica opera, listando todas as
combinações possíveis de entradas e as
respectivas saídas para uma porta lógica
específica. As tabelas da verdade
fornecem uma representação clara e
sistemática do funcionamento das portas
lógicas, facilitando o design e a análise de
circuitos digitais.

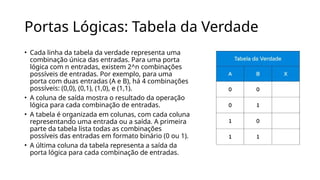

Portas Lógicas: Tabela da Verdade
• Cada linha da tabela da verdade representa uma
combinação única das entradas. Para uma porta
lógica com n entradas, existem 2^n combinações
possíveis de entradas. Por exemplo, para uma
porta com duas entradas (A e B), há 4 combinações
possíveis: (0,0), (0,1), (1,0), e (1,1).
• A coluna de saída mostra o resultado da operação
lógica para cada combinação de entradas.
• A tabela é organizada em colunas, com cada coluna
representando uma entrada ou a saída. A primeira
parte da tabela lista todas as combinações
possíveis das entradas em formato binário (0 ou 1).
• A última coluna da tabela representa a saída da
porta lógica para cada combinação de entradas.
Portas Lógicas

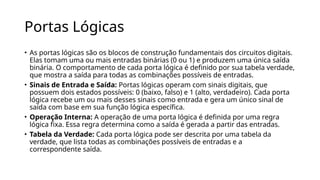

• As portas lógicas são os blocos de construção fundamentais dos circuitos digitais.
Elas tomam uma ou mais entradas binárias (0 ou 1) e produzem uma única saída
binária. O comportamento de cada porta lógica é definido por sua tabela verdade,
que mostra a saída para todas as combinações possíveis de entradas.
• Sinais de Entrada e Saída: Portas lógicas operam com sinais digitais, que
possuem dois estados possíveis: 0 (baixo, falso) e 1 (alto, verdadeiro). Cada porta
lógica recebe um ou mais desses sinais como entrada e gera um único sinal de
saída com base em sua função lógica específica.
• Operação Interna: A operação de uma porta lógica é definida por uma regra
lógica fixa. Essa regra determina como a saída é gerada a partir das entradas.
• Tabela da Verdade: Cada porta lógica pode ser descrita por uma tabela da
verdade, que lista todas as combinações possíveis de entradas e a
correspondente saída.

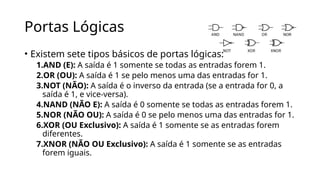

Portas Lógicas
• Existem sete tipos básicos de portas lógicas:
1.AND (E): A saída é 1 somente se todas as entradas forem 1.
2.OR (OU): A saída é 1 se pelo menos uma das entradas for 1.
3.NOT (NÃO): A saída é o inverso da entrada (se a entrada for 0, a
saída é 1, e vice-versa).
4.NAND (NÃO E): A saída é 0 somente se todas as entradas forem 1.
5.NOR (NÃO OU): A saída é 0 se pelo menos uma das entradas for 1.
6.XOR (OU Exclusivo): A saída é 1 somente se as entradas forem
diferentes.
7.XNOR (NÃO OU Exclusivo): A saída é 1 somente se as entradas
forem iguais.
Portas Lógicas

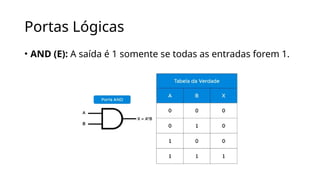

• AND (E): A saída é 1 somente se todas as entradas forem 1.
Portas Lógicas

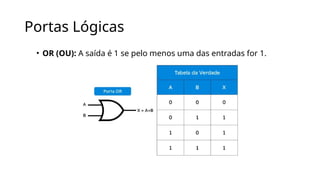

• OR (OU): A saída é 1 se pelo menos uma das entradas for 1.
Portas Lógicas

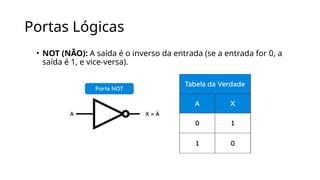

• NOT (NÃO): A saída é o inverso da entrada (se a entrada for 0, a
saída é 1, e vice-versa).
Portas Lógicas

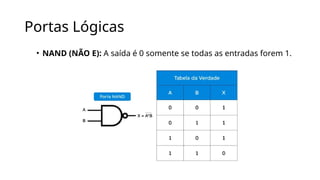

• NAND (NÃO E): A saída é 0 somente se todas as entradas forem 1.
Portas Lógicas
• NOR (NÃO OU): A saída é 0 se pelo menos uma das entradas for 1.
Portas Lógicas

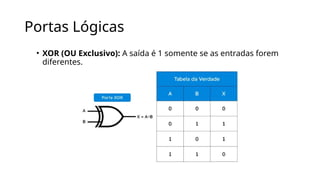

• XOR (OU Exclusivo): A saída é 1 somente se as entradas forem
diferentes.
Portas Lógicas

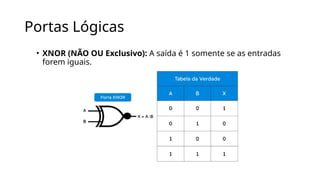

• XNOR (NÃO OU Exclusivo): A saída é 1 somente se as entradas
forem iguais.
Portas Lógicas

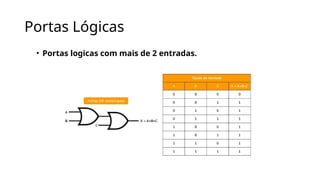

• Portas logicas com mais de 2 entradas.
Portas Lógicas
• Portas logicas com mais de 2 entradas.
Portas Lógicas

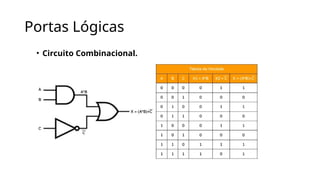

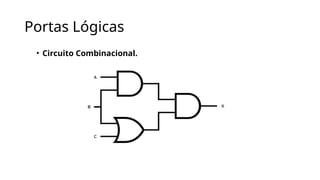

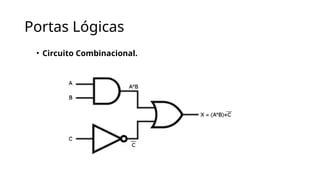

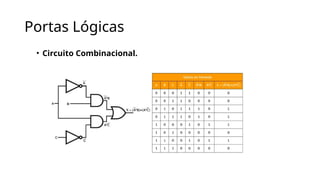

• Circuito Combinacional.
Portas Lógicas
• Circuito Combinacional.
Portas Lógicas
• Circuito Combinacional.
Portas Lógicas
• Circuito Combinacional.
Portas Lógicas
• Circuito Combinacional.

Portas Lógicas. pptx voltado para micros

  • 1.
  • 2.
    Portas Lógicas: Tabelada Verdade • A tabela da verdade é uma ferramenta essencial para entender o comportamento das portas lógicas. Ela é usada para descrever como uma porta lógica opera, listando todas as combinações possíveis de entradas e as respectivas saídas para uma porta lógica específica. As tabelas da verdade fornecem uma representação clara e sistemática do funcionamento das portas lógicas, facilitando o design e a análise de circuitos digitais.
  • 3.
    Portas Lógicas: Tabelada Verdade • Cada linha da tabela da verdade representa uma combinação única das entradas. Para uma porta lógica com n entradas, existem 2^n combinações possíveis de entradas. Por exemplo, para uma porta com duas entradas (A e B), há 4 combinações possíveis: (0,0), (0,1), (1,0), e (1,1). • A coluna de saída mostra o resultado da operação lógica para cada combinação de entradas. • A tabela é organizada em colunas, com cada coluna representando uma entrada ou a saída. A primeira parte da tabela lista todas as combinações possíveis das entradas em formato binário (0 ou 1). • A última coluna da tabela representa a saída da porta lógica para cada combinação de entradas.
  • 4.
    Portas Lógicas • Asportas lógicas são os blocos de construção fundamentais dos circuitos digitais. Elas tomam uma ou mais entradas binárias (0 ou 1) e produzem uma única saída binária. O comportamento de cada porta lógica é definido por sua tabela verdade, que mostra a saída para todas as combinações possíveis de entradas. • Sinais de Entrada e Saída: Portas lógicas operam com sinais digitais, que possuem dois estados possíveis: 0 (baixo, falso) e 1 (alto, verdadeiro). Cada porta lógica recebe um ou mais desses sinais como entrada e gera um único sinal de saída com base em sua função lógica específica. • Operação Interna: A operação de uma porta lógica é definida por uma regra lógica fixa. Essa regra determina como a saída é gerada a partir das entradas. • Tabela da Verdade: Cada porta lógica pode ser descrita por uma tabela da verdade, que lista todas as combinações possíveis de entradas e a correspondente saída.
  • 5.
    Portas Lógicas • Existemsete tipos básicos de portas lógicas: 1.AND (E): A saída é 1 somente se todas as entradas forem 1. 2.OR (OU): A saída é 1 se pelo menos uma das entradas for 1. 3.NOT (NÃO): A saída é o inverso da entrada (se a entrada for 0, a saída é 1, e vice-versa). 4.NAND (NÃO E): A saída é 0 somente se todas as entradas forem 1. 5.NOR (NÃO OU): A saída é 0 se pelo menos uma das entradas for 1. 6.XOR (OU Exclusivo): A saída é 1 somente se as entradas forem diferentes. 7.XNOR (NÃO OU Exclusivo): A saída é 1 somente se as entradas forem iguais.
  • 6.
    Portas Lógicas • AND(E): A saída é 1 somente se todas as entradas forem 1.
  • 7.
    Portas Lógicas • OR(OU): A saída é 1 se pelo menos uma das entradas for 1.
  • 8.
    Portas Lógicas • NOT(NÃO): A saída é o inverso da entrada (se a entrada for 0, a saída é 1, e vice-versa).
  • 9.
    Portas Lógicas • NAND(NÃO E): A saída é 0 somente se todas as entradas forem 1.
  • 10.
    Portas Lógicas • NOR(NÃO OU): A saída é 0 se pelo menos uma das entradas for 1.
  • 11.
    Portas Lógicas • XOR(OU Exclusivo): A saída é 1 somente se as entradas forem diferentes.
  • 12.
    Portas Lógicas • XNOR(NÃO OU Exclusivo): A saída é 1 somente se as entradas forem iguais.
  • 13.
    Portas Lógicas • Portaslogicas com mais de 2 entradas.
  • 14.
    Portas Lógicas • Portaslogicas com mais de 2 entradas.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.
