O documento descreve o projeto de uma ponte estaiada sobre o Rio Negro em Manaus. A ponte terá 3.595 metros de comprimento total com 73 vãos, incluindo dois vãos estaiados de 200 metros cada. Detalha as etapas de construção como fundações, mesoestrutura, montagem das vigas e tabuleiro.

1. SRMM
UGPSUL
Secretaria de Desenvolvimento Sustentável
da Região Metropolitana de Manaus
Unidade Gestora do Programa de Desenvolvimento
e Integração da Região Sul da Cidade de Manaus
PONTE ESTAIADA
SOBRE O RIO NEGRO
25/10/2010

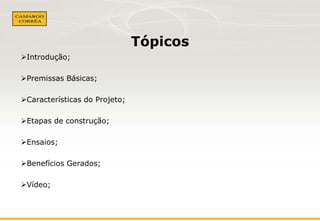

2. Tópicos
Introdução;
Premissas Básicas;
Características do Projeto;
Etapas de construção;
Ensaios;
Benefícios Gerados;
Vídeo;

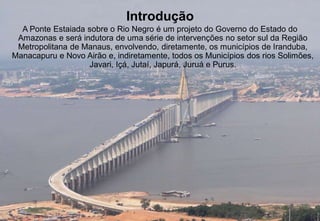

3. Introdução
A Ponte Estaiada sobre o Rio Negro é um projeto do Governo do Estado do
Amazonas e será indutora de uma série de intervenções no setor sul da Região
Metropolitana de Manaus, envolvendo, diretamente, os municípios de Iranduba,
Manacapuru e Novo Airão e, indiretamente, todos os Municípios dos rios Solimões,
Javari, Içá, Jutaí, Japurá, Juruá e Purus.

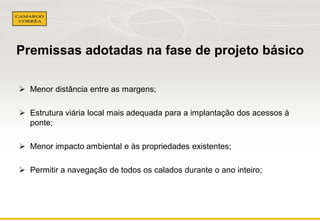

4. Premissas adotadas na fase de projeto básico
 Menor distância entre as margens;
 Estrutura viária local mais adequada para a implantação dos acessos à
ponte;
 Menor impacto ambiental e às propriedades existentes;
 Permitir a navegação de todos os calados durante o ano inteiro;

5. AM-070
AV. BRASIL
PONTA OUVIDOR
PONTA PEPETA

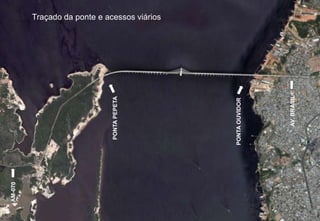

Traçado da ponte e acessos viários

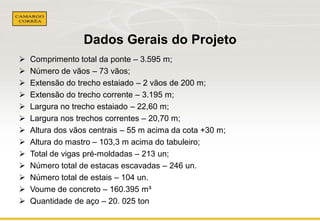

6. Dados Gerais do Projeto













Comprimento total da ponte – 3.595 m;
Número de vãos – 73 vãos;
Extensão do trecho estaiado – 2 vãos de 200 m;
Extensão do trecho corrente – 3.195 m;
Largura no trecho estaiado – 22,60 m;
Largura nos trechos correntes – 20,70 m;
Altura dos vãos centrais – 55 m acima da cota +30 m;
Altura do mastro – 103,3 m acima do tabuleiro;
Total de vigas pré-moldadas – 213 un;
Número total de estacas escavadas – 246 un.
Número total de estais – 104 un.
Voume de concreto – 160.395 m³
Quantidade de aço – 20. 025 ton

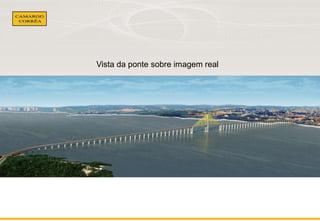

7. Vista da ponte sobre imagem real

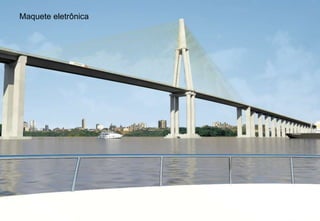

8. Maquete eletrônica

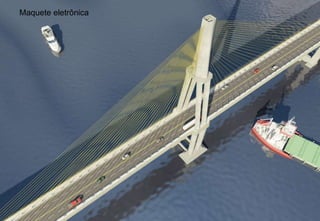

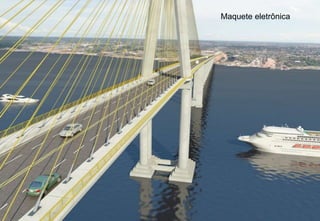

9. Maquete eletrônica

10. Maquete eletrônica

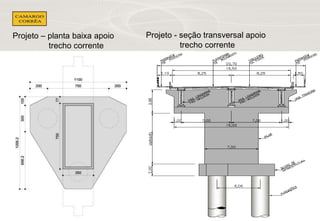

11. Projeto – planta baixa apoio
trecho corrente
Projeto - seção transversal apoio
trecho corrente

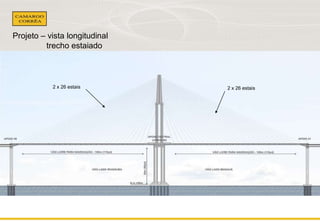

12. Projeto – vista longitudinal
trecho estaiado
2 x 26 estais
2 x 26 estais

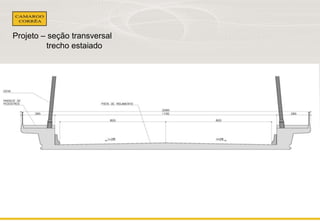

13. Projeto – seção transversal
trecho estaiado

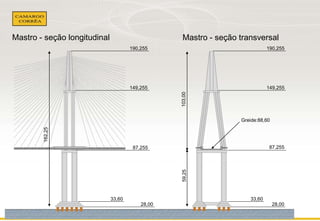

14. Mastro - seção longitudinal
Mastro - seção transversal
190,255
149,255
149,255
103,00
190,255
162,25
Greide:88,60
87,255
59,25
87,255
33,60
33,60
28,00
28,00

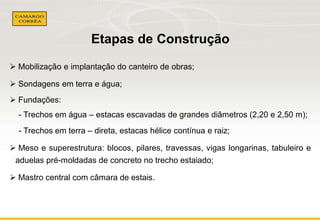

15. Etapas de Construção
 Mobilização e implantação do canteiro de obras;
 Sondagens em terra e água;
 Fundações:
- Trechos em água – estacas escavadas de grandes diâmetros (2,20 e 2,50 m);
- Trechos em terra – direta, estacas hélice contínua e raiz;
 Meso e superestrutura: blocos, pilares, travessas, vigas longarinas, tabuleiro e
aduelas pré-moldadas de concreto no trecho estaiado;
 Mastro central com câmara de estais.

16. Mobilização e Canteiro de obras

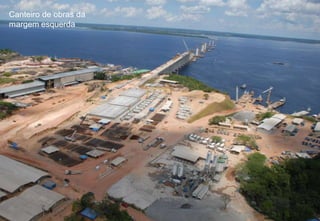

17. Canteiro de obras da
margem esquerda

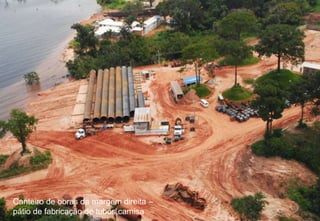

18. Canteiro de obras da margem direita –
pátio de fabricação de tubos camisa

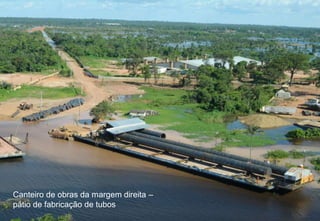

19. • Canteiro de obras da margem direita
Canteiro de obras da margem direita –
pátio de fabricação de tubos

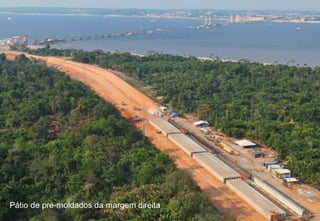

20. Pátio de pré-moldados da margem direita

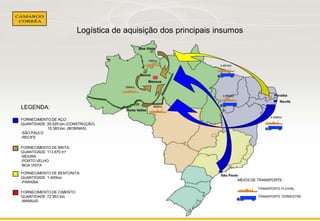

21. Logística de aquisição dos principais insumos
780Km
4.461Km
254Km
3.994Km
LEGENDA:
885Km
4.496Km
FORNECIMENTO DE AÇO:
QUANTIDADE: 20.025 ton.(CONSTRUÇÃO)
10.383 ton. (BOBINAS)
-SÃO PAULO
-RECIFE
FORNECIMENTO DE BRITA:
QUANTIDADE: 113.670 m³
-MOURA
-PORTO VELHO
-BOA VISTA
FORNECIMENTO DE BENTONITA:
QUANTIDADE: 1.400ton.
-PARAÍBA
MEIOS DE TRANSPORTE:
TRANSPORTE FLUVIAL
FORNECIMENTO DE CIMENTO:
QUANTIDADE: 72.953 ton.
-MANAUS
TRANSPORTE TERRESTRE
‘

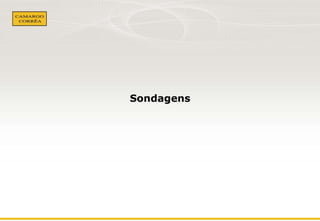

22. Sondagens

23. Sondagem em terra

24. Sondagem em água

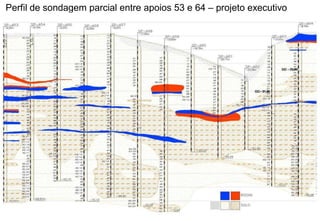

25. Perfil de sondagem parcial entre apoios 53 e 64 – projeto executivo
Perfil de sondagem parcial real entre apoios 53 e 64

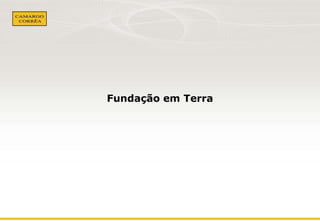

26. Fundação em Terra

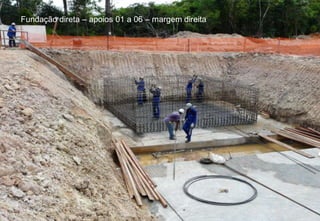

27. Fundação direta – apoios 01 a 06 – margem direita

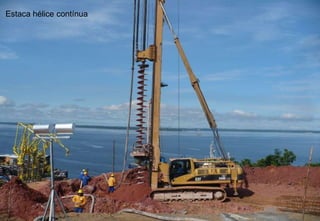

28. Estaca hélice contínua

29. Estaca raiz

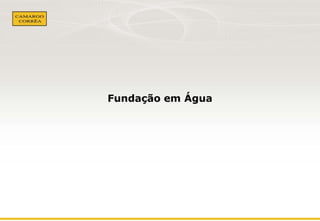

30. Fundação em Água

31. Características da Fundação

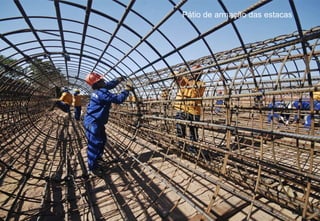

32. Pátio de armação das estacas

33. Fabricação da camisa metálica

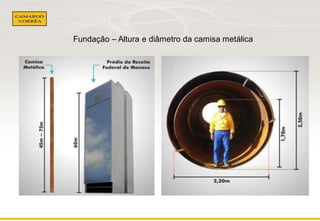

34. Fundação – Altura e diâmetro da camisa metálica

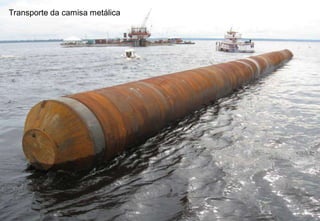

35. Transporte da camisa metálica

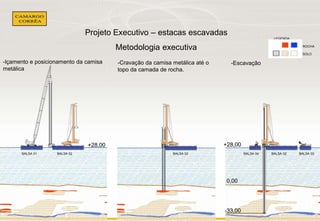

36. Projeto Executivo – estacas escavadas
LEGENDA:
Metodologia executiva
ROCHA
SOLO
-Içamento e posicionamento da camisa
metálica
-Cravação da camisa metálica até o
topo da camada de rocha.
+28,00
+28,00
BALSA 01
BALSA 02
-Escavação
BALSA 02
BALSA 04
0,00
-33,00
BALSA 02
BALSA 03

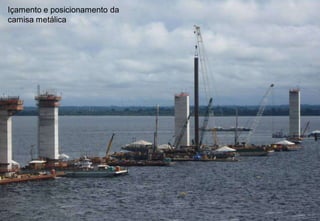

37. Içamento e posicionamento da
camisa metálica

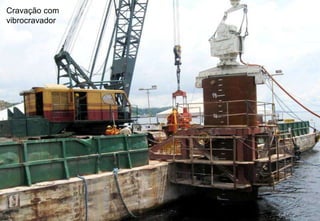

38. Cravação com
vibrocravador

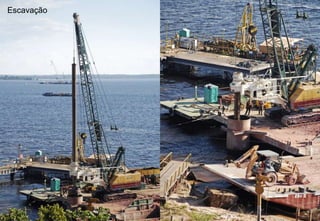

39. Escavação

40. Trado para atravessar as camadas
de rocha
Caçamba para escavação
em solo

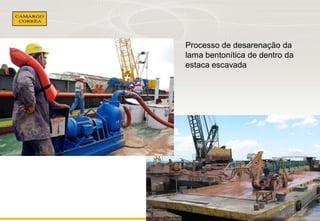

41. Processo de desarenação da
lama bentonítica de dentro da
estaca escavada

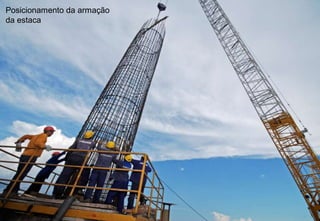

42. Posicionamento da armação
da estaca

43. Armação posicionada dentro
do tubo-camisa

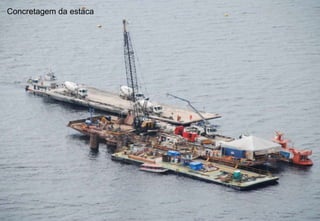

44. Concretagem da estaca

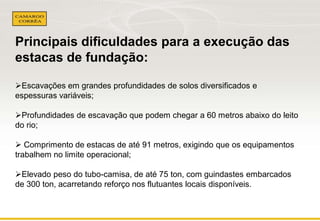

45. Principais dificuldades para a execução das
estacas de fundação:
Escavações em grandes profundidades de solos diversificados e
espessuras variáveis;
Profundidades de escavação que podem chegar a 60 metros abaixo do leito
do rio;
 Comprimento de estacas de até 91 metros, exigindo que os equipamentos
trabalhem no limite operacional;
Elevado peso do tubo-camisa, de até 75 ton, com guindastes embarcados
de 300 ton, acarretando reforço nos flutuantes locais disponíveis.

46. Trecho corrente

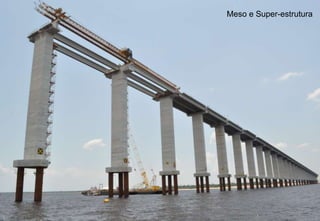

47. Meso e Super-estrutura

48. Bloco de fundação
cimbramento convencional

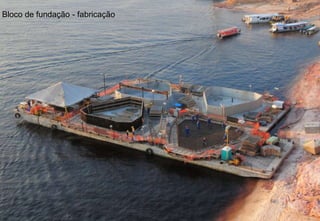

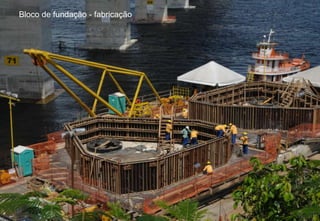

49. Bloco de fundação - fabricação

50. Bloco de fundação - fabricação

51. Bloco de fundação - fabricação

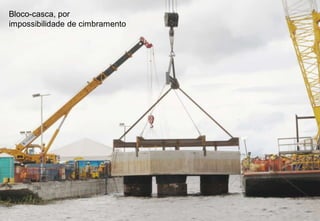

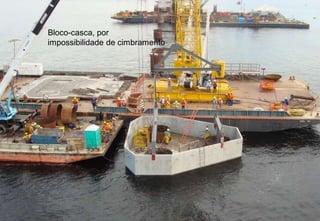

52. Bloco-casca, por
impossibilidade de cimbramento

53. Bloco-casca, por
impossibilidade de cimbramento

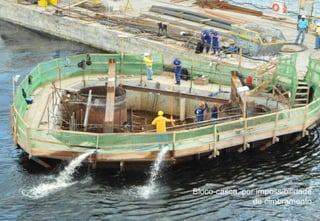

54. Bloco-casca, por impossibilidade
de cimbramento

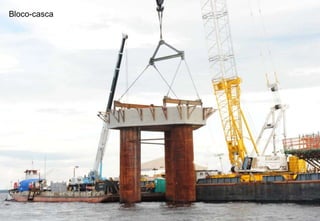

55. Bloco-casca

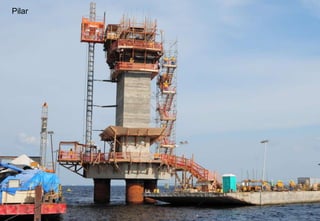

56. Pilar

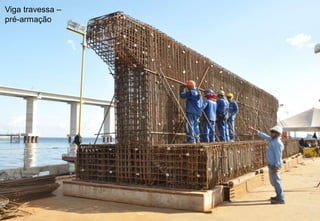

57. Viga travessa –
Viga travessa
pré-armação

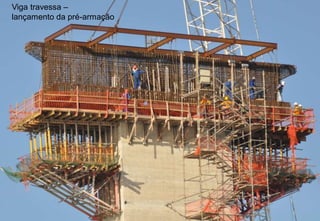

58. Viga travessa –
lançamento da pré-armação

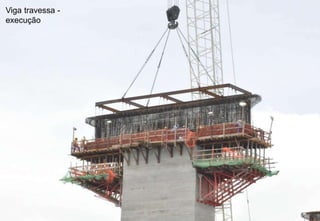

59. Viga travessa execução

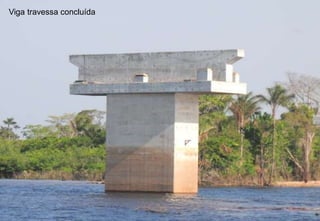

60. Viga travessa concluída

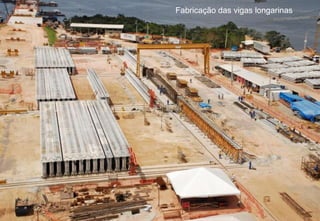

61. Fabricação das vigas longarinas

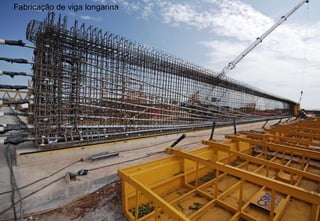

62. Fabricação de viga longarina

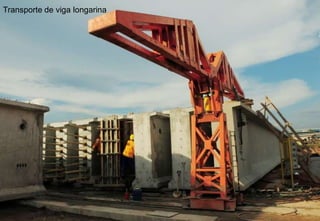

63. Transporte de viga longarina
Lançamento de vigas

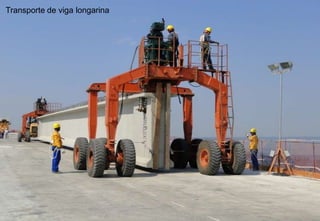

64. Transporte de viga longarina
Lançamento de vigas

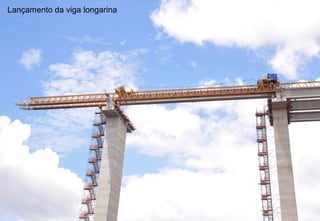

65. Lançamento da viga longarina
Lançamento de vigas

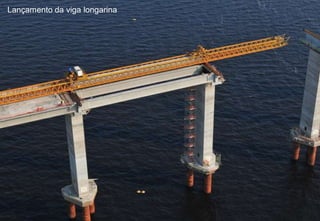

66. Lançamento da viga longarina
Lançamento de vigas

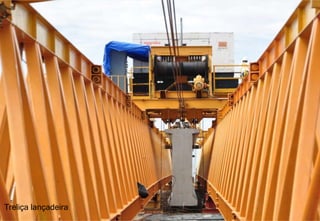

67. Lançamento de vigas
Treliça lançadeira

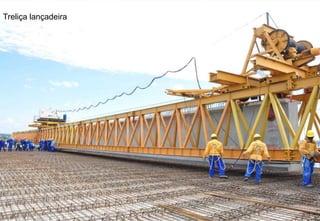

68. Treliça lançadeira
Lançamento de vigas

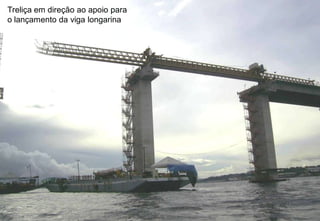

69. Treliça em direção ao apoio para
o lançamento da viga longarina
Lançamento de vigas

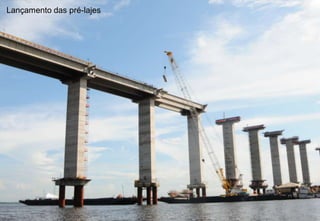

70. Lançamento das pré-lajes
• Lançamento de pré lajes

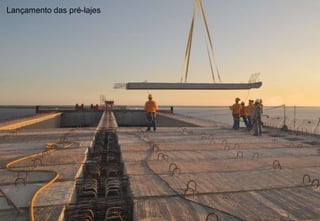

71. Lançamento das pré-lajes
• Lançamento de pré lajes

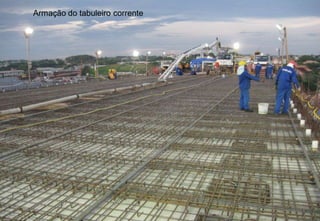

72. Armação do tabuleiro corrente

73. Concretagem do tabuleiro corrente

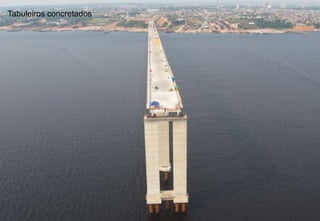

74. Tabuleiros concretados

75. Trecho Estaiado

76. Bloco de fundação do apoio central

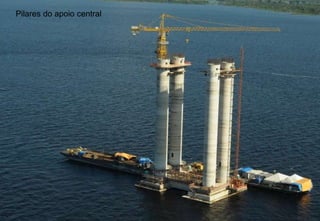

77. Pilares do apoio central

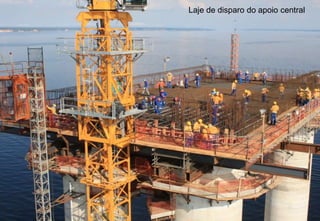

78. Laje de disparo do apoio central

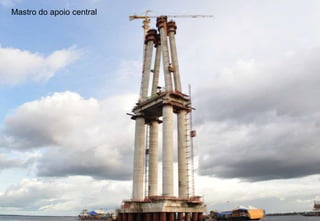

79. Mastro do apoio central

80. Mastro do apoio central

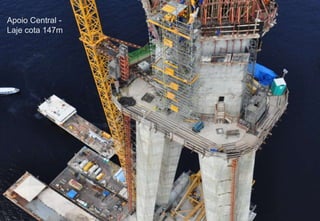

81. Apoio Central Laje cota 147m

82. Apoio Central –
Câmara de Estais

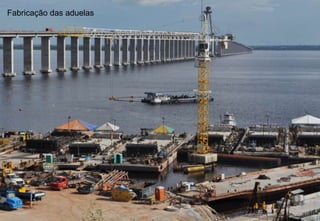

83. Fabricação das aduelas

84. Fabricação das aduelas

85. Fabricação das aduelas

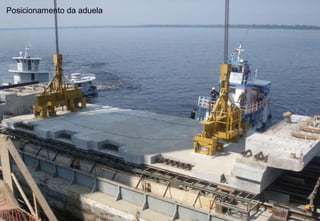

86. Posicionamento da aduela

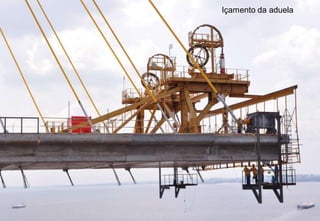

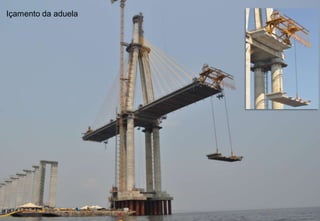

87. Içamento da aduela

88. Içamento da aduela

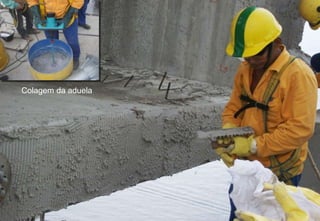

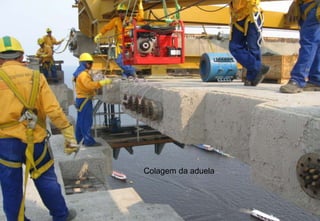

89. Colagem da aduela

90. Colagem da aduela

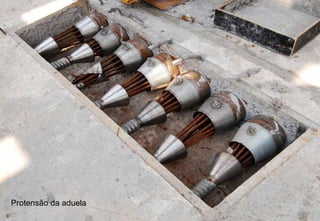

91. Protensão da aduela

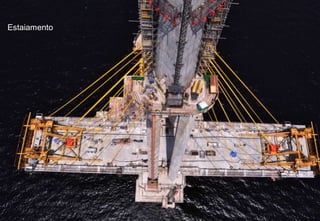

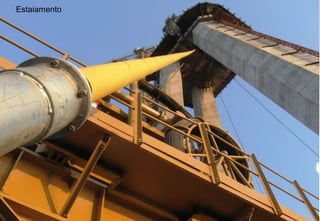

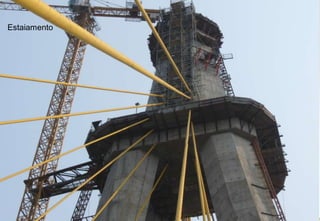

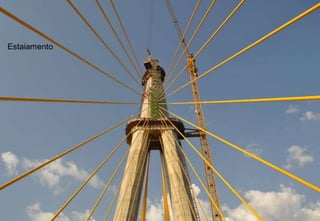

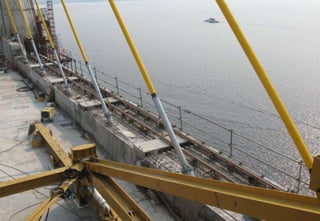

93. Estaiamento

94. Estaiamento

95. Estaiamento

96. Estaiamento

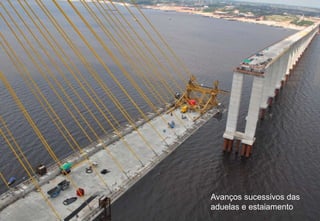

97. Avanços sucessivos das
aduelas e estaiamento

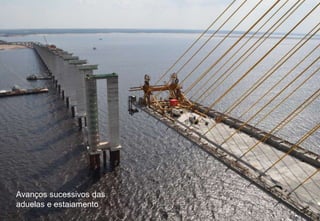

98. Avanços sucessivos das
aduelas e estaiamento

99. Avanço da superestrutura do
trecho estaiado – aduelas e
mastro

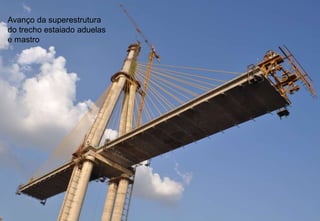

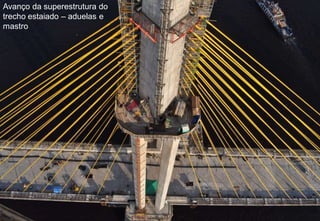

100. Avanço da superestrutura
do trecho estaiado aduelas
e mastro

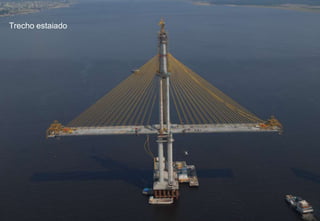

101. Trecho estaiado

102. Ensaios

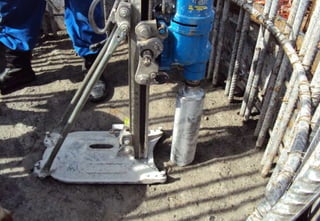

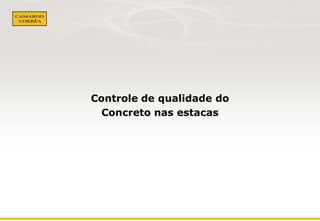

103. Controle de qualidade do
Concreto nas estacas

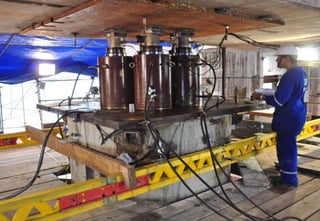

105. Prova de carga estática
nas estacas

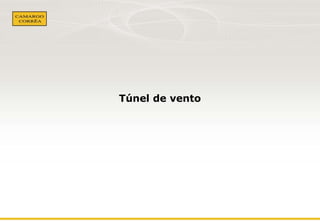

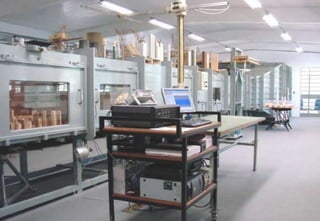

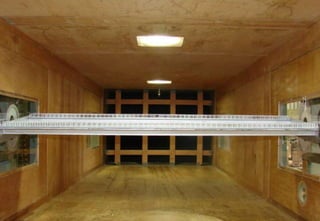

108. Túnel de vento

111. Ensaios dinâmicos no tabuleiro
do trecho corrente

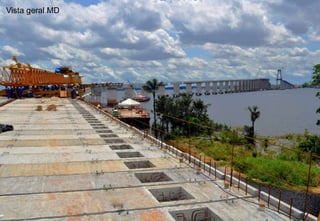

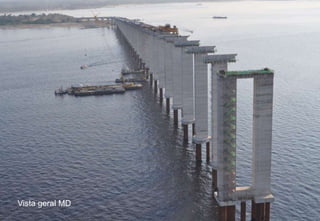

113. Vista geral MD

114. Vista geral MD

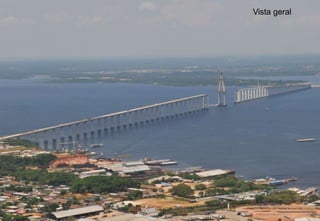

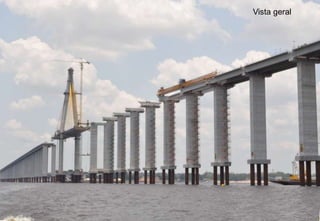

115. Vista geral

116. Vista geral

117. Vista geral

118. Documentário
Ponte sobre o Rio Negro
