palestra cem.ppt
- 1.
- 2. SAÚDEDOTRABALHADOR Riode Janeiro Robson SpinelliGomes Rio de Janeiro

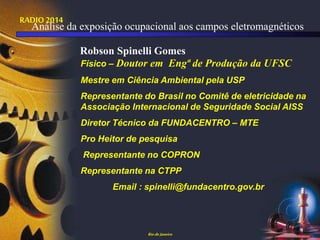

- 3. RADIO 2014 Físico –Doutor em Engª de Produção da UFSC Mestre em Ciência Ambiental pela USP Representante do Brasil no Comitê de eletricidade na Associação Internacional de Seguridade Social AISS Diretor Técnico da FUNDACENTRO – MTE Pro Heitor de pesquisa Representante no COPRON Representante na CTPP Email : spinelli@fundacentro.gov.br Riode Janeiro Robson Spinelli Gomes Análise da exposição ocupacional aos campos eletromagnéticos

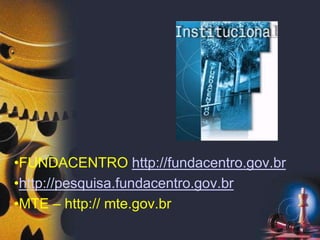

- 4. •FUNDACENTRO MINISTÉRIO DO TRABALHOE EMPREGO
- 5.
- 6. Centro Colaborador daOPAS / OMS em Saúde do Trabalhador
- 7. PRINCIPAIS REFERÊNCIAS BIBLIOGRÁFICAS • OrganizaçãoInternacional do Trabalho – OIT • Enciclopédia da OIT Capítulo 40 – Eletricidade • Capítulo 49 Radiações não ionizantes

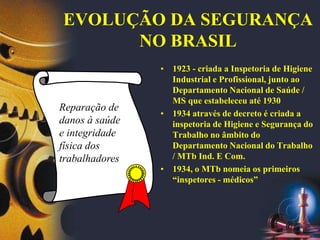

- 8. EVOLUÇÃO DA SEGURANÇA NOBRASIL • 1923 - criada a Inspetoria de Higiene Industrial e Profissional, junto ao Departamento Nacional de Saúde / MS que estabeleceu até 1930 • 1934 através de decreto é criada a inspetoria de Higiene e Segurança do Trabalho no âmbito do Departamento Nacional do Trabalho / MTb Ind. E Com. • 1934, o MTb nomeia os primeiros “inspetores - médicos” Reparação de danos à saúde e integridade física dos trabalhadores

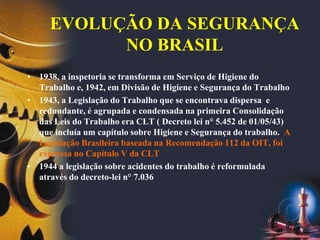

- 9. EVOLUÇÃO DA SEGURANÇA NOBRASIL • 1938, a inspetoria se transforma em Serviço de Higiene do Trabalho e, 1942, em Divisão de Higiene e Segurança do Trabalho • 1943, a Legislação do Trabalho que se encontrava dispersa e redundante, é agrupada e condensada na primeira Consolidação das Leis do Trabalho era CLT ( Decreto lei n° 5.452 de 01/05/43) que incluía um capítulo sobre Higiene e Segurança do trabalho. A Legislação Brasileira baseada na Recomendação 112 da OIT, foi expressa no Capítulo V da CLT • 1944 a legislação sobre acidentes do trabalho é reformulada através do decreto-lei n° 7.036

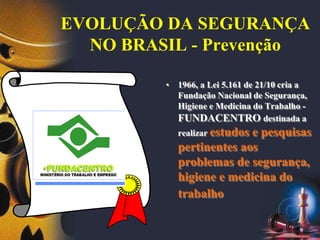

- 10. EVOLUÇÃO DA SEGURANÇA NOBRASIL - Prevenção • 1966, a Lei 5.161 de 21/10 cria a Fundação Nacional de Segurança, Higiene e Medicina do Trabalho - FUNDACENTRO destinada a realizar estudos e pesquisas pertinentes aos problemas de segurança, higiene e medicina do trabalho •FUNDACENTRO • •FUNDACENTRO FUNDACENTRO MINISTÉRIO DO TRABALHO E EMPREGO

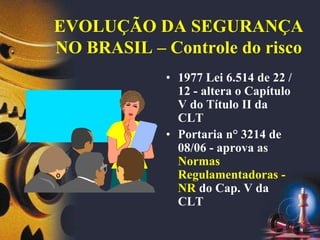

- 11. EVOLUÇÃO DA SEGURANÇA NOBRASIL – Controle do risco • 1977 Lei 6.514 de 22 / 12 - altera o Capítulo V do Título II da CLT • Portaria n° 3214 de 08/06 - aprova as Normas Regulamentadoras - NR do Cap. V da CLT

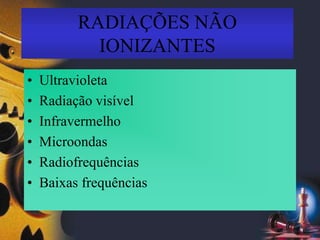

- 12. RADIAÇÕES NÃO IONIZANTES • Ultravioleta •Radiação visível • Infravermelho • Microondas • Radiofrequências • Baixas frequências

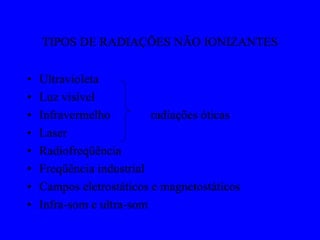

- 13. TIPOS DE RADIAÇÕESNÃO IONIZANTES • Ultravioleta • Luz visível • Infravermelho radiações óticas • Laser • Radiofreqüência • Freqüência industrial • Campos eletrostáticos e magnetostáticos • Infra-som e ultra-som

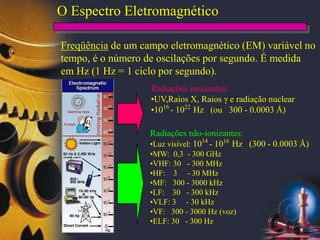

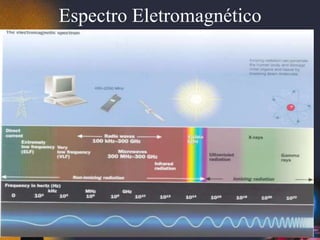

- 15. O Espectro Eletromagnético Freqüênciade um campo eletromagnético (EM) variável no tempo, é o número de oscilações por segundo. É medida em Hz (1 Hz = 1 ciclo por segundo). Radiações ionizantes: •UV,Raios X, Raios γ e radiação nuclear •1016 - 1022 Hz (ou 300 - 0.0003 Å) Radiações não-ionizantes: •Luz visível: 1014 - 1016 Hz (300 - 0.0003 Å) •MW: 0,3 - 300 GHz •VHF: 30 - 300 MHz •HF: 3 - 30 MHz •MF: 300 - 3000 kHz •LF: 30 - 300 kHz •VLF: 3 - 30 kHz •VF: 300 - 3000 Hz (voz) •ELF: 30 - 300 Hz
- 16.

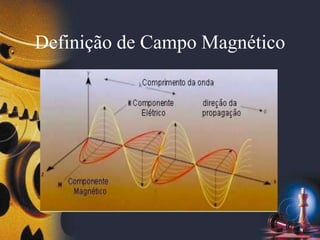

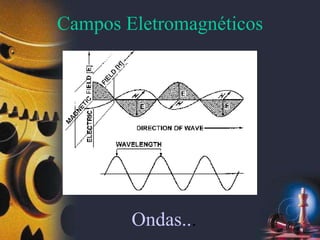

- 17. Definição de CampoMagnético
- 18.

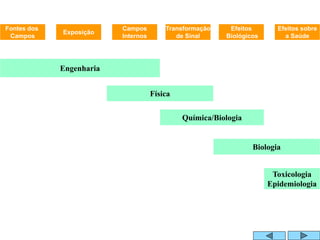

- 19. Fontes dos Campos Campos Internos Transformação de Sinal Efeitos Biológicos Efeitossobre a Saúde Exposição Engenharia Química/Biologia Biologia Toxicologia Epidemiologia Física Higiene ocupacional - exposição a campos eletromagnéticos - eventos e disciplinas envolvidas

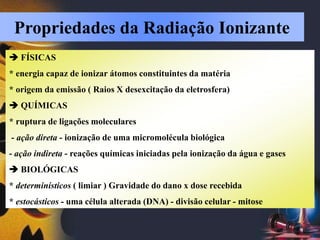

- 20. FÍSICAS * energiacapaz de ionizar átomos constituintes da matéria * origem da emissão ( Raios X desexcitação da eletrosfera) QUÍMICAS * ruptura de ligações moleculares - ação direta - ionização de uma micromolécula biológica - ação indireta - reações químicas iniciadas pela ionização da água e gases BIOLÓGICAS * determinísticos ( limiar ) Gravidade do dano x dose recebida * estocásticos - uma célula alterada (DNA) - divisão celular - mitose Propriedades da Radiação Ionizante

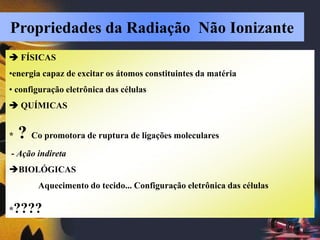

- 21. FÍSICAS •energia capazde excitar os átomos constituintes da matéria • configuração eletrônica das células QUÍMICAS * ? Co promotora de ruptura de ligações moleculares - Ação indireta BIOLÓGICAS Aquecimento do tecido... Configuração eletrônica das células *???? Propriedades da Radiação Não Ionizante

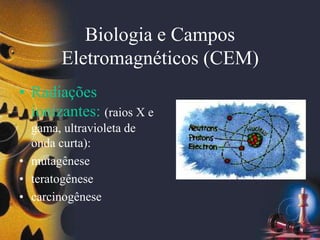

- 22. Biologia e Campos Eletromagnéticos(CEM) • Radiações ionizantes: (raios X e gama, ultravioleta de onda curta): • mutagênese • teratogênese • carcinogênese
- 23. No Brasil háregulamentação bem definida para controle da exposição às radiações ionizantes – CNEN-NN 3.01 de 2004 - diretrizes básicas de proteção radiológica – Portaria MS 453 de 01/06/98 - diretrizes de proteção radiológica em radiodiagnóstico médico e odontológico

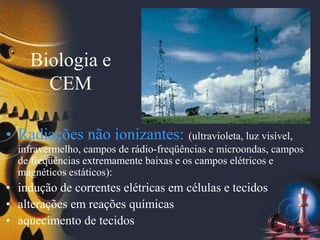

- 24. Biologia e CEM • Radiaçõesnão ionizantes: (ultravioleta, luz visível, infravermelho, campos de rádio-freqüências e microondas, campos de freqüências extremamente baixas e os campos elétricos e magnéticos estáticos): • indução de correntes elétricas em células e tecidos • alterações em reações químicas • aquecimento de tecidos
- 26.

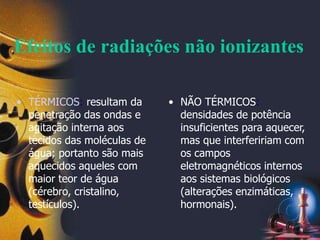

- 27. Efeitos de radiaçõesnão ionizantes • TÉRMICOS: resultam da penetração das ondas e agitação interna aos tecidos das moléculas de água; portanto são mais aquecidos aqueles com maior teor de água (cérebro, cristalino, testículos). • NÃO TÉRMICOS: densidades de potência insuficientes para aquecer, mas que interfeririam com os campos eletromagnéticos internos aos sistemas biológicos (alterações enzimáticas, hormonais).

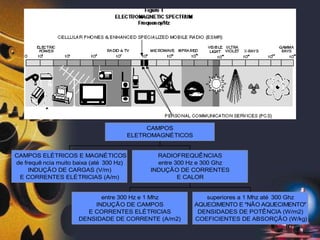

- 28. CAMPOS ELÉTRICOS EMAGNÉTICOS de frequê ncia muito baixa (até 300 Hz) INDUÇÃO DE CARGAS (V/m) E CORRENTES ELÉTRICIAS (A/m) entre 300 Hz e 1 Mhz INDUÇÃO DE CAMPOS E CORRENTES ELÉTRICIAS DENSIDADE DE CORRENTE (A/m2) superiores a 1 Mhz até 300 Ghz AQUECIMENTO E "NÃO AQUECIMENTO" DENSIDADES DE POTÊNCIA (W/m2) COEFICIENTES DE ABSORÇÃO (W/kg) RADIOFREQUÊNCIAS entre 300 Hz e 300 Ghz INDUÇÃO DE CORRENTES E CALOR CAMPOS ELETROMAGNÉTICOS

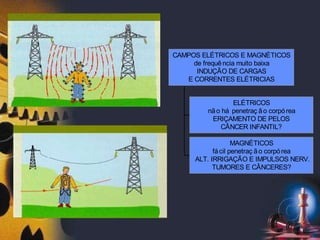

- 29. ELÉTRICOS não há penetração corpórea ERIÇAMENTO DE PELOS CÂNCER INFANTIL? MAGNÉTICOS fácil penetraç ão corpórea ALT. IRRIGAÇÃO E IMPULSOS NERV. TUMORES E CÂNCERES? CAMPOS ELÉTRICOS E MAGNÉTICOS de frequência muito baixa INDUÇÃO DE CARGAS E CORRENTES ELÉTRICIAS

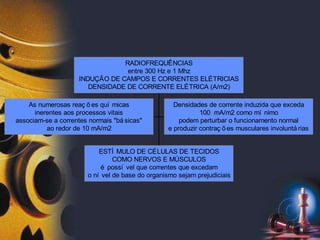

- 30. As numerosas reaçõ es quí micas inerentes aos processos vitais associam-se a correntes normais "bá sicas" ao redor de 10 mA/m2 Densidades de corrente induzida que exceda 100 mA/m2 como mí nimo podem perturbar o funcionamento normal e produzir contraç õ es musculares involuntá rias ESTÍ MULO DE CÉLULAS DE TECIDOS COMO NERVOS E MÚSCULOS é possí vel que correntes que excedam o ní vel de base do organismo sejam prejudiciais RADIOFREQUÊNCIAS entre 300 Hz e 1 Mhz INDUÇÃO DE CAMPOS E CORRENTES ELÉTRICIAS DENSIDADE DE CORRENTE ELÉTRICA (A/m2)

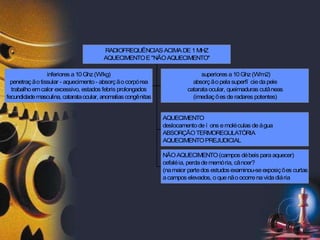

- 31. inferiores a10Ghz(W/kg) penetraçãotissular -aquecimento- absorçãocorpórea trabalhoemcalor excessivo, estados febris prolongados fecundidademasculina, catarataocular, anomaliascongênitas superiores a10Ghz(W/m2) absorçãopelasuperfí ciedapele catarataocular, queimaduras cutâneas (imediações deradares potentes) AQUECIMENTO deslocamentodeí ons emoléculas deágua ABSORÇÃOTERMOREGULATÓRIA AQUECIMENTOPREJUDICIAL NÃOAQUECIMENTO(campos débeis paraaquecer) cefaléia, perdadememória, câncer? (namaior partedos estudosexaminou-seexposições curtas acampos elevados, oquenãoocorrenavidadiária RADIOFREQUÊNCIASACIMADE1MHZ AQUECIMENTOE"NÃOAQUECIMENTO"

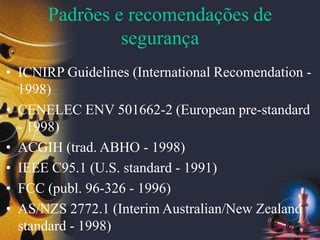

- 32. Padrões e recomendaçõesde segurança • ICNIRP Guidelines (International Recomendation - 1998) • CENELEC ENV 501662-2 (European pre-standard - 1998) • ACGIH (trad. ABHO - 1998) • IEEE C95.1 (U.S. standard - 1991) • FCC (publ. 96-326 - 1996) • AS/NZS 2772.1 (Interim Australian/New Zealand standard - 1998)

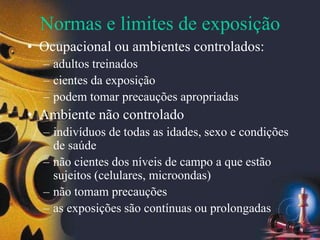

- 33. Normas e limitesde exposição • Ocupacional ou ambientes controlados: – adultos treinados – cientes da exposição – podem tomar precauções apropriadas • Ambiente não controlado – indivíduos de todas as idades, sexo e condições de saúde – não cientes dos níveis de campo a que estão sujeitos (celulares, microondas) – não tomam precauções – as exposições são contínuas ou prolongadas

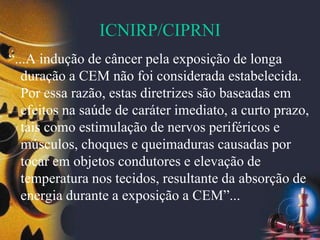

- 34. ICNIRP/CIPRNI “...A indução decâncer pela exposição de longa duração a CEM não foi considerada estabelecida. Por essa razão, estas diretrizes são baseadas em efeitos na saúde de caráter imediato, a curto prazo, tais como estimulação de nervos periféricos e músculos, choques e queimaduras causadas por tocar em objetos condutores e elevação de temperatura nos tecidos, resultante da absorção de energia durante a exposição a CEM”...
- 35.

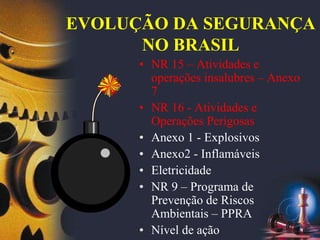

- 36. EVOLUÇÃO DA SEGURANÇA NOBRASIL • NR 15 – Atividades e operações insalubres – Anexo 7 • NR 16 - Atividades e Operações Perigosas • Anexo 1 - Explosivos • Anexo2 - Inflamáveis • Eletricidade • NR 9 – Programa de Prevenção de Riscos Ambientais – PPRA • Nível de ação
- 37. BRASIL - LEGISLAÇÃO LEIN.º 6.514, DE 22 DE DEZEMRO DE 1977 PORTARIA N.º 3214, DE 8 DE JUNHO DE 1978 NR - 15 - ANEXO N.º 7 RADIAÇÕES NÃO IONIZANTES 1 - Para os efeitos desta norma, são radiações não ionizantes as microondas, ultravioletas e laser. 2 - As operações ou atividades que exponham os trabalhadores às radiações não ionizantes, sem proteção adequada, serão consideradas insalubres, em decorrência de laudo de inspeção realizada no local de trabalho. 3 - As atividades ou operações que exponham os trabalhadores às radiações da luz negra (ultravioleta na faixa - 400 - 320 nanômetros), não serão consideradas insalubres.

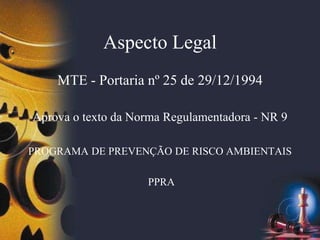

- 38. Aspecto Legal MTE -Portaria nº 25 de 29/12/1994 Aprova o texto da Norma Regulamentadora - NR 9 PROGRAMA DE PREVENÇÃO DE RISCO AMBIENTAIS PPRA

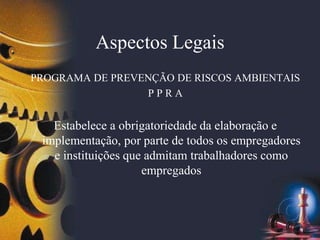

- 39. Aspectos Legais PROGRAMA DEPREVENÇÃO DE RISCOS AMBIENTAIS P P R A Estabelece a obrigatoriedade da elaboração e implementação, por parte de todos os empregadores e instituições que admitam trabalhadores como empregados

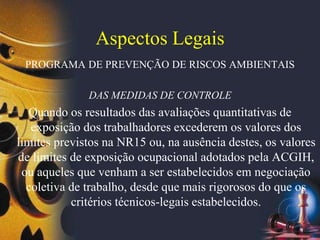

- 40. Aspectos Legais PROGRAMA DEPREVENÇÃO DE RISCOS AMBIENTAIS DAS MEDIDAS DE CONTROLE Quando os resultados das avaliações quantitativas de exposição dos trabalhadores excederem os valores dos limites previstos na NR15 ou, na ausência destes, os valores de limites de exposição ocupacional adotados pela ACGIH, ou aqueles que venham a ser estabelecidos em negociação coletiva de trabalho, desde que mais rigorosos do que os critérios técnicos-legais estabelecidos.

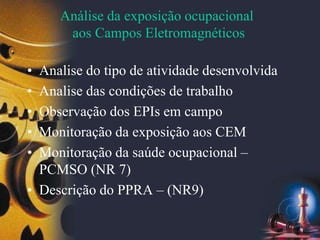

- 41. Análise da exposiçãoocupacional aos Campos Eletromagnéticos • Analise do tipo de atividade desenvolvida • Analise das condições de trabalho • Observação dos EPIs em campo • Monitoração da exposição aos CEM • Monitoração da saúde ocupacional – PCMSO (NR 7) • Descrição do PPRA – (NR9)

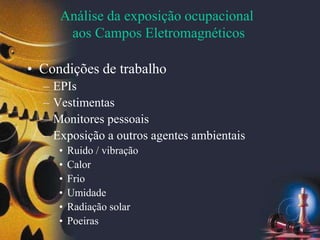

- 42. Análise da exposiçãoocupacional aos Campos Eletromagnéticos • Condições de trabalho – EPIs – Vestimentas – Monitores pessoais – Exposição a outros agentes ambientais • Ruido / vibração • Calor • Frio • Umidade • Radiação solar • Poeiras

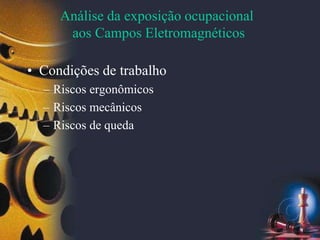

- 43. Análise da exposiçãoocupacional aos Campos Eletromagnéticos • Condições de trabalho – Riscos ergonômicos – Riscos mecânicos – Riscos de queda

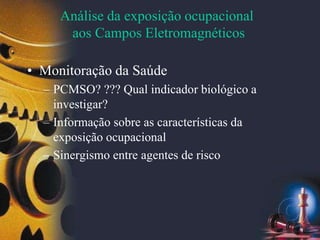

- 44. Análise da exposiçãoocupacional aos Campos Eletromagnéticos • Monitoração da Saúde – PCMSO? ??? Qual indicador biológico a investigar? – Informação sobre as características da exposição ocupacional – Sinergismo entre agentes de risco

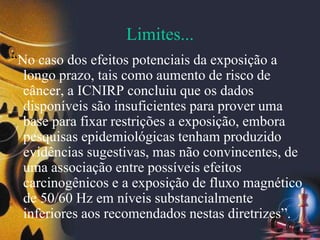

- 45. Limites... “No caso dosefeitos potenciais da exposição a longo prazo, tais como aumento de risco de câncer, a ICNIRP concluiu que os dados disponíveis são insuficientes para prover uma base para fixar restrições a exposição, embora pesquisas epidemiológicas tenham produzido evidências sugestivas, mas não convincentes, de uma associação entre possíveis efeitos carcinogênicos e a exposição de fluxo magnético de 50/60 Hz em níveis substancialmente inferiores aos recomendados nestas diretrizes”.

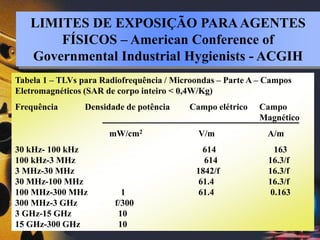

- 46. LIMITES DE EXPOSIÇÃOPARAAGENTES FÍSICOS – American Conference of Governmental Industrial Hygienists - ACGIH Tabela 1 – TLVs para Radiofrequência / Microondas – Parte A – Campos Eletromagnéticos (SAR de corpo inteiro < 0,4W/Kg) Frequência Densidade de potência Campo elétrico Campo Magnético mW/cm2 V/m A/m 30 kHz- 100 kHz 614 163 100 kHz-3 MHz 614 16.3/f 3 MHz-30 MHz 1842/f 16.3/f 30 MHz-100 MHz 61.4 16.3/f 100 MHz-300 MHz 1 61.4 0.163 300 MHz-3 GHz f/300 3 GHz-15 GHz 10 15 GHz-300 GHz 10
- 48. CÂNCER - Estudos epidemiológicossobre Leucemia Infantil e exposição residencial a linhas de transmissão parecem indicar um ligeiro aumento do risco de leucemia e tumores cerebrais em profissionais no setor elétrico. A maioria dos estudos sobre riscos profissionais apontam uma forma especial de leucemia, a leucemia mielóide aguda, entretanto outros encontram uma maior incidência de outra forma , a leucemia linfática crônica.

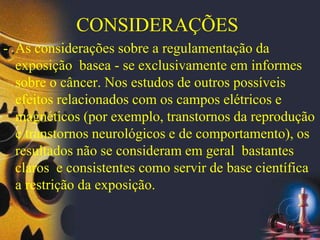

- 49. CONSIDERAÇÕES - As consideraçõessobre a regulamentação da exposição basea - se exclusivamente em informes sobre o câncer. Nos estudos de outros possíveis efeitos relacionados com os campos elétricos e magnéticos (por exemplo, transtornos da reprodução e transtornos neurológicos e de comportamento), os resultados não se consideram em geral bastantes claros e consistentes como servir de base científica a restrição da exposição.

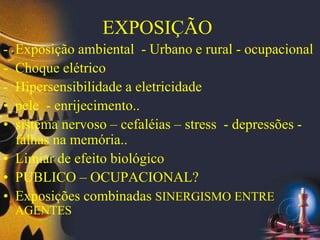

- 50. EXPOSIÇÃO - Exposição ambiental- Urbano e rural - ocupacional - Choque elétrico - Hipersensibilidade a eletricidade • pele - enrijecimento.. • sistema nervoso – cefaléias – stress - depressões - falhas na memória.. • Limiar de efeito biológico • PUBLICO – OCUPACIONAL? • Exposições combinadas SINERGISMO ENTRE AGENTES
- 52. 0BRIGADO • Robson SpinelliGomes – Fone: 011 30666133 E-mail: spinelli@fundacentro.gov.br spinelli.robson@gmail.com
