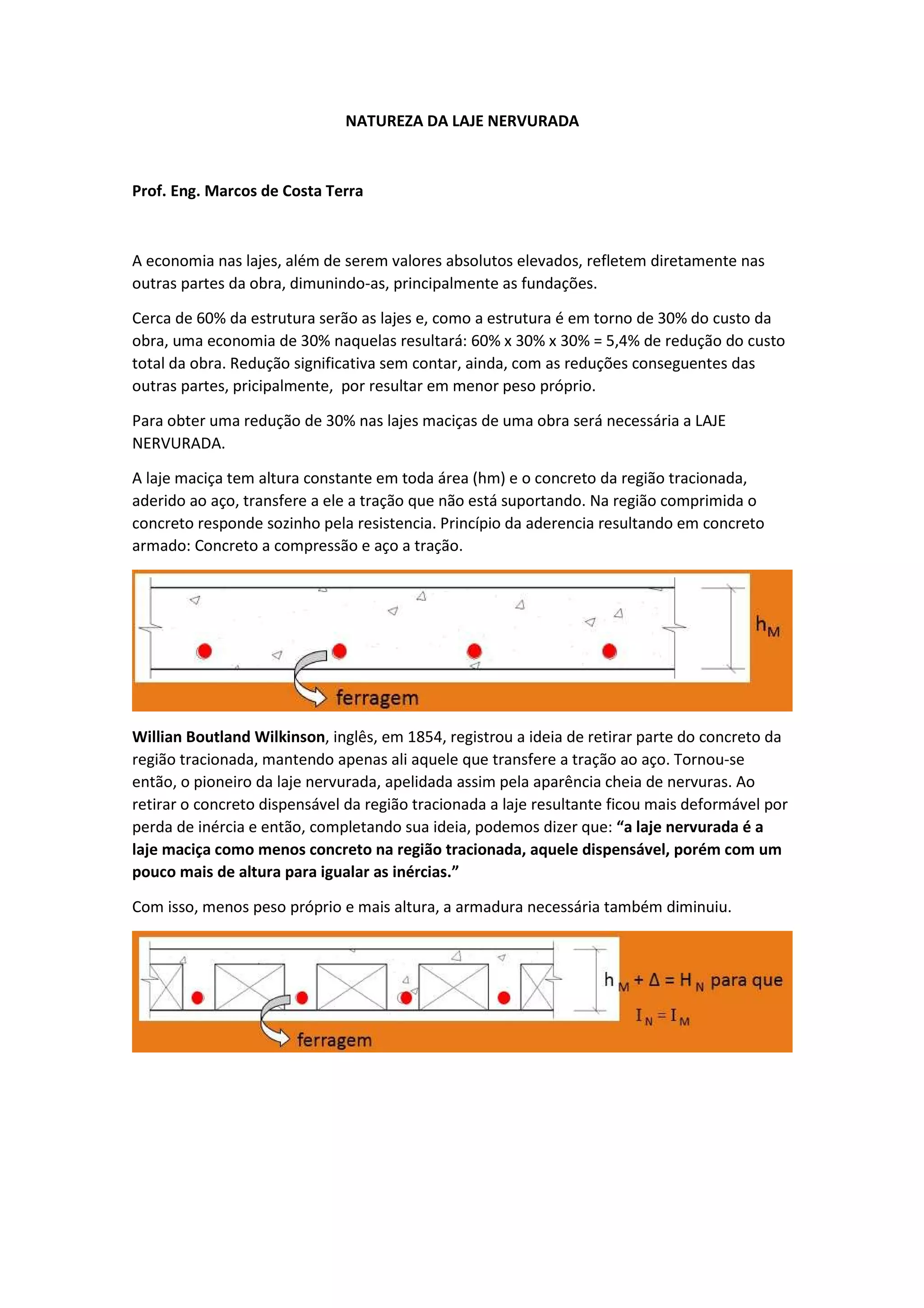

NATUREZA DA LAJE NERVURADA
Prof. Eng. Marcos de Costa Terra
A economia nas lajes, além de serem valores absolutos elevados, refletem diretamente nas
outras partes da obra, dimunindo-as, principalmente as fundações.
Cerca de 60% da estrutura serão as lajes e, como a estrutura é em torno de 30% do custo da
obra, uma economia de 30% naquelas resultará: 60% x 30% x 30% = 5,4% de redução do custo
total da obra. Redução significativa sem contar, ainda, com as reduções conseguentes das
outras partes, pricipalmente, por resultar em menor peso próprio.
Para obter uma redução de 30% nas lajes maciças de uma obra será necessária a LAJE
NERVURADA.
A laje maciça tem altura constante em toda área (hm) e o concreto da região tracionada,
aderido ao aço, transfere a ele a tração que não está suportando. Na região comprimida o
concreto responde sozinho pela resistencia. Princípio da aderencia resultando em concreto
armado: Concreto a compressão e aço a tração.
Willian Boutland Wilkinson, inglês, em 1854, registrou a ideia de retirar parte do concreto da
região tracionada, mantendo apenas ali aquele que transfere a tração ao aço. Tornou-se
então, o pioneiro da laje nervurada, apelidada assim pela aparência cheia de nervuras. Ao
retirar o concreto dispensável da região tracionada a laje resultante ficou mais deformável por
perda de inércia e então, completando sua ideia, podemos dizer que: “a laje nervurada é a
laje maciça como menos concreto na região tracionada, aquele dispensável, porém com um
pouco mais de altura para igualar as inércias.”
Com isso, menos peso próprio e mais altura, a armadura necessária também diminuiu.

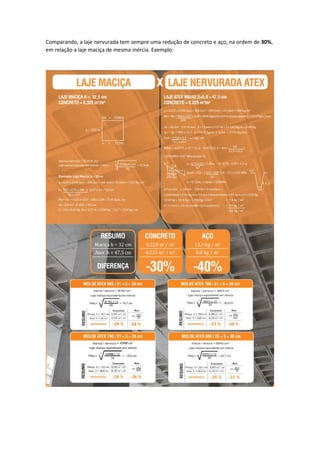

Comparando, a laje nervurada tem sempre uma redução de concreto e aço, na ordem de 30%,
em relação a laje maciça de mesma inércia. Exemplo:
