1. Como o Azure RemoteApp
Funciona
MEW302

2. Quem é o palestrante?
André França
Sr Premier Field Engineer
ANFRANCA@MICROSOFT.COM
MEW302 – Como o Azure
RemoteApp Funciona

3. Quem é o palestrante?
Flávio J Medeiros
MCS - Consultant
FLAVIO.JORGE@MICROSOFT.COM
MEW302 – Como o Azure
RemoteApp Funciona

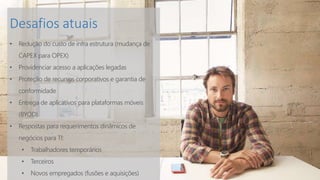

4. Desafios atuais
• Redução do custo de infra estrutura (mudança de
CAPEX para OPEX)
• Providenciar acesso a aplicações legadas
• Proteção de recursos corporativos e garantia de
conformidade
• Entrega de aplicativos para plataformas móveis
(BYOD)
• Respostas para requerimentos dinâmicos de
negócios para TI:
• Trabalhadores temporários
• Terceiros
• Novos empregados (fusões e aquisições)

5. “Permitir que os usuários sejam produtivos sobre os dispositivos que eles amam
e ao mesmo tempo, protegendo a empresa.” Brad Anderson
Azure RemoteApp é a sua
aplicação Windows em qualquer lugar e em qualquer
dispositivo
LOB
app

6. MEW302 – Como o Azure RemoteApp
Funciona
http://www.remoteapp.windowsazure.com

7. Agenda

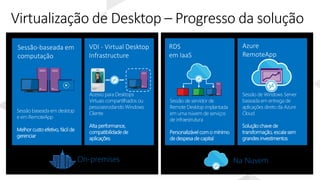

8. On-premises Na Nuvem
Sessão de servidor de
Remote Desktop implantada
em uma núvem de serviços
de infraestrutura
Personalizável com o mínimo
de despesa de capital
RDS
em IaaS
Sessão baseada em desktop
e em RemoteApp
Melhor custo efetivo, fácil de
gerenciar
Sessão-baseada em
computação
Acesso para Desktops
Virtuais compartilhados ou
pessoaisrodando Windows
Cliente
Alta performance,
compatibilidade de
aplicações
VDI - Virtual Desktop
Infrastructure
User
Sessão de Windows Server
baseada em entrega de
aplicações direto da Azure
Cloud
Solução chave de
transformação, escala sem
grandes investimentos
Azure
RemoteApp

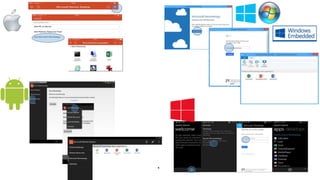

9. Dispositivos e clientes

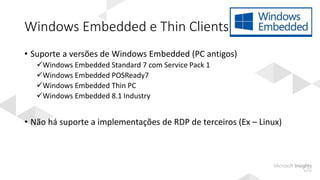

11. Windows Embedded e Thin Clients
• Suporte a versões de Windows Embedded (PC antigos)
Windows Embedded Standard 7 com Service Pack 1
Windows Embedded POSReady7
Windows Embedded Thin PC
Windows Embedded 8.1 Industry
• Não há suporte a implementações de RDP de terceiros (Ex – Linux)

12. Demo
RDS como IaaS

13. Fundamentos do gerenciamento
do Azure RemoteApp e Administração

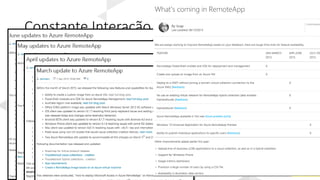

14. Constante Interação

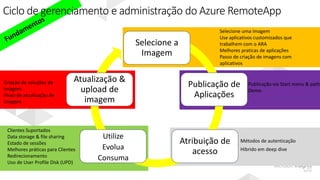

15. Ciclo de gerenciamento e administração do Azure RemoteApp
Selecione a
Imagem
Publicação de
Aplicações
Atribuição de
acesso
Atualização &
upload de
imagem
Utilize
Evolua
Consuma
Selecione uma imagem
Use aplicativos customizados que
trabalhem com o ARA
Melhores praticas de aplicações
Passo de criação de imagens com
aplicativos
Publicação via Start menu & path
Demo
Clientes Suportados
Data storage & file sharing
Estado de sessões
Melhores práticas para Clientes
Redirecionamento
Uso de User Profile Disk (UPD)
Criação de soluções de
Imagem
Fluxo de atualização de
Imagem

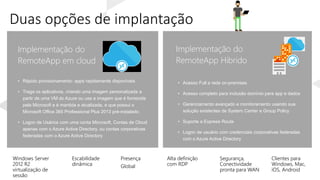

16. Implementação do
RemoteApp em cloud
• Rápido provisionamento: apps rapidamente disponíveis
• Traga os aplicativos, criando uma imagem personalizada a
partir de uma VM do Azure ou use a imagem que é fornecida
pela Microsoft e é mantida e atualizada, e que possui o
Microsoft Office 365 Professional Plus 2013 pré-instalado.
• Logon de Usários com uma conta Microsoft, Contas de Cloud
apenas com o Azure Active Directory, ou contas corporativas
federadas com o Azure Active Directory
Implementação do
RemoteApp Hibrido
• Acesso Full a rede on-premises
• Acesso completo para inclusão domínio para app e dados
• Gerenciamento avançado e monitoramento usando sua
solução existentes de System Center e Group Policy
• Suporte a Express Route
• Logon de usuário com credenciais corporativas federadas
com o Azure Active Directory
Duas opções de implantação
Windows Server
2012 R2
virtualização de
sessão
Escabilidade
dinâmica
Presença
Global
Alta definição
com RDP
Segurança,
Conectividade
pronta para WAN
Clientes para
Windows, Mac,
iOS, Android

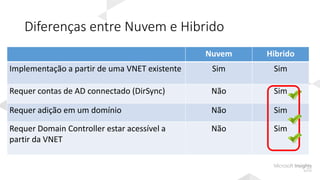

17. Diferenças entre Nuvem e Hibrido
Nuvem Hibrido
Implementação a partir de uma VNET existente Sim Sim
Requer contas de AD connectado (DirSync) Não Sim
Requer adição em um domínio Não Sim
Requer Domain Controller estar acessível a
partir da VNET
Não Sim

18. Conectividade

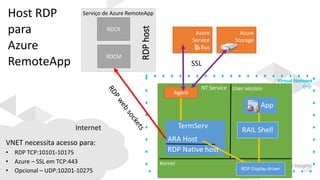

19. RDCX
RDCM
Virtual Network
Azure
Service
Bus
Agent
Serviço de Azure RemoteApp
Azure
Storage
Host RDP
para
Azure
RemoteApp SSL
VNET necessita acesso para:
• RDP TCP:10101-10175
• Azure – SSL em TCP:443
• Opcional – UDP:10201-10275
RDPhost

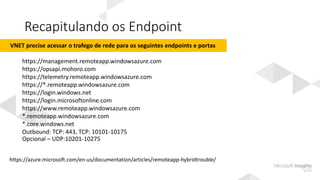

20. Recapitulando os Endpoint
https://azure.microsoft.com/en-us/documentation/articles/remoteapp-hybridtrouble/
VNET precise acessar o trafego de rede para os seguintes endpoints e portas
https://management.remoteapp.windowsazure.com
https://opsapi.mohoro.com
https://telemetry.remoteapp.windowsazure.com
https://*.remoteapp.windowsazure.com
https://login.windows.net
https://login.microsoftonline.com
https://www.remoteapp.windowsazure.com
*.remoteapp.windowsazure.com
*.core.windows.net
Outbound: TCP: 443, TCP: 10101-10175
Opcional – UDP:10201-10275

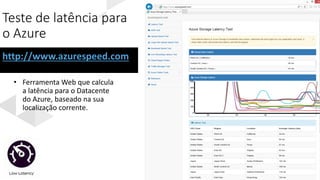

21. Teste de latência para
o Azure
http://www.azurespeed.com

22. Limites do Serviço
https://azure.microsoft.com/en-us/documentation/articles/azure-subscription-service-limits/

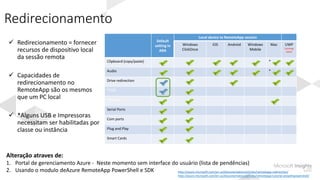

23. Redirecionamento
Default
setting in
ARA
Local device to RemoteApp session
Windows
ClickOnce
iOS Android Windows
Mobile
Mac UWP
(coming
soon)
Clipboard (copy/paste) *
Audio *
Drive redirection
*USB
*Printer
Serial Ports
Com ports
Plug and Play
Smart Cards
Alteração atraves de:
1. Portal de gerenciamento Azure - Neste momento sem interface do usuário (lista de pendências)
2. Usando o modulo deAzure RemoteApp PowerShell e SDK http://azure.microsoft.com/en-us/documentation/articles/remoteapp-redirection/
http://azure.microsoft.com/en-us/documentation/articles/remoteapp-tutorial-arawithpowershell/

24. Como é o provisionamento das
Collections

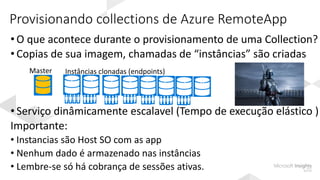

25. Provisionando collections de Azure RemoteApp
• O que acontece durante o provisionamento de uma Collection?
• Copias de sua imagem, chamadas de “instâncias” são criadas
• Serviço dinâmicamente escalavel (Tempo de execução elástico )
Importante:
• Instancias são Host SO com as app
• Nenhum dado é armazenado nas instâncias
• Lembre-se só há cobrança de sessões ativas.
1 2 3 4 5 6 7 8

26. Alocação de usuários
“Azure RemoteApp é um RDVH implementado para RDSH“

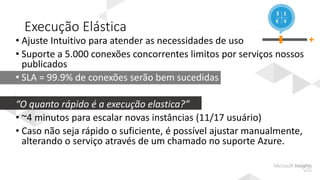

27. Execução Elástica
• Ajuste Intuitivo para atender as necessidades de uso
• Suporte a 5.000 conexões concorrentes limitos por serviços nossos
publicados
• SLA = 99.9% de conexões serão bem sucedidas
“O quanto rápido é a execução elastica?”
• ~4 minutos para escalar novas instâncias (11/17 usuário)
• Caso não seja rápido o suficiente, é possível ajustar manualmente,
alterando o serviço através de um chamado no suporte Azure.

28. Escolha entre Basic e Standard
Seja cauteloso com aplicações que
consumam memória e
processamento
“Qual plano, Basic ou Standard, é o melhor para meu ambiente?”
• *Ambos são do WS2012 R2 e não específicos para o Azure RemoteApp

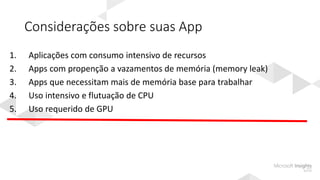

29. Considerações sobre suas App
1. Aplicações com consumo intensivo de recursos
2. Apps com propenção a vazamentos de memória (memory leak)
3. Apps que necessitam mais de memória base para trabalhar
4. Uso intensivo e flutuação de CPU
5. Uso requerido de GPU

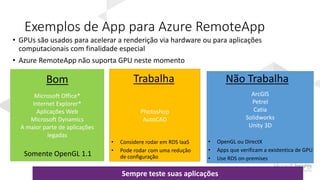

30. Exemplos de App para Azure RemoteApp
• GPUs são usados para acelerar a renderição via hardware ou para aplicações
computacionais com finalidade especial
• Azure RemoteApp não suporta GPU neste momento
Microsoft Office*
Internet Explorer*
Aplicações Web
Microsoft Dynamics
A maior parte de aplicações
legadas
ArcGIS
Petrel
Catia
Solidworks
Unity 3D
Bom Não Trabalha
Photoshop
AutoCAD
Trabalha
Sempre teste suas aplicações

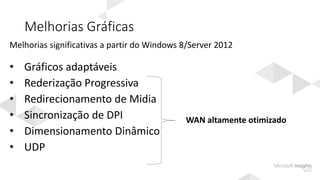

31. Melhorias Gráficas
Melhorias significativas a partir do Windows 8/Server 2012
• Gráficos adaptáveis
• Rederização Progressiva
• Redirecionamento de Midia
• Sincronização de DPI
• Dimensionamento Dinâmico
• UDP

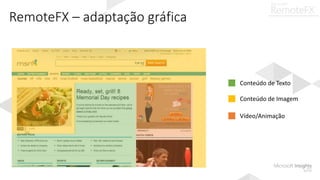

32. Conteúdo de Imagem
Conteúdo de Texto
RemoteFX – adaptação gráfica
Vídeo/Animação

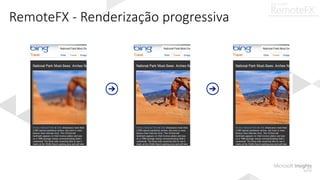

33. RemoteFX - Renderização progressiva

34. Criação de Collection

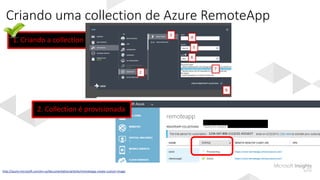

35. Criando uma collection de Azure RemoteApp
• SHOW PICTURE
•
http://azure.microsoft.com/en-us/documentation/articles/remoteapp-create-custom-image
2. Collection é provisionada
1. Criando a collection
1234-567-890-1112131-4151617

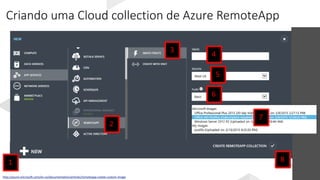

36. Criando uma Cloud collection de Azure RemoteApp
http://azure.microsoft.com/en-us/documentation/articles/remoteapp-create-custom-image
1
2
3
4
5
6
7
8

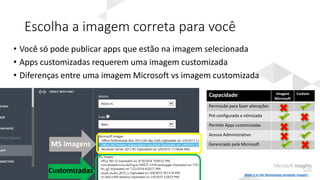

37. Escolha a imagem correta para você
• Você só pode publicar apps que estão na imagem selecionada
• Apps customizadas requerem uma imagem customizada
• Diferenças entre uma imagem Microsoft vs imagem customizada
What is in the RemoteApp template images?
Capacidade Imagem
Microsoft
Custom.
Permissão para fazer alterações
Pré-configurada e otimizada
Permite Apps customizadas
Acesso Administrativo
Gerenciado pela MicrosoftMS Imagens

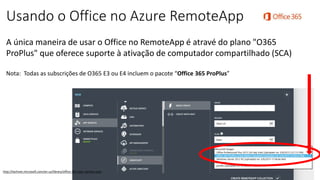

38. Usando o Office no Azure RemoteApp
A única maneira de usar o Office no RemoteApp é atravé do plano "O365
ProPlus" que oferece suporte à ativação de computador compartilhado (SCA)
Nota: Todas as subscrições de O365 E3 ou E4 incluem o pacote “Office 365 ProPlus”
http://technet.microsoft.com/en-us/library/office-365-plan-options.aspx

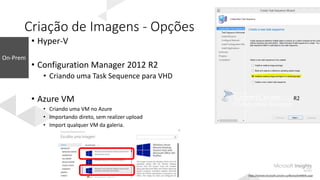

39. Criação de Imagens - Opções
• Hyper-V
• Configuration Manager 2012 R2
• Criando uma Task Sequence para VHD
• Azure VM
• Criando uma VM no Azure
• Importando direto, sem realizer upload
• Import qualquer VM da galeria.
https://technet.microsoft.com/en-us/library/dn448591.aspx

40. Demo
Criando uma collection simples

41. Demo
Criando uma imagem customizada

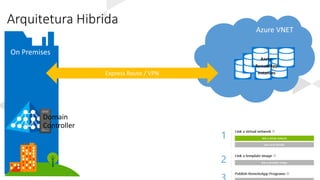

42. Arquitetura Hibrida

43. Arquitetura Hibrida
Domain
Controller
Azure
RemoteApp
Instances

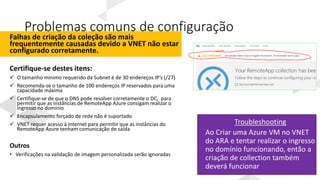

44. Problemas comuns de configuração
Falhas de criação da coleção são mais
frequentemente causadas devido a VNET não estar
configurado corretamente.
Certifique-se destes itens:
 O tamanho mínimo requerido da Subnet é de 30 endereços IP’s (/27)
 Recomenda-se o tamanho de 100 endereços IP reservados para uma
capacidade máxima
 Certifique-se de que o DNS pode resolver corretamente o DC, para
permitir que as instâncias de RemoteApp Azure consigam realizar o
ingresso no domínio
 Encapsulamento forçado de rede não é suportado
 VNET requer acesso à Internet para permitir que as instâncias do
RemoteApp Azure tenham comunicação de saída
Outros
• Verificações na validação de imagem personalizada serão ignoradas
Troubleshooting
Ao Criar uma Azure VM no VNET
do ARA e tentar realizar o ingresso
no domínio funcionando, então a
criação de collection também
deverá funcionar

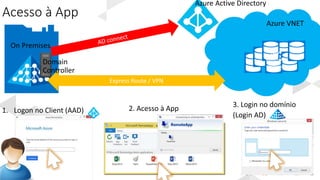

45. Acesso à App
Azure
RemoteApp
Instances

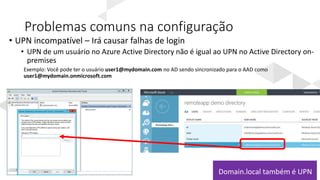

46. Problemas comuns na configuração
• UPN incompatível – Irá causar falhas de login
• UPN de um usuário no Azure Active Directory não é igual ao UPN no Active Directory on-
premises
Exemplo: Você pode ter o usuário user1@mydomain.com no AD sendo sincronizado para o AAD como
user1@mydomain.onmicrosoft.com
remoteappdemo.onmicrosoft.com
Domain.local também é UPN

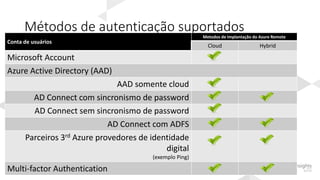

47. Métodos de autenticação suportados
Conta de usuários
Metodos de Implantação do Azure Remote
Cloud Hybrid
Microsoft Account
Azure Active Directory (AAD)
AAD somente cloud
AD Connect com sincronismo de password
AD Connect sem sincronismo de password
AD Connect com ADFS
Parceiros 3rd Azure provedores de identidade
digital
(exemplo Ping)
Multi-factor Authentication

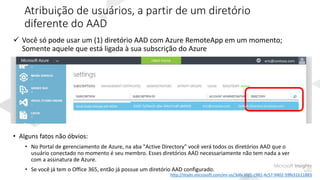

48. Atribuição de usuários, a partir de um diretório
diferente do AAD
 Você só pode usar um (1) diretório AAD com Azure RemoteApp em um momento;
Somente aquele que está ligada à sua subscrição do Azure
• Alguns fatos não óbvios:
• No Portal de gerenciamento de Azure, na aba "Active Directory" você verá todos os diretórios AAD que o
usuário conectado no momento é seu membro. Esses diretórios AAD necessariamente não tem nada a ver
com a assinatura de Azure.
• Se você já tem o Office 365, então já possue um diretório AAD configurado.
8349-7y5fwctf-u8w-394y7cndf-jdkfdfdf eric@contoso.com Default Directory (contoso.com
eric@contoso.com
http://msdn.microsoft.com/en-us/3d6c4fd1-c981-4c57-9402-59fe31b11883

49. Demo
RemoteApp em ambiente Híbrido

50. Expandindo a proteção - MFA

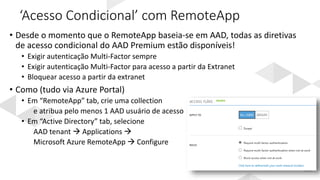

51. ‘Acesso Condicional’ com RemoteApp
• Desde o momento que o RemoteApp baseia-se em AAD, todas as diretivas
de acesso condicional do AAD Premium estão disponíveis!
• Exigir autenticação Multi-Factor sempre
• Exigir autenticação Multi-Factor para acesso a partir da Extranet
• Bloquear acesso a partir da extranet
• Como (tudo via Azure Portal)
• Em “RemoteApp” tab, crie uma collection
e atribua pelo menos 1 AAD usuário de acesso
• Em “Active Directory” tab, selecione
AAD tenant  Applications 
Microsoft Azure RemoteApp  Configure

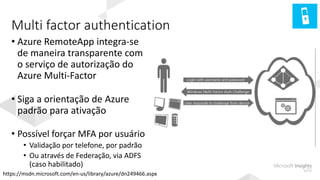

52. Multi factor authentication
• Azure RemoteApp integra-se
de maneira transparente com
o serviço de autorização do
Azure Multi-Factor
• Siga a orientação de Azure
padrão para ativação
• Possível forçar MFA por usuário
• Validação por telefone, por padrão
• Ou através de Federação, via ADFS
(caso habilitado)
https://msdn.microsoft.com/en-us/library/azure/dn249466.aspx

53. Demo
RemoteApp com MFA

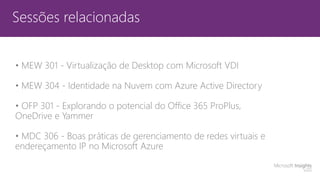

54. Sessões relacionadas
• MEW 301 - Virtualização de Desktop com Microsoft VDI
• MEW 304 - Identidade na Nuvem com Azure Active Directory
• OFP 301 - Explorando o potencial do Office 365 ProPlus,
OneDrive e Yammer
• MDC 306 - Boas práticas de gerenciamento de redes virtuais e
endereçamento IP no Microsoft Azure

55. Q&A
Visite o espaço Ask the Experts, próximo dos expositores

56. Continue sua capacitação
Microsoft Virtual
Academy
http://aka.ms/ch9 http://aka.ms/mva

58. Evento de encerramento do Microsoft Insights Week
com Satya Nadella, CEO da Microsoft.
Dia 29 de setembro
AMCHAM - Rua da Paz 1431
Chácara Santo Antônio - SP
Para se inscrever: http://aka.ms/satyabr

59. OBRIGADO !!!
