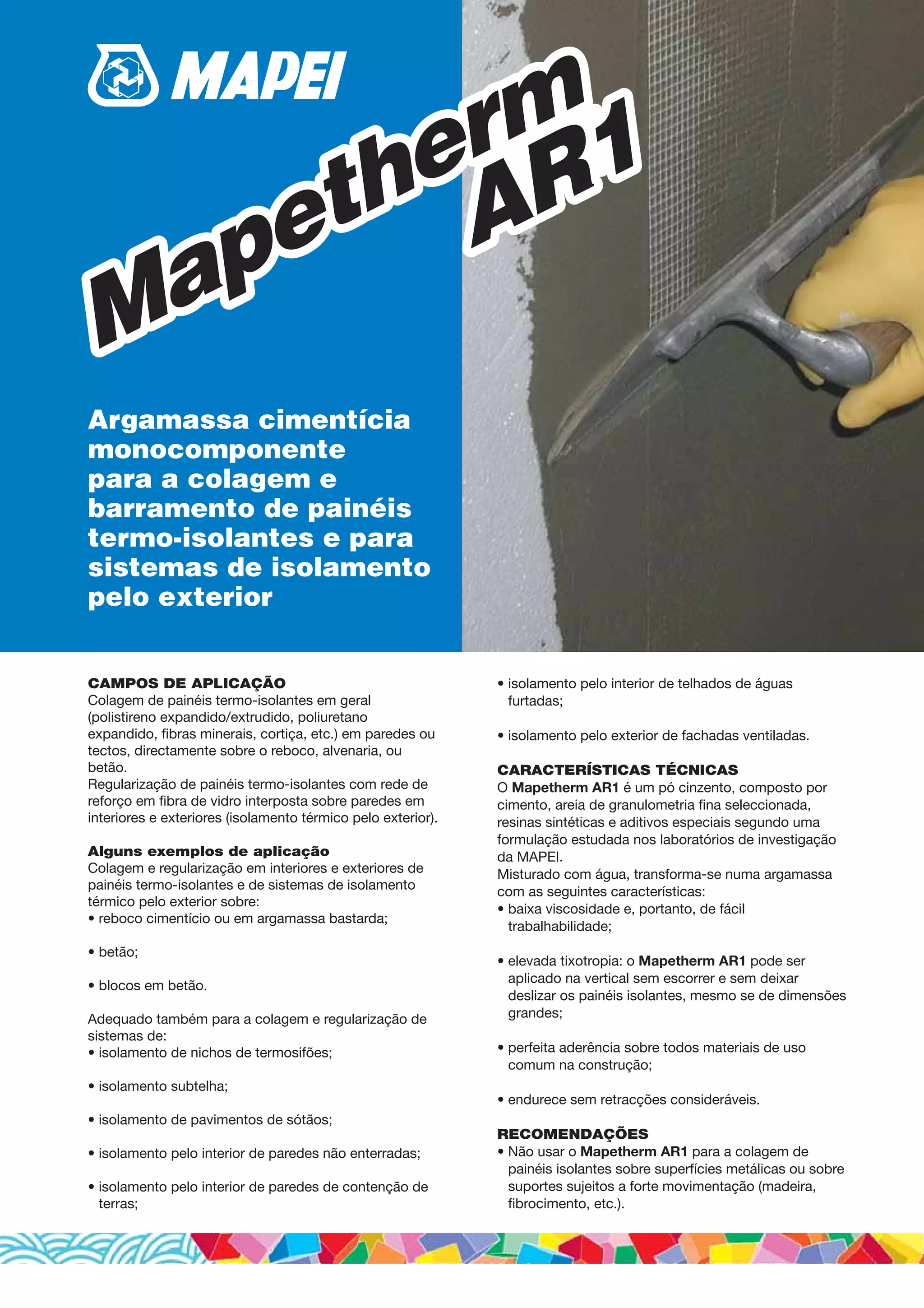

Este documento fornece informações sobre o Mapetherm AR1, uma argamassa monocomponente à base de cimento para colagem e barramento de painéis isolantes e sistemas de isolamento térmico. O Mapetherm AR1 pode ser usado para colar vários tipos de painéis isolantes em paredes e tetos internos e externos, e fornece instruções detalhadas sobre preparação do produto, aplicação e consumo.

1. Argamassa cimentícia
monocomponente
para a colagem e
barramento de painéis
termo-isolantes e para
sistemas de isolamento
pelo exterior
CAMPOS DE APLICAÇÃO
Colagem de painéis termo-isolantes em geral
(polistireno expandido/extrudido, poliuretano
expandido, fibras minerais, cortiça, etc.) em paredes ou
tectos, directamente sobre o reboco, alvenaria, ou
betão.
Regularização de painéis termo-isolantes com rede de
reforço em fibra de vidro interposta sobre paredes em
interiores e exteriores (isolamento térmico pelo exterior).
Alguns exemplos de aplicação
Colagem e regularização em interiores e exteriores de
painéis termo-isolantes e de sistemas de isolamento
térmico pelo exterior sobre:
• reboco cimentício ou em argamassa bastarda;
• betão;
• blocos em betão.
Adequado também para a colagem e regularização de
sistemas de:
• isolamento de nichos de termosifões;
• isolamento subtelha;
• isolamento de pavimentos de sótãos;
• isolamento pelo interior de paredes não enterradas;
• isolamento pelo interior de paredes de contenção de
terras;
• isolamento pelo interior de telhados de águas
furtadas;
• isolamento pelo exterior de fachadas ventiladas.
CARACTERÍSTICAS TÉCNICAS
O Mapetherm AR1 é um pó cinzento, composto por
cimento, areia de granulometria fina seleccionada,
resinas sintéticas e aditivos especiais segundo uma
formulação estudada nos laboratórios de investigação
da MAPEI.
Misturado com água, transforma-se numa argamassa
com as seguintes características:
• baixa viscosidade e, portanto, de fácil
trabalhabilidade;
• elevada tixotropia: o Mapetherm AR1 pode ser
aplicado na vertical sem escorrer e sem deixar
deslizar os painéis isolantes, mesmo se de dimensões
grandes;
• perfeita aderência sobre todos materiais de uso
comum na construção;
• endurece sem retracções consideráveis.
RECOMENDAÇÕES
• Não usar o Mapetherm AR1 para a colagem de
painéis isolantes sobre superfícies metálicas ou sobre
suportes sujeitos a forte movimentação (madeira,
fibrocimento, etc.).
Mapetherm
Mapetherm
AR1
AR1
Mapetherm
AR1
[sche3] 457_mapetherm ar1_pt (02.08.2007 - 5ª Bozza/Ciano/PDF)

2. Mapetherm
Mapetherm
AR1
AR1
Mapetherm
AR1
Aplicação do
Mapetherm AR1 no
reverso do painel por
pontos com colher
Aplicação do
Mapetherm AR1 no
reverso do painel com
espátula dentada
Assentamento de
painel termo-isolante
• Não usar se os painéis apresentarem uma
superfície lisa que impede uma aderência
adequada: poliuretano expandido e fibras
minerais com superfícies revestidas com
papel Kraft, revestimento vítreo, etc.;
polistireno extrudido com película,
polistireno expandido estampado de alta
densidade, etc.
• Não colar os painéis isolantes sobre
suportes degradados ou rebocos
inconsistentes (excepto fixação mecânica
suplementar com parafusos de cabeça
chata em plástico.
MODO DE APLICAÇÃO
Preparação dos suportes
O suporte deve estar compacto, resistente,
isento de poeiras e de partes incoerentes,
gorduras, óleos, colas, etc.
Suportes em gesso (rebocos aplicados
manualmente ou com máquina, painéis
prefabricados, etc.) devem estar
perfeitamente secos e isentos de poeiras.
Antes de proceder à colagem dos painéis
termo-isolantes com Mapetherm AR1, estes
devem ser tratados com Primer G,
Mapeprim SP ou Mapeprim 1K.
É aconselhável eliminar eventuais desníveis
acentuados das superfícies cimentícias com
Nivoplan.
Preparação do produto
Verter, sob agitação, o Mapetherm AR1 num
recipiente com água limpa numa relação de
22% em peso (ca. 5,5 l de água por 25 kg
de pó.)
Mexer, se possível com um misturador de
baixo número de rotações, até se obter uma
mistura homogénea, cremosa e sem grumos.
Deixar repousar durante 5 minutos e voltar a
mexer brevemente antes de usar.
A mistura assim obtida permanece
trabalhável durante pelo menos 3 horas.
Aplicação do produto
Como adesivo
Aplicar a mistura de Mapetherm AR1
directamente no reverso do painel com uma
espátula dentada sobre toda a superfície ou
em pontos com uma colher.
Painéis de grande dimensão devem ser
colados sobre toda a superfície.
Painéis de pequena dimensão podem ser
colados por pontos ou ao longo do rebordo.
Para o assentamento, seguir as instruções do
produtor dos painéis.
Depois do assentamento, pressionar bem os
painéis para garantir uma boa aderência ao
suporte, verificando a planaridade com uma
régua.
Como argamassa de barramento para painéis
termo-isolantes em parede
Pelo menos 24 horas depois do
assentamento dos painéis, espalhar sobre os
mesmos a mistura de Mapetherm AR1 numa
espessura uniforme e incorporar a rede em
fibra de vidro Mapetherm Net.
O Mapetherm Net, resistente aos álcalis,
deve ser inserido com uma espátula lisa na
camada fresca da mistura e deve ser
sobreposta nas junções por pelo menos
10 cm.
Obtém-se assim uma superfície compacta e
regular, apta a receber o revestimento de
acabamento, que deve ser aplicado apenas
quando a camada de barramento estiver bem
endurecida e curada.
Limpeza
As ferramentas e recipientes lavam-se com
água enquanto o Mapetherm AR1 ainda
está fresco.
CONSUMO
– Colagem de painéis isolantes: 2-4 kg/m2.
– Colagem de painéis isolantes com
aplicação uniforme do adesivo sobre o
reverso do painel com espátula dentada
n.º 10: 4-6 kg/m2.
– Barramento: 1,3-1,5 kg/m2 por mm de
espessura (espessura aconselhada: 4 mm
em 2 demãos).
EMBALAGEM
O Mapetherm AR1 é fornecido em sacos de
papel de 25 kg.
ARMAZENAGEM
O Mapetherm AR1, conservado em
ambiente seco nas embalagens originais, tem
um tempo de conservação de 12 meses.
Produto conforme as determinações da
Directiva 2003/53/CE.
INSTRUÇÕES DE SEGURANÇA
PARA A PREPARAÇÃO E
APLICAÇÃO EM OBRA
O Mapetherm AR1 contém cimento, que em
contacto com suor e outros fluidos corporais
produz uma reacção alcalina irritante e
manifestações em sujeitos predispostos.
Usar luvas e óculos de protecção.
Para mais informação, consultar a ficha de
segurança.
PRODUTO PARA PROFISSIONAIS.
ADVERTÊNCIA
As informações e prescrições acima
descritas, embora correspondendo à nossa
melhor experiência, devem considerar-se, em
todos os casos, como puramente indicativas
e devem ser confirmadas por aplicações
práticas exaustivas; portanto, antes de aplicar
o produto, quem tencione dele fazer uso é
obrigado a determinar se este é ou não
adequado à utilização prevista, assumindo
todavia toda a responsabilidade que possa
advir do seu uso.
As referências relativas a este
produto estão disponíveis a
pedido e no site da Mapei
www.mapei.pt ou www.mapei.com

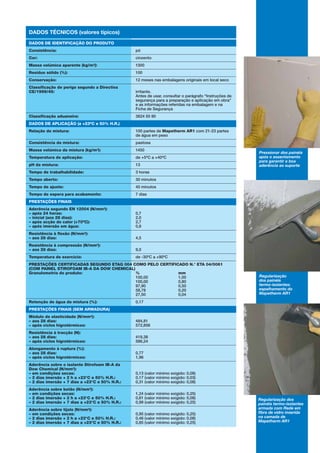

3. Pressionar dos painéis
após o assentamento
para garantir a boa
aderência ao suporte
Regularização
dos painéis
termo-isolantes:
espalhamento do
Mapetherm AR1
Regularização dos
painéis termo-isolantes
armada com Rede em
fibra de vidro inserida
na camada de
Mapetherm AR1
DADOS TÉCNICOS (valores típicos)
DADOS DE IDENTIFICAÇÃO DO PRODUTO
Consistência: pó
Cor: cinzento
Massa volúmica aparente (kg/m3): 1300
Resíduo sólido (%): 100
Conservação: 12 meses nas embalagens originais em local seco
Classificação de perigo segundo a Directiva
CE/1999/45: irritante.
Antes de usar, consultar o parágrafo “Instruções de
segurança para a preparação e aplicação em obra”
e as informações referidas na embalagem e na
Ficha de Segurança
Classificação aduaneira: 3824 50 90
DADOS DE APLICAÇÃO (a +23ºC e 50% H.R.)
Relação de mistura: 100 partes de Mapetherm AR1 com 21-23 partes
de água em peso
Consistência da mistura: pastosa
Massa volúmica da mistura (kg/m3): 1450
Temperatura de aplicação: de +5ºC a +40ºC
pH da mistura: 13
Tempo de trabalhabilidade: 3 horas
Tempo aberto: 30 minutos
Tempo de ajuste: 40 minutos
Tempo de espera para acabamento: 7 dias
PRESTAÇÕES FINAIS
Aderência segundo EN 12004 (N/mm2):
– após 24 horas: 0,7
– inicial (aos 28 dias): 2,0
– após acção do calor (+70ºC): 2,7
– após imersão em água: 0,8
Resistência à flexão (N/mm2):
– aos 28 dias: 4,5
Resistência à compressão (N/mm2):
– aos 28 dias: 9,0
Temperatura de exercício: de -30ºC a +90ºC
PRESTAÇÕES CERTIFICADAS SEGUNDO ETAG 004 COMO PELO CERTIFICADO N.° ETA 04/0061
(COM PAINEL STIROFOAM IB-A DA DOW CHEMICAL)
Granulometria do produto: % mm
100,00 1,00
100,00 0,80
97,90 0,50
58,78 0,20
27,50 0,04
Retenção de água da mistura (%): 0,17
PRESTAÇÕES FINAIS (SEM ARMADURA)
Módulo de elasticidade (N/mm2):
– aos 28 dias: 484,81
– após ciclos higrotérmicos: 572,856
Resistência à tracção (N):
– aos 28 dias: 419,38
– após ciclos higrotérmicos: 586,24
Alongamento à ruptura (%):
– aos 28 dias: 0,77
– após ciclos higrotérmicos: 1,96
Aderência sobre o isolante Stirofoam IB-A da
Dow Chemical (N/mm2):
– em condições secas: 0,13 (valor mínimo exigido: 0,08)
– 2 dias imersão + 2 h a +23°C e 50% H.R.: 0,17 (valor mínimo exigido: 0,03)
– 2 dias imersão + 7 dias a +23°C e 50% H.R.: 0,31 (valor mínimo exigido: 0,08)
Aderência sobre betão (N/mm2):
– em condições secas: 1,24 (valor mínimo exigido: 0,25)
– 2 dias imersão + 2 h a +23°C e 50% H.R.: 0,61 (valor mínimo exigido: 0,08)
– 2 dias imersão + 7 dias a +23°C e 50% H.R.: 0,99 (valor mínimo exigido: 0,25)
Aderência sobre tijolo (N/mm2):
– em condições secas: 0,95 (valor mínimo exigido: 0,25)
– 2 dias imersão + 2 h a +23°C e 50% H.R.: 0,46 (valor mínimo exigido: 0,08)
– 2 dias imersão + 7 dias a +23°C e 50% H.R.: 0,85 (valor mínimo exigido: 0,25)

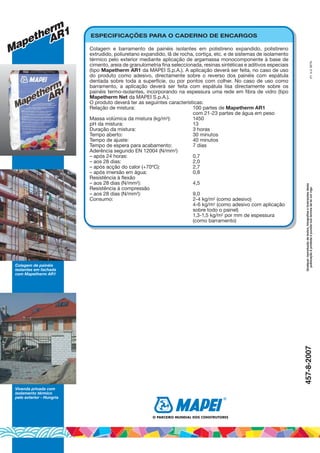

4. Vivenda privada com
isolamento térmico
pelo exterior - Hungria
Colagem de painéis
isolantes em fachada
com Mapetherm AR1
Qualquerreproduçãodetextos,fotografiaseilustraçõesdesta
publicaçãoéproibidaepunidanostermosdaleiumvigo(P)A.G.BETA457-8-2007
Mapetherm
Mapetherm
AR1
AR1
Mapetherm
AR1 ESPECIFICAÇÕES PARA O CADERNO DE ENCARGOS
Colagem e barramento de painéis isolantes em polistireno expandido, polistireno
extrudido, poliuretano expandido, lã de rocha, cortiça, etc. e de sistemas de isolamento
térmico pelo exterior mediante aplicação de argamassa monocomponente à base de
cimento, areia de granulometria fina seleccionada, resinas sintéticas e aditivos especiais
(tipo Mapetherm AR1 da MAPEI S.p.A.). A aplicação deverá ser feita, no caso de uso
do produto como adesivo, directamente sobre o reverso dos painéis com espátula
dentada sobre toda a superfície, ou por pontos com colher. No caso de uso como
barramento, a aplicação deverá ser feita com espátula lisa directamente sobre os
painéis termo-isolantes, incorporando na espessura uma rede em fibra de vidro (tipo
Mapetherm Net da MAPEI S.p.A.).
O produto deverá ter as seguintes características:
Relação de mistura: 100 partes de Mapetherm AR1
com 21-23 partes de água em peso
Massa volúmica da mistura (kg/m3): 1450
pH da mistura: 13
Duração da mistura: 3 horas
Tempo aberto: 30 minutos
Tempo de ajuste: 40 minutos
Tempo de espera para acabamento: 7 dias
Aderência segundo EN 12004 (N/mm2)
– após 24 horas: 0,7
– aos 28 dias: 2,0
– após acção do calor (+70ºC): 2,7
– após imersão em água: 0,8
Resistência à flexão
– aos 28 dias (N/mm2): 4,5
Resistência à compressão
– aos 28 dias (N/mm2): 9,0
Consumo: 2-4 kg/m2 (como adesivo)
4-6 kg/m2 (como adesivo com aplicação
sobre todo o painel)
1,3-1,5 kg/m2 por mm de espessura
(como barramento)
O PARCEIRO MUNDIAL DOS CONSTRUTORES
®
