O documento aborda o funcionamento, instalação, manutenção e troca de elementos filtrantes de filtros de água centrais, enfatizando a importância da retrolavagem para a eficiência da filtração. Apresenta também as responsabilidades do operador em relação ao cuidado e operação do aparelho, além de informações sobre a garantia oferecida. A eficácia da filtração depende de vários fatores, incluindo a qualidade da água e o tipo de elementos filtrantes utilizados.

1. FILTROS DE QUADRO DE VÁLVULAS LATERAL
Cuidados e aplicações
Modos de funcionamento
(Filtração, Retrolavagem e Enxágue)
Instalação
Remoção e Troca de
elementos filtrantes
TERMO DE GARANTIA

2. Através do sistema de retrolava-
gem/enxágue, o aparelho remove
as impurezas acumuladas em seu
interior, renovando a capacidade de
adsorção, evitando perda de carga
pós-filtro e prolongando a vida útil
dos elementos filtrantes até que
complete seu período de troca.
A capacidade de filtração do apa-
relho depende do tipo de elemento
filtrante e outros fatores.
Por exemplo, um Filtro com areia de
quartzo tem função de remoção de
sólidos suspensos, que geralmente
estão relacionados a turbidez da
água, enquanto que o carvão ativado
tem melhor eficiência na absorção
do cloro e outros produtos químicos,
além da neutralização de odores e
sabores presentes na água.

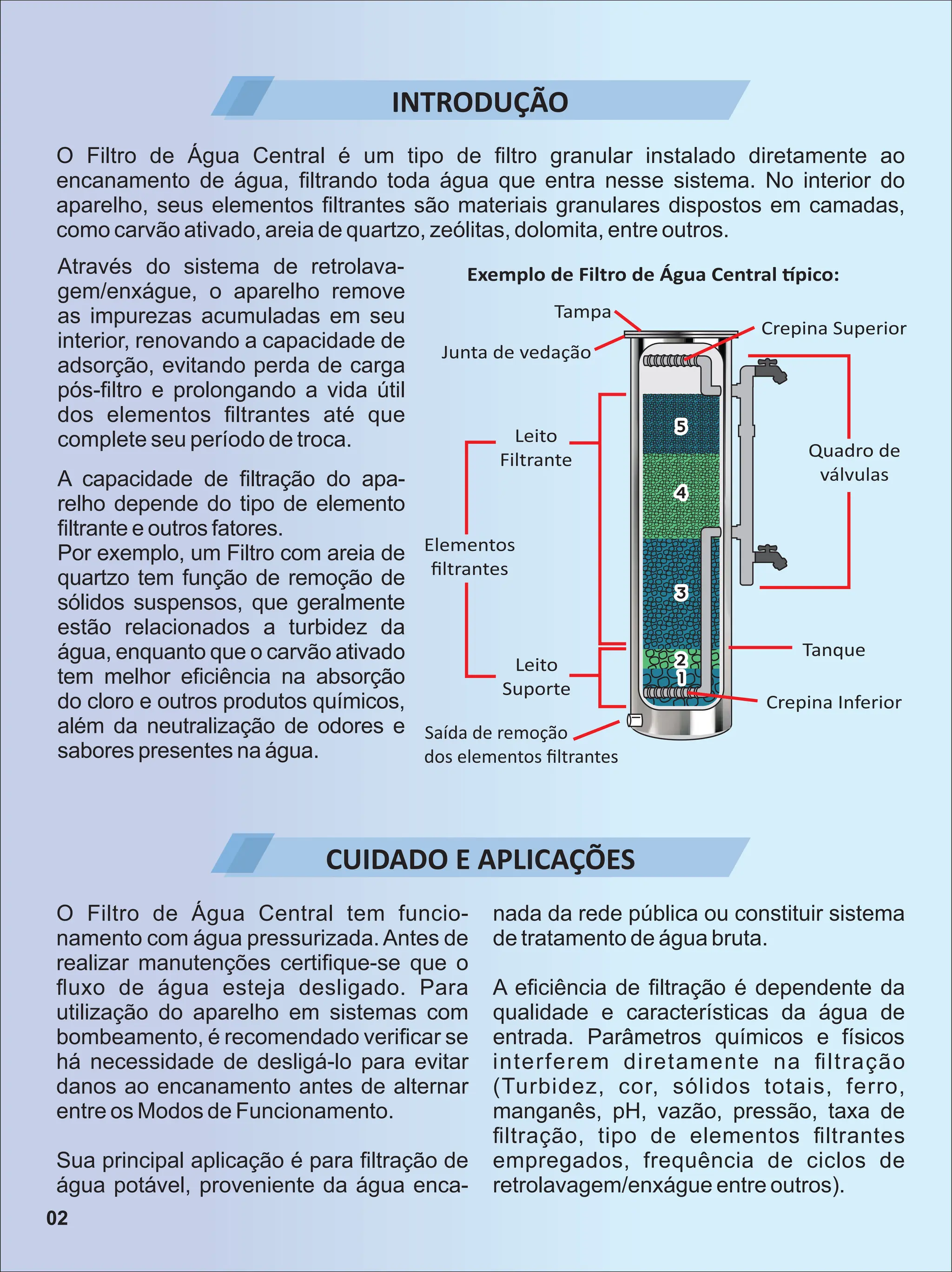

INTRODUÇÃO
1
2
3
4
5
Tampa
Junta de vedação
Leito
Filtrante
Elementos
filtrantes
Leito
Suporte
Saída de remoção
dos elementos filtrantes
Crepina Inferior
Tanque
Quadro de
válvulas
Crepina Superior
Exemplo de Filtro de Água Central pico:
CUIDADO E APLICAÇÕES
O Filtro de Água Central é um tipo de filtro granular instalado diretamente ao
encanamento de água, filtrando toda água que entra nesse sistema. No interior do
aparelho, seus elementos filtrantes são materiais granulares dispostos em camadas,
como carvão ativado, areia de quartzo, zeólitas, dolomita, entre outros.
O Filtro de Água Central tem funcio-
namento com água pressurizada. Antes de
realizar manutenções certifique-se que o
fluxo de água esteja desligado. Para
utilização do aparelho em sistemas com
bombeamento, é recomendado verificar se
há necessidade de desligá-lo para evitar
danos ao encanamento antes de alternar
entre os Modos de Funcionamento.
Sua principal aplicação é para filtração de
água potável, proveniente da água enca-
nada da rede pública ou constituir sistema
de tratamento de água bruta.
A eficiência de filtração é dependente da
qualidade e características da água de
entrada. Parâmetros químicos e físicos
interferem diretamente na filtração
(Turbidez, cor, sólidos totais, ferro,
manganês, pH, vazão, pressão, taxa de
filtração, tipo de elementos filtrantes
empregados, frequência de ciclos de
retrolavagem/enxágue entre outros).
02

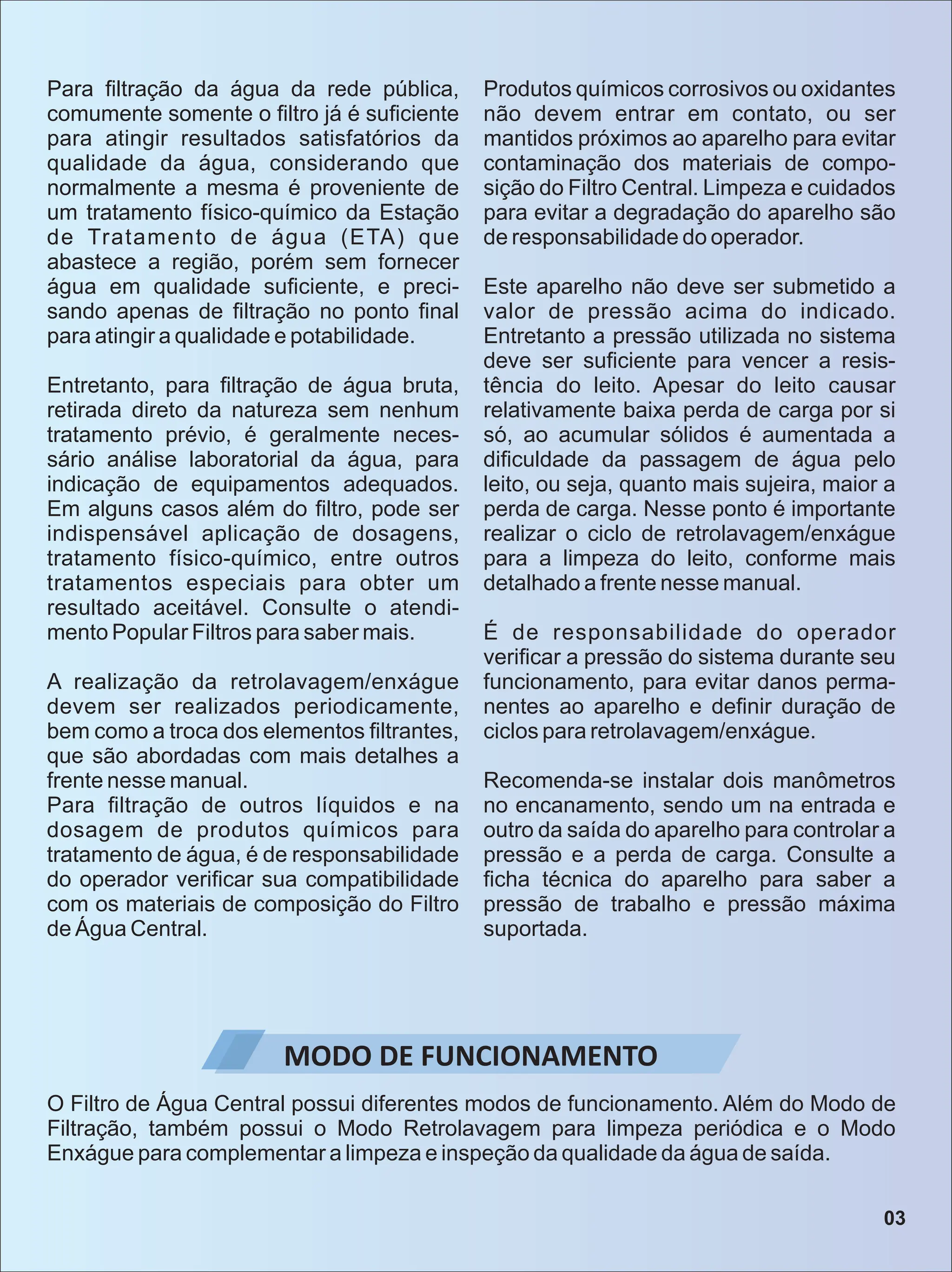

3. Para filtração da água da rede pública,
comumente somente o filtro já é suficiente
para atingir resultados satisfatórios da
qualidade da água, considerando que
normalmente a mesma é proveniente de
um tratamento físico-químico da Estação
de Tratamento de água (ETA) que
abastece a região, porém sem fornecer
água em qualidade suficiente, e preci-
sando apenas de filtração no ponto final
para atingir a qualidade e potabilidade.
Entretanto, para filtração de água bruta,
retirada direto da natureza sem nenhum
tratamento prévio, é geralmente neces-
sário análise laboratorial da água, para
indicação de equipamentos adequados.
Em alguns casos além do filtro, pode ser
indispensável aplicação de dosagens,
tratamento físico-químico, entre outros
tratamentos especiais para obter um
resultado aceitável. Consulte o atendi-
mento Popular Filtros para saber mais.
A realização da retrolavagem/enxágue
devem ser realizados periodicamente,
bem como a troca dos elementos filtrantes,
que são abordadas com mais detalhes a
frente nesse manual.
Para filtração de outros líquidos e na
dosagem de produtos químicos para
tratamento de água, é de responsabilidade
do operador verificar sua compatibilidade
com os materiais de composição do Filtro
de Água Central.
Produtos químicos corrosivos ou oxidantes
não devem entrar em contato, ou ser
mantidos próximos ao aparelho para evitar
contaminação dos materiais de compo-
sição do Filtro Central. Limpeza e cuidados
para evitar a degradação do aparelho são
de responsabilidade do operador.
Este aparelho não deve ser submetido a
valor de pressão acima do indicado.
Entretanto a pressão utilizada no sistema
deve ser suficiente para vencer a resis-
tência do leito. Apesar do leito causar
relativamente baixa perda de carga por si
só, ao acumular sólidos é aumentada a
dificuldade da passagem de água pelo
leito, ou seja, quanto mais sujeira, maior a
perda de carga. Nesse ponto é importante
realizar o ciclo de retrolavagem/enxágue
para a limpeza do leito, conforme mais
detalhado a frente nesse manual.
É de responsabilidade do operador
verificar a pressão do sistema durante seu
funcionamento, para evitar danos perma-
nentes ao aparelho e definir duração de
ciclos para retrolavagem/enxágue.
Recomenda-se instalar dois manômetros
no encanamento, sendo um na entrada e
outro da saída do aparelho para controlar a
pressão e a perda de carga. Consulte a
ficha técnica do aparelho para saber a
pressão de trabalho e pressão máxima
suportada.
MODO DE FUNCIONAMENTO
O Filtro de Água Central possui diferentes modos de funcionamento. Além do Modo de
Filtração, também possui o Modo Retrolavagem para limpeza periódica e o Modo
Enxágue para complementar a limpeza e inspeção da qualidade da água de saída.
03

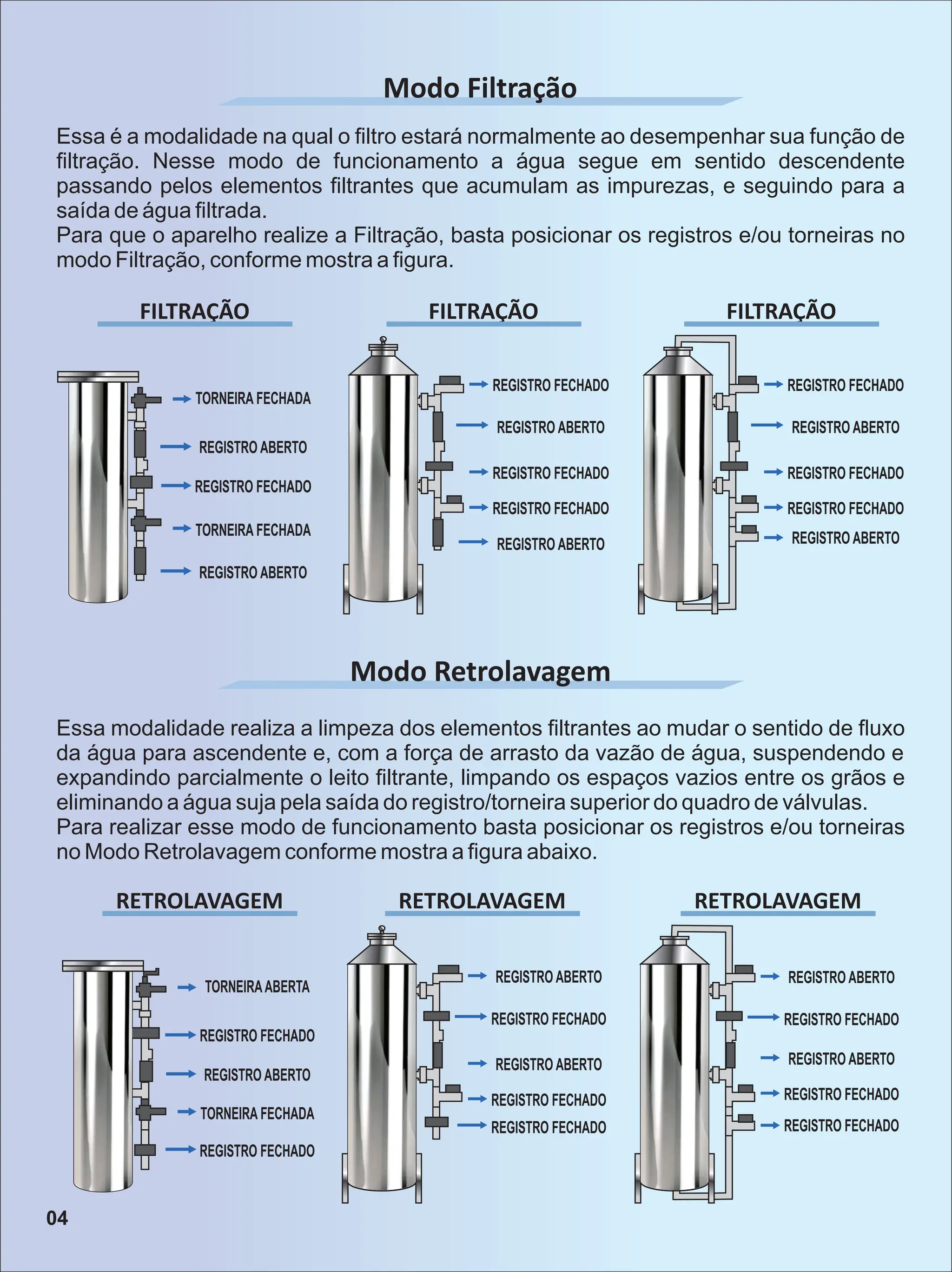

4. Modo Filtração
TORNEIRA FECHADA
REGISTRO ABERTO
REGISTRO ABERTO
REGISTRO FECHADO
TORNEIRA FECHADA
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO FECHADO
REGISTRO ABERTO
FILTRAÇÃO
FILTRAÇÃO
FILTRAÇÃO
Modo Retrolavagem
TORNEIRAABERTA
REGISTRO FECHADO
REGISTRO FECHADO
REGISTRO ABERTO
TORNEIRA FECHADA
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO FECHADO
RETROLAVAGEM
RETROLAVAGEM
RETROLAVAGEM
Essa é a modalidade na qual o filtro estará normalmente ao desempenhar sua função de
filtração. Nesse modo de funcionamento a água segue em sentido descendente
passando pelos elementos filtrantes que acumulam as impurezas, e seguindo para a
saída de água filtrada.
Para que o aparelho realize a Filtração, basta posicionar os registros e/ou torneiras no
modo Filtração, conforme mostra a figura.
Essa modalidade realiza a limpeza dos elementos filtrantes ao mudar o sentido de fluxo
da água para ascendente e, com a força de arrasto da vazão de água, suspendendo e
expandindo parcialmente o leito filtrante, limpando os espaços vazios entre os grãos e
eliminando a água suja pela saída do registro/torneira superior do quadro de válvulas.
Para realizar esse modo de funcionamento basta posicionar os registros e/ou torneiras
no Modo Retrolavagem conforme mostra a figura abaixo.
04

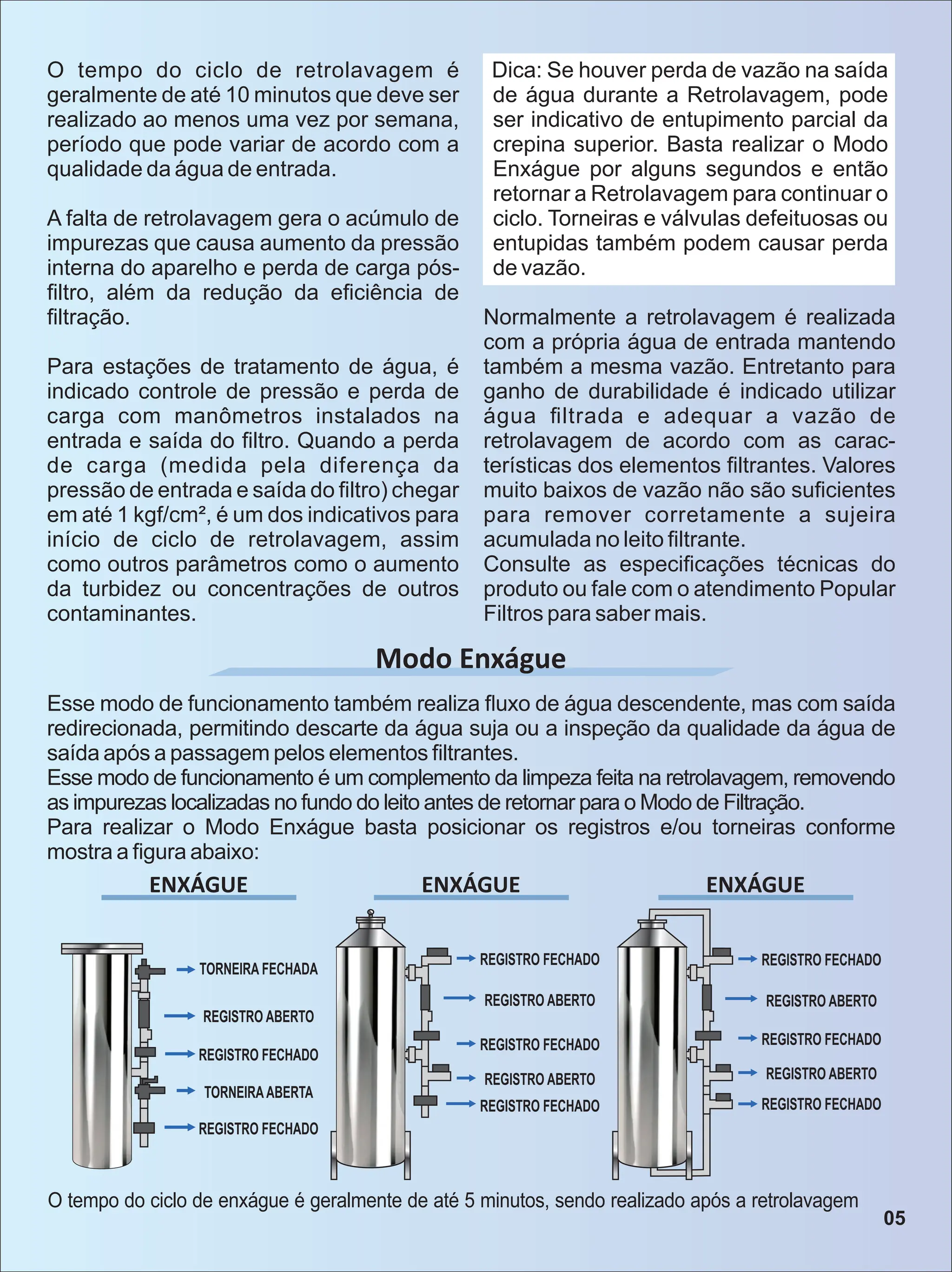

5. Modo Enxágue
TORNEIRA FECHADA
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
TORNEIRAABERTA
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
REGISTRO ABERTO
REGISTRO FECHADO
ENXÁGUE
ENXÁGUE
ENXÁGUE
O tempo do ciclo de retrolavagem é
geralmente de até 10 minutos que deve ser
realizado ao menos uma vez por semana,
período que pode variar de acordo com a
qualidade da água de entrada.
A falta de retrolavagem gera o acúmulo de
impurezas que causa aumento da pressão
interna do aparelho e perda de carga pós-
filtro, além da redução da eficiência de
filtração.
Para estações de tratamento de água, é
indicado controle de pressão e perda de
carga com manômetros instalados na
entrada e saída do filtro. Quando a perda
de carga (medida pela diferença da
pressão de entrada e saída do filtro) chegar
em até 1 kgf/cm², é um dos indicativos para
início de ciclo de retrolavagem, assim
como outros parâmetros como o aumento
da turbidez ou concentrações de outros
contaminantes.
Dica: Se houver perda de vazão na saída
de água durante a Retrolavagem, pode
ser indicativo de entupimento parcial da
crepina superior. Basta realizar o Modo
Enxágue por alguns segundos e então
retornar a Retrolavagem para continuar o
ciclo. Torneiras e válvulas defeituosas ou
entupidas também podem causar perda
de vazão.
Normalmente a retrolavagem é realizada
com a própria água de entrada mantendo
também a mesma vazão. Entretanto para
ganho de durabilidade é indicado utilizar
água filtrada e adequar a vazão de
retrolavagem de acordo com as carac-
terísticas dos elementos filtrantes. Valores
muito baixos de vazão não são suficientes
para remover corretamente a sujeira
acumulada no leito filtrante.
Consulte as especificações técnicas do
produto ou fale com o atendimento Popular
Filtros para saber mais.
Esse modo de funcionamento também realiza fluxo de água descendente, mas com saída
redirecionada, permitindo descarte da água suja ou a inspeção da qualidade da água de
saída após a passagem pelos elementos filtrantes.
Esse modo de funcionamento é um complemento da limpeza feita na retrolavagem, removendo
as impurezas localizadas no fundo do leito antes de retornar para o Modo de Filtração.
Para realizar o Modo Enxágue basta posicionar os registros e/ou torneiras conforme
mostra a figura abaixo:
O tempo do ciclo de enxágue é geralmente de até 5 minutos, sendo realizado após a retrolavagem
05

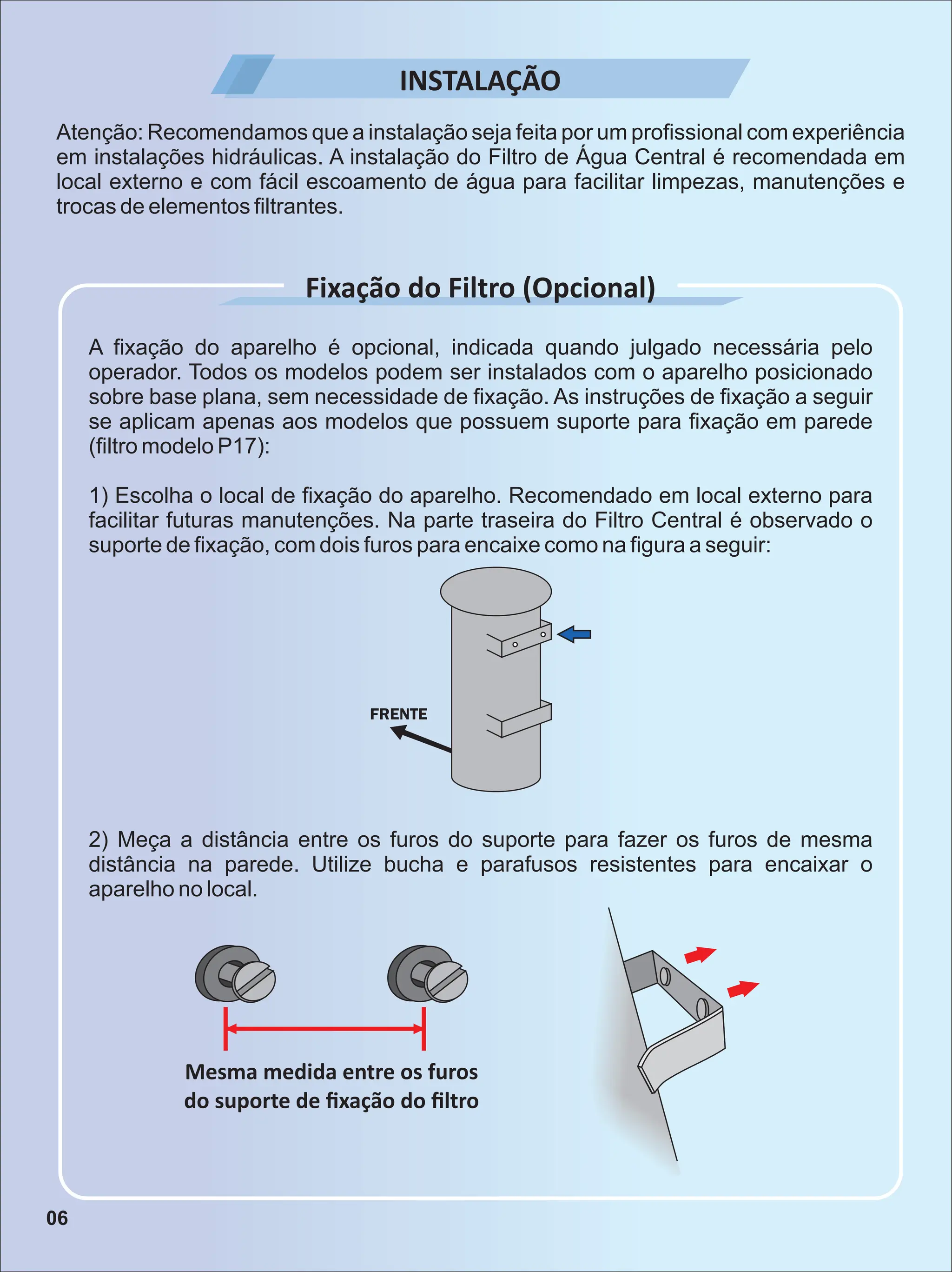

6. INSTALAÇÃO
Mesma medida entre os furos
do suporte de fixação do filtro
Atenção: Recomendamos que a instalação seja feita por um profissional com experiência
em instalações hidráulicas. A instalação do Filtro de Água Central é recomendada em
local externo e com fácil escoamento de água para facilitar limpezas, manutenções e
trocas de elementos filtrantes.
A fixação do aparelho é opcional, indicada quando julgado necessária pelo
operador. Todos os modelos podem ser instalados com o aparelho posicionado
sobre base plana, sem necessidade de fixação. As instruções de fixação a seguir
se aplicam apenas aos modelos que possuem suporte para fixação em parede
(filtro modelo P17):
1) Escolha o local de fixação do aparelho. Recomendado em local externo para
facilitar futuras manutenções. Na parte traseira do Filtro Central é observado o
suporte de fixação, com dois furos para encaixe como na figura a seguir:
Fixação do Filtro (Opcional)
2) Meça a distância entre os furos do suporte para fazer os furos de mesma
distância na parede. Utilize bucha e parafusos resistentes para encaixar o
aparelho no local.
06

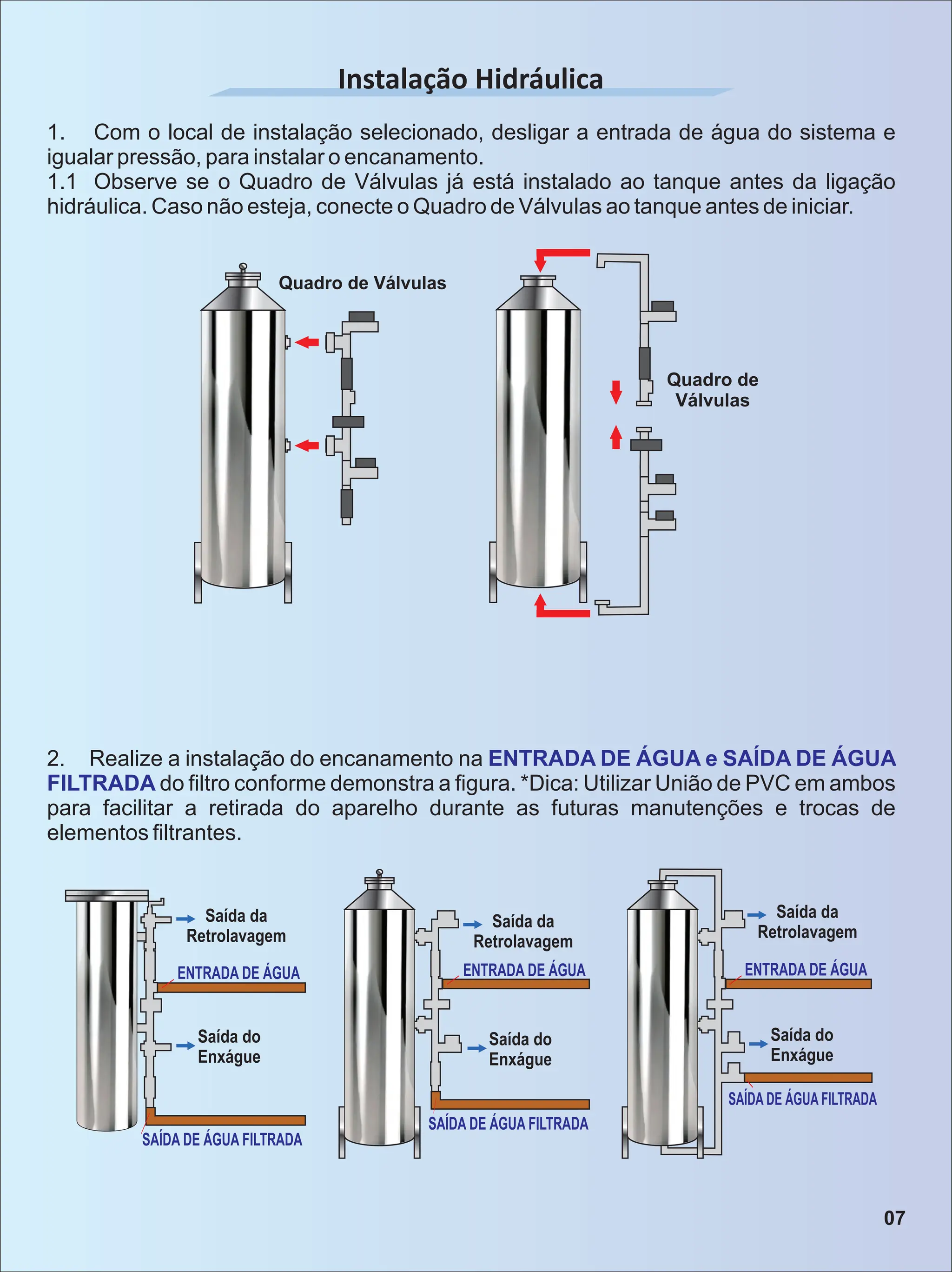

7. Saída da
Retrolavagem
Saída do
Enxágue
Saída do
Enxágue
Saída da
Retrolavagem
Saída da
Retrolavagem
Saída do
Enxágue
ENTRADA DE ÁGUA ENTRADA DE ÁGUA ENTRADA DE ÁGUA
SAÍDA DE ÁGUA FILTRADA
SAÍDA DE ÁGUA FILTRADA
SAÍDA DE ÁGUA FILTRADA
Quadro de Válvulas
Quadro de
Válvulas
2. Realize a instalação do encanamento na ENTRADA DE ÁGUA e SAÍDA DE ÁGUA
FILTRADA do filtro conforme demonstra a figura. *Dica: Utilizar União de PVC em ambos
para facilitar a retirada do aparelho durante as futuras manutenções e trocas de
elementos filtrantes.
Instalação Hidráulica
1. Com o local de instalação selecionado, desligar a entrada de água do sistema e
igualar pressão, para instalar o encanamento.
1.1 Observe se o Quadro de Válvulas já está instalado ao tanque antes da ligação
hidráulica. Caso não esteja, conecte o Quadro de Válvulas ao tanque antes de iniciar.
07

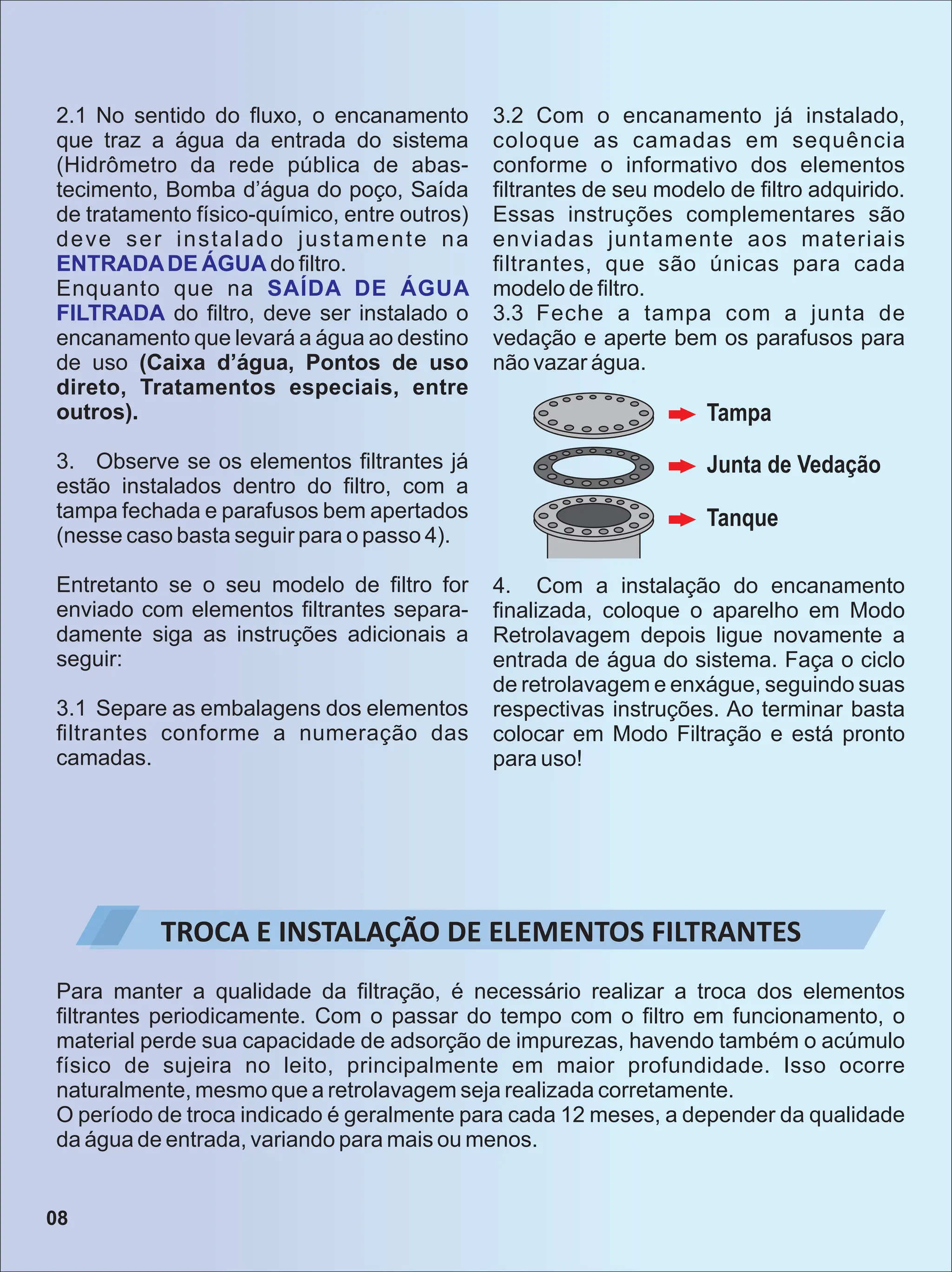

8. 2.1 No sentido do fluxo, o encanamento
que traz a água da entrada do sistema
(Hidrômetro da rede pública de abas-
tecimento, Bomba d’água do poço, Saída
de tratamento físico-químico, entre outros)
deve ser instalado justamente na
ENTRADADE ÁGUA do filtro.
Enquanto que na SAÍDA DE ÁGUA
FILTRADA do filtro, deve ser instalado o
encanamento que levará a água ao destino
de uso (Caixa d’água, Pontos de uso
direto, Tratamentos especiais, entre
outros).
3. Observe se os elementos filtrantes já
estão instalados dentro do filtro, com a
tampa fechada e parafusos bem apertados
(nesse caso basta seguir para o passo 4).
Entretanto se o seu modelo de filtro for
enviado com elementos filtrantes separa-
damente siga as instruções adicionais a
seguir:
3.1 Separe as embalagens dos elementos
filtrantes conforme a numeração das
camadas.
3.2 Com o encanamento já instalado,
coloque as camadas em sequência
conforme o informativo dos elementos
filtrantes de seu modelo de filtro adquirido.
Essas instruções complementares são
enviadas juntamente aos materiais
filtrantes, que são únicas para cada
modelo de filtro.
3.3 Feche a tampa com a junta de
vedação e aperte bem os parafusos para
não vazar água.
Tampa
Junta de Vedação
Tanque
4. Com a instalação do encanamento
finalizada, coloque o aparelho em Modo
Retrolavagem depois ligue novamente a
entrada de água do sistema. Faça o ciclo
de retrolavagem e enxágue, seguindo suas
respectivas instruções. Ao terminar basta
colocar em Modo Filtração e está pronto
para uso!
TROCA E INSTALAÇÃO DE ELEMENTOS FILTRANTES
Para manter a qualidade da filtração, é necessário realizar a troca dos elementos
filtrantes periodicamente. Com o passar do tempo com o filtro em funcionamento, o
material perde sua capacidade de adsorção de impurezas, havendo também o acúmulo
físico de sujeira no leito, principalmente em maior profundidade. Isso ocorre
naturalmente, mesmo que a retrolavagem seja realizada corretamente.
O período de troca indicado é geralmente para cada 12 meses, a depender da qualidade
da água de entrada, variando para mais ou menos.
08

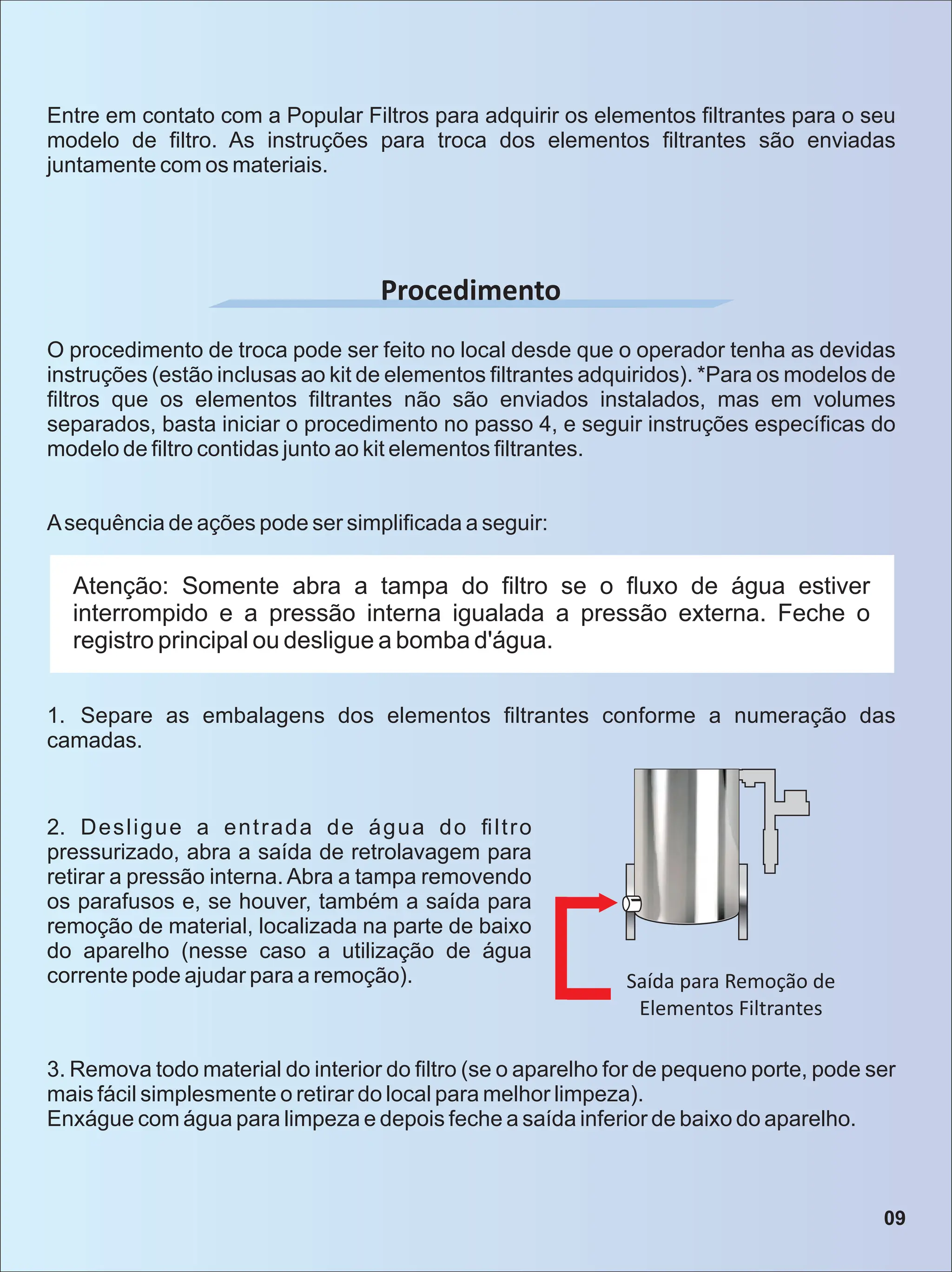

9. Procedimento
O procedimento de troca pode ser feito no local desde que o operador tenha as devidas
instruções (estão inclusas ao kit de elementos filtrantes adquiridos). *Para os modelos de
filtros que os elementos filtrantes não são enviados instalados, mas em volumes
separados, basta iniciar o procedimento no passo 4, e seguir instruções específicas do
modelo de filtro contidas junto ao kit elementos filtrantes.
Asequência de ações pode ser simplificada a seguir:
Atenção: Somente abra a tampa do filtro se o fluxo de água estiver
interrompido e a pressão interna igualada a pressão externa. Feche o
registro principal ou desligue a bomba d'água.
1. Separe as embalagens dos elementos filtrantes conforme a numeração das
camadas.
2. Desligue a entrada de água do filtro
pressurizado, abra a saída de retrolavagem para
retirar a pressão interna. Abra a tampa removendo
os parafusos e, se houver, também a saída para
remoção de material, localizada na parte de baixo
do aparelho (nesse caso a utilização de água
corrente pode ajudar para a remoção). Saída para Remoção de
Elementos Filtrantes
3. Remova todo material do interior do filtro (se o aparelho for de pequeno porte, pode ser
mais fácil simplesmente o retirar do local para melhor limpeza).
Enxágue com água para limpeza e depois feche a saída inferior de baixo do aparelho.
Entre em contato com a Popular Filtros para adquirir os elementos filtrantes para o seu
modelo de filtro. As instruções para troca dos elementos filtrantes são enviadas
juntamente com os materiais.
09

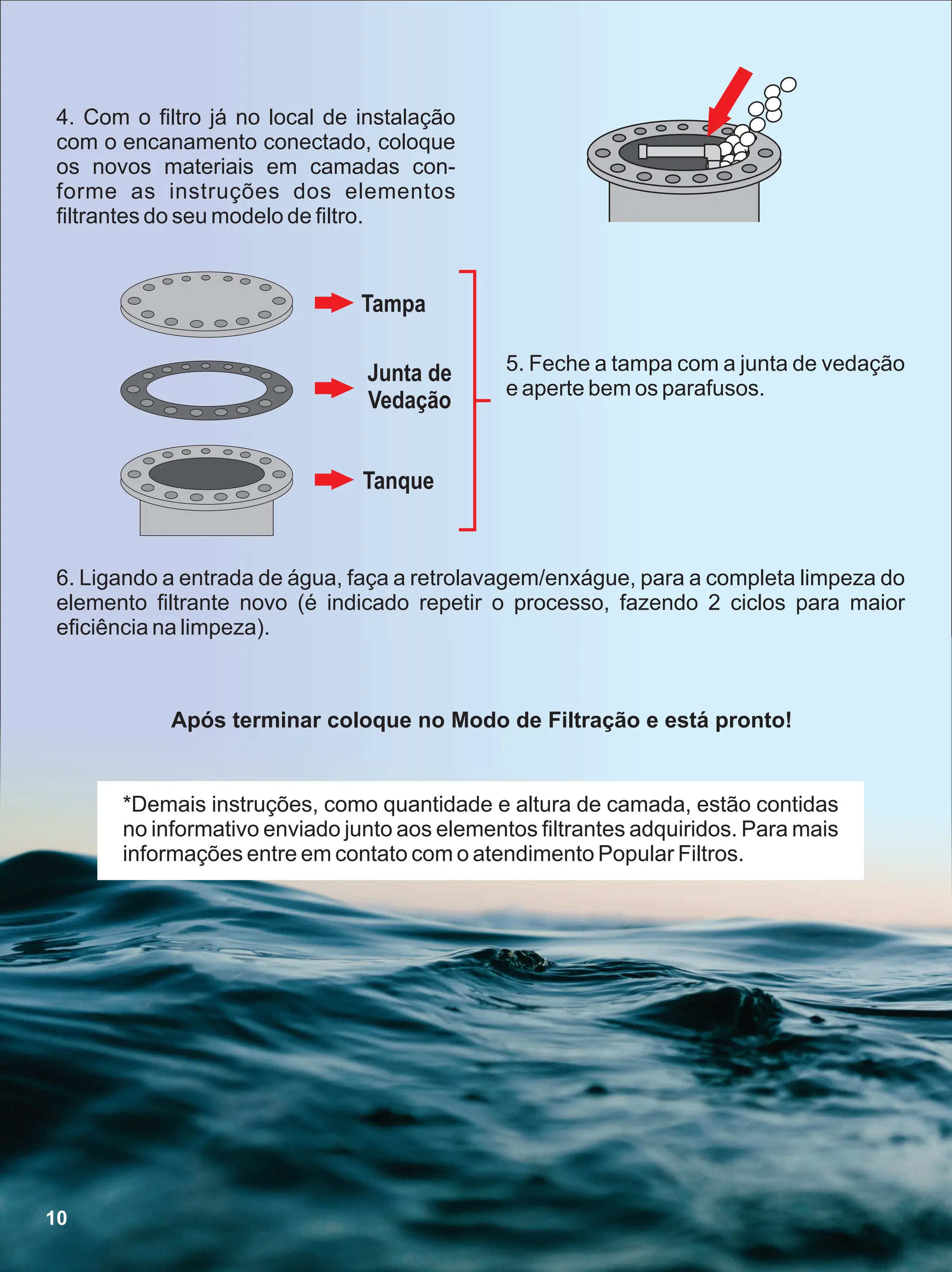

10. Tampa
Tanque
Junta de
Vedação
4. Com o filtro já no local de instalação
com o encanamento conectado, coloque
os novos materiais em camadas con-
forme as instruções dos elementos
filtrantes do seu modelo de filtro.
5. Feche a tampa com a junta de vedação
e aperte bem os parafusos.
6. Ligando a entrada de água, faça a retrolavagem/enxágue, para a completa limpeza do
elemento filtrante novo (é indicado repetir o processo, fazendo 2 ciclos para maior
eficiência na limpeza).
Após terminar coloque no Modo de Filtração e está pronto!
*Demais instruções, como quantidade e altura de camada, estão contidas
no informativo enviado junto aos elementos filtrantes adquiridos. Para mais
informações entre em contato com o atendimento Popular Filtros.
10

11. TERMO DE GARANTIA
A Popular Filtros assegura ao consumidor do produto adquirido Filtro de água
Central, a garantia do aparelho abrangendo assistência para defeitos de
fabricação, e/ou vícios de material, oferecendo soluções, manutenção ou troca de
peças individuais ou do aparelho para correção do defeito. O Prazo de validade
total da garantia de fábrica é de 1 ano a contar pela data da compra com devida
apresentação de Nota Fiscal. Demais aparelhos, como Válvulas Manuais ou
Automáticas, Bombas dosadoras, entre outros, possuem seus próprios termos e
prazos de garantia que deve ser verificado de acordo com cada produto e seus
respectivos fabricantes.
Outros defeitos decorrentes de má utilização, condições de pressão acima das
especificações do produto, desgaste natural de utilização, corrosão por produtos
químicos, acidentes, instalação inadequada, e quaisquer outros acontecimentos
que contradizem as recomendações do Manual de Instrução e ficha técnica do
produto, não serão cobertos pela garantia. Consulte o Manual de Instruções do
aparelho para mais informações.
Em caso de problemas, entre em contato com o atendimento Popular Filtros para
descrever os eventuais defeitos.
Caso seja necessário o retorno da mercadoria ao fornecedor ou fabricante para
manutenção, as despesas decorrentes do envio, embalagens e retorno do produto
correm por conta do cliente, independentemente de estar ou não na garantia.
Eventuais prejuízos pela interrupção do funcionamento do sistema de tratamento
não serão cobertos, sendo de inteira incumbência do cliente, a composição de um
sistema com redundâncias afim de possibilitar manutenções corretivas.
Procure orientação do atendimento Popular Filtros para o correto envio do
aparelho, tais como a retirada de peças e elementos filtrantes para adequação do
produto para o envio.
POPULAR FILTROS DAGUA LTDA
CNPJ: 35.870.417/0001-90
E-mail: contato@popularfiltros.com.br
Telefone: (47) 98468-1379
* Lembre-se de guardar sua Nota Fiscal

12. WWW.POPULARFILTROS.COM.BR
contato@popularfiltros.com.br
(47) 9 8468-1379
Filtro de Água Central
Elementos Filtrantes Granulares
Válvulas e acessórios para Filtros
Assistência Técnica e Manutenções
Garantia
