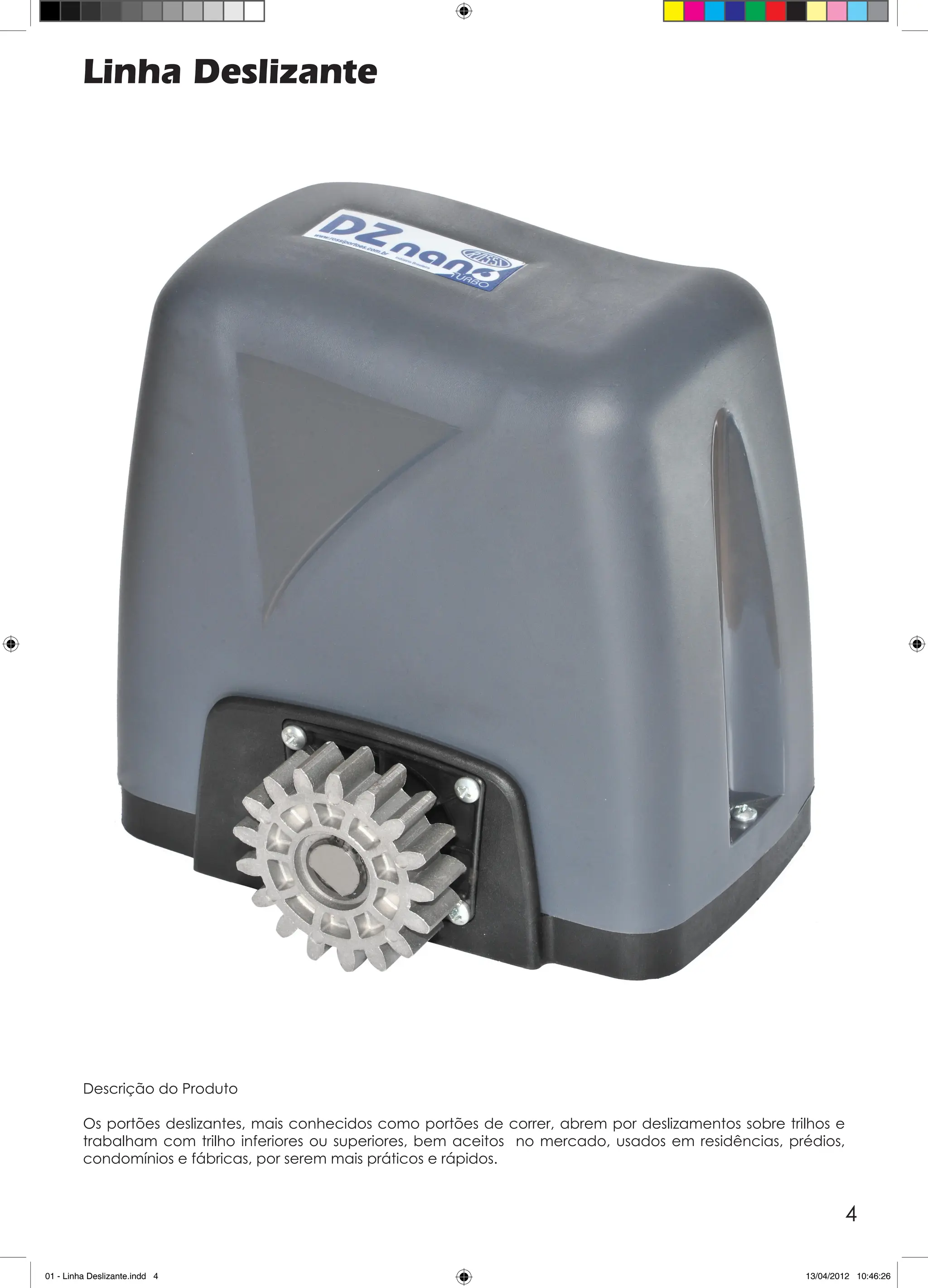

Linha Deslizante
Descrição do Produto
Os portões deslizantes, mais conhecidos como portões de correr, abrem por deslizamentos sobre trilhos e
trabalham com trilho inferiores ou superiores, bem aceitos no mercado, usados em residências, prédios,
condomínios e fábricas, por serem mais práticos e rápidos.
01 - Linha Deslizante.indd 4 13/04/2012 10:46:26
5
Linha Deslizante

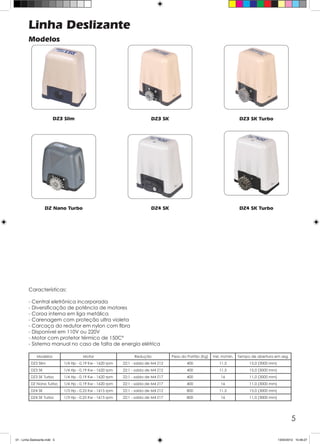

Modelos
DZ3 Slim
DZ Nano Turbo
DZ3 SK
DZ4 SK
DZ3 SK Turbo
DZ4 SK Turbo
Características:
- Central eletrônica incorporada
- Diversificação de potência de motores
- Coroa interna em liga metálica
- Carenagem com proteção ultra violeta
- Carcaça do redutor em nylon com fibra
- Disponível em 110V ou 220V
- Motor com protetor térmico de 150Cº
- Sistema manual no caso de falta de energia elétrica
Modelos Motor Redução Peso do Portão (Kg) Vel. m/min. Tempo de abertura em seg.
DZ3 Slim 1/4 Hp - 0,19 Kw - 1620 rpm 22:1 - saída de M4 Z12 400 11,5 15,0 (3000 mm)
DZ3 SK 1/4 Hp - 0,19 Kw - 1620 rpm 22:1 - saída de M4 Z12 400 11,5 15,0 (3000 mm)
DZ3 SK Turbo 1/4 Hp - 0,19 Kw - 1620 rpm 22:1 - saída de M4 Z17 400 16 11,0 (3000 mm)
DZ Nano Turbo 1/4 Hp - 0,19 Kw - 1620 rpm 22:1 - saída de M4 Z17 400 16 11,0 (3000 mm)
DZ4 SK 1/3 Hp - 0,25 Kw - 1615 rpm 22:1 - saída de M4 Z12 800 11,5 15,0 (3000 mm)
DZ4 SK Turbo 1/3 Hp - 0,25 Kw - 1615 rpm 22:1 - saída de M4 Z17 800 16 11,0 (3000 mm)
01 - Linha Deslizante.indd 5 13/04/2012 10:46:27
6
Linha Deslizante

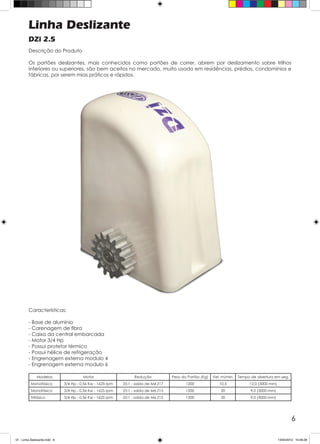

DZi 2.5
Características:
- Base de alumínio
- Carenagem de fibra
- Caixa da central embarcada
- Motor 3/4 Hp
- Possui protetor térmico
- Possui hélice de refrigeração
- Engrenagem externa modulo 4
- Engrenagem externa modulo 6
Descrição do Produto
Os portões deslizantes, mais conhecidos como portões de correr, abrem por deslizamento sobre trilhos
inferiores ou superiores, são bem aceitos no mercado, muito usado em residências, prédios, condomínios e
fábricas, por serem mias práticos e rápidos.
Modelos Motor Redução Peso do Portão (Kg) Vel. m/min. Tempo de abertura em seg.
Monofásico 3/4 Hp - 0,56 Kw - 1625 rpm 25:1 - saída de M4 Z17 1200 10,5 12,0 (3000 mm)
Monofásico 3/4 Hp - 0,56 Kw - 1625 rpm 25:1 - saída de M6 Z15 1200 20 9,0 (3000 mm)
Trifásico 3/4 Hp - 0,56 Kw - 1625 rpm 25:1 - saída de M6 Z15 1200 20 9,0 (3000 mm)
01 - Linha Deslizante.indd 6 13/04/2012 10:46:28
7
Linha Deslizante

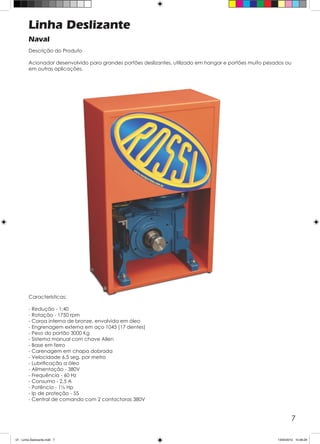

Naval
Descrição do Produto
Acionador desenvolvido para grandes portões deslizantes, utilizado em hangar e portões muito pesados ou
em outras aplicações.
Características:
- Redução - 1:40
- Rotação - 1750 rpm
- Coroa interna de bronze, envolvida em óleo
- Engrenagem externa em aço 1045 (17 dentes)
- Peso do portão 3000 Kg
- Sistema manual com chave Allen
- Base em ferro
- Carenagem em chapa dobrada
- Velocidade 6,5 seg. por metro
- Lubrificação a óleo
- Alimentação - 380V
- Frequência - 60 Hz
- Consumo - 2,5 A
- Potência - 1½ Hp
- Ip de proteção - 55
- Central de comando com 2 contactoras 380V
01 - Linha Deslizante.indd 7 13/04/2012 10:46:29
8
Linha Deslizante

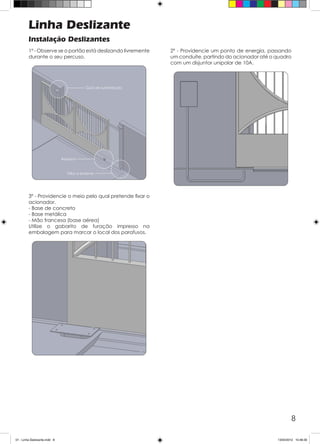

Instalação Deslizantes
1º - Observe se o portão está deslizando livremente
durante o seu percuso.
2º - Providencie um ponto de energia, passando
um conduíte, partindo do acionador até o quadro
com um disjuntor unipolar de 10A.
3º - Providencie o meio pelo qual pretende fixar o
acionador.
- Base de concreto
- Base metálica
- Mão francesa (base aérea)
Utilize o gabarito de furação impresso na
embalagem para marcar o local dos parafusos.
01 - Linha Deslizante.indd 8 13/04/2012 10:46:30
9
Linha Deslizante
Instalação Deslizantes

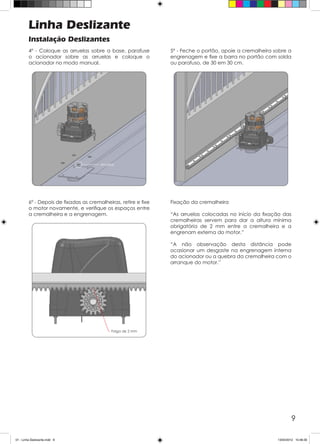

4º - Coloque as arruelas sobre a base, parafuse
o acionador sobre as arruelas e coloque o
acionador no modo manual.
6º - Depois de fixadas as cremalheiras, retire e fixe
o motor novamente, e verifique os espaços entre
a cremalheira e a engrenagem.
5º - Feche o portão, apoie a cremalheira sobre a
engrenagem e fixe a barra no portão com solda
ou parafuso, de 30 em 30 cm.
Fixação da cremalheira
“As arruelas colocadas no início da fixação das
cremalheiras servem para dar a altura mínima
obrigatória de 2 mm entre a cremalheira e a
engrenam externa do motor.”
“A não observação desta distância pode
ocasionar um desgaste na engrenagem interna
do acionador ou a quebra da cremalheira com o
arranque do motor.”
01 - Linha Deslizante.indd 9 13/04/2012 10:46:30
10
Linha Deslizante
Instalação Deslizantes

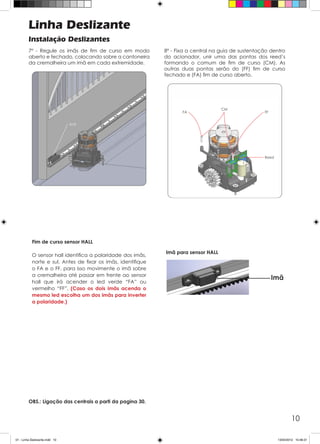

7º - Regule os imãs de fim de curso em modo
aberto e fechado, colocando sobre a cantoneira
da cremalheira um imã em cada extremidade.
OBS.: Ligação das centrais a parti da pagina 30.
8º - Fixa a central na guia de sustentação dentro
do acionador, unir uma das pontas dos reed’s
formando o comum de fim de curso (CM). As
outras duas pontas serão do (FF) fim de curso
fechado e (FA) fim de curso aberto.
Fim de curso sensor HALL
O sensor hall identifica a polaridade dos imãs,
norte e sul. Antes de fixar os imãs, identifique
o FA e o FF, para isso movimente o imã sobre
a cremalheira até passar em frente ao sensor
hall que irá acender o led verde “FA” ou
vermelho “FF”. (Caso os dois imãs acenda o
mesmo led escolha um dos imãs para inverter
a polaridade.)
Imã para sensor HALL
01 - Linha Deslizante.indd 10 13/04/2012 10:46:31
