Alta Disponibilidade em Ambientes Linux

Alta Disponibilidade em Ambientes Linux


Felipe Buarque de Queiroz
Jorge Fernando Matsudo Iwano
{felipe.buarque, jorge.iwano}@gmail.com

Fundação de Amparo a Pesquisa do Estado de Alagoas - FAPEAL
Unidade Gestora de Tecnologia da Informação - UGTI

Agosto de 2009

1 / 32

Introdução

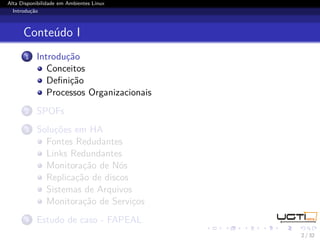

Conteúdo I
1 Introdução
Conceitos
Deﬁnição
Processos Organizacionais
2 SPOFs
3 Soluções em HA
Fontes Redudantes
Links Redundantes
Monitoração de Nós
Replicação de discos
Sistemas de Arquivos
Monitoração de Serviços
4 Estudo de caso - FAPEAL
2 / 32

Introdução
Conceitos

Tipos de disponibilidade

Disponibilidade Básica: encontrada em máquinas comuns,
sem nenhum mecanismo especial em software ou hardware.
Disponibilidade de 99% a 99, 9%
Alta Disponibilidade: adiciona-se mecanismos de detecção,
recuperação e mascaramento de falhas. Disponibilidade de
99, 99% a 99, 999%
Disponibilidade Contínua: cada vez mais próximo de 100%
de disponibilidade. Tempo de inoperância desprezível. Todas
as paradas são mascaradas.

3 / 32

Introdução
Conceitos

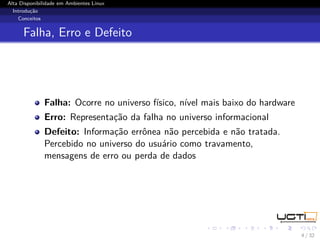

Falha, Erro e Defeito

Falha: Ocorre no universo físico, nível mais baixo do hardware
Erro: Representação da falha no universo informacional
Defeito: Informação errônea não percebida e não tratada.
Percebido no universo do usuário como travamento,
mensagens de erro ou perda de dados

4 / 32

Introdução
Conceitos

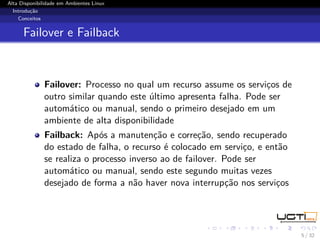

Failover e Failback

Failover: Processo no qual um recurso assume os serviços de
outro similar quando este último apresenta falha. Pode ser
automático ou manual, sendo o primeiro desejado em um
ambiente de alta disponibilidade
Failback: Após a manutenção e correção, sendo recuperado
do estado de falha, o recurso é colocado em serviço, e então
se realiza o processo inverso ao de failover. Pode ser
automático ou manual, sendo este segundo muitas vezes
desejado de forma a não haver nova interrupção nos serviços

5 / 32

Introdução
Conceitos

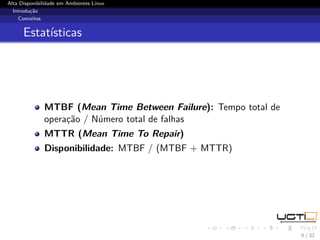

Estatísticas

MTBF (Mean Time Between Failure): Tempo total de
operação / Número total de falhas
MTTR (Mean Time To Repair)
Disponibilidade: MTBF / (MTBF + MTTR)

6 / 32

Introdução
Conceitos

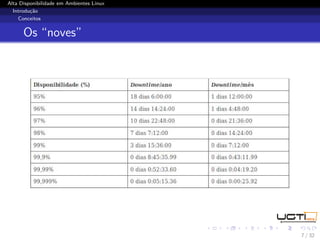

Os “noves”

7 / 32

Introdução
Deﬁnição

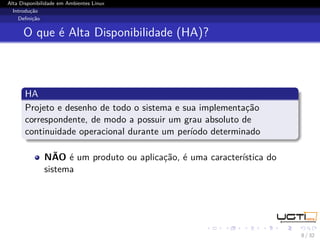

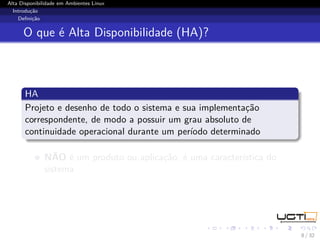

O que é Alta Disponibilidade (HA)?

HA
Projeto e desenho de todo o sistema e sua implementação
correspondente, de modo a possuir um grau absoluto de
continuidade operacional durante um período determinado

NÃO é um produto ou aplicação, é uma característica do
sistema

8 / 32

Introdução

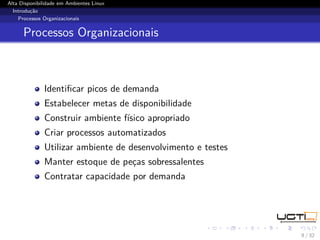

Identiﬁcar picos de demanda
Estabelecer metas de disponibilidade
Construir ambiente físico apropriado
Criar processos automatizados
Utilizar ambiente de desenvolvimento e testes
Manter estoque de peças sobressalentes
Contratar capacidade por demanda

9 / 32

Introdução


Deﬁnir um processo de escalonamento
Realizar um planejamento para desastres
Treinar a equipe para administração do sistema em HA
Realizar testes periodicamente
Documentar todo e qualquer detalhe

10 / 32

SPOFs

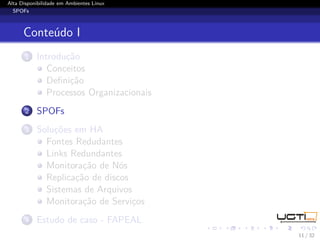

Conteúdo I
1 Introdução
Conceitos
Deﬁnição
2 SPOFs
3 Soluções em HA
Fontes Redudantes
Links Redundantes
11 / 32

SPOFs

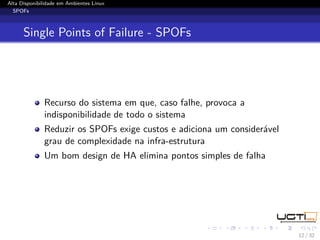

Single Points of Failure - SPOFs

Recurso do sistema em que, caso falhe, provoca a
indisponibilidade de todo o sistema
Reduzir os SPOFs exige custos e adiciona um considerável
grau de complexidade na infra-estrutura
Um bom design de HA elimina pontos simples de falha

12 / 32

SPOFs

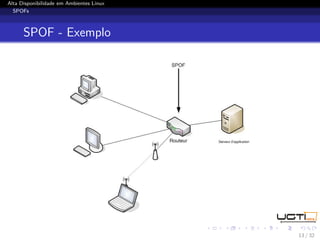

SPOF - Exemplo

13 / 32

SPOFs

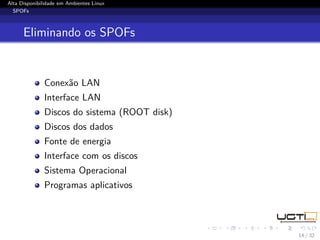

Eliminando os SPOFs

Conexão LAN
Interface LAN
Discos do sistema (ROOT disk)
Discos dos dados
Fonte de energia
Interface com os discos
Sistema Operacional
Programas aplicativos

14 / 32

Soluções em HA

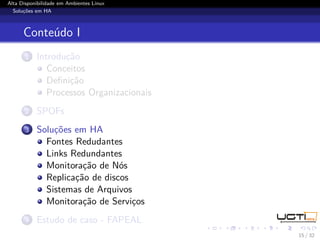

Conteúdo I
1 Introdução
Conceitos
Deﬁnição
2 SPOFs
3 Soluções em HA
Fontes Redudantes
Links Redundantes
15 / 32

Soluções em HA
Fontes Redudantes

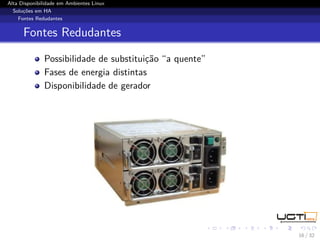

Fontes Redudantes

Possibilidade de substituição “a quente”
Fases de energia distintas
Disponibilidade de gerador

16 / 32

Soluções em HA
Links Redundantes

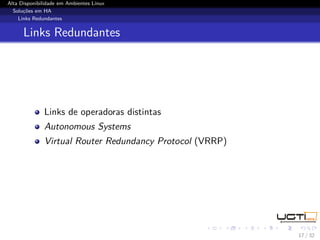

Links Redundantes

Links de operadoras distintas
Autonomous Systems
Virtual Router Redundancy Protocol (VRRP)

17 / 32

Soluções em HA
Links Redundantes

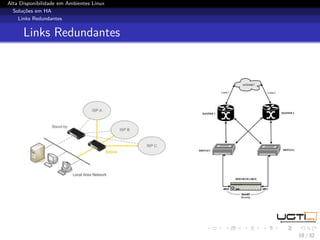

Links Redundantes

18 / 32

Soluções em HA

Heartbeat
Núcleo do ambiente de HA
Monitoramento dos servidores em produção
Coordena as ações de failover e failback

19 / 32

Soluções em HA

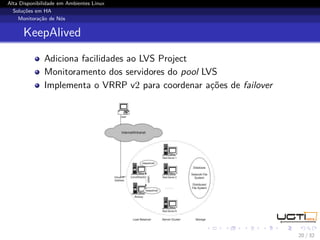

KeepAlived
Adiciona facilidades ao LVS Project
Monitoramento dos servidores do pool LVS
Implementa o VRRP v2 para coordenar ações de failover

20 / 32

Soluções em HA

Redundant Array of Independent Drives - RAID

Subsistema de armazenamento composto de vários discos
individuais
2 objetivos básicos: desempenho e segurança
Implementação via hardware ou software
Técnicas:
RAID 0
RAID 1
RAID 2
RAID 3
RAID 4
RAID 5
RAID 6
RAID 10
RAID 50
RAID 100
21 / 32

Soluções em HA

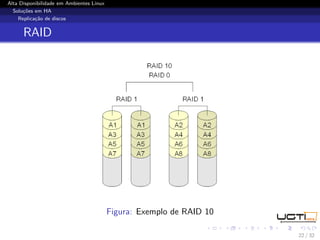

RAID

Figura: Exemplo de RAID 10

22 / 32

Soluções em HA

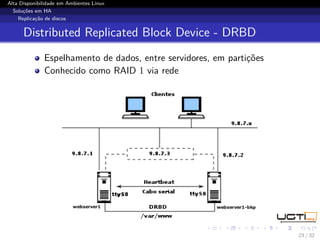

Distributed Replicated Block Device - DRBD
Espelhamento de dados, entre servidores, em partições
Conhecido como RAID 1 via rede

23 / 32

Soluções em HA

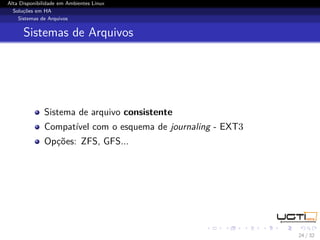

Sistema de arquivo consistente
Compatível com o esquema de journaling - EXT3
Opções: ZFS, GFS...

24 / 32

Soluções em HA

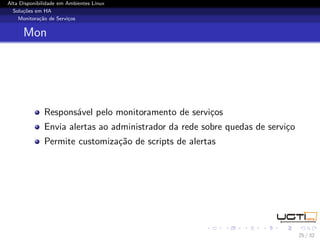

Mon

Responsável pelo monitoramento de serviços
Envia alertas ao administrador da rede sobre quedas de serviço
Permite customização de scripts de alertas

25 / 32

Soluções em HA

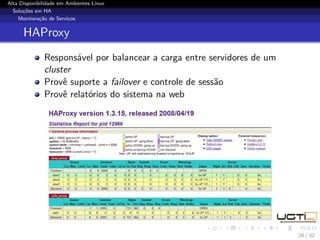

HAProxy
Responsável por balancear a carga entre servidores de um
cluster
Provê suporte a failover e controle de sessão
Provê relatórios do sistema na web

26 / 32

Estudo de caso - FAPEAL

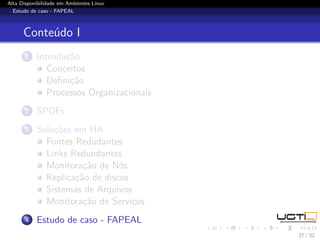

Conteúdo I
1 Introdução
Conceitos
Deﬁnição
2 SPOFs
3 Soluções em HA
Fontes Redudantes
Links Redundantes
27 / 32

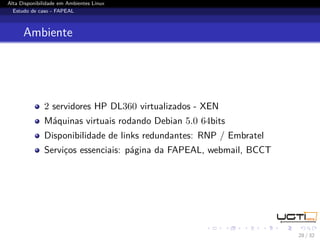

Ambiente

2 servidores HP DL360 virtualizados - XEN
Máquinas virtuais rodando Debian 5.0 64bits
Disponibilidade de links redundantes: RNP / Embratel
Serviços essenciais: página da FAPEAL, webmail, BCCT

28 / 32

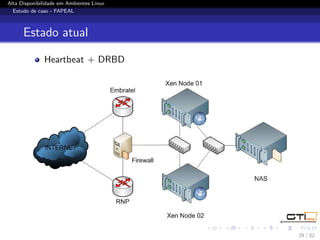

Estado atual

Heartbeat + DRBD

29 / 32

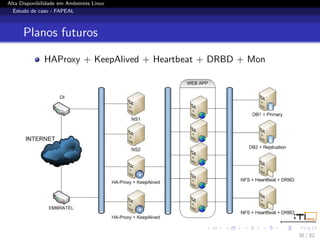

Planos futuros

HAProxy + KeepAlived + Heartbeat + DRBD + Mon

30 / 32


Links Interessantes

Linux HA - http://www.linux-ha.org/
LVS Project - http://www.linuxvirtualserver.org/

31 / 32

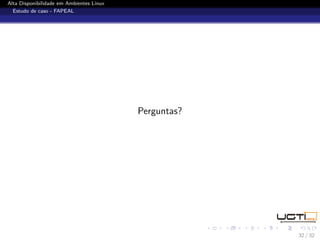

Perguntas?

32 / 32
