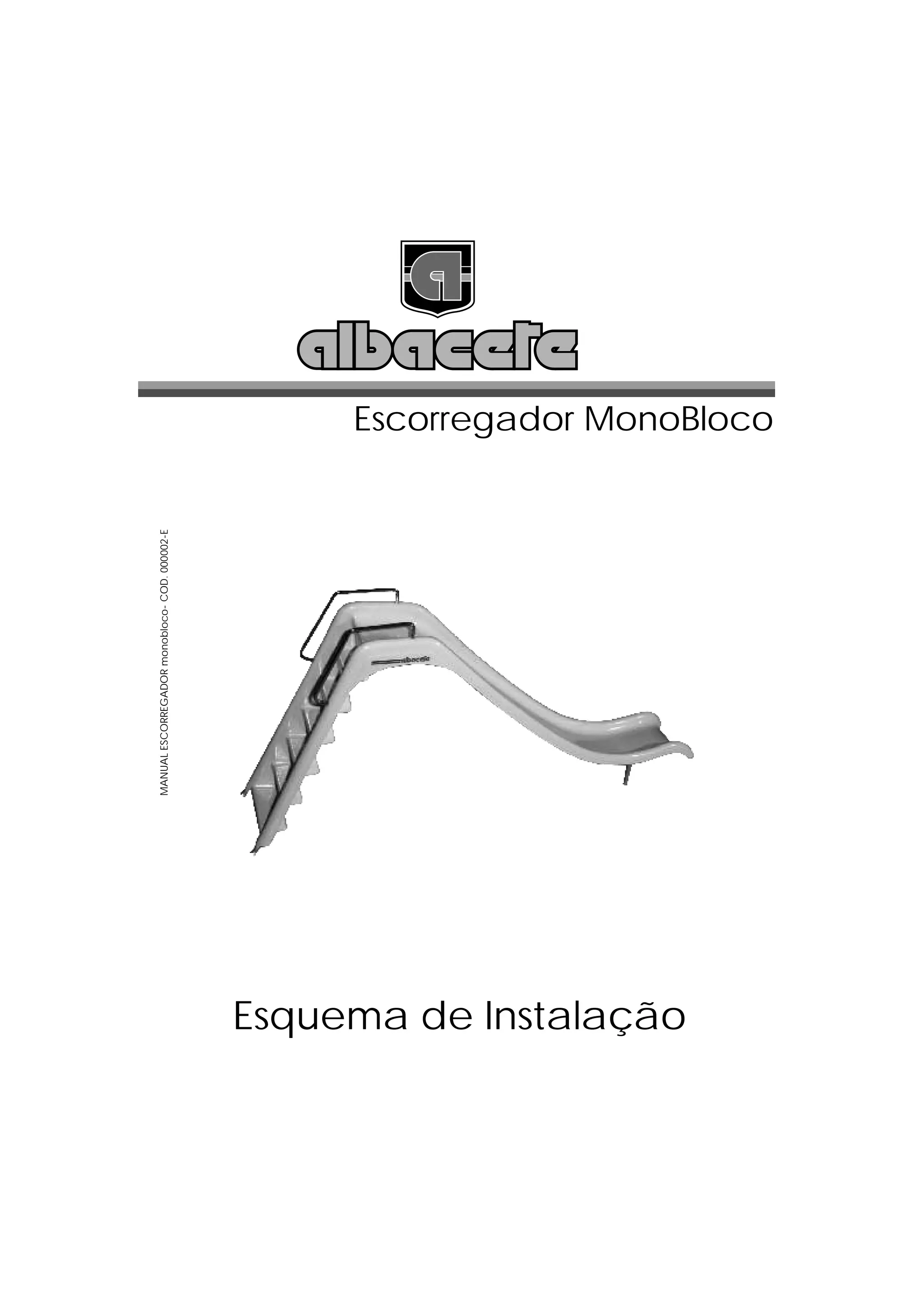

1. MANUAL ESCORREGADOR monobloco- COD. 000002-E
Esquema de Instalação
Escorregador MonoBloco

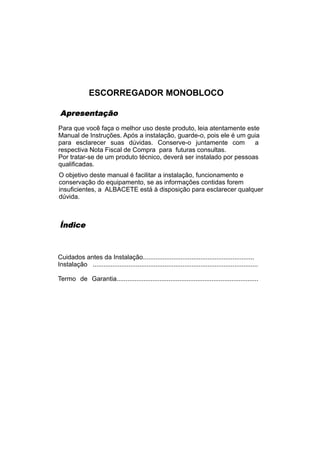

2. ESCORREGADOR MONOBLOCO
Apresentação
Para que você faça o melhor uso deste produto, leia atentamente este
Manual de Instruções. Após a instalação, guarde-o, pois ele é um guia
para esclarecer suas dúvidas. Conserve-o juntamente com a
respectiva Nota Fiscal de Compra para futuras consultas.
Por tratar-se de um produto técnico, deverá ser instalado por pessoas
qualificadas.
O objetivo deste manual é facilitar a instalação, funcionamento e
conservação do equipamento, se as informações contidas forem
insuficientes, a ALBACETE está à disposição para esclarecer qualquer
dúvida.
Índice
Cuidados antes da Instalação..............................................................
Instalação ............................................................................................
Termo de Garantia...............................................................................

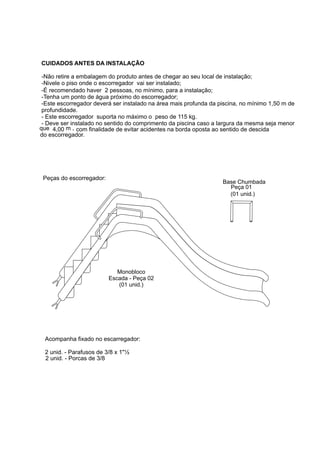

3. CUIDADOS ANTES DA INSTALAÇÃO
-Não retire a embalagem do produto antes de chegar ao seu local de instalação;
-Nivele o piso onde o escorregador vai ser instalado;
-É recomendado haver 2 pessoas, no mínimo, para a instalação;
-Tenha um ponto de água próximo do escorregador;
-Este escorregador deverá ser instalado na área mais profunda da piscina, no mínimo 1,50 m de
profundidade.
- Este escorregador suporta no máximo o peso de 115 kg.
- Deve ser instalado no sentido do comprimento da piscina caso a largura da mesma seja menor
que 4,00 m , com finalidade de evitar acidentes na borda oposta ao sentido de descida
do escorregador.
Peças do escorregador:
Base Chumbada
Peça 01
(01 unid.)
Monobloco
Escada - Peça 02
(01 unid.)
Acompanha fixado no escarregador:
2 unid. - Parafusos de 3/8 x 1"½
2 unid. - Porcas de 3/8

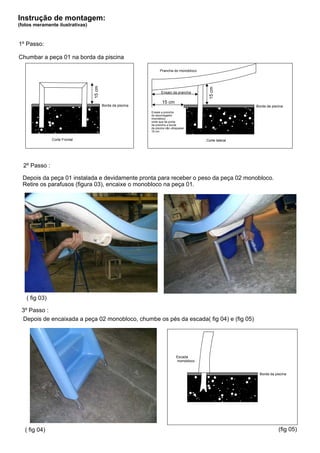

4. Instrução de montagem:
(fotos meramente ilustrativas)
1º Passo:
Chumbar a peça 01 na borda da piscina
Prancha do monobloco
15 cm
15 cm
Ensaio da prancha
15 cm
Borda da piscina Borda da piscina
Ensaie a prancha
do escorregador
monobloco
onde que da ponta
da prancha a borda
da piscina não ultrapasse
15 cm.
Corte Frontal Corte lateral
2º Passo :
Depois da peça 01 instalada e devidamente pronta para receber o peso da peça 02 monobloco.
Retire os parafusos (figura 03), encaixe o monobloco na peça 01.
( fig 03)
3º Passo :
Depois de encaixada a peça 02 monobloco, chumbe os pés da escada( fig 04) e (fig 05)
Escada
monobloco
Borda da piscina
( fig 04) (fig 05)

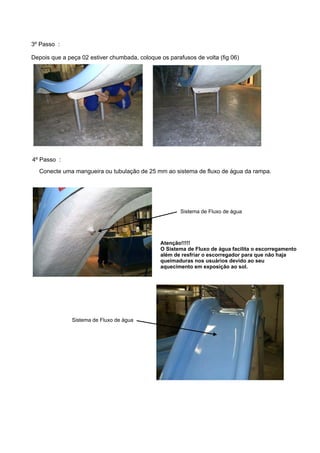

5. 3º Passo :
Depois que a peça 02 estiver chumbada, coloque os parafusos de volta (fig 06)
4º Passo :
Conecte uma mangueira ou tubulação de 25 mm ao sistema de fluxo de água da rampa.
Sistema de Fluxo de água
Atenção!!!!!
O Sistema de Fluxo de água facilita o escorregamento
além de resfriar o escorregador para que não haja
queimaduras nos usuários devido ao seu
aquecimento em exposição ao sol.
Sistema de Fluxo de água

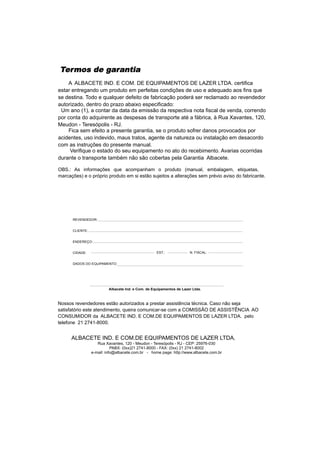

6. Termos de garantia
A ALBACETE IND. E COM. DE EQUIPAMENTOS DE LAZER LTDA. certifica
estar entregando um produto em perfeitas condições de uso e adequado aos fins que
se destina. Todo e qualquer defeito de fabricação poderá ser reclamado ao revendedor
autorizado, dentro do prazo abaixo especificado:
Um ano (1), a contar da data da emissão da respectiva nota fiscal de venda, correndo
por conta do adquirente as despesas de transporte até a fábrica, à Rua Xavantes, 120,
Meudon - Teresópolis - RJ.
Fica sem efeito a presente garantia, se o produto sofrer danos provocados por
acidentes, uso indevido, maus tratos, agente da natureza ou instalação em desacordo
com as instruções do presente manual.
Verifique o estado do seu equipamento no ato do recebimento. Avarias ocorridas
durante o transporte também não são cobertas pela Garantia Albacete.
OBS.: As informações que acompanham o produto (manual, embalagem, etiquetas,
marcações) e o próprio produto em si estão sujeitos a alterações sem prévio aviso do fabricante.
REVENDEDOR:
CLIENTE:
ENDEREÇO:
CIDADE: EST.: N. FISCAL:
DADOS DO EQUIPAMENTO:
Albacete Ind. e Com. de Equipamentos de Lazer Ltda.
Nossos revendedores estão autorizados a prestar assistência técnica. Caso não seja
satisfatório este atendimento, queira comunicar-se com a COMISSÃO DE ASSISTÊNCIA AO
CONSUMIDOR da ALBACETE IND. E COM.DE EQUIPAMENTOS DE LAZER LTDA. pelo
telefone 21 2741-8000.
ALBACETE IND. E COM.DE EQUIPAMENTOS DE LAZER LTDA.
Rua Xavantes, 120 - Meudon - Teresópolis - RJ - CEP: 25976-030
PABX: (0xx)21 2741-8000 - FAX: (0xx) 21 2741-8002
e-mail: info@albacete.com.br - home page: http://www.albacete.com.br
