O documento descreve os componentes e etapas necessárias para a elaboração de um projeto de instalações elétricas prediais, incluindo memorial descritivo, memória de cálculo, plantas, diagramas e lista de materiais. Apresenta também os critérios, normatização e fluxograma para o desenvolvimento de um projeto elétrico.
E cap 2- projeto de instalações elétricas
- 1. Eng. Eletricista ÉvertonN. R. Q. Fernandes 2- O Projeto de Instalações Elétricas Prediais
- 2.
- 3. 2.2 Partes Componentesde Um Projeto • ART • Carta de Solicitação à Concessionária • Memorial Descritivo • Memória de Cálculo Cálculo da Demanda Dimensionamento dos Condutores e Condutos Dimensionamento das Proteções • Plantas de Situação e de Pavimentos • Quadro de Distribuição de Cargas • Diagramas Multifilar ou Unifilar • Lista de Materiais • Detalhes Entrada de Serviço Caixa de Seccionadora Centros de Medição Caixas de Passagem
- 4.

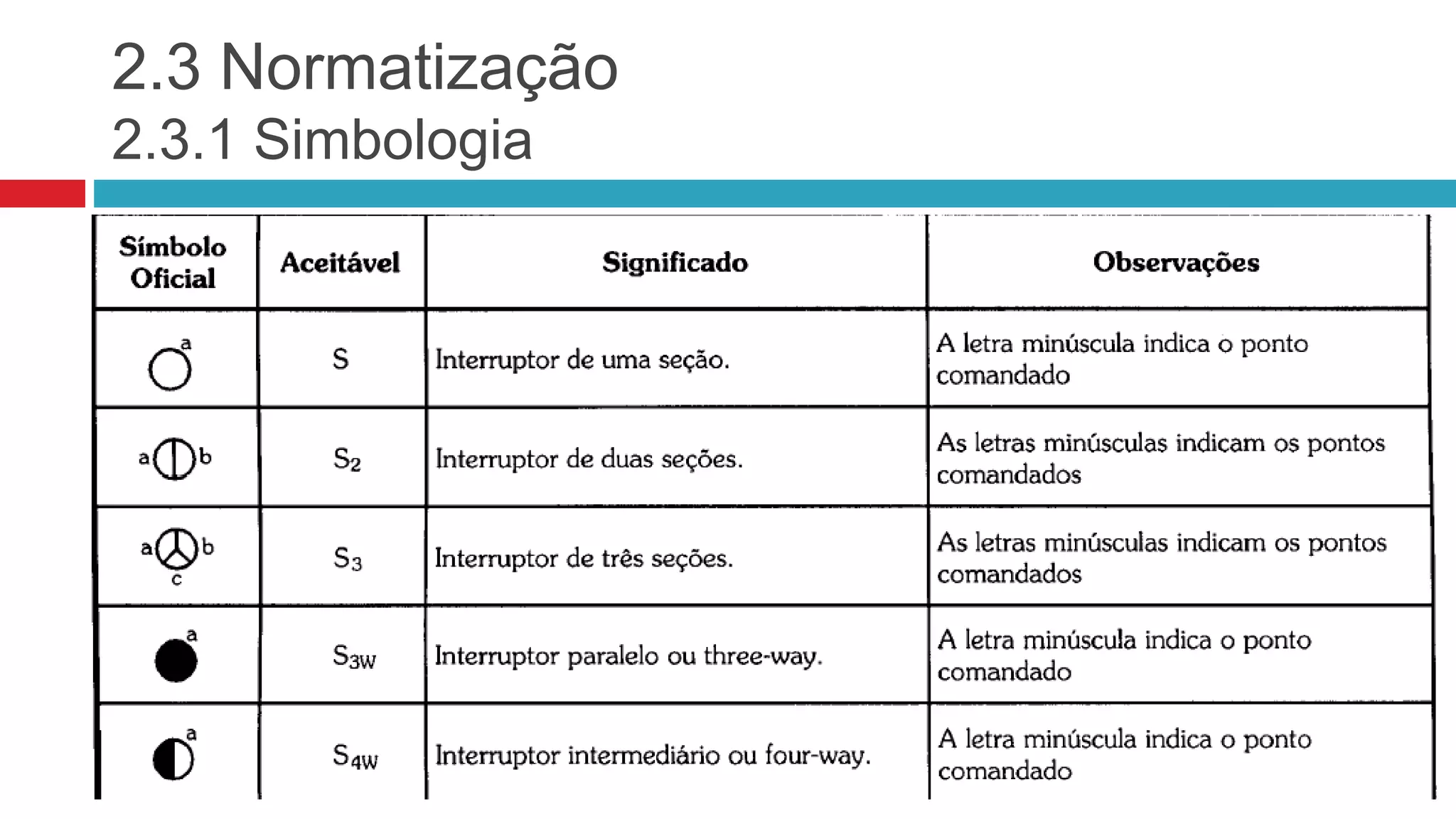

- 5.
- 6. 2.3 Normatização 2.3.2 Recomendaçõese Normas Técnicas
- 7. 2.4 Critérios paraa Elaboração do Projeto de Instalações Elétricas
- 8. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas
- 9. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas
- 10. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas
- 11. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas
- 12. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas
- 13. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas
- 14. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas

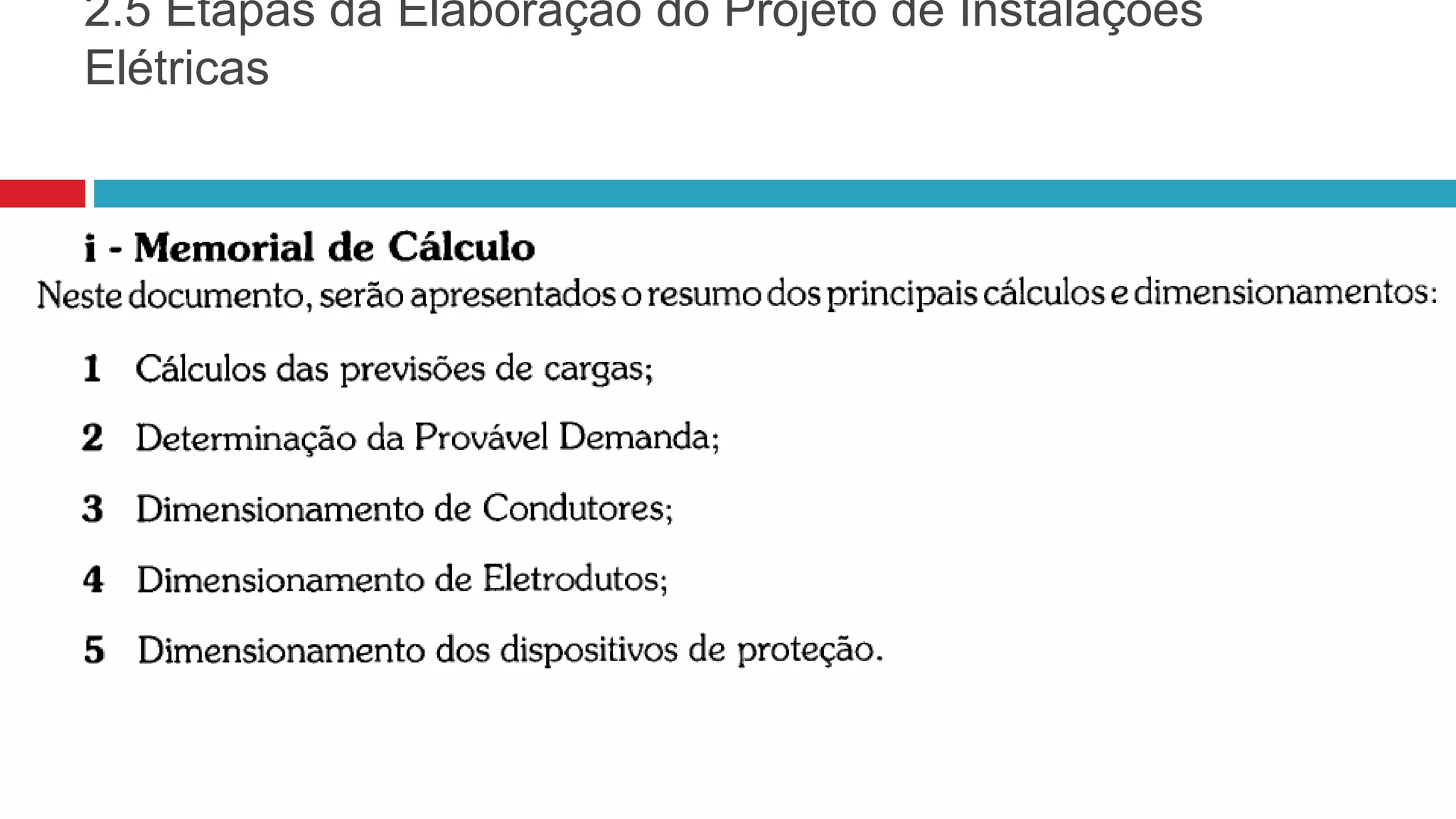

- 15. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas

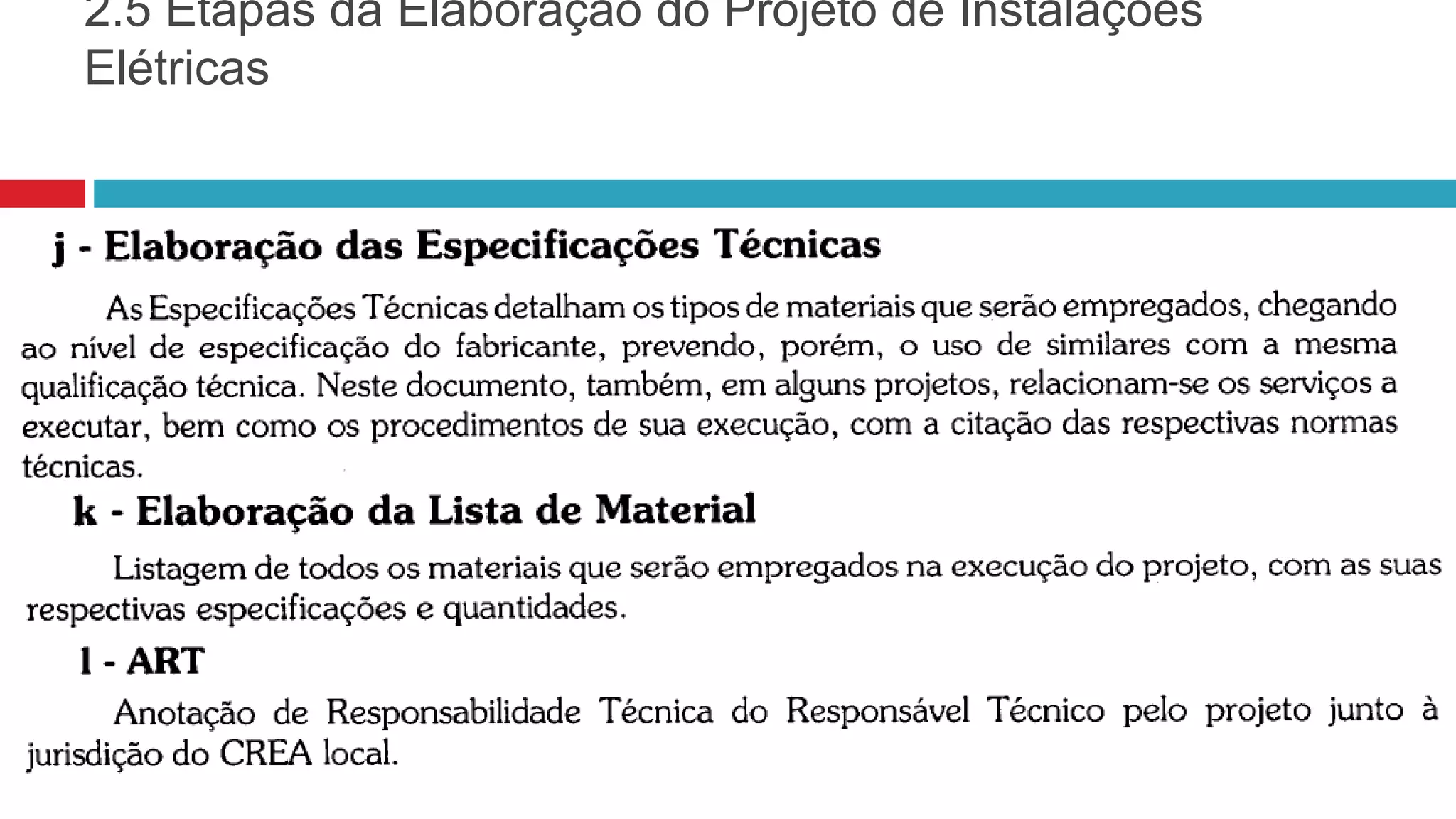

- 16. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas
- 17. 2.5 Etapas daElaboração do Projeto de Instalações Elétricas
- 18. 2.6 Fluxograma de Elaboraçãode um Projeto
Notas do Editor
- #7 No caso do Rio Grande do Norte, Há a norma Fornecimento de Energia Elétrica em Baixa Tensão Individual.
- #8 1-Acessibilidade para que todos os pontos permitam manobras adequadas e eventuais manutenções. 2-A instalação deve ser projetada de modo a permitir uma reserva de carga para acréscimos de carga futura e flexibilidade para alterações 3-Devem seguir as normas técnicas de visando garantir o pleno funcionamento dos componentes do sistema e a integridade física dos usuários

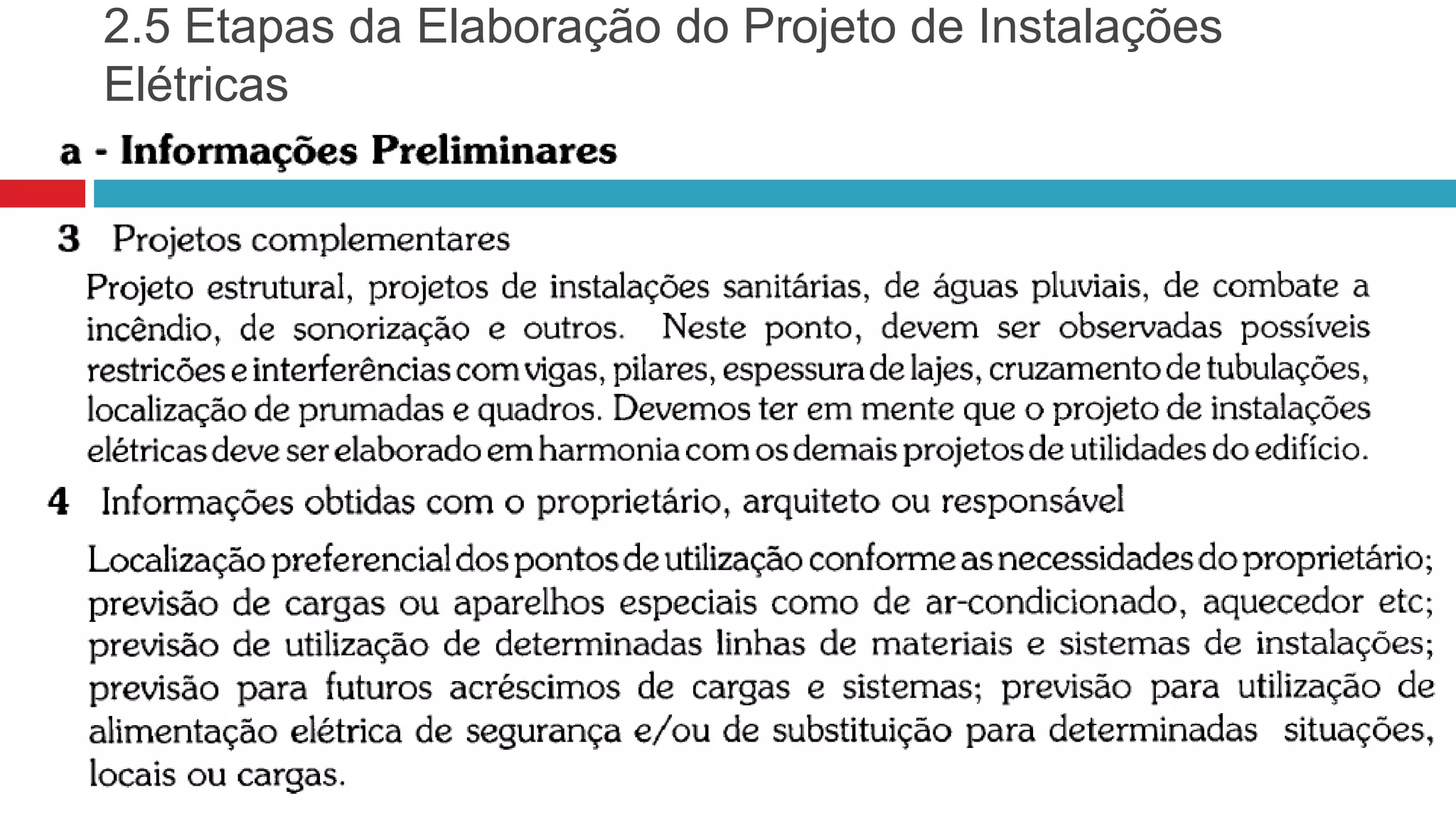

- #9 1-Localização dos acessos ao Edifício, bem como da rede elétrica da concessionária que atende o local, verificando a existência, o tipo de fornecimento, posicionamento em relação ao prédio. 2- Plantas, cortes, detalhes e fachadas. Obtém-se a partir daí todas as dimensões, inclusive pé-direito, de todos os recintos e áreas externas, bem como sua respectiva utilização. 3-Projeto estrutural, de instalações sanitárias, de águas pluviais, de combate a incêndio, de telecomunicação (vídeo, som), etc. Neste ponto deve ser
- #10 1-Localização dos acessos ao Edifício, bem como da rede elétrica da concessionária que atende o local, verificando a existência, o tipo de fornecimento, posicionamento em relação ao prédio. 2- Plantas, cortes, detalhes e fachadas. Obtém-se a partir daí todas as dimensões, inclusive pé-direito, de todos os recintos e áreas externas, bem como sua respectiva utilização. 3-Projeto estrutural, de instalações sanitárias, de águas pluviais, de combate a incêndio, de telecomunicação (vídeo, som), etc. Neste ponto deve ser
- #11 1-Localização dos acessos ao Edifício, bem como da rede elétrica da concessionária que atende o local, verificando a existência, o tipo de fornecimento, posicionamento em relação ao prédio. 2- Plantas, cortes, detalhes e fachadas. Obtém-se a partir daí todas as dimensões, inclusive pé-direito, de todos os recintos e áreas externas, bem como sua respectiva utilização. 3-Projeto estrutural, de instalações sanitárias, de águas pluviais, de combate a incêndio, de telecomunicação (vídeo, som), etc. Neste ponto deve ser
