1. Divisão de Imagens 3D com CloudCompare
Prof. Esp. Tiago A. Silva
www.tiago.blog.br
MINICURSO PROCESSAMENTO DE IMAGENS 3D

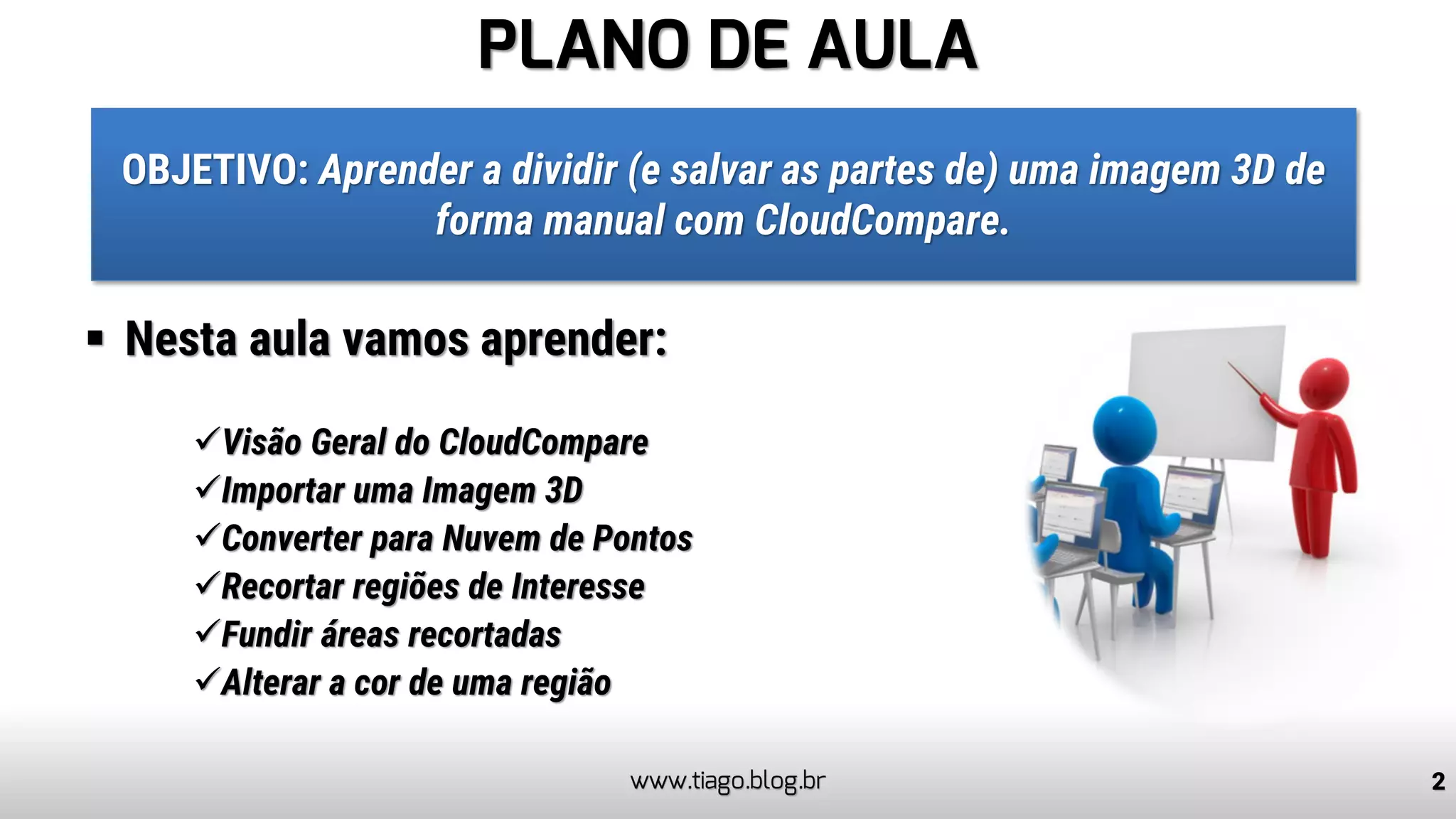

2. PLANO DE AULA
▪ Nesta aula vamos aprender:
✓Visão Geral do CloudCompare
✓Importar uma Imagem 3D
✓Converter para Nuvem de Pontos
✓Recortar regiões de Interesse
✓Fundir áreas recortadas
✓Alterar a cor de uma região
2www.tiago.blog.br
OBJETIVO: Aprender a dividir (e salvar as partes de) uma imagem 3D de
forma manual com CloudCompare.

3. VISÃO GERAL CLOUDCOMPARE

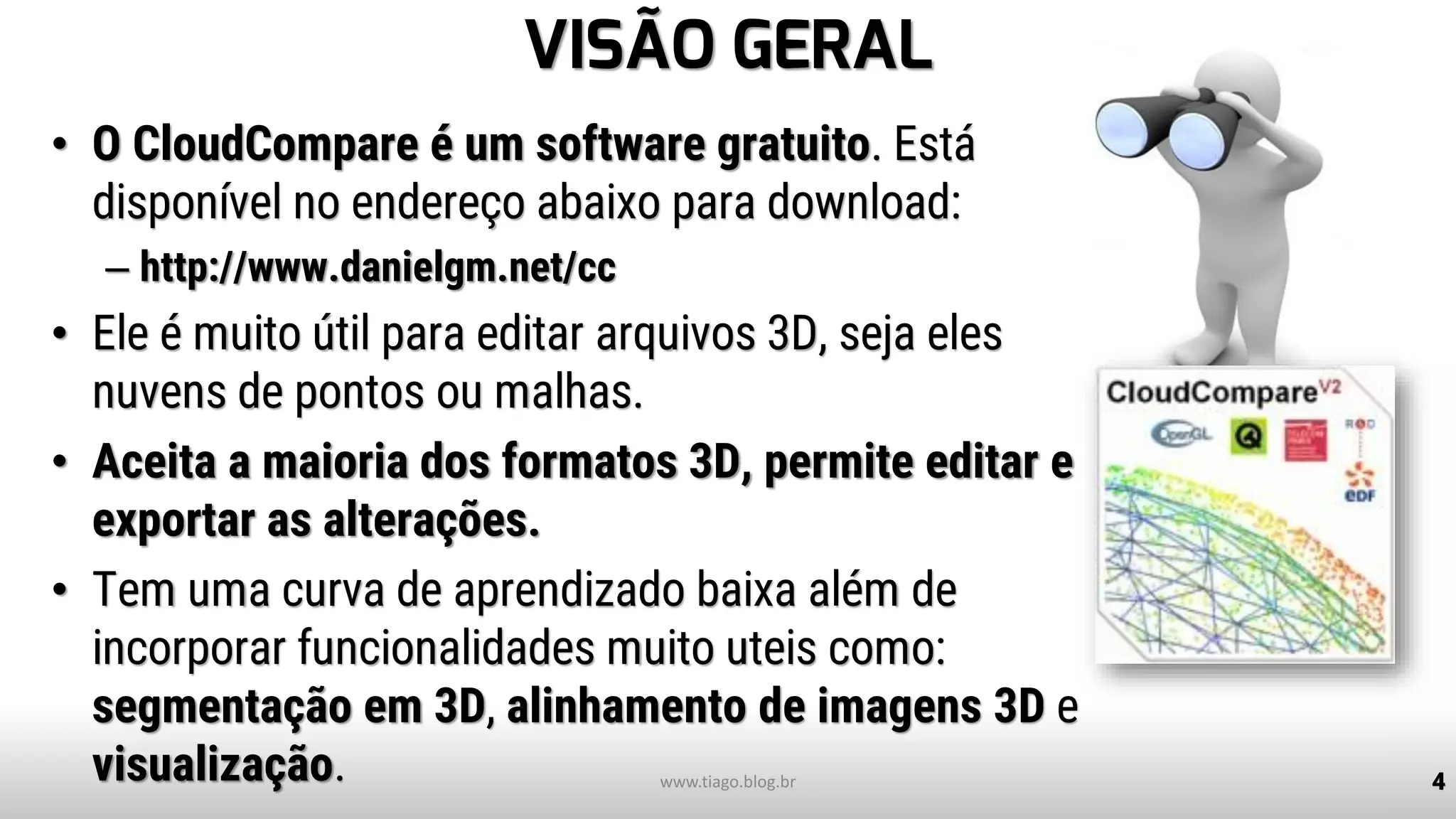

4. VISÃO GERAL
• O CloudCompare é um software gratuito. Está
disponível no endereço abaixo para download:
– http://www.danielgm.net/cc
• Ele é muito útil para editar arquivos 3D, seja eles
nuvens de pontos ou malhas.
• Aceita a maioria dos formatos 3D, permite editar e
exportar as alterações.
• Tem uma curva de aprendizado baixa além de
incorporar funcionalidades muito uteis como:
segmentação em 3D, alinhamento de imagens 3D e
visualização. 4www.tiago.blog.br

5. IMPORTAR UMA IMAGEM 3D

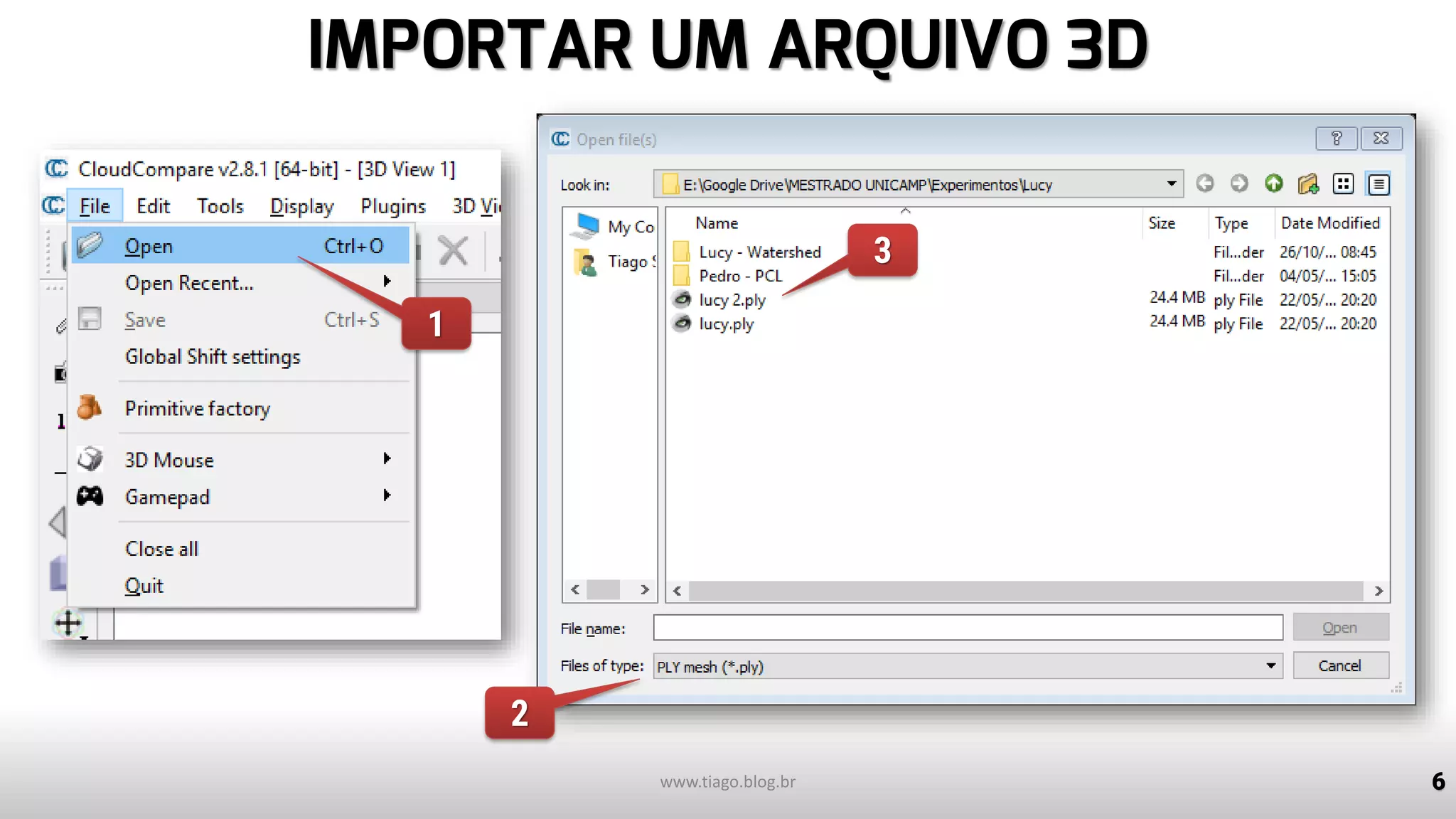

6. IMPORTAR UM ARQUIVO 3D
6www.tiago.blog.br
1
2
3

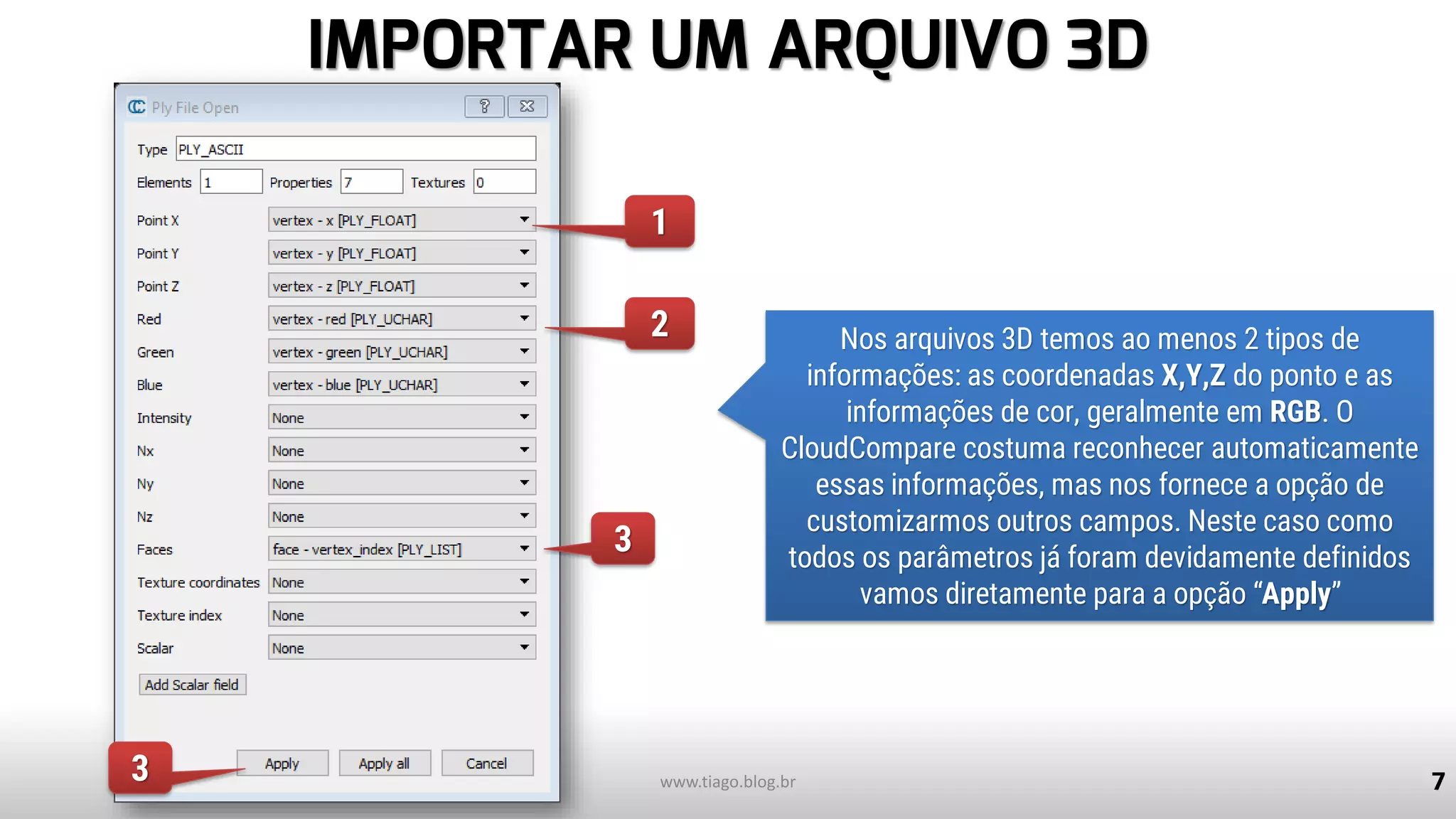

7. IMPORTAR UM ARQUIVO 3D
7
Nos arquivos 3D temos ao menos 2 tipos de
informações: as coordenadas X,Y,Z do ponto e as
informações de cor, geralmente em RGB. O
CloudCompare costuma reconhecer automaticamente
essas informações, mas nos fornece a opção de
customizarmos outros campos. Neste caso como
todos os parâmetros já foram devidamente definidos
vamos diretamente para a opção “Apply”
www.tiago.blog.br
1
2
3
3

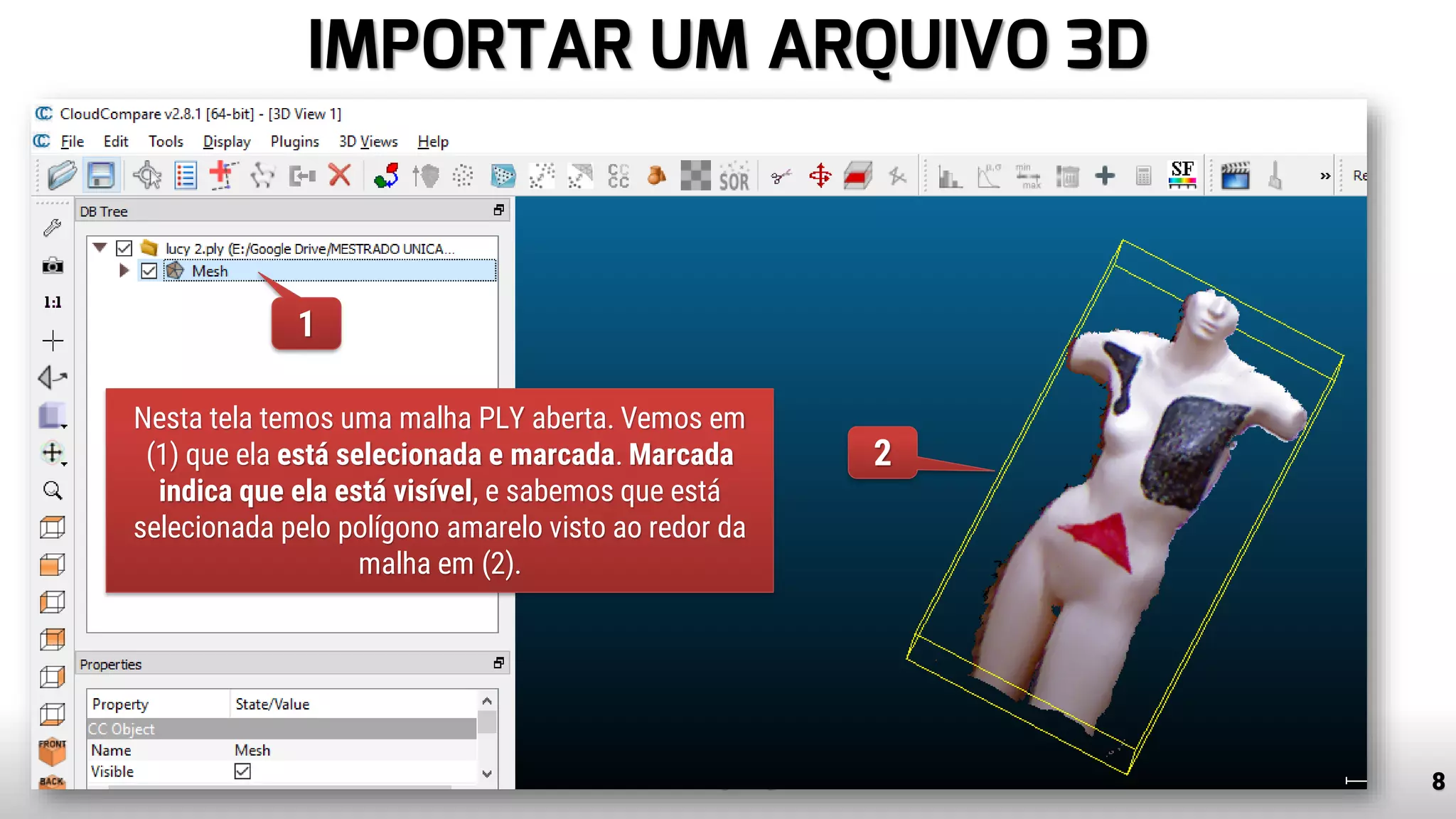

8. IMPORTAR UM ARQUIVO 3D
8www.tiago.blog.br
1
2
Nesta tela temos uma malha PLY aberta. Vemos em
(1) que ela está selecionada e marcada. Marcada
indica que ela está visível, e sabemos que está
selecionada pelo polígono amarelo visto ao redor da
malha em (2).

9. CONVERTER PARA NUVEM DE PONTOS

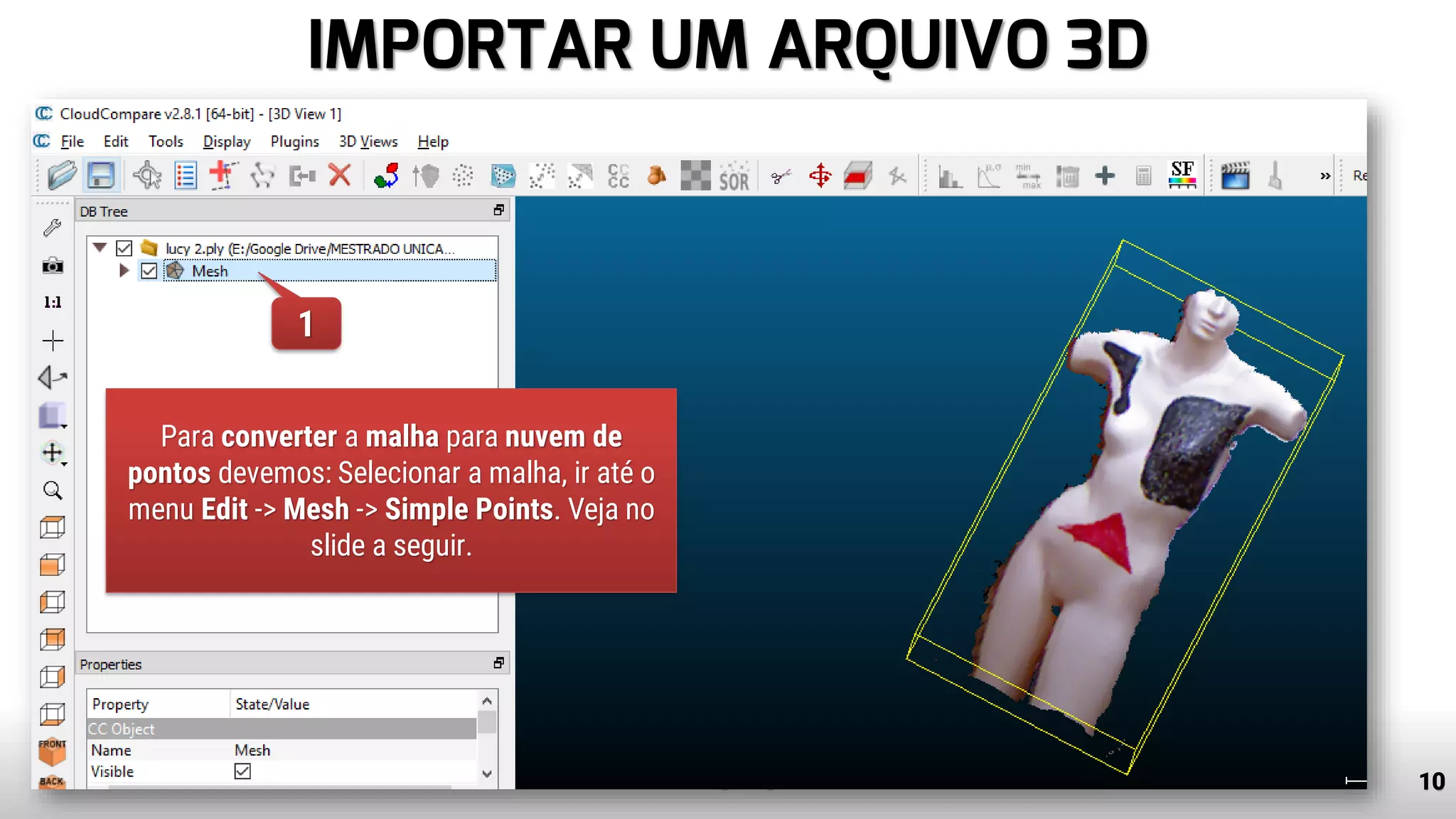

10. IMPORTAR UM ARQUIVO 3D
10www.tiago.blog.br
1
Para converter a malha para nuvem de
pontos devemos: Selecionar a malha, ir até o
menu Edit -> Mesh -> Simple Points. Veja no
slide a seguir.

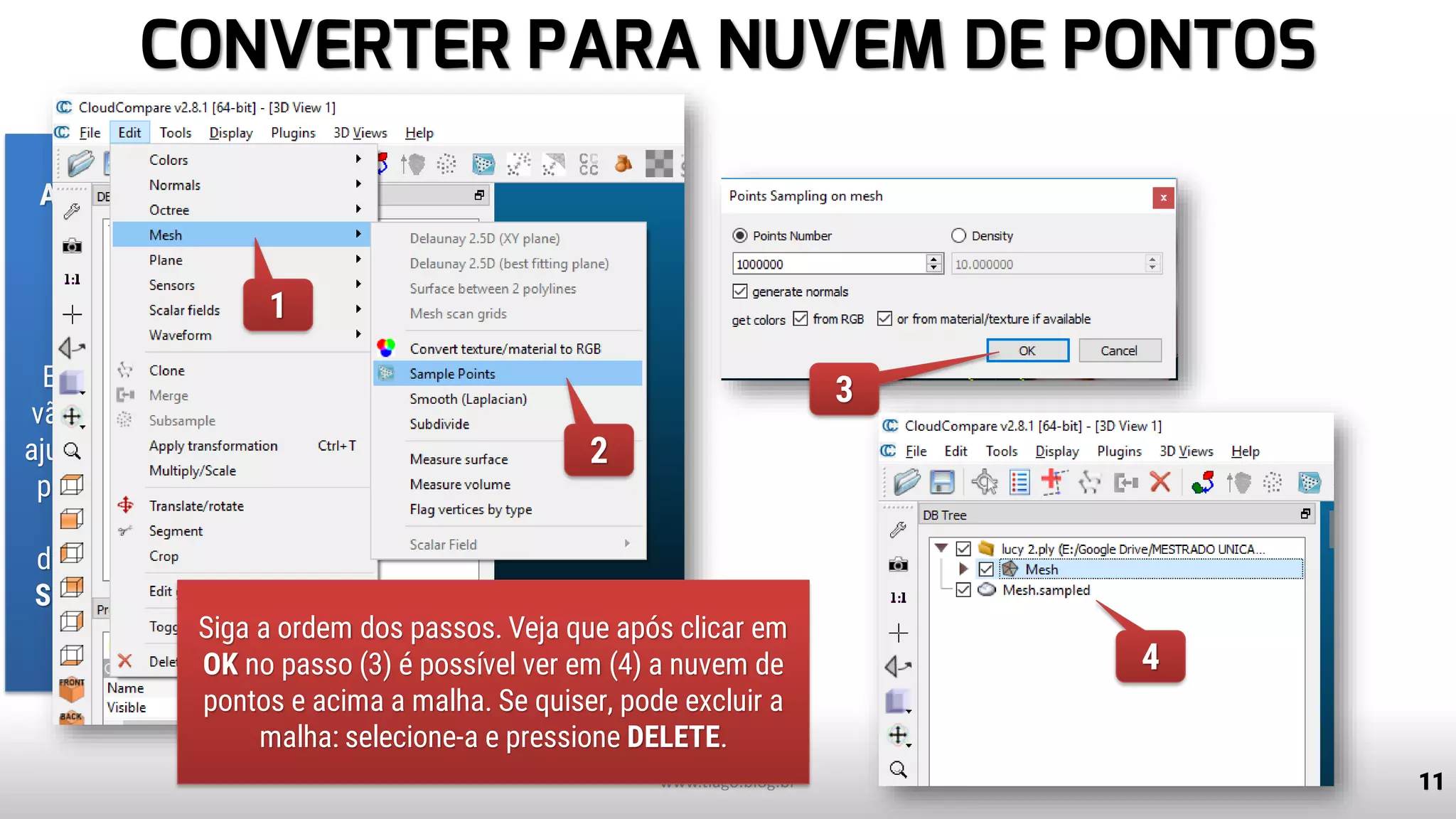

11. CONVERTER PARA NUVEM DE PONTOS
11
Antes de prosseguirmos
temos que habilitar a
visualização de duas
ferramentas: Régua e
Painel de Navegação.
Essas duas ferramentas
vão, respectivamente, nos
ajudar a aferir os recuos de
parágrafo e visualizar os
títulos/paginas do
documento rapidamente.
Siga os passos ao lado a
partir da guia Exibir
www.tiago.blog.br
1
2
3
Siga a ordem dos passos. Veja que após clicar em
OK no passo (3) é possível ver em (4) a nuvem de
pontos e acima a malha. Se quiser, pode excluir a
malha: selecione-a e pressione DELETE.
4

12. RECORTAR REGIÕES DE INTERESSE

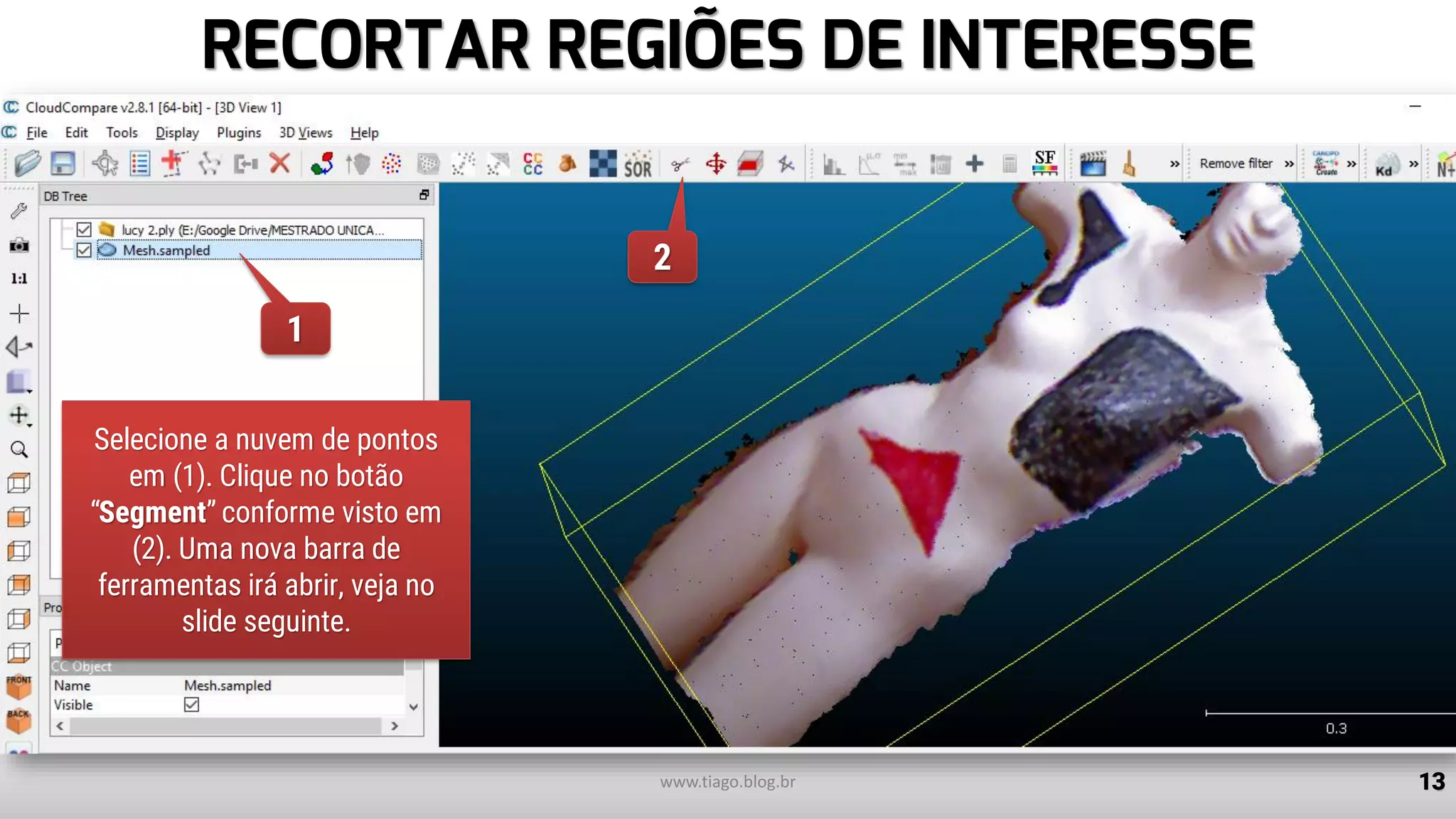

13. RECORTAR REGIÕES DE INTERESSE
13www.tiago.blog.br
1
2
Selecione a nuvem de pontos
em (1). Clique no botão
“Segment” conforme visto em
(2). Uma nova barra de
ferramentas irá abrir, veja no
slide seguinte.

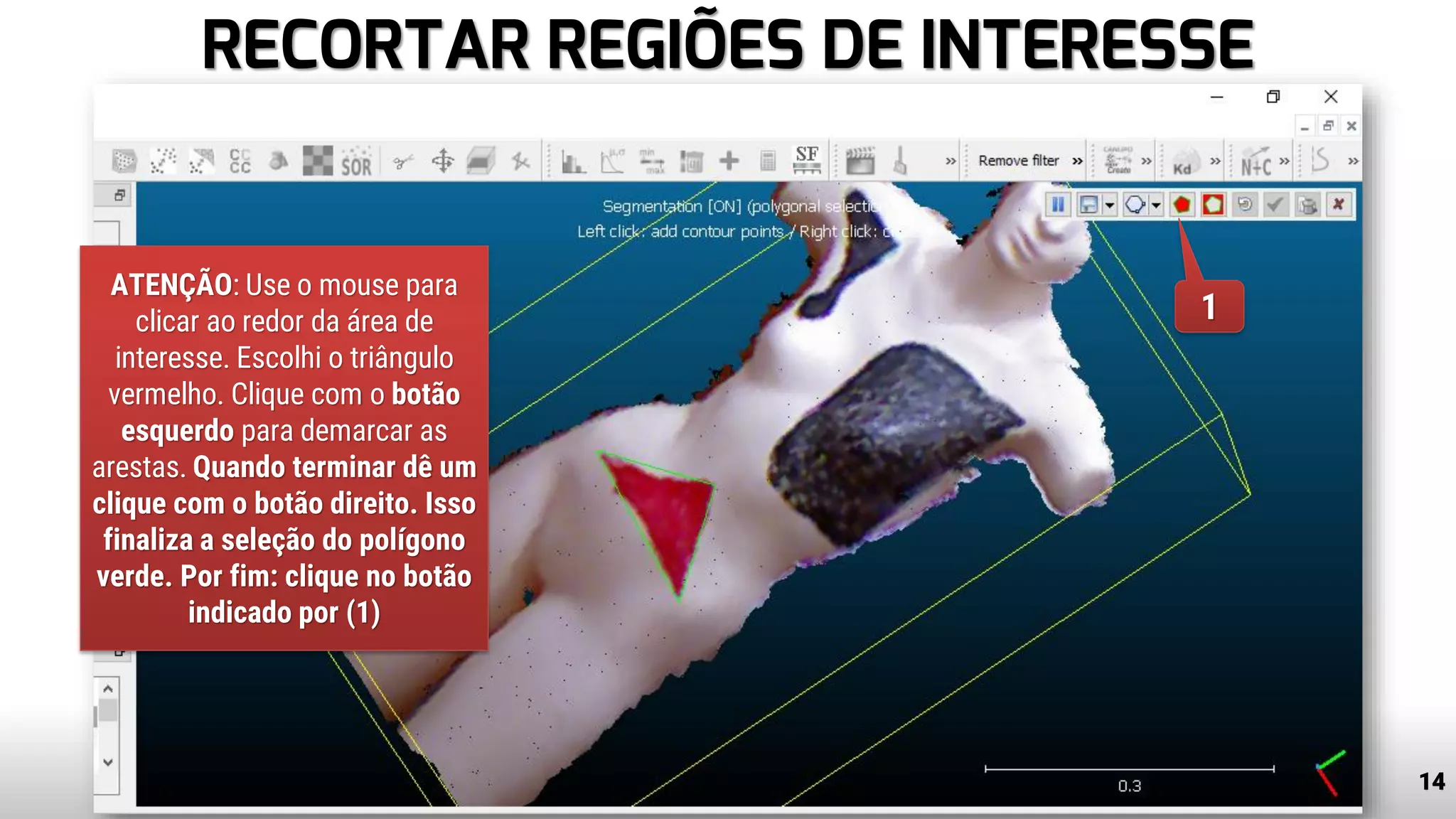

14. RECORTAR REGIÕES DE INTERESSE
14www.tiago.blog.br
1
ATENÇÃO: Use o mouse para
clicar ao redor da área de
interesse. Escolhi o triângulo
vermelho. Clique com o botão
esquerdo para demarcar as
arestas. Quando terminar dê um
clique com o botão direito. Isso
finaliza a seleção do polígono
verde. Por fim: clique no botão
indicado por (1)

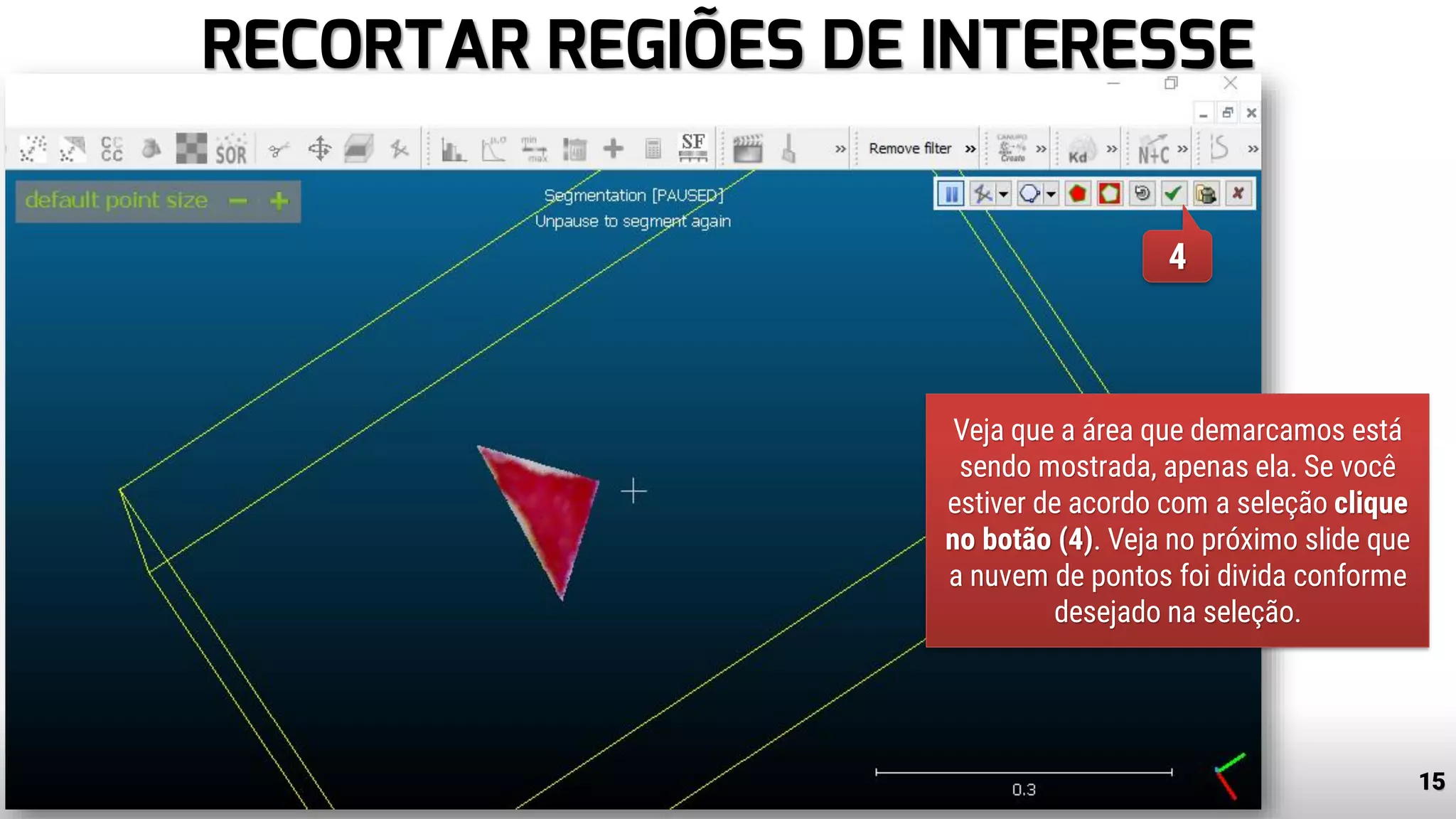

15. RECORTAR REGIÕES DE INTERESSE
15www.tiago.blog.br
4
Veja que a área que demarcamos está
sendo mostrada, apenas ela. Se você
estiver de acordo com a seleção clique
no botão (4). Veja no próximo slide que
a nuvem de pontos foi divida conforme
desejado na seleção.

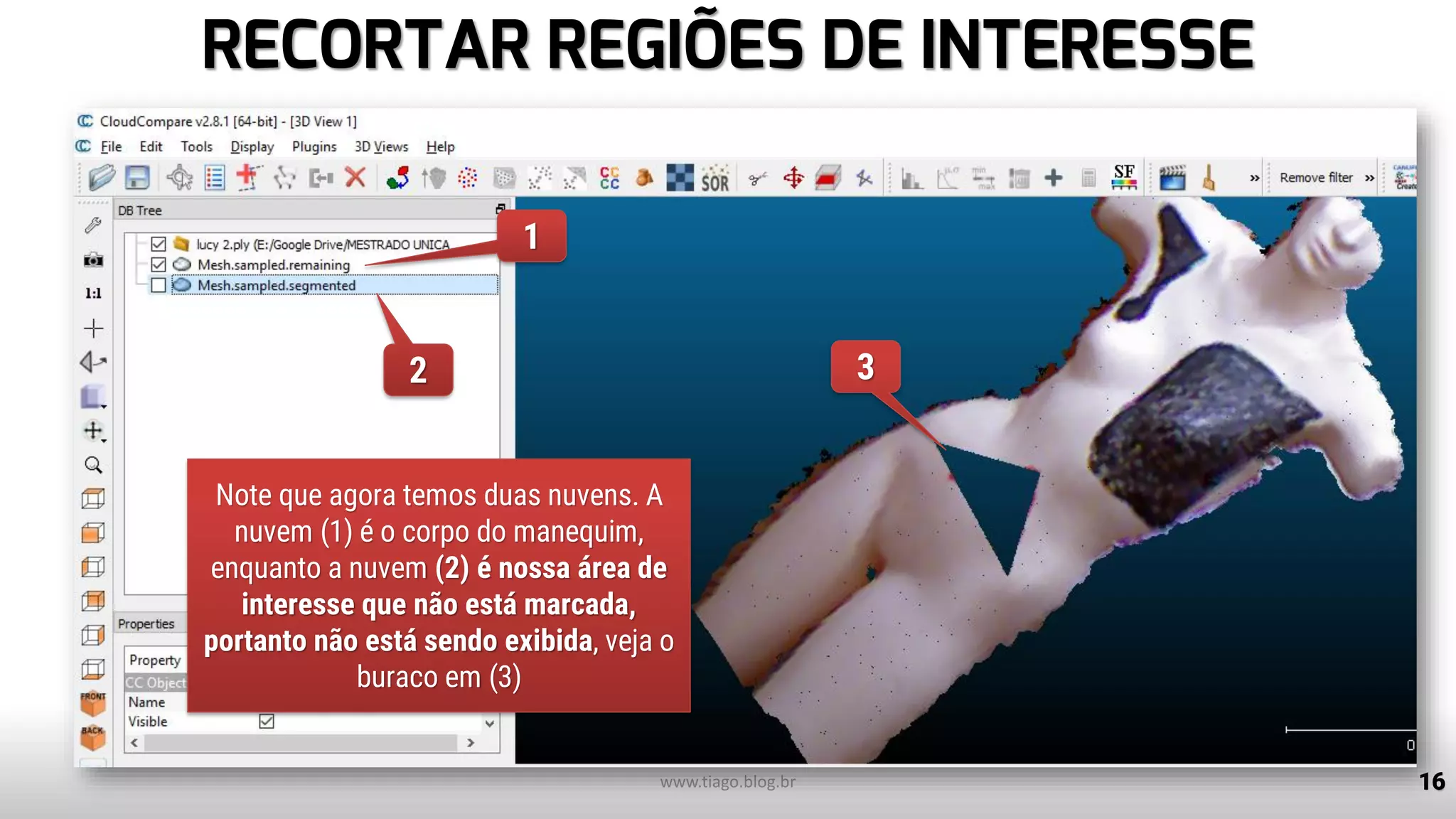

16. RECORTAR REGIÕES DE INTERESSE
16www.tiago.blog.br
2 3
1
Note que agora temos duas nuvens. A
nuvem (1) é o corpo do manequim,
enquanto a nuvem (2) é nossa área de
interesse que não está marcada,
portanto não está sendo exibida, veja o
buraco em (3)

17. ALTERAR A COR DE UMA NUVEM DE PONTOS

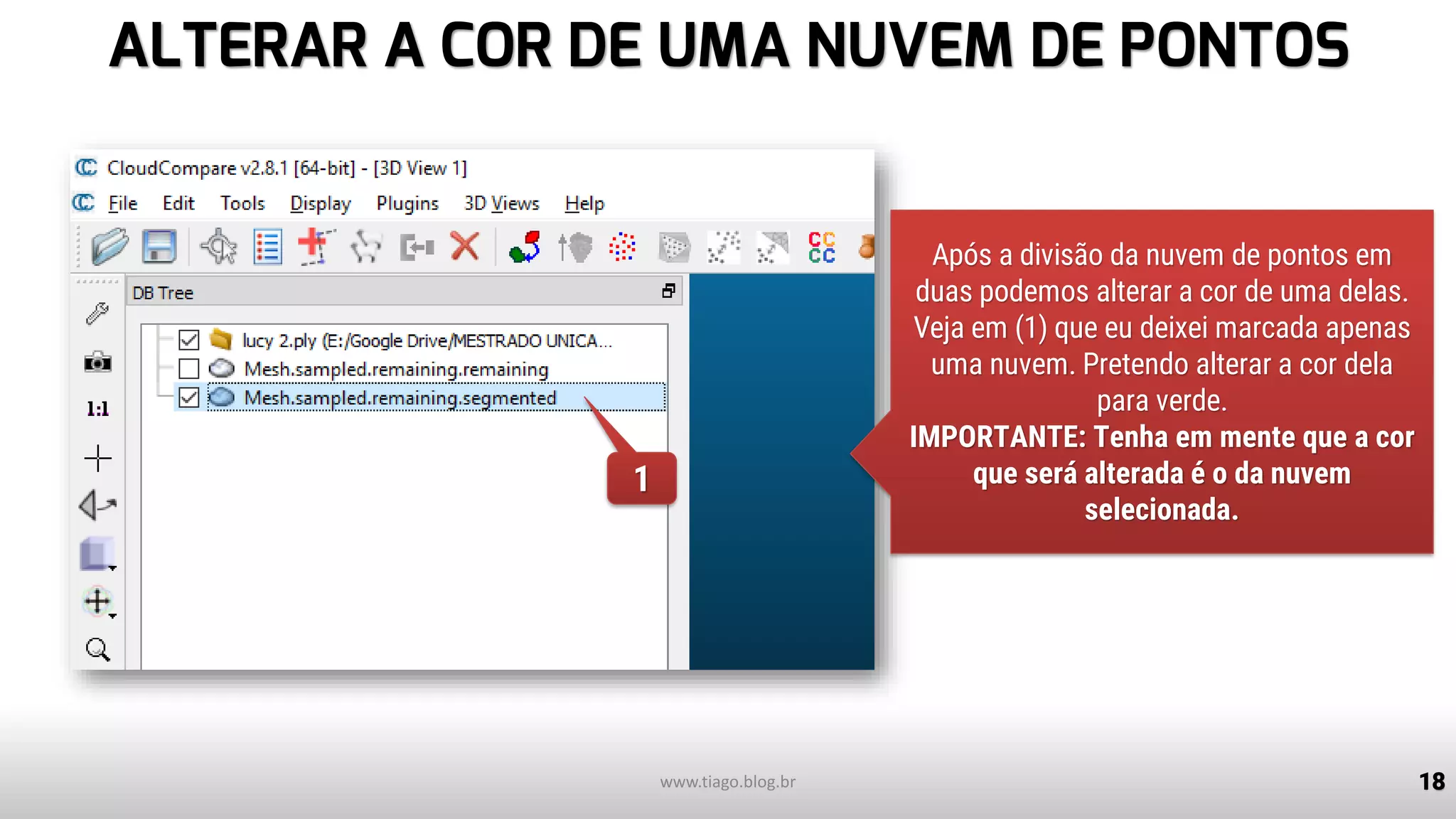

18. ALTERAR A COR DE UMA NUVEM DE PONTOS
18www.tiago.blog.br
1
Após a divisão da nuvem de pontos em
duas podemos alterar a cor de uma delas.
Veja em (1) que eu deixei marcada apenas
uma nuvem. Pretendo alterar a cor dela
para verde.
IMPORTANTE: Tenha em mente que a cor
que será alterada é o da nuvem
selecionada.

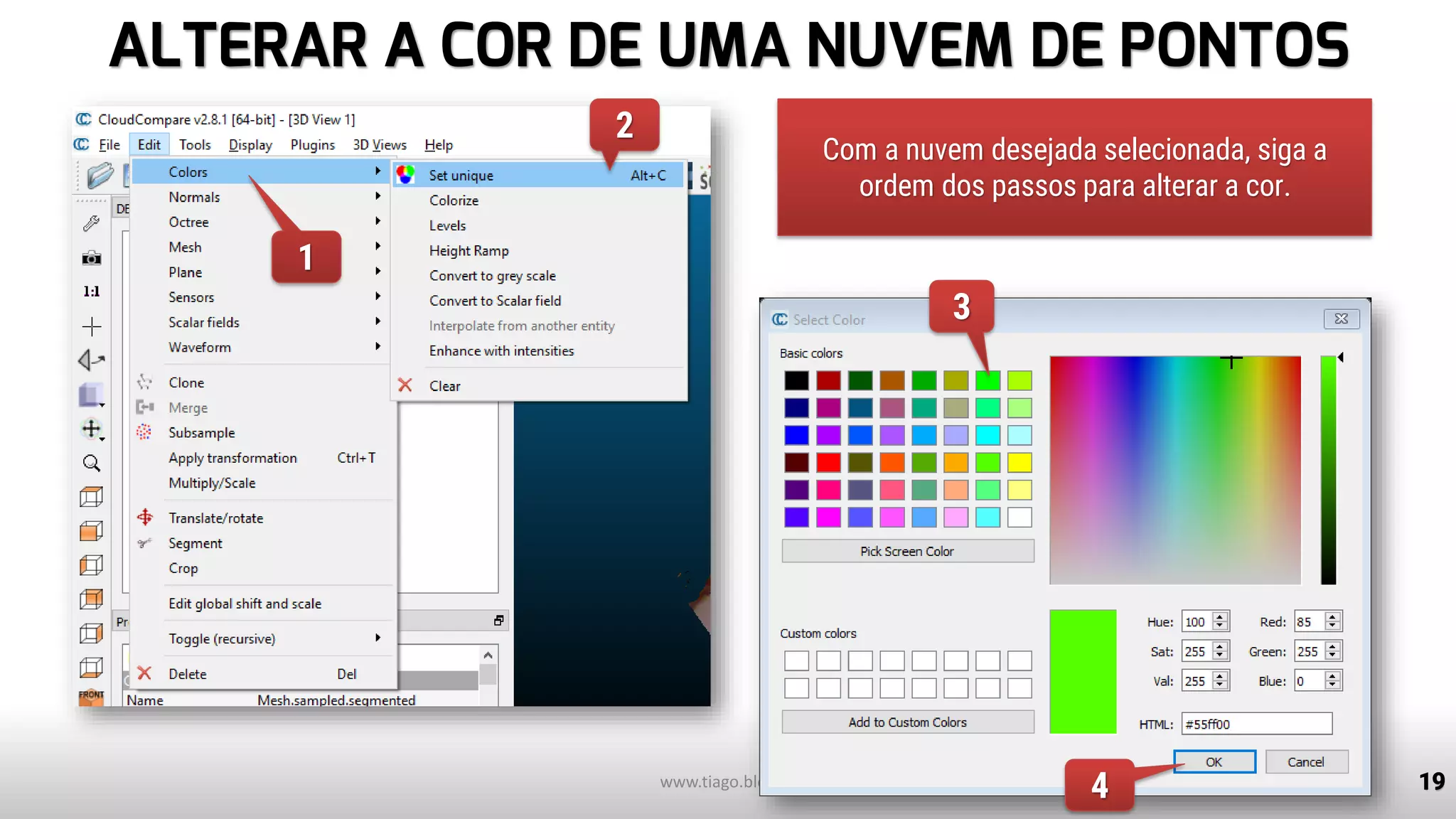

19. ALTERAR A COR DE UMA NUVEM DE PONTOS
19www.tiago.blog.br
1
2
3
4
Com a nuvem desejada selecionada, siga a
ordem dos passos para alterar a cor.

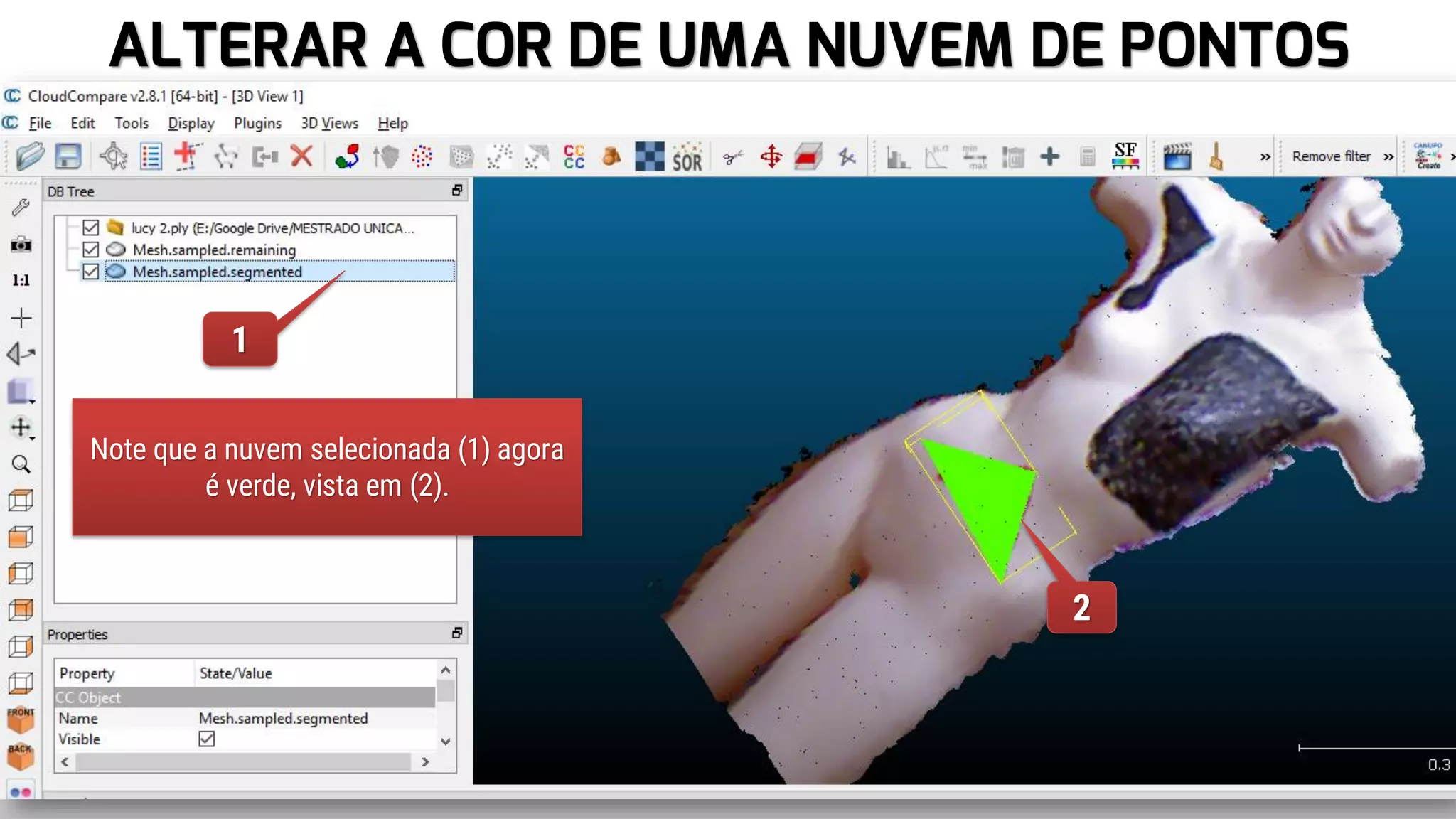

20. ALTERAR A COR DE UMA NUVEM DE PONTOS
20
1
2
www.tiago.blog.br
1
2
Note que a nuvem selecionada (1) agora
é verde, vista em (2).

21. FUNDIR NUVENS DE PONTOS

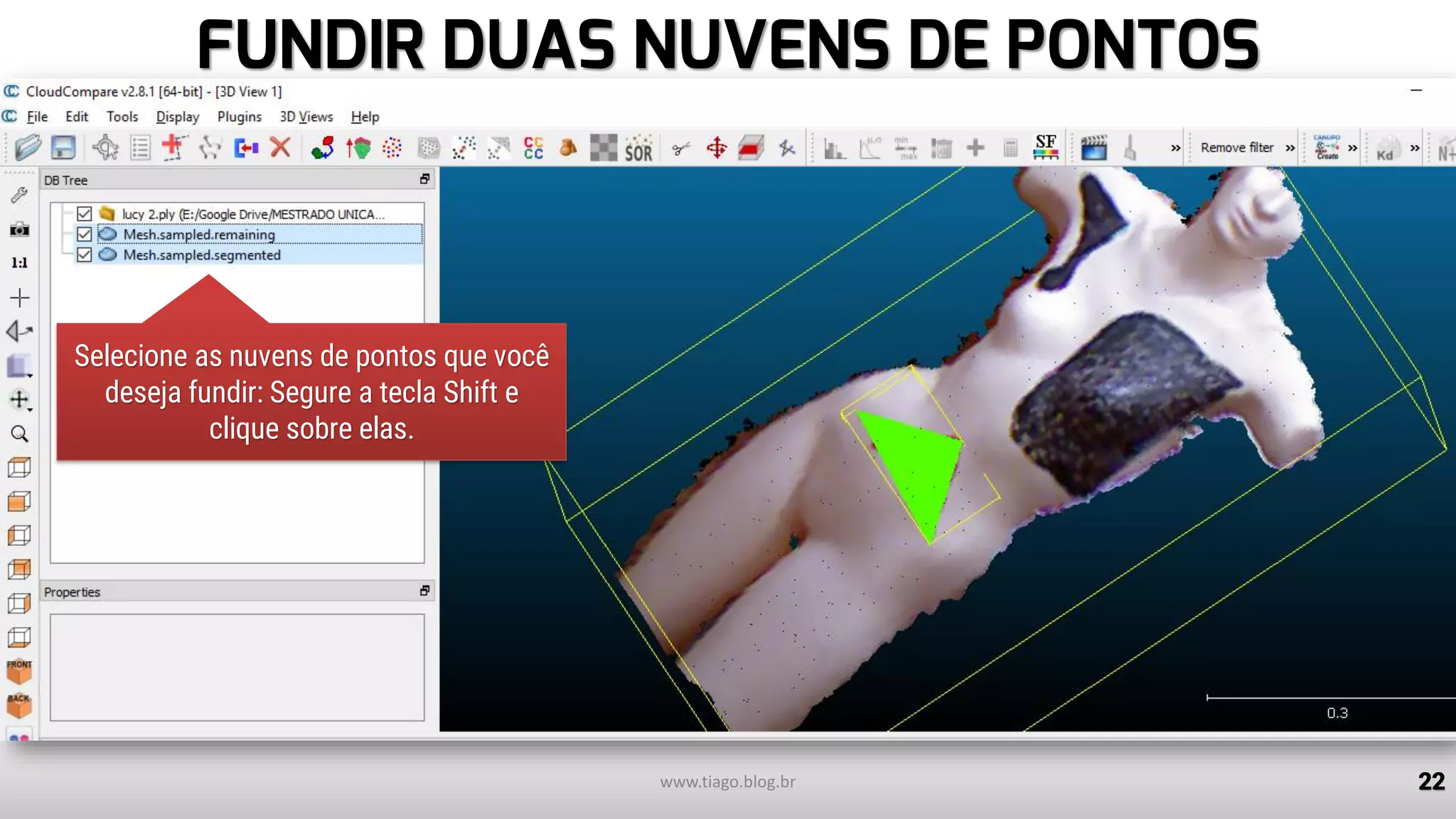

22. FUNDIR DUAS NUVENS DE PONTOS
22
1
2
3
www.tiago.blog.br
Selecione as nuvens de pontos que você
deseja fundir: Segure a tecla Shift e
clique sobre elas.

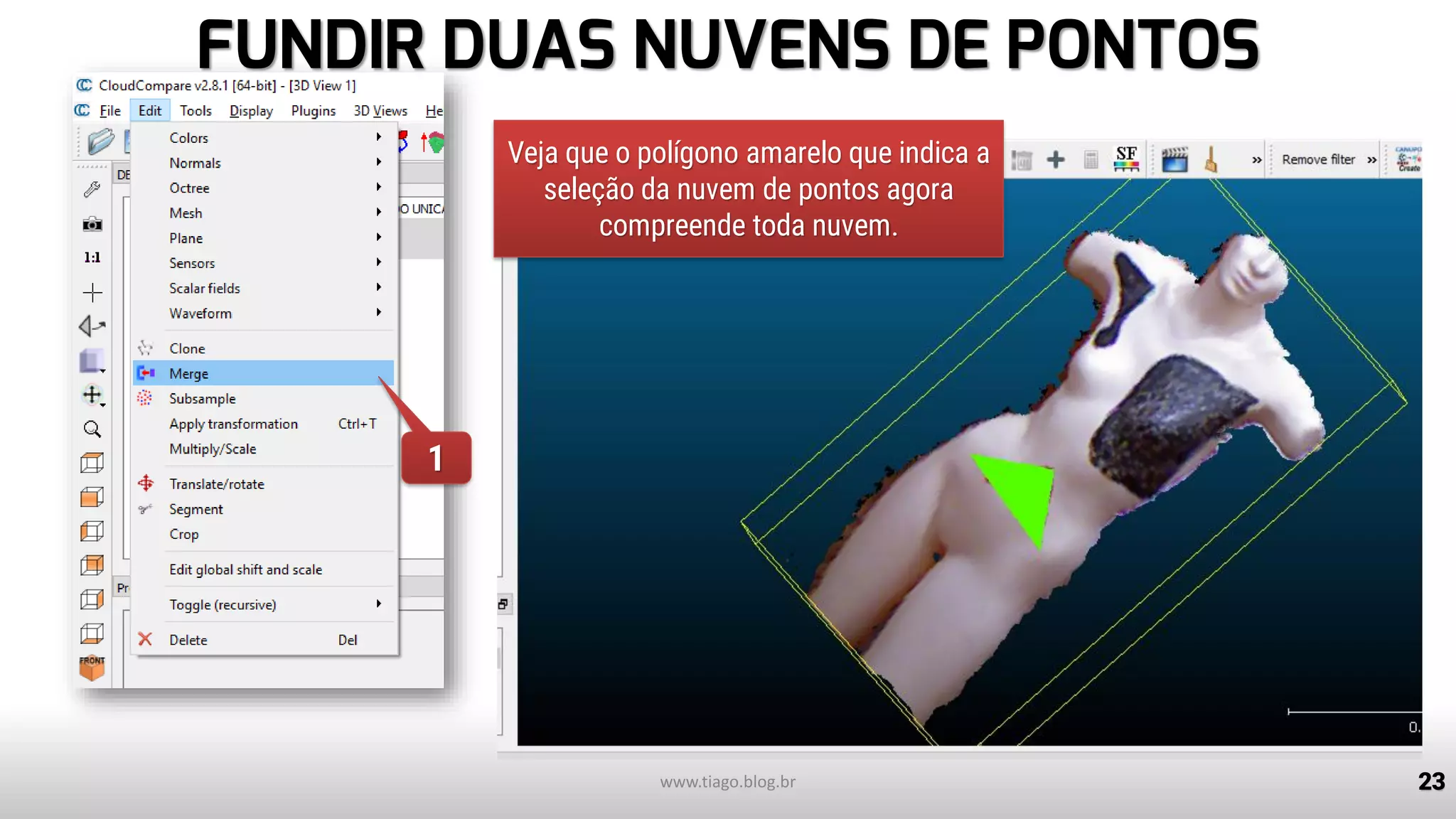

23. FUNDIR DUAS NUVENS DE PONTOS
23
1
2
www.tiago.blog.br
1
Veja que o polígono amarelo que indica a
seleção da nuvem de pontos agora
compreende toda nuvem.

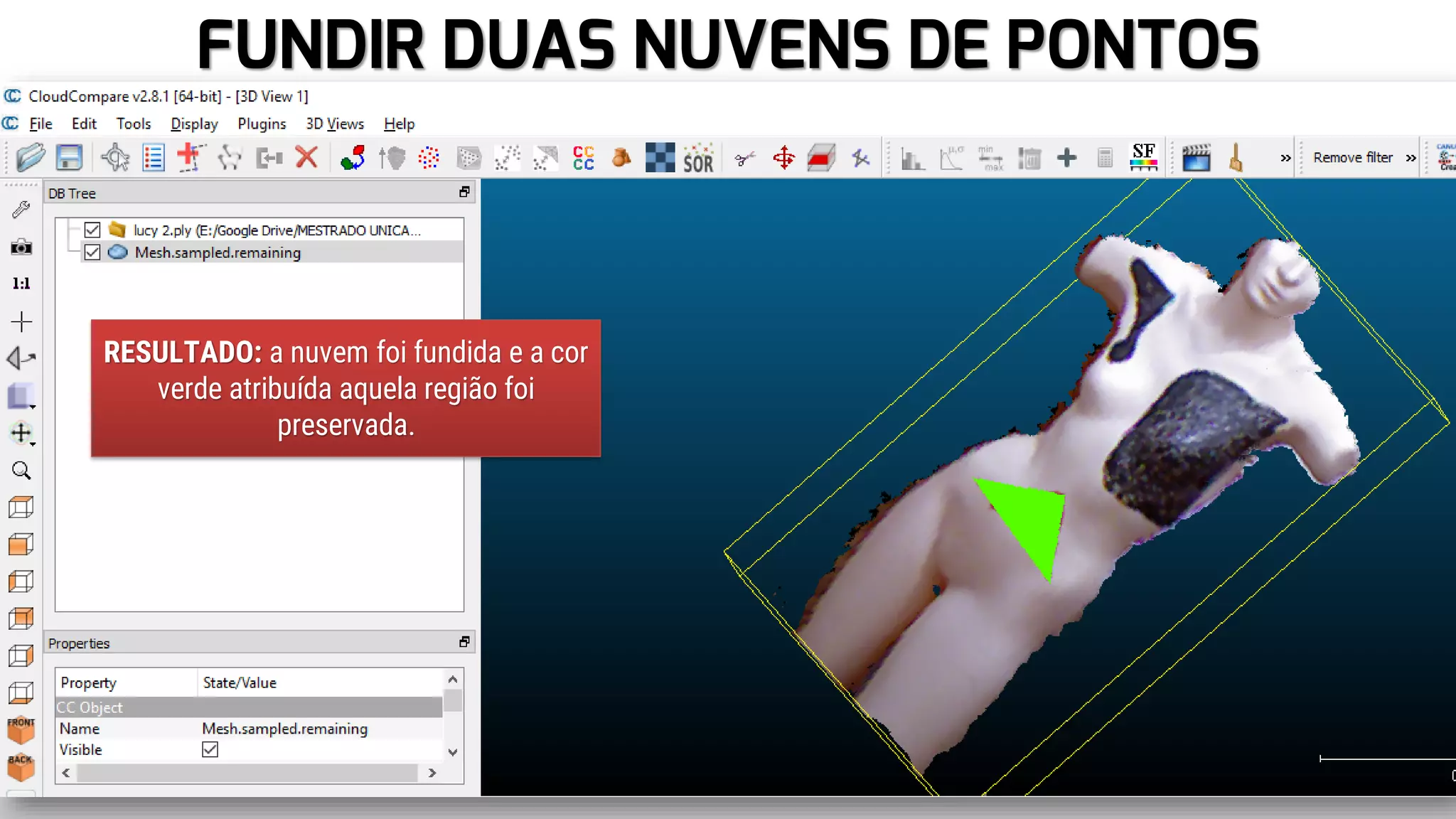

24. FUNDIR DUAS NUVENS DE PONTOS
24
1
2
www.tiago.blog.br
RESULTADO: a nuvem foi fundida e a cor
verde atribuída aquela região foi
preservada.
