XXXIV Jornada Giulio Massarani de Iniciação Científica, Tecnológica,
Artística e Cultural

Prof. Giulio Massarani
1937 - 2004
Histórico:
1978 – Professor Giulio
Massarani organiza a
primeira Jornada de IC
CCMN/CT

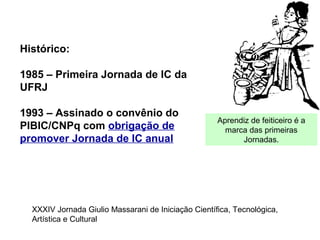

Histórico:
1985 – Primeira Jornada de IC da
UFRJ
1993 – Assinado o convênio do
PIBIC/CNPq com obrigação de
promover Jornada de IC anual
Aprendiz de feiticeiro é a
marca das primeiras
Jornadas.

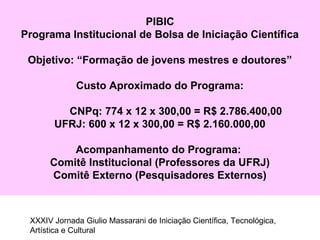

PIBIC
Programa Institucional de Bolsa de Iniciação Científica
Objetivo: “Formação de jovens mestres e doutores”
Custo Aproximado do Programa:
CNPq: 774 x 12 x 300,00 = R$ 2.786.400,00
UFRJ: 600 x 12 x 300,00 = R$ 2.160.000,00
Acompanhamento do Programa:
Comitê Institucional (Professores da UFRJ)
Comitê Externo (Pesquisadores Externos)

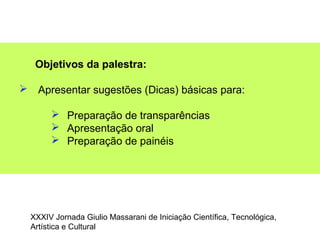

Objetivos da palestra:
 Apresentar sugestões (Dicas) básicas para:
 Preparação de transparências
 Apresentação oral
 Preparação de painéis

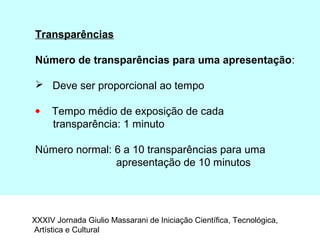

Transparências
Número de transparências para uma apresentação:
 Deve ser proporcional ao tempo
• Tempo médio de exposição de cada
transparência: 1 minuto
Número normal: 6 a 10 transparências para uma
apresentação de 10 minutos

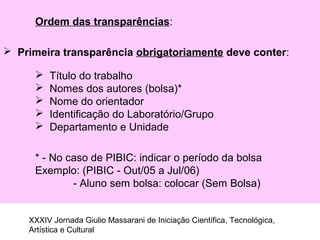

Ordem das transparências:
 Primeira transparência obrigatoriamente deve conter:
 Título do trabalho
 Nomes dos autores (bolsa)*
 Nome do orientador
 Identificação do Laboratório/Grupo
 Departamento e Unidade
* - No caso de PIBIC: indicar o período da bolsa
Exemplo: (PIBIC - Out/05 a Jul/06)
- Aluno sem bolsa: colocar (Sem Bolsa)

As transparências seguintes devem conter:
Introdução ao trabalho (Obrigatório)
(2 a 4 transparências)
 Apresentação do problema (1 ou 2)
 Motivação para o trabalho (1/2 ou 1)
 Objetivos claros do trabalho (1)

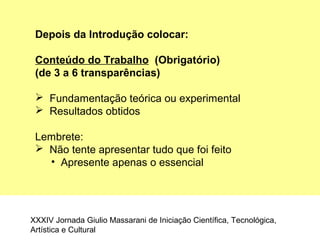

Depois da Introdução colocar:
Conteúdo do Trabalho (Obrigatório)
(de 3 a 6 transparências)
 Fundamentação teórica ou experimental
 Resultados obtidos
Lembrete:
 Não tente apresentar tudo que foi feito
• Apresente apenas o essencial

A ÚLTIMA OU AS DUAS ÚLTIMAS TRANSPARÊNCIAS
DEVEM CONTER:
• Conclusões (Obrigatório)
Apresente claramente as conclusões obtidas a partir dos
principais resultados relatados
• Trabalhos Futuros (Opcional)
Comente o que deve ser feito no futuro

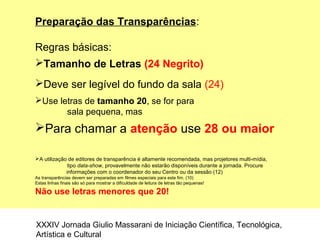

Preparação das Transparências:
Regras básicas:
Tamanho de Letras (24 Negrito)
Deve ser legível do fundo da sala (24)
Use letras de tamanho 20, se for para
sala pequena, mas
Para chamar a atenção use 28 ou maior
A utilização de editores de transparência é altamente recomendada, mas projetores multi-mídia,
tipo data-show, provavelmente não estarão disponíveis durante a jornada. Procure
informações com o coordenador do seu Centro ou da sessão (12)
As transparências devem ser preparadas em filmes especiais para este fim. (10)
Estas linhas finais são só para mostrar a dificuldade de leitura de letras tão pequenas!
Não use letras menores que 20!

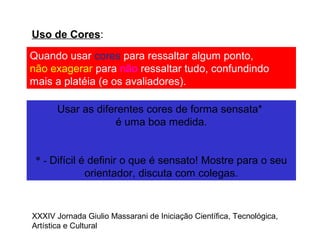

Uso de Cores:
Quando usar cores para ressaltar algum ponto,
não exagerar para não ressaltar tudo, confundindo
mais a platéia (e os avaliadores).
Usar as diferentes cores de forma sensata*
é uma boa medida.
* - Difícil é definir o que é sensato! Mostre para o seu
orientador, discuta com colegas.

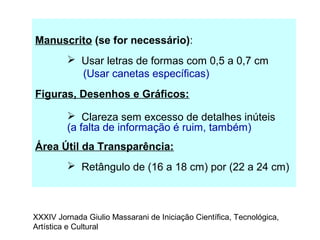

Manuscrito (se for necessário):
 Usar letras de formas com 0,5 a 0,7 cm
(Usar canetas específicas)
Figuras, Desenhos e Gráficos:
 Clareza sem excesso de detalhes inúteis
(a falta de informação é ruim, também)
Área Útil da Transparência:
 Retângulo de (16 a 18 cm) por (22 a 24 cm)

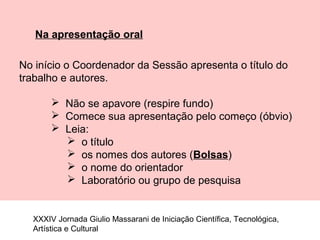

Na apresentação oral
No início o Coordenador da Sessão apresenta o título do
trabalho e autores.
 Não se apavore (respire fundo)
 Comece sua apresentação pelo começo (óbvio)
 Leia:
 o título
 os nomes dos autores (Bolsas)
 o nome do orientador
 Laboratório ou grupo de pesquisa

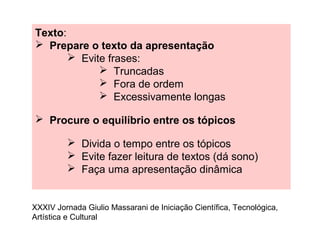

Texto:
 Prepare o texto da apresentação
 Evite frases:
 Truncadas
 Fora de ordem
 Excessivamente longas
 Procure o equilíbrio entre os tópicos
 Divida o tempo entre os tópicos
 Evite fazer leitura de textos (dá sono)
 Faça uma apresentação dinâmica

Tempo de Apresentação:
 Na maioria dos casos: 15 minutos:
 10 minutos de apresentação
 5 de discussão
 Confirme o tempo de apresentação com o
Coordenador de Sessão
Importante: O coordenador de sessão pode ser cruel
e cortar a apresentação no tempo estipulado.
Não permita esta possibilidade!

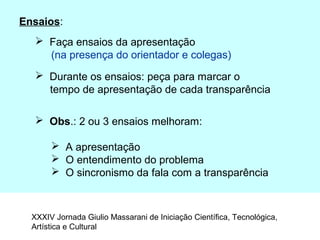

Ensaios:
 Faça ensaios da apresentação
(na presença do orientador e colegas)
 Durante os ensaios: peça para marcar o
tempo de apresentação de cada transparência
 Obs.: 2 ou 3 ensaios melhoram:
 A apresentação
 O entendimento do problema
 O sincronismo da fala com a transparência

Locução:
 Fale claro
 Em voz alta e velocidade normal
 Seja dinâmico
 Use apontadores apropriados (o dedo e o pior deles)
 Evite gírias, “tá bom?”, “tá?”, “né?”, etc.
 Evite comentários posteriores do tipo:
“Ele falou muito baixo e eu não entendi nada”, ou
“Ele falou com um ovo na boca”.
Mas, o pior mesmo é quando alguns dormem…

A SEGUIR TEMOS ALGUNS
EXEMPLOS DE TRANSPARÊNCIAS
XXXIV Jornada Giulio Massarani de Iniciação Científica, Tecnológica.,

EXEMPLOS DE TRANSPARÊNCIAS PARA A
JORNADA DE IC
Hipotenusa da Silva (PIBIC/CNPq/UFRJ)
Cateto Pereira (FAPERJ)
Orientador:
J. P. Quadrado
Laboratório de Triângulos Aplicados
Departamento dos Triângulos
Escola dos Polígonos
Aí entra o título do
trabalho
Nota 1: A Minerva ao
lado é o símbolo da
UFRJ.
Esta nota aí em cima é só para
explicar quem é a Minerva.
Nunca use letrinhas miudinhas
assim nas transparências: ninguém
vai conseguir ler!
PRIMEIRA TRANSPARÊNCIA

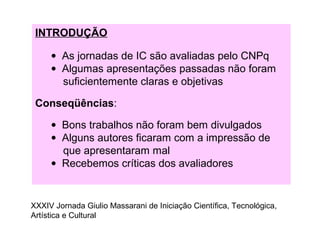

INTRODUÇÃO
• As jornadas de IC são avaliadas pelo CNPq
• Algumas apresentações passadas não foram
suficientemente claras e objetivas
Conseqüências:
• Bons trabalhos não foram bem divulgados
• Alguns autores ficaram com a impressão de
que apresentaram mal
• Recebemos críticas dos avaliadores

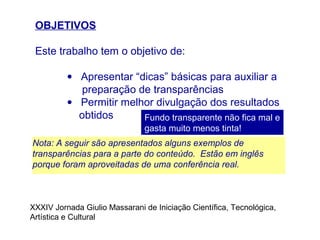

OBJETIVOS
Este trabalho tem o objetivo de:
• Apresentar “dicas” básicas para auxiliar a
preparação de transparências
• Permitir melhor divulgação dos resultados
obtidos Fundo transparente não fica mal e
gasta muito menos tinta!
Nota: A seguir são apresentados alguns exemplos de
transparências para a parte do conteúdo. Estão em inglês
porque foram aproveitadas de uma conferência real.

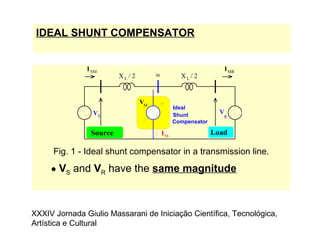

IDEAL SHUNT COMPENSATOR
Fig. 1 - Ideal shunt compensator in a transmission line.
• VS and VR have the same magnitude
VS
V
R
VM
X / 2LX / 2L
M
I ISM MR
Ideal
Shunt
IM
Compensator
Source Load

PHASOR DIAGRAM
Current IM and VM are in quadrature
Fig. 2 - Phasor diagram
The phase difference between VM and VS is δ/2
ISM
IMR
VS = Ve+jδ/2
VR = Ve-jδ/2
VM
O
j (XL/2) ISM
j (XL/2) IMR
IM

Muito dos aparelhos modernos utilizados em larga escala, como computadores, televisores e vários outros
equipamentos eletrônicos, representam cargas elétricas poluidoras do sistema elétrico, que geram correntes não senoidais. Parte destas
correntes pode poluir a rede elétrica, provocar interferências em outros equipamentos, aumentar de perdas, provocar erros de medições,
entre outros problemas.
O objetivo do presente trabalho foi o estudo da geração de harmônicos de vários tipos de cargas não lineares de
pequeno porte, buscando a análise do problema e formas de eliminar os componentes harmônicos de freqüência acima do componente
fundamental do sistema elétrico. Primeiramente, foram feitas medidas de corrente e tensão em algumas cargas como monitor de vídeo,
carga de uma lâmpada de emergência, lâmpadas incandescente e fluorescente, incluindo as fluorescentes compactas.
Foram calculadas as distorções harmônicas total (THD – total harmonic distortion) das correntes destas cargas
quando conectadas em estrela (Y) e triângulo (delta) e chegou-se a valores maiores que 200%, em alguns casos, quando existem
normas internacionais que limitam esta distorção em 5% a 12%. As correntes medidas foram analisadas usando-se também a série de
Fourier e mostrou-se que as correntes destas cargas não-lineares contêm harmônicos dominantes ímpares.
A forma de conexão em estrela ou triângulo mostrou ser fator altamente influente no conteúdo final de harmônicos na corrente de linha.
Quando as cargas são não-lineares, os componentes harmônicos de corrente múltiplos de três estão sempre em fase nas três fases e,
portanto, chegam ao neutro em fase e se somam. Ou seja, a conexão de cargas não-lineares em estrela, mesmo de forma equilibrada
entre a fase e o neutro de três diferentes fases do sistema trifásico, não garante corrente nula no neutro, como ocorre com cargas
lineares. Este fato, apesar de simples, vai contra as práticas convencionais de projeto de instalação elétrica predial ou residencial, cujas
normas foram elaboradas antes do aumento do uso de equipamentos eletrônicos.
A principal conclusão deste trabalho é que há uma necessidade urgente de se desenvolver novas práticas e normas para a instalação de
redes elétricas para alimentação de cargas eletrônicas, que hoje, em muitos casos, representa a maior parte das cargas elétricas.
Referências:
[1] H. Akagi, Y. Kanazawa and A. Nabae, "Instantaneous Reactive Power Compensator Comprising Switching Devices Without
Energy Storage Components," IEEE Transactions on Industrial Applications, vol. IA-20, no. 3, 1984, pág. 625-630.
•[2] R.B. Sollero et al., “Modelagem de Fornos a Arco para Estimativa de Flutuação de Tensão”, XV Seminário Nacional de Produção
e Transmissão de Energia Elétrica – SNPTEE, Grupo de Estudos de Sobretensões, Coordenação de Isolamento e Interferências, Foz do
Iguaçu, October, 1999, pág. 400-406.
Exemplo de Péssima Transparência
N
ão
faça
um
a
transparência
assim
!
N
inguém
consegue ler!

CONCLUSÕES
Os principais resultados deste trabalho foram:
• As regras para se preparar uma boa
transparência são mais chatas do que deveriam
• Uma boa apresentação é fundamental para
se “vender” uma boa idéia
TRABALHOS FUTUROS
• Por enquanto ainda não sei, mas até o dia da
Jornada saberei.

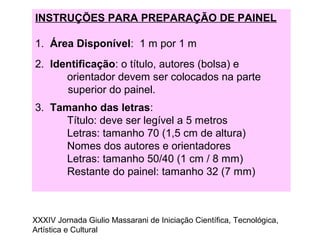

INSTRUÇÕES PARA PREPARAÇÃO DE PAINEL
1. Área Disponível: 1 m por 1 m
2. Identificação: o título, autores (bolsa) e
orientador devem ser colocados na parte
superior do painel.
3. Tamanho das letras:
Título: deve ser legível a 5 metros
Letras: tamanho 70 (1,5 cm de altura)
Nomes dos autores e orientadores
Letras: tamanho 50/40 (1 cm / 8 mm)
Restante do painel: tamanho 32 (7 mm)

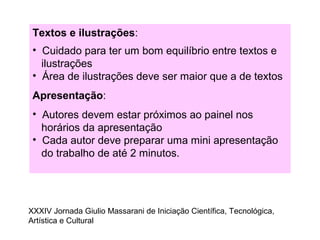

Textos e ilustrações:
• Cuidado para ter um bom equilíbrio entre textos e
ilustrações
• Área de ilustrações deve ser maior que a de textos
Apresentação:
• Autores devem estar próximos ao painel nos
horários da apresentação
• Cada autor deve preparar uma mini apresentação
do trabalho de até 2 minutos.

TÍTULO: .......................................................................................
Maria José da Silva (PIBIC, CNPq-Balcão, ou FAPERJ, ou…)
João Pedro Pereira (PIBIC, CNPq-Balcão, ou FAPERJ, ou…)
Pedro Paulo Quadrado (PIBIC)(1)
Orientador: Prof. Fulano de Tal / Dept. de ……..
- (1)
bolsista de 09/99 a 02/00
)
1
APOIO FINANCEIRO AO PROJETO :.............................................
METODOLOGIA
texto
INTRODUÇÃO
texto
RESULTADOS
texto
DISCUSSÃO
E
CONCLUSÕES
texto
foto
FOTOS, GRÁFICOS OU
TABELAS
foto figura
figura
Gráfico
1 m
1 m

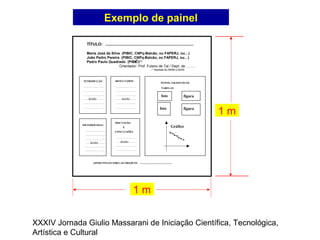

Exemplo de painel

No Painel:
Não usar a palavra “Título”
“Orientador” deve ser mantido
Colocar o tipo de bolsa (PIBIC, CNPq-Balcão, CAPES,
FAPERJ, etc)
Se bolsista PIBIC, indique o período exato da bolsa
Os alunos sem bolsa devem colocar: “Sem Bolsa”
Obs. : Existem impressoras para painel.
Veja exemplo de painel em outro arquivo.

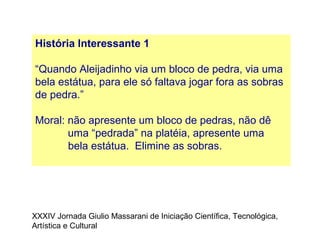

História Interessante 1
“Quando Aleijadinho via um bloco de pedra, via uma
bela estátua, para ele só faltava jogar fora as sobras
de pedra.”
Moral: não apresente um bloco de pedras, não dê
uma “pedrada” na platéia, apresente uma
bela estátua. Elimine as sobras.

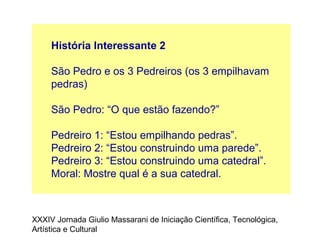

História Interessante 2
São Pedro e os 3 Pedreiros (os 3 empilhavam
pedras)
São Pedro: “O que estão fazendo?”
Pedreiro 1: “Estou empilhando pedras”.
Pedreiro 2: “Estou construindo uma parede”.
Pedreiro 3: “Estou construindo uma catedral”.
Moral: Mostre qual é a sua catedral.

Abertura da Jornada*
01/10/2012
9:00 h
Auditório Prof. Horácio Macedo - CCMN
•- A participação é obrigatória para todos os bolsistas CNPq (PIBIC e UFRJ)

Dicas de apresentação de trabalho na JIC

Mais conteúdo relacionado

Mais de Sigabook Book

Último

Dicas de apresentação de trabalho na JIC
