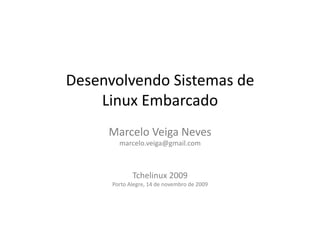

1. Desenvolvendo
Sistemas
de
Linux
Embarcado
Marcelo
Veiga
Neves
marcelo.veiga@gmail.com
Tchelinux
2009
Porto
Alegre,
14
de
novembro
de
2009

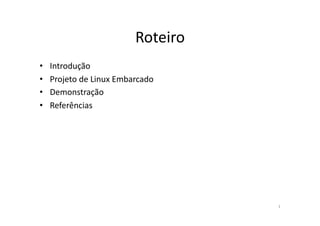

2. Roteiro
• Introdução
• Projeto
de
Linux
Embarcado
• Demonstração
• Referências
1

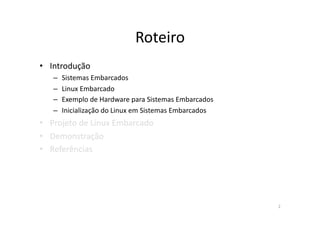

3. Roteiro
• Introdução
– Sistemas
Embarcados
– Linux
Embarcado
– Exemplo
de
Hardware
para
Sistemas
Embarcados
– Inicialização
do
Linux
em
Sistemas
Embarcados
• Projeto
de
Linux
Embarcado
• Demonstração
• Referências
2

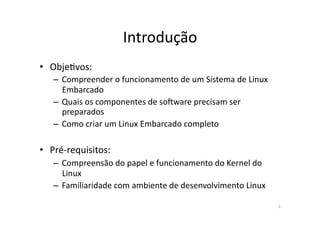

4. Introdução
• ObjeRvos:
– Compreender
o
funcionamento
de
um
Sistema
de
Linux
Embarcado
– Quais
os
componentes
de
soVware
precisam
ser
preparados
– Como
criar
um
Linux
Embarcado
completo
• Pré-­‐requisitos:
– Compreensão
do
papel
e
funcionamento
do
Kernel
do
Linux
– Familiaridade
com
ambiente
de
desenvolvimento
Linux
3

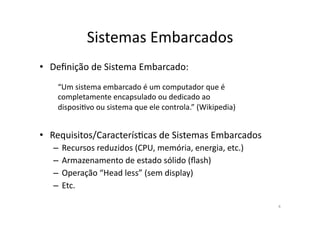

5. Sistemas
Embarcados
• Definição
de
Sistema
Embarcado:
“Um
sistema
embarcado
é
um
computador
que
é
completamente
encapsulado
ou
dedicado
ao
disposiRvo
ou
sistema
que
ele
controla.”
(Wikipedia)
• Requisitos/CaracterísRcas
de
Sistemas
Embarcados
– Recursos
reduzidos
(CPU,
memória,
energia,
etc.)
– Armazenamento
de
estado
sólido
(flash)
– Operação
“Head
less”
(sem
display)
– Etc.
4

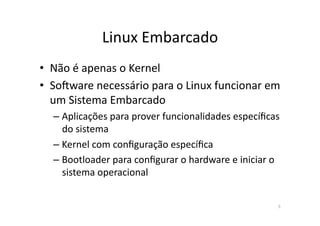

6. Linux
Embarcado
• Não
é
apenas
o
Kernel
• SoVware
necessário
para
o
Linux
funcionar
em
um
Sistema
Embarcado
– Aplicações
para
prover
funcionalidades
específicas
do
sistema
– Kernel
com
configuração
específica
– Bootloader
para
configurar
o
hardware
e
iniciar
o
sistema
operacional
5

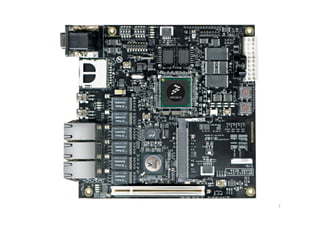

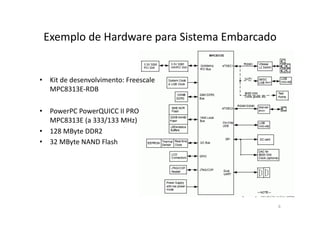

7. Exemplo
de
Hardware
para
Sistema
Embarcado
• Kit
de
desenvolvimento:
Freescale
MPC8313E-­‐RDB
• PowerPC
PowerQUICC
II
PRO
MPC8313E
(a
333/133
MHz)
• 128
MByte
DDR2
• 32
MByte
NAND
Flash
6

8. 7

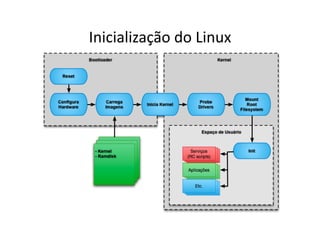

9. Inicialização
do
Linux
8

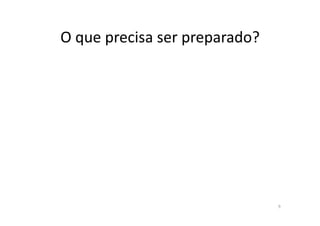

10. O
que
precisa
ser
preparado?
9

11. O
que
precisa
ser
preparado?
10

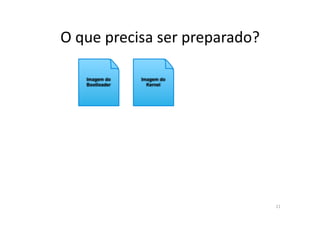

12. O
que
precisa
ser
preparado?
11

13. O
que
precisa
ser
preparado?
12

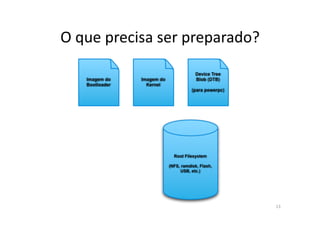

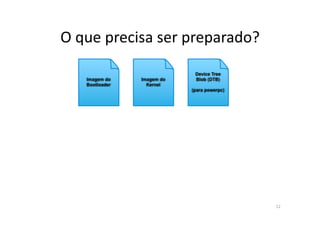

14. O
que
precisa
ser
preparado?
13

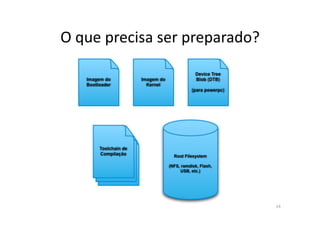

15. O
que
precisa
ser
preparado?
14

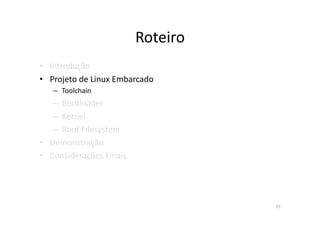

16. Roteiro
• Introdução
• Projeto
de
Linux
Embarcado
– Toolchain
– Bootloader
– Kernel
– Root
Filesystem
• Demonstração
• Considerações
Finais
15

17. Toolchain
• Conjunto
de
ferramentas
necessárias
para
compilar
(ou
cross-­‐
compilar)
um
sistema
Linux
• Componentes:
– BinuRls
(as,
ld,
ar,
ramlib,
strip,
etc.)
– Kernel
headers
(#include
<linux/*>,
<asm/*>,
etc.)
– Compilador
C
(GCC)
– Biblioteca
C
(glibc,
uClibc,
dietlibc,
etc.)
• Opções
para
geração
de
toolchain:
– Gerar
manualmente
(compilando
cada
pacote)
– Obter
uma
cópia
pré-­‐compilada
– URlizar
uma
ferramenta
de
geração
(crosstool-­‐ng,
buildroot,
PTXdist,
OpenEmbedded,
etc.)
16

18. Exemplo:
Buildroot
• Exemplo
de
geração:
$
git
clone
git://git.buildroot.net/buildroot
$
cd
buildroot
$
make
menuconfig
#
Configurar
geração
do
toolchain
$
make
$
ls
output/stagging/*
#
Conteúdo
do
toolchain
• Configurar
ambiente:
$
export
PATH:/path/to/buildroot/output/stagging/usr/bin:$PATH
$
export
CROSS_COMPILE=powerpc-­‐linux-­‐uclibc-­‐
#
Teste
de
compilação
$
powerpc-­‐linux-­‐uclibc-­‐gcc
–o
hello
helloworld.c
17

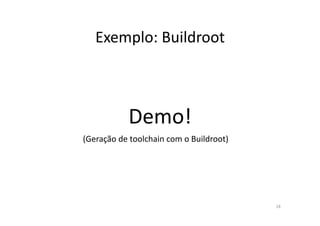

19. Exemplo:
Buildroot
Demo!
(Geração
de
toolchain
com
o
Buildroot)
18

20. Roteiro
• Introdução
• Projeto
de
Linux
Embarcado
– Toolchain
– Bootloader
– Kernel
– Root
Filesystem
• Demonstração
• Referências
19

21. Bootloader
• Primeiro
soVware
que
executa
quando
o
hardware
é
ligado
• Responsável
por
carregar
e
transferir
o
controle
para
o
Kernel
• Para
isso:
– Configura
o
hardware
– Oferece
comandos
para
configuração
e
diagnósRco
20

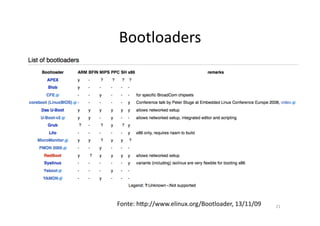

22. Bootloaders
Fonte:
h~p://www.elinux.org/Bootloader,
13/11/09
21

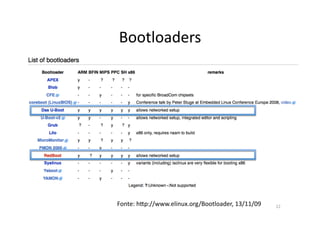

23. Bootloaders
Fonte:
h~p://www.elinux.org/Bootloader,
13/11/09
22

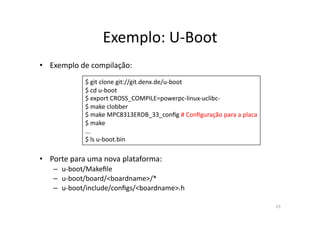

24. Exemplo:
U-­‐Boot
• Exemplo
de
compilação:
$
git
clone
git://git.denx.de/u-­‐boot
$
cd
u-­‐boot
$
export
CROSS_COMPILE=powerpc-­‐linux-­‐uclibc-­‐
$
make
clobber
$
make
MPC8313ERDB_33_config
#
Configuração
para
a
placa
$
make
...
$
ls
u-­‐boot.bin
• Porte
para
uma
nova
plataforma:
– u-­‐boot/Makefile
– u-­‐boot/board/<boardname>/*
– u-­‐boot/include/configs/<boardname>.h
23

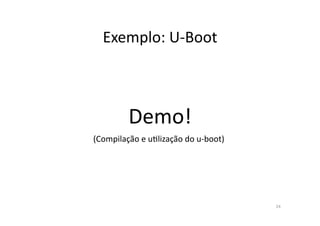

25. Exemplo:
U-­‐Boot
Demo!
(Compilação
e
uRlização
do
u-­‐boot)
24

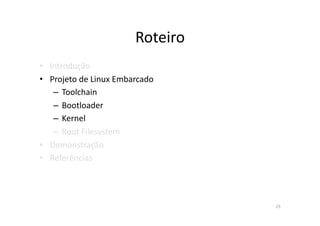

26. Roteiro
• Introdução
• Projeto
de
Linux
Embarcado
– Toolchain
– Bootloader
– Kernel
– Root
Filesystem
• Demonstração
• Referências
25

27. Kernel
do
Linux
26

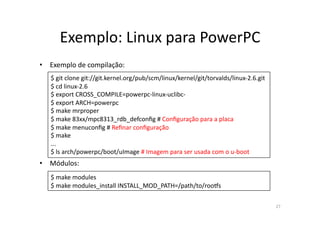

28. Exemplo:
Linux
para
PowerPC
• Exemplo
de
compilação:
$
git
clone
git://git.kernel.org/pub/scm/linux/kernel/git/torvalds/linux-­‐2.6.git
$
cd
linux-­‐2.6
$
export
CROSS_COMPILE=powerpc-­‐linux-­‐uclibc-­‐
$
export
ARCH=powerpc
$
make
mrproper
$
make
83xx/mpc8313_rdb_defconfig
#
Configuração
para
a
placa
$
make
menuconfig
#
Refinar
configuração
$
make
...
$
ls
arch/powerpc/boot/uImage
#
Imagem
para
ser
usada
com
o
u-­‐boot
• Módulos:
$
make
modules
$
make
modules_install
INSTALL_MOD_PATH=/path/to/roo•s
27

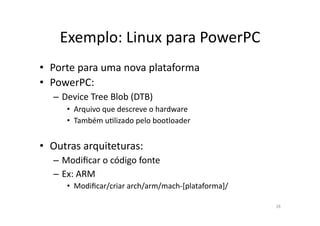

29. Exemplo:
Linux
para
PowerPC
• Porte
para
uma
nova
plataforma
• PowerPC:
– Device
Tree
Blob
(DTB)
• Arquivo
que
descreve
o
hardware
• Também
uRlizado
pelo
bootloader
• Outras
arquiteturas:
– Modificar
o
código
fonte
– Ex:
ARM
• Modificar/criar
arch/arm/mach-­‐[plataforma]/
28

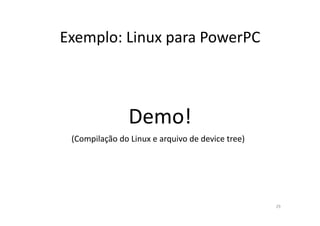

30. Exemplo:
Linux
para
PowerPC
Demo!
(Compilação
do
Linux
e
arquivo
de
device
tree)
29

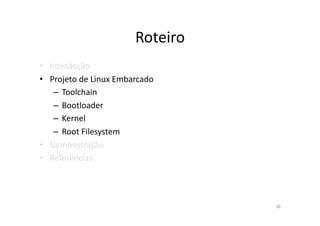

31. Roteiro
• Introdução
• Projeto
de
Linux
Embarcado
– Toolchain
– Bootloader
– Kernel
– Root
Filesystem
• Demonstração
• Referências
30

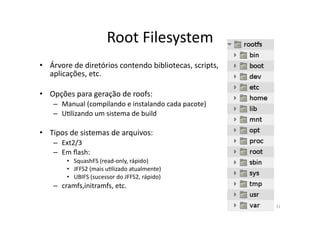

32. Root
Filesystem
• Árvore
de
diretórios
contendo
bibliotecas,
scripts,
aplicações,
etc.
• Opções
para
geração
de
roofs:
– Manual
(compilando
e
instalando
cada
pacote)
– URlizando
um
sistema
de
build
• Tipos
de
sistemas
de
arquivos:
– Ext2/3
– Em
flash:
• SquashFS
(read-­‐only,
rápido)
• JFFS2
(mais
uRlizado
atualmente)
• UBIFS
(sucessor
do
JFFS2,
rápido)
– cramfs,initramfs,
etc.
31

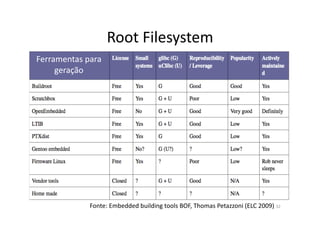

33. Root
Filesystem
Ferramentas
para
geração
Fonte:
Embedded
building
tools
BOF,
Thomas
Petazzoni
(ELC
2009)
32

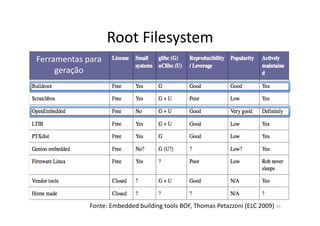

34. Root
Filesystem
Ferramentas
para
geração
Fonte:
Embedded
building
tools
BOF,
Thomas
Petazzoni
(ELC
2009)
33

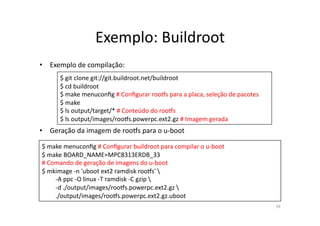

35. Exemplo:
Buildroot
• Exemplo
de
compilação:
$
git
clone
git://git.buildroot.net/buildroot
$
cd
buildroot
$
make
menuconfig
#
Configurar
roo•s
para
a
placa,
seleção
de
pacotes
$
make
$
ls
output/target/*
#
Conteúdo
do
roo•s
$
ls
output/images/roo•s.powerpc.ext2.gz
#
Imagem
gerada
• Geração
da
imagem
de
roo•s
para
o
u-­‐boot
$
make
menuconfig
#
Configurar
buildroot
para
compilar
o
u-­‐boot
$
make
BOARD_NAME=MPC8313ERDB_33
#
Comando
de
geração
de
imagens
do
u-­‐boot
$
mkimage
-­‐n
'uboot
ext2
ramdisk
roo•s'
-­‐A
ppc
-­‐O
linux
-­‐T
ramdisk
-­‐C
gzip
-­‐d
./output/images/roo•s.powerpc.ext2.gz
./output/images/roo•s.powerpc.ext2.gz.uboot
34

36. Exemplo:
Buildroot
Demo!
(Geração
de
roo•s
com
o
Buildroot)
35

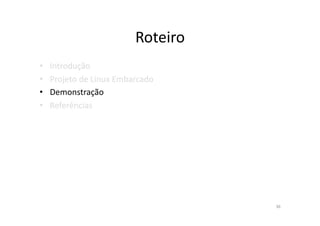

37. Roteiro
• Introdução
• Projeto
de
Linux
Embarcado
• Demonstração
• Referências
36

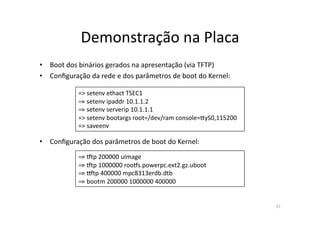

38. Demonstração
na
Placa
• Boot
dos
binários
gerados
na
apresentação
(via
TFTP)
• Configuração
da
rede
e
dos
parâmetros
de
boot
do
Kernel:
=>
setenv
ethact
TSEC1
⇒ setenv
ipaddr
10.1.1.2
⇒ setenv
serverip
10.1.1.1
=>
setenv
bootargs
root=/dev/ram
console=~yS0,115200
=>
saveenv
• Configuração
dos
parâmetros
de
boot
do
Kernel:
⇒ •tp
200000
uImage
⇒ •tp
1000000
roo•s.powerpc.ext2.gz.uboot
⇒ ‡tp
400000
mpc8313erdb.dtb
⇒ bootm
200000
1000000
400000
37

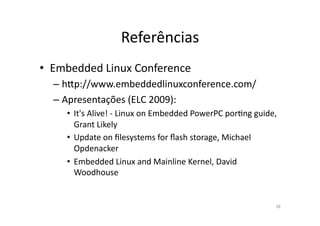

39. Referências
• Embedded
Linux
Conference
– h~p://www.embeddedlinuxconference.com/
– Apresentações
(ELC
2009):
• It's
Alive!
-­‐
Linux
on
Embedded
PowerPC
porRng
guide,
Grant
Likely
• Update
on
filesystems
for
flash
storage,
Michael
Opdenacker
• Embedded
Linux
and
Mainline
Kernel,
David
Woodhouse
38

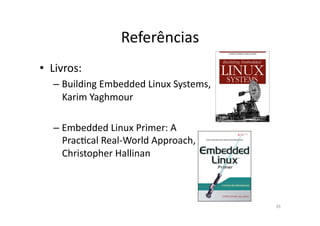

40. Referências
• Livros:
– Building
Embedded
Linux
Systems,
Karim
Yaghmour
– Embedded
Linux
Primer:
A
PracRcal
Real-­‐World
Approach,
Christopher
Hallinan
39

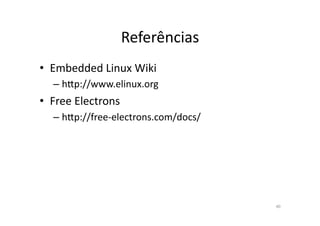

41. Referências
• Embedded
Linux
Wiki
– h~p://www.elinux.org
• Free
Electrons
– h~p://free-­‐electrons.com/docs/
40
