Roteiro de Aulas Práticas da
Disciplina de Desenho
Técnico Projetivo
Unidades 1, 2, 3 e 4
2

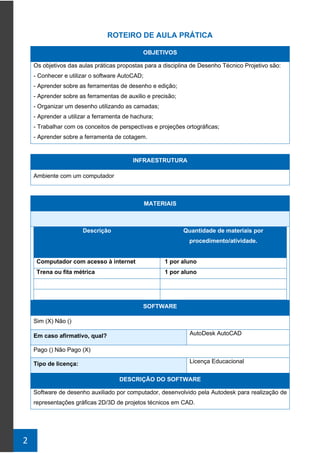

ROTEIRO DE AULA PRÁTICA
OBJETIVOS
Os objetivos das aulas práticas propostas para a disciplina de Desenho Técnico Projetivo são:
- Conhecer e utilizar o software AutoCAD;
- Aprender sobre as ferramentas de desenho e edição;
- Aprender sobre as ferramentas de auxilio e precisão;
- Organizar um desenho utilizando as camadas;
- Aprender a utilizar a ferramenta de hachura;
- Trabalhar com os conceitos de perspectivas e projeções ortográficas;
- Aprender sobre a ferramenta de cotagem.
INFRAESTRUTURA
Ambiente com um computador
MATERIAIS
Descrição Quantidade de materiais por
procedimento/atividade.
Computador com acesso à internet 1 por aluno
Trena ou fita métrica 1 por aluno
SOFTWARE
Sim (X) Não ()
Em caso afirmativo, qual? AutoDesk AutoCAD
Pago () Não Pago (X)
Tipo de licença: Licença Educacional
DESCRIÇÃO DO SOFTWARE
Software de desenho auxiliado por computador, desenvolvido pela Autodesk para realização de
representações gráficas 2D/3D de projetos técnicos em CAD.
3

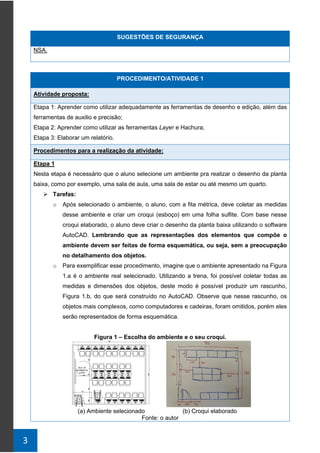

SUGESTÕES DE SEGURANÇA
NSA.
PROCEDIMENTO/ATIVIDADE 1
Atividade proposta:
Etapa 1: Aprender como utilizar adequadamente as ferramentas de desenho e edição, além das
ferramentas de auxilio e precisão;
Etapa 2: Aprender como utilizar as ferramentas Layer e Hachura;
Etapa 3: Elaborar um relatório.
Procedimentos para a realização da atividade:
Etapa 1
Nesta etapa é necessário que o aluno selecione um ambiente pra realizar o desenho da planta
baixa, como por exemplo, uma sala de aula, uma sala de estar ou até mesmo um quarto.
➢ Tarefas:
o Após selecionado o ambiente, o aluno, com a fita métrica, deve coletar as medidas
desse ambiente e criar um croqui (esboço) em uma folha sulfite. Com base nesse
croqui elaborado, o aluno deve criar o desenho da planta baixa utilizando o software
AutoCAD. Lembrando que as representações dos elementos que compõe o
ambiente devem ser feitas de forma esquemática, ou seja, sem a preocupação
no detalhamento dos objetos.
o Para exemplificar esse procedimento, imagine que o ambiente apresentado na Figura
1.a é o ambiente real selecionado. Utilizando a trena, foi possível coletar todas as
medidas e dimensões dos objetos, deste modo é possível produzir um rascunho,
Figura 1.b, do que será construído no AutoCAD. Observe que nesse rascunho, os
objetos mais complexos, como computadores e cadeiras, foram omitidos, porém eles
serão representados de forma esquemática.
Figura 1 – Escolha do ambiente e o seu croqui.
(a) Ambiente selecionado (b) Croqui elaborado
Fonte: o autor
4

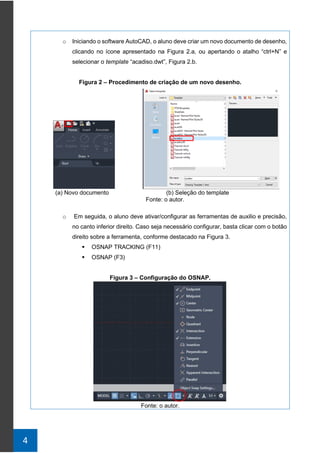

o Iniciando o software AutoCAD, o aluno deve criar um novo documento de desenho,
clicando no ícone apresentado na Figura 2.a, ou apertando o atalho “ctrl+N” e
selecionar o template “acadiso.dwt”, Figura 2.b.
Figura 2 – Procedimento de criação de um novo desenho.
(a) Novo documento (b) Seleção do template
Fonte: o autor.
o Em seguida, o aluno deve ativar/configurar as ferramentas de auxilio e precisão,
no canto inferior direito. Caso seja necessário configurar, basta clicar com o botão
direito sobre a ferramenta, conforme destacado na Figura 3.
▪ OSNAP TRACKING (F11)
▪ OSNAP (F3)
Figura 3 – Configuração do OSNAP.
Fonte: o autor.
5

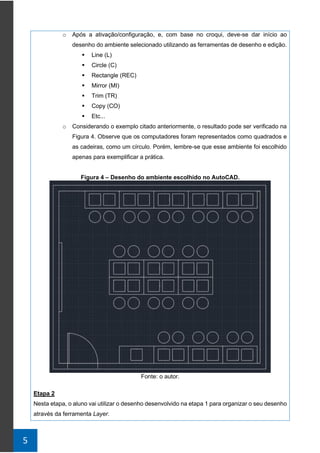

o Após a ativação/configuração, e, com base no croqui, deve-se dar início ao
desenho do ambiente selecionado utilizando as ferramentas de desenho e edição.
▪ Line (L)
▪ Circle (C)
▪ Rectangle (REC)
▪ Mirror (MI)
▪ Trim (TR)
▪ Copy (CO)
▪ Etc...
o Considerando o exemplo citado anteriormente, o resultado pode ser verificado na
Figura 4. Observe que os computadores foram representados como quadrados e
as cadeiras, como um círculo. Porém, lembre-se que esse ambiente foi escolhido
apenas para exemplificar a prática.
Figura 4 – Desenho do ambiente escolhido no AutoCAD.
Fonte: o autor.
Etapa 2
Nesta etapa, o aluno vai utilizar o desenho desenvolvido na etapa 1 para organizar o seu desenho
através da ferramenta Layer.
6

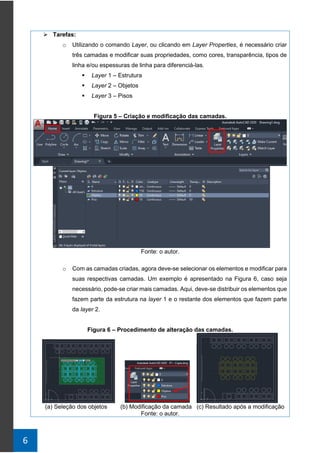

➢ Tarefas:
o Utilizando o comando Layer, ou clicando em Layer Properties, é necessário criar
três camadas e modificar suas propriedades, como cores, transparência, tipos de
linha e/ou espessuras de linha para diferenciá-las.
▪ Layer 1 – Estrutura
▪ Layer 2 – Objetos
▪ Layer 3 – Pisos
Figura 5 – Criação e modificação das camadas.
Fonte: o autor.
o Com as camadas criadas, agora deve-se selecionar os elementos e modificar para
suas respectivas camadas. Um exemplo é apresentado na Figura 6, caso seja
necessário, pode-se criar mais camadas. Aqui, deve-se distribuir os elementos que
fazem parte da estrutura na layer 1 e o restante dos elementos que fazem parte
da layer 2.
Figura 6 – Procedimento de alteração das camadas.
(a) Seleção dos objetos (b) Modificação da camada (c) Resultado após a modificação
Fonte: o autor.
7

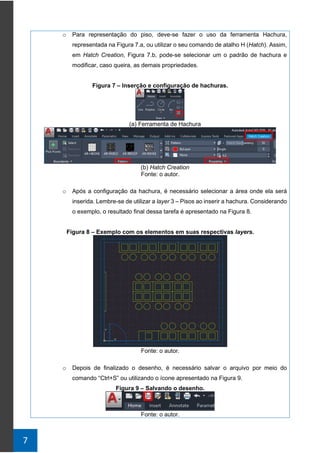

o Para representação do piso, deve-se fazer o uso da ferramenta Hachura,
representada na Figura 7.a, ou utilizar o seu comando de atalho H (Hatch). Assim,
em Hatch Creation, Figura 7.b, pode-se selecionar um o padrão de hachura e
modificar, caso queira, as demais propriedades.
Figura 7 – Inserção e configuração de hachuras.
(a) Ferramenta de Hachura
(b) Hatch Creation
Fonte: o autor.
o Após a configuração da hachura, é necessário selecionar a área onde ela será
inserida. Lembre-se de utilizar a layer 3 – Pisos ao inserir a hachura. Considerando
o exemplo, o resultado final dessa tarefa é apresentado na Figura 8.
Figura 8 – Exemplo com os elementos em suas respectivas layers.
Fonte: o autor.
o Depois de finalizado o desenho, é necessário salvar o arquivo por meio do
comando “Ctrl+S” ou utilizando o ícone apresentado na Figura 9.
Figura 9 – Salvando o desenho.
Fonte: o autor.
8
Etapa 3
Para finalizar, é necessário elaborar um relatório contendo os procedimentos realizados nas
etapas da atividade 1.
Neste relatório, é importante informar quais ferramentas foram utilizadas para chegar ao seu
resultado, visto que existem diversas formas e ferramentas que podem ser utilizadas para chegar
a um resultado final.
Checklist:
Etapa 1:
✓ Selecionar o ambiente para o desenho;
✓ Realizar as medidas do ambiente com uma trena ou fita métrica;
✓ Criar o croqui;
✓ Abrir e configurar o AutoCAD conforme descrito no roteiro;
✓ Iniciar o desenho do ambiente no software.
Etapa 2:
✓ Criar as layers;
✓ Distribuir os elementos do ambiente em suas respectivas layers;
✓ Configurar e inserir a hachura, representando o piso;
✓ Salvar o desenho.
Etapa 3:
✓ Elaborar um relatório dos procedimentos realizados nas etapas propostas para a disciplina
prática de Desenho Técnico Projetivo.
PROCEDIMENTO/ATIVIDADE 2
Atividade proposta:
Etapa 1: Desenhar as vistas de um elemento mecânico a partir da perspectiva cavaleira.
Etapa 2: Cotar o elemento mecânico
Etapa 3: Elaborar um relatório.
Procedimentos para a realização da atividade:
Etapa 1
A partir da perspectiva cavaleira, o aluno deve representar as vistas: frontal, superior e lateral
esquerda no 1º diedro.
A Figura 10 apresenta o elemento mecânico e suas medidas que devem ser representadas por
meio das vistas.
9

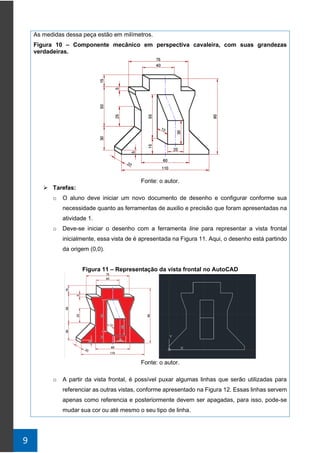

As medidas dessa peça estão em milímetros.
Figura 10 – Componente mecânico em perspectiva cavaleira, com suas grandezas
verdadeiras.
Fonte: o autor.
➢ Tarefas:
o O aluno deve iniciar um novo documento de desenho e configurar conforme sua
necessidade quanto as ferramentas de auxilio e precisão que foram apresentadas na
atividade 1.
o Deve-se iniciar o desenho com a ferramenta line para representar a vista frontal
inicialmente, essa vista de é apresentada na Figura 11. Aqui, o desenho está partindo
da origem (0,0).
Figura 11 – Representação da vista frontal no AutoCAD
Fonte: o autor.
o A partir da vista frontal, é possível puxar algumas linhas que serão utilizadas para
referenciar as outras vistas, conforme apresentado na Figura 12. Essas linhas servem
apenas como referencia e posteriormente devem ser apagadas, para isso, pode-se
mudar sua cor ou até mesmo o seu tipo de linha.
10

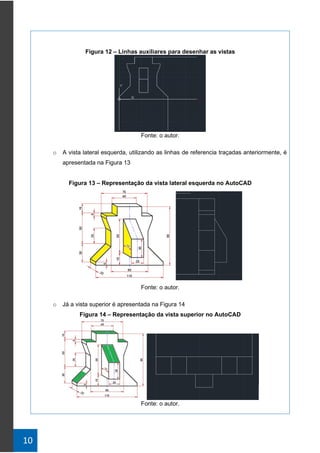

Figura 12 – Linhas auxiliares para desenhar as vistas
Fonte: o autor.
o A vista lateral esquerda, utilizando as linhas de referencia traçadas anteriormente, é
apresentada na Figura 13
Figura 13 – Representação da vista lateral esquerda no AutoCAD
Fonte: o autor.
o Já a vista superior é apresentada na Figura 14
Figura 14 – Representação da vista superior no AutoCAD
Fonte: o autor.
11

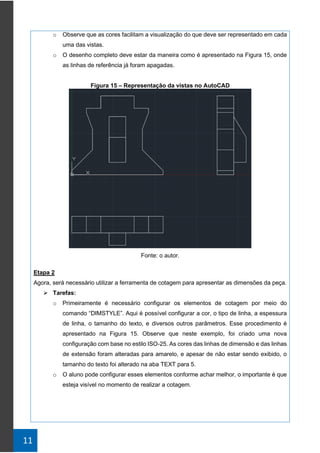

o Observe que as cores facilitam a visualização do que deve ser representado em cada
uma das vistas.
o O desenho completo deve estar da maneira como é apresentado na Figura 15, onde
as linhas de referência já foram apagadas.
Figura 15 – Representação da vistas no AutoCAD
Fonte: o autor.
Etapa 2
Agora, será necessário utilizar a ferramenta de cotagem para apresentar as dimensões da peça.
➢ Tarefas:
o Primeiramente é necessário configurar os elementos de cotagem por meio do
comando “DIMSTYLE”. Aqui é possível configurar a cor, o tipo de linha, a espessura
de linha, o tamanho do texto, e diversos outros parâmetros. Esse procedimento é
apresentado na Figura 15. Observe que neste exemplo, foi criado uma nova
configuração com base no estilo ISO-25. As cores das linhas de dimensão e das linhas
de extensão foram alteradas para amarelo, e apesar de não estar sendo exibido, o
tamanho do texto foi alterado na aba TEXT para 5.
o O aluno pode configurar esses elementos conforme achar melhor, o importante é que
esteja visível no momento de realizar a cotagem.
12

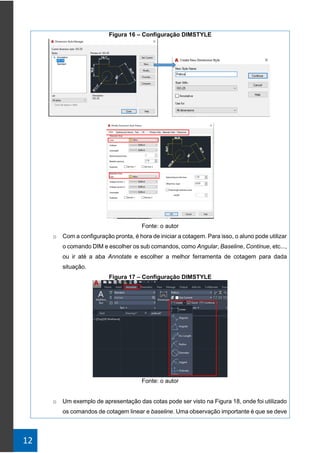

Figura 16 – Configuração DIMSTYLE
Fonte: o autor
o Com a configuração pronta, é hora de iniciar a cotagem. Para isso, o aluno pode utilizar
o comando DIM e escolher os sub comandos, como Angular, Baseline, Continue, etc...,
ou ir até a aba Annotate e escolher a melhor ferramenta de cotagem para dada
situação.
Figura 17 – Configuração DIMSTYLE
Fonte: o autor
o Um exemplo de apresentação das cotas pode ser visto na Figura 18, onde foi utilizado
os comandos de cotagem linear e baseline. Uma observação importante é que se deve
13

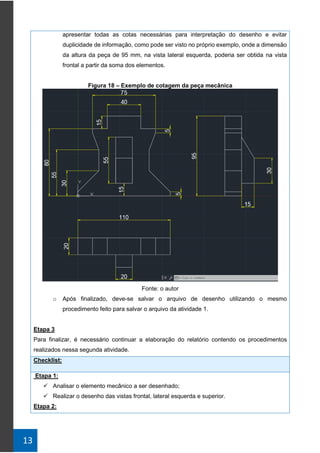

apresentar todas as cotas necessárias para interpretação do desenho e evitar
duplicidade de informação, como pode ser visto no próprio exemplo, onde a dimensão
da altura da peça de 95 mm, na vista lateral esquerda, poderia ser obtida na vista
frontal a partir da soma dos elementos.
Figura 18 – Exemplo de cotagem da peça mecânica
Fonte: o autor
o Após finalizado, deve-se salvar o arquivo de desenho utilizando o mesmo
procedimento feito para salvar o arquivo da atividade 1.
Etapa 3
Para finalizar, é necessário continuar a elaboração do relatório contendo os procedimentos
realizados nessa segunda atividade.
Checklist:
Etapa 1:
✓ Analisar o elemento mecânico a ser desenhado;
✓ Realizar o desenho das vistas frontal, lateral esquerda e superior.
Etapa 2:
14

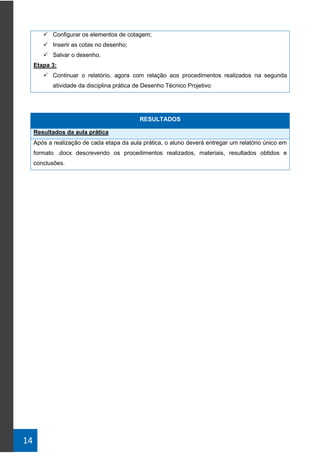

✓ Configurar os elementos de cotagem;
✓ Inserir as cotas no desenho;
✓ Salvar o desenho.
Etapa 3:
✓ Continuar o relatório, agora com relação aos procedimentos realizados na segunda
atividade da disciplina prática de Desenho Técnico Projetivo
RESULTADOS
Resultados da aula prática
Após a realização de cada etapa da aula prática, o aluno deverá entregar um relatório único em
formato .docx descrevendo os procedimentos realizados, materiais, resultados obtidos e
conclusões.

Mais conteúdo relacionado

Último

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação
caduelaia

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
Consultoria Acadêmica

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento
GeraldoGouveia2

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
bentosst

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos
Sandro Marques Solidario

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
marcosmpereira

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
Consultoria Acadêmica

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc
cristiano docarmo

AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
Consultoria Acadêmica

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Consultoria Acadêmica


Último (11)

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc

AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...


Destaque

How Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental HealthHow Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental Health
ThinkNow

AI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdfAI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdf
marketingartwork

Skeleton Culture Code
Skeleton Culture CodeSkeleton Culture Code
Skeleton Culture Code
Skeleton Technologies

PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024
Neil Kimberley

Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)
contently

How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024
Albert Qian

Social Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie InsightsSocial Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie Insights
Kurio // The Social Media Age(ncy)

Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024
Search Engine Journal

5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary
SpeakerHub

ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd
Clark Boyd

Getting into the tech field. what next
Getting into the tech field. what next Getting into the tech field. what next
Getting into the tech field. what next
Tessa Mero

Google's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search IntentGoogle's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search Intent
Lily Ray

How to have difficult conversations
How to have difficult conversations How to have difficult conversations
How to have difficult conversations
Rajiv Jayarajah, MAppComm, ACC

Introduction to Data Science
Introduction to Data ScienceIntroduction to Data Science
Introduction to Data Science
Christy Abraham Joy

Time Management & Productivity - Best Practices
Time Management & Productivity -  Best PracticesTime Management & Productivity -  Best Practices
Time Management & Productivity - Best Practices
Vit Horky

The six step guide to practical project management
The six step guide to practical project managementThe six step guide to practical project management
The six step guide to practical project management
MindGenius

Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
RachelPearson36

Unlocking the Power of ChatGPT and AI in Testing - A Real-World Look, present...
Unlocking the Power of ChatGPT and AI in Testing - A Real-World Look, present...Unlocking the Power of ChatGPT and AI in Testing - A Real-World Look, present...
Unlocking the Power of ChatGPT and AI in Testing - A Real-World Look, present...
Applitools

12 Ways to Increase Your Influence at Work
12 Ways to Increase Your Influence at Work12 Ways to Increase Your Influence at Work
12 Ways to Increase Your Influence at Work
GetSmarter

ChatGPT webinar slides
ChatGPT webinar slidesChatGPT webinar slides
ChatGPT webinar slides
Alireza Esmikhani


Destaque (20)

How Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental HealthHow Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental Health

AI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdfAI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdf

Skeleton Culture Code
Skeleton Culture CodeSkeleton Culture Code
Skeleton Culture Code

PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024

Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)

How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024

Social Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie InsightsSocial Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie Insights

Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024

5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary

ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd

Getting into the tech field. what next
Getting into the tech field. what next Getting into the tech field. what next
Getting into the tech field. what next

Google's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search IntentGoogle's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search Intent

How to have difficult conversations
How to have difficult conversations How to have difficult conversations
How to have difficult conversations

Introduction to Data Science
Introduction to Data ScienceIntroduction to Data Science
Introduction to Data Science

Time Management & Productivity - Best Practices
Time Management & Productivity -  Best PracticesTime Management & Productivity -  Best Practices
Time Management & Productivity - Best Practices

The six step guide to practical project management
The six step guide to practical project managementThe six step guide to practical project management
The six step guide to practical project management

Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...

Unlocking the Power of ChatGPT and AI in Testing - A Real-World Look, present...
Unlocking the Power of ChatGPT and AI in Testing - A Real-World Look, present...Unlocking the Power of ChatGPT and AI in Testing - A Real-World Look, present...
Unlocking the Power of ChatGPT and AI in Testing - A Real-World Look, present...

12 Ways to Increase Your Influence at Work
12 Ways to Increase Your Influence at Work12 Ways to Increase Your Influence at Work
12 Ways to Increase Your Influence at Work

ChatGPT webinar slides
ChatGPT webinar slidesChatGPT webinar slides
ChatGPT webinar slides


DESENHO TECNICO.pdf

  • 1. Roteiro de Aulas Práticas da Disciplina de Desenho Técnico Projetivo Unidades 1, 2, 3 e 4
  • 2. 2 ROTEIRO DE AULA PRÁTICA OBJETIVOS Os objetivos das aulas práticas propostas para a disciplina de Desenho Técnico Projetivo são: - Conhecer e utilizar o software AutoCAD; - Aprender sobre as ferramentas de desenho e edição; - Aprender sobre as ferramentas de auxilio e precisão; - Organizar um desenho utilizando as camadas; - Aprender a utilizar a ferramenta de hachura; - Trabalhar com os conceitos de perspectivas e projeções ortográficas; - Aprender sobre a ferramenta de cotagem. INFRAESTRUTURA Ambiente com um computador MATERIAIS Descrição Quantidade de materiais por procedimento/atividade. Computador com acesso à internet 1 por aluno Trena ou fita métrica 1 por aluno SOFTWARE Sim (X) Não () Em caso afirmativo, qual? AutoDesk AutoCAD Pago () Não Pago (X) Tipo de licença: Licença Educacional DESCRIÇÃO DO SOFTWARE Software de desenho auxiliado por computador, desenvolvido pela Autodesk para realização de representações gráficas 2D/3D de projetos técnicos em CAD.
  • 3. 3 SUGESTÕES DE SEGURANÇA NSA. PROCEDIMENTO/ATIVIDADE 1 Atividade proposta: Etapa 1: Aprender como utilizar adequadamente as ferramentas de desenho e edição, além das ferramentas de auxilio e precisão; Etapa 2: Aprender como utilizar as ferramentas Layer e Hachura; Etapa 3: Elaborar um relatório. Procedimentos para a realização da atividade: Etapa 1 Nesta etapa é necessário que o aluno selecione um ambiente pra realizar o desenho da planta baixa, como por exemplo, uma sala de aula, uma sala de estar ou até mesmo um quarto. ➢ Tarefas: o Após selecionado o ambiente, o aluno, com a fita métrica, deve coletar as medidas desse ambiente e criar um croqui (esboço) em uma folha sulfite. Com base nesse croqui elaborado, o aluno deve criar o desenho da planta baixa utilizando o software AutoCAD. Lembrando que as representações dos elementos que compõe o ambiente devem ser feitas de forma esquemática, ou seja, sem a preocupação no detalhamento dos objetos. o Para exemplificar esse procedimento, imagine que o ambiente apresentado na Figura 1.a é o ambiente real selecionado. Utilizando a trena, foi possível coletar todas as medidas e dimensões dos objetos, deste modo é possível produzir um rascunho, Figura 1.b, do que será construído no AutoCAD. Observe que nesse rascunho, os objetos mais complexos, como computadores e cadeiras, foram omitidos, porém eles serão representados de forma esquemática. Figura 1 – Escolha do ambiente e o seu croqui. (a) Ambiente selecionado (b) Croqui elaborado Fonte: o autor
  • 4. 4 o Iniciando o software AutoCAD, o aluno deve criar um novo documento de desenho, clicando no ícone apresentado na Figura 2.a, ou apertando o atalho “ctrl+N” e selecionar o template “acadiso.dwt”, Figura 2.b. Figura 2 – Procedimento de criação de um novo desenho. (a) Novo documento (b) Seleção do template Fonte: o autor. o Em seguida, o aluno deve ativar/configurar as ferramentas de auxilio e precisão, no canto inferior direito. Caso seja necessário configurar, basta clicar com o botão direito sobre a ferramenta, conforme destacado na Figura 3. ▪ OSNAP TRACKING (F11) ▪ OSNAP (F3) Figura 3 – Configuração do OSNAP. Fonte: o autor.
  • 5. 5 o Após a ativação/configuração, e, com base no croqui, deve-se dar início ao desenho do ambiente selecionado utilizando as ferramentas de desenho e edição. ▪ Line (L) ▪ Circle (C) ▪ Rectangle (REC) ▪ Mirror (MI) ▪ Trim (TR) ▪ Copy (CO) ▪ Etc... o Considerando o exemplo citado anteriormente, o resultado pode ser verificado na Figura 4. Observe que os computadores foram representados como quadrados e as cadeiras, como um círculo. Porém, lembre-se que esse ambiente foi escolhido apenas para exemplificar a prática. Figura 4 – Desenho do ambiente escolhido no AutoCAD. Fonte: o autor. Etapa 2 Nesta etapa, o aluno vai utilizar o desenho desenvolvido na etapa 1 para organizar o seu desenho através da ferramenta Layer.
  • 6. 6 ➢ Tarefas: o Utilizando o comando Layer, ou clicando em Layer Properties, é necessário criar três camadas e modificar suas propriedades, como cores, transparência, tipos de linha e/ou espessuras de linha para diferenciá-las. ▪ Layer 1 – Estrutura ▪ Layer 2 – Objetos ▪ Layer 3 – Pisos Figura 5 – Criação e modificação das camadas. Fonte: o autor. o Com as camadas criadas, agora deve-se selecionar os elementos e modificar para suas respectivas camadas. Um exemplo é apresentado na Figura 6, caso seja necessário, pode-se criar mais camadas. Aqui, deve-se distribuir os elementos que fazem parte da estrutura na layer 1 e o restante dos elementos que fazem parte da layer 2. Figura 6 – Procedimento de alteração das camadas. (a) Seleção dos objetos (b) Modificação da camada (c) Resultado após a modificação Fonte: o autor.
  • 7. 7 o Para representação do piso, deve-se fazer o uso da ferramenta Hachura, representada na Figura 7.a, ou utilizar o seu comando de atalho H (Hatch). Assim, em Hatch Creation, Figura 7.b, pode-se selecionar um o padrão de hachura e modificar, caso queira, as demais propriedades. Figura 7 – Inserção e configuração de hachuras. (a) Ferramenta de Hachura (b) Hatch Creation Fonte: o autor. o Após a configuração da hachura, é necessário selecionar a área onde ela será inserida. Lembre-se de utilizar a layer 3 – Pisos ao inserir a hachura. Considerando o exemplo, o resultado final dessa tarefa é apresentado na Figura 8. Figura 8 – Exemplo com os elementos em suas respectivas layers. Fonte: o autor. o Depois de finalizado o desenho, é necessário salvar o arquivo por meio do comando “Ctrl+S” ou utilizando o ícone apresentado na Figura 9. Figura 9 – Salvando o desenho. Fonte: o autor.
  • 8. 8 Etapa 3 Para finalizar, é necessário elaborar um relatório contendo os procedimentos realizados nas etapas da atividade 1. Neste relatório, é importante informar quais ferramentas foram utilizadas para chegar ao seu resultado, visto que existem diversas formas e ferramentas que podem ser utilizadas para chegar a um resultado final. Checklist: Etapa 1: ✓ Selecionar o ambiente para o desenho; ✓ Realizar as medidas do ambiente com uma trena ou fita métrica; ✓ Criar o croqui; ✓ Abrir e configurar o AutoCAD conforme descrito no roteiro; ✓ Iniciar o desenho do ambiente no software. Etapa 2: ✓ Criar as layers; ✓ Distribuir os elementos do ambiente em suas respectivas layers; ✓ Configurar e inserir a hachura, representando o piso; ✓ Salvar o desenho. Etapa 3: ✓ Elaborar um relatório dos procedimentos realizados nas etapas propostas para a disciplina prática de Desenho Técnico Projetivo. PROCEDIMENTO/ATIVIDADE 2 Atividade proposta: Etapa 1: Desenhar as vistas de um elemento mecânico a partir da perspectiva cavaleira. Etapa 2: Cotar o elemento mecânico Etapa 3: Elaborar um relatório. Procedimentos para a realização da atividade: Etapa 1 A partir da perspectiva cavaleira, o aluno deve representar as vistas: frontal, superior e lateral esquerda no 1º diedro. A Figura 10 apresenta o elemento mecânico e suas medidas que devem ser representadas por meio das vistas.
  • 9. 9 As medidas dessa peça estão em milímetros. Figura 10 – Componente mecânico em perspectiva cavaleira, com suas grandezas verdadeiras. Fonte: o autor. ➢ Tarefas: o O aluno deve iniciar um novo documento de desenho e configurar conforme sua necessidade quanto as ferramentas de auxilio e precisão que foram apresentadas na atividade 1. o Deve-se iniciar o desenho com a ferramenta line para representar a vista frontal inicialmente, essa vista de é apresentada na Figura 11. Aqui, o desenho está partindo da origem (0,0). Figura 11 – Representação da vista frontal no AutoCAD Fonte: o autor. o A partir da vista frontal, é possível puxar algumas linhas que serão utilizadas para referenciar as outras vistas, conforme apresentado na Figura 12. Essas linhas servem apenas como referencia e posteriormente devem ser apagadas, para isso, pode-se mudar sua cor ou até mesmo o seu tipo de linha.
  • 10. 10 Figura 12 – Linhas auxiliares para desenhar as vistas Fonte: o autor. o A vista lateral esquerda, utilizando as linhas de referencia traçadas anteriormente, é apresentada na Figura 13 Figura 13 – Representação da vista lateral esquerda no AutoCAD Fonte: o autor. o Já a vista superior é apresentada na Figura 14 Figura 14 – Representação da vista superior no AutoCAD Fonte: o autor.
  • 11. 11 o Observe que as cores facilitam a visualização do que deve ser representado em cada uma das vistas. o O desenho completo deve estar da maneira como é apresentado na Figura 15, onde as linhas de referência já foram apagadas. Figura 15 – Representação da vistas no AutoCAD Fonte: o autor. Etapa 2 Agora, será necessário utilizar a ferramenta de cotagem para apresentar as dimensões da peça. ➢ Tarefas: o Primeiramente é necessário configurar os elementos de cotagem por meio do comando “DIMSTYLE”. Aqui é possível configurar a cor, o tipo de linha, a espessura de linha, o tamanho do texto, e diversos outros parâmetros. Esse procedimento é apresentado na Figura 15. Observe que neste exemplo, foi criado uma nova configuração com base no estilo ISO-25. As cores das linhas de dimensão e das linhas de extensão foram alteradas para amarelo, e apesar de não estar sendo exibido, o tamanho do texto foi alterado na aba TEXT para 5. o O aluno pode configurar esses elementos conforme achar melhor, o importante é que esteja visível no momento de realizar a cotagem.
  • 12. 12 Figura 16 – Configuração DIMSTYLE Fonte: o autor o Com a configuração pronta, é hora de iniciar a cotagem. Para isso, o aluno pode utilizar o comando DIM e escolher os sub comandos, como Angular, Baseline, Continue, etc..., ou ir até a aba Annotate e escolher a melhor ferramenta de cotagem para dada situação. Figura 17 – Configuração DIMSTYLE Fonte: o autor o Um exemplo de apresentação das cotas pode ser visto na Figura 18, onde foi utilizado os comandos de cotagem linear e baseline. Uma observação importante é que se deve
  • 13. 13 apresentar todas as cotas necessárias para interpretação do desenho e evitar duplicidade de informação, como pode ser visto no próprio exemplo, onde a dimensão da altura da peça de 95 mm, na vista lateral esquerda, poderia ser obtida na vista frontal a partir da soma dos elementos. Figura 18 – Exemplo de cotagem da peça mecânica Fonte: o autor o Após finalizado, deve-se salvar o arquivo de desenho utilizando o mesmo procedimento feito para salvar o arquivo da atividade 1. Etapa 3 Para finalizar, é necessário continuar a elaboração do relatório contendo os procedimentos realizados nessa segunda atividade. Checklist: Etapa 1: ✓ Analisar o elemento mecânico a ser desenhado; ✓ Realizar o desenho das vistas frontal, lateral esquerda e superior. Etapa 2:
  • 14. 14 ✓ Configurar os elementos de cotagem; ✓ Inserir as cotas no desenho; ✓ Salvar o desenho. Etapa 3: ✓ Continuar o relatório, agora com relação aos procedimentos realizados na segunda atividade da disciplina prática de Desenho Técnico Projetivo RESULTADOS Resultados da aula prática Após a realização de cada etapa da aula prática, o aluno deverá entregar um relatório único em formato .docx descrevendo os procedimentos realizados, materiais, resultados obtidos e conclusões.
